Λεπτομέρειες:
|
| Προϊόν: | 0.96 ιντσών OLED οθόνη 7 πιν | Δομή: | COG + PCB |
|---|---|---|---|
| Απόφαση: | 128x64 εικονοκύτταρα | Διασύνδεση: | SPI (I2C προαιρετικό) |
| Επισκόπηση Algle: | Όλη η γωνία εξέτασης | Αριθμός πιν: | 7 καρφίτσες (προαιρετικά 4 καρφίτσες) |
| Χρώμα: | Λευκό και μπλε προαιρετικά | Μέγεθος ενότητας: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| Γυαλί: | PMOLED (Παθητική Ματρίκη OLED) | ελεγκτής: | SSD1306 ή ισοδύναμο |
| Ηλεκτρική τροφοδοσία: | 3V / 5V | Εργαζόμενος προσωρινός.: | -40°C έως +85°C |
| Αντιδιαστολή: | 2000: 1 (Αντιδιαστολή σκοτεινού δωματίου) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Επίδειξη ίντσας OLED I2C 0,96,Επίδειξη ίντσας OLED SPI 0 |
||
7 καρφίτσες 0,96 ιντσών OLED οθόνη SPI I2C 3V λευκό PMOLED με SSD1306 Driver IC
12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED οθόνη (COG+PCB) Περιγραφή
Το μοντέλο SFOM096YZ7-12864WB-01 είναι μια επέκταση του SF-OS096YZ7-12864WB-01 με μια πλακέτα PCB στην ενότητα. Μετράει 0,96 ίντσες διαγώνια και είναι κατασκευασμένο από 128x64 pixels.Αυτή η πλακέτα PCB με τέσσερις οπές τοποθέτησης είναι ένας εύκολος τρόπος για τους πελάτες να εξασφαλίσουν τις ενότητες για τις εφαρμογές τους. Η μονάδα SFOM096YZ7-12864WB-01 έχει ενσωματωμένο SSD1306 IC. Υποστήριξη 4-σύρματης διεπαφής SPI. Προαιρετική διεπαφή I2C, κύκλος λειτουργίας 1/64, τάση τροφοδοσίας λογικής 3.3V ~ 5V, επίπεδο I / O 5V έως 3V,με κυκλώματα μετατροπήςΗ ενότητα συνδέεται με 7 πινές συνδέσμου και 4 πινές συνδέσμου συνδέονται προαιρετικά.
Η εν λόγω μονάδα OLED είναι κατάλληλη για εφαρμογές έξυπνου οικιακού εξοπλισμού, ιατρικού εξοπλισμού, έξυπνου ελέγχου, οργάνων κ.λπ. και μπορεί να λειτουργεί σε θερμοκρασίες από -40 °C έως +85 °C.
Χαρακτηριστικά
1Αυτή η μίνι οθόνη OLED 0,96 ιντσών έχει ανάλυση 128X64 και ένα chipset SSD1306.
2Η εν λόγω μονάδα οθόνης OLED 0,96 ιντσών έχει εξαιρετικά χαμηλή κατανάλωση ενέργειας: φωτισμός πλήρους οθόνης 0,08w.
3Αυτή η μικρο OLED οθόνη 0,96 ιντσών έχει τέσσερις οπές για εύκολη εγκατάσταση.
4Αυτό το προϊόν OLED 12864 0,96 ιντσών έχει σχεδιαστεί για τύπο SPI, IIC προαιρετικό.
5Αυτό το προϊόν OLED 7pin 0,96 ιντσών υποστηρίζει μια ποικιλία τσιπ ελέγχου: πλήρως συμβατό με σειρά Arduino 51, σειρά msp430, stm32/2 CSR IC, κλπ.
6Η τάση τροφοδοσίας αυτού του SPI 0,96 ιντσών OLED προϊόντος είναι DC 3V-5V.
7. Αυτή η μονάδα οθόνης OLED 0,96 ιντσών είναι ενσωματωμένο IC οδηγού. μπορεί να επικοινωνήσει με 2C / IIC Διασύνδεση χρειάζονται μόνο 2 θύρες I / O
8Αυτό το OLED 0,96 ιντσών 128x64 προϊόν είναι συμβατό με MMDVM, Pi-Star, και είναι συμβατό με Raspberry pi.
9Αυτό το 12864 SPI OLED 0,96 ιντσών προϊόν είναι αυτοφωτιστικό σχεδιασμό, δεν χρειάζεται φως, η οθόνη μπορεί να αυτοφωτίζεται. Έχει υψηλή αντίθεση, φωτεινές και καθαρές κουκίδες, ακόμη και μικροσκοπικές γραμματοσειρές αρκετά ευανάγνωστες.
10. η οθόνη OLED 0,96 ιντσών δεν έχει ενσωματωμένες γραμματοσειρές στο εσωτερικό του OLED ελεγκτή, ο χρήστης μπορεί να δημιουργήσει τις γραμματοσειρές μέσω του λογισμικού δημιουργίας γραμματοσειρών.
Προδιαγραφή του προϊόντος
| Προϊόν: | 0.96 ιντσών OLED οθόνη 7 πιν |
| Ψήφισμα: | 128x64 Pixels |
| Δομή: | COG + PCB |
| Διασύνδεση: | SPI (I2C Προαιρετική) |
| Αριθμός πιν: | 7 καρφίτσες |
| Μέγεθος μονάδας: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| Ελεγκτής: | SSD1306 ή ισοδύναμο |
| Προβολή Algle: | Όλες οι οπτικές γωνίες |
| Χρώμα: | Λευκό και μπλε προαιρετικά |
| Γυαλί: | PMOLED (Παθητική Ματρίκη OLED) |
| Ηλεκτρική παροχή: | 3V / 5V |
| Αντιδιαστολή: | 2000: 1 (Αντιθέτηση σκοτεινού δωματίου) |
| Εργασιακή περίοδος: | -40°C έως +85°C |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED οθόνη (COG+PCB)Σχεδίαση

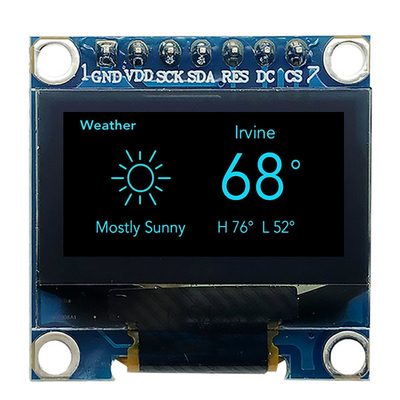

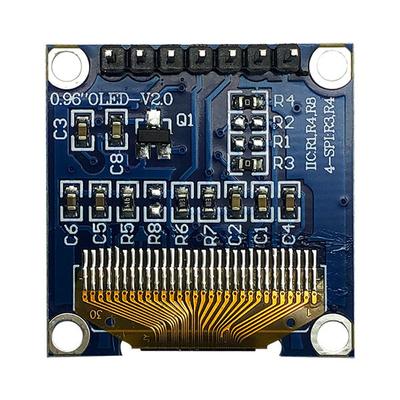

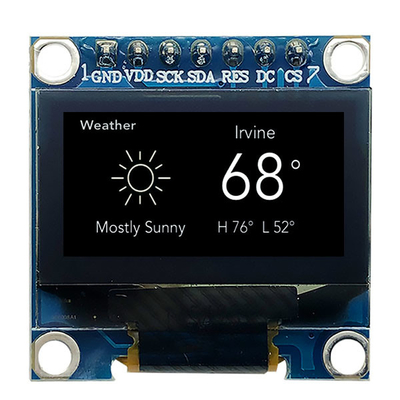

12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB) Εικόνα προϊόντος
