Λεπτομέρειες:
|
Κλειδιά: | 13.3 ιντσών PCAP TFT Μονάδα | Απόφαση: | 1920*1080 εικονοκύτταρα |
---|---|---|---|
Διεπαφή LCD: | EDP | Φωτεινότητα επιφάνειας: | 1000 cd/m2 |
οθόνη αφής: | CTP (προωθητική χωρητική οθόνη αφής) | Διεπαφή CTP: | USB |
Ενεργός χώρος: | 2930,76 x 165,24 (mm) | Εργασιακή θερμοκρασία.: | -10°C έως +60°C |
Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ | Τύπος οθόνης: | Πλήρης γωνία θέασης IPS |
Επεξεργασία επιφάνειας: | Ελαφριά ομίχλη 25%, 3H | Αντιδιαστολή: | 1000 |
Εμφάνιση χρώματος: | 16.7 Μ | Ζωή των LED: | 30.000 ώρες |
Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | 13Μονάδα LCD TFT 0,3 ιντσών,HD TFT LCD Μοντέλο |
** Κατεβάστε το δελτίο δεδομένων **
SFTO1330XC-7119A10CT Προδιαγραφή.pdf
13.3 ιντσών eDP TFT με OCA PCAP Περιγραφή προϊόντος
Το SFTO1330XC-7119A10CT είναι μια μονάδα οθόνης TFT LCD υψηλής ανάλυσης 13,3 ιντσών με ανάλυση 1920x1080 pixels και λειτουργία PCAP touch.Αυτή η υψηλής ανάλυσης μονάδα οθόνης TFT LCD διαθέτει ενσωματωμένο IC οδηγού TC2055G και υποστηρίζει διεπαφή eDPΜε διαστάσεις 307,55 x 185,62 x 4,58 mm (με άγγιγμα) και μέγεθος ενεργού χώρου 293,76 x 165,24 mm,χρησιμοποιεί τεχνολογία IPS για να παρέχει μια ευρύτερη γωνία θέασης 80 μοίρες σε όλες τις κατευθύνσεις (Αριστερά80 / δεξιά: 80 / πάνω: 80 / κάτω: 80).
Με υψηλό λόγο αντίθεσης 1000:1 (τυπική τιμή) και φωτεινότητα 1000 nits (τυπική τιμή), το μοντέλο αυτό εξασφαλίζει ζωντανές και σαφείς εικόνες, βελτιώνοντας την εμπειρία του χρήστη.η μονάδα υιοθετεί προγραμματισμένο χωρητικό πάνελ αφής (PCAP) με IC ILI2511, το οποίο υποστηρίζει διεπαφές USB και I2C και 10-σημείο αφής, αυξάνοντας περαιτέρω τη χρηστικότητα και τη λειτουργικότητά του.
Η λειτουργία της εν λόγω μονάδας είναι εντός εύρους τάσης ισχύος από 3,0V έως 3,6V (τυπική τιμή: 3,3V) και έχει σχεδιαστεί για να αντέχει σε διάφορες περιβαλλοντικές συνθήκες.Η θερμοκρασία λειτουργίας κυμαίνεται από -10°C έως +60°CΗ θερμοκρασία αποθήκευσης κυμαίνεται από -20°C έως +60°C, γεγονός που την καθιστά κατάλληλη για ένα ευρύ φάσμα εφαρμογών.Τερματικοί σταθμοί POS (Point of Sale), και τα συστήματα εξωτερικής πώλησης, αυτή η υψηλής ανάλυσης μονάδα οθόνης TFT LCD προσφέρει εξαιρετική απόδοση και αξιοπιστία.
Χαρακτηριστικά |
Μέγεθος | 13.3 ίντσες |
Απόφαση | 1920 (οριζόντια) x 1080 (κατάσημη) | |
Διασύνδεση | Δοκιμαστικό σύστημα | |
Τύπος σύνδεσης | 20455-030E-76 (I-PEX) | |
Βαθμό χρώματος | 16.7M | |
Τύπος τεχνολογίας | A-si | |
Δείχνει τα pixel pitch (mm) | 0.153 x 0.153 | |
Διαμόρφωση pixel | Ρ.Γ.Β. Σημερινή λωρίδα | |
Τρόπος εμφάνισης | Συνήθως μαύρο | |
ΤΠ Δοκιμαστής IC | ΙΙΙ2511 | |
Επεξεργασία επιφάνειας LCD | Αντιφωτιστική επικάλυψη: ((3H) | |
Κατεύθυνση θέασης | Ε/Δ/Λ/Ρ:85/85/85/85 | |
Αντιδιαστολή | 250 ((ΤΥΠ.) | |
Χρωματική φάση | 72% | |
Φωτεινότητα ((cd/m2) | 1000 ((ΤΥΠ.) | |
Κατανάλωση ενέργειας |
LCD:1.8 ((W)) ((Max)) ((White Pattern)) |
|
Αριθμοί LED | 50 LEDS | |
Βάρος (g) | - | |
Μηχανικές |
Περιγραφή (W x H x D) (mm) | 3070,55 x 185,62 x 7,25 mm |
ΤΠ Περιοχή ορατότητας φακού ((mm) | - | |
ΔΕΠ (Δ × Δ × Δ) (μμ) | 3050,19 x 177,69 x 2,58 mm | |
Ενεργός χώρος οθόνης οθόνης LCD ((mm) | 293.76 x 165.24 | |
Με/χωρίς TSP | Με την TSP |
- Δεν ξέρω.13.3 ιντσών eDP TFT με σχεδιασμό προϊόντος OCA PCAP
Ορισμός καρφίτσης οθόνης
Τερματικό |
Σύμβολο |
Εργασίες |
|
1 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
2 |
H-GND |
Γη |
|
3 |
LAN1 N |
Συμπληρωματική σύνδεση σήματος _Lane1 |
|
4 |
LAN1 P |
Αληθινή σύνδεση σήματος _Lane1 |
|
5 |
H-GND |
Γη |
|
6 |
Δικτυακό δίκτυο |
Συμπληρωματική σύνδεση σήματος _Lane0 |
|
7 |
ΛΑΝ0_Π |
Αληθινή σύνδεση σήματος _Lane0 |
|
8 |
H-GND |
||
9 |
AUXP |
Αληθινή σύνδεση σήματος _υποβοηθητικό κανάλι |
|
10 |
AUXN |
||
11 |
H-GND |
Γη |
|
12 |
Επικαιροποιημένο |
Ηλεκτρική τροφοδοσία, 3.3V (τυπικό) |
|
13 |
Επικαιροποιημένο |
Ηλεκτρική τροφοδοσία, 3.3V (τυπικό) |
|
14 |
ΒΙΣΤ |
Ενεργοποίηση αυτοδοκιμαστικής δοκιμής πίνακα |
|
15 |
H_GND |
Γη |
|
16 |
H_GND |
Γη |
|
17 |
HPD |
HPD ((Hot Plug Detect) Σημαντική καρφίτσα |
|
18 |
BL_GND |
Γη υψηλής ταχύτητας |
|
19 |
BL_GND |
Γη υψηλής ταχύτητας |
|
20 |
BL_GND |
Γη υψηλής ταχύτητας |
|
21 |
BL_GND |
Γη υψηλής ταχύτητας |
|
22 |
Βλ EN |
Πίσω φωτισμός ενεργοποιημένος/αποσβημένος |
|
23 |
BL PWM |
Πίσω φωτισμός PWM Dimming |
|
24 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
25 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
26 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
27 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
28 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
29 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
30 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
Ηλεκτρικές προδιαγραφές
Παράμετρος |
- Μίνι. |
Τύπος. |
Μαξ. Μαξ. |
Μονάδα |
Παρατηρήσεις |
|
Φως επιφάνειας |
800 | 1000 | cd/m2 | |||
Τετάρτη |
ΔΕΔ |
3.0 |
3.3 |
V |
Σημείωση 1 |
|
Επιτρεπόμενη τάση ροπής εισόδου |
VRF |
- |
- |
100 |
mV |
Σε VDD = 3,3V |
Τρόπος τροφοδοσίας |
ΔΕΔ |
- |
- |
mA |
Σημείωση 1 |
|
Διαφορετική τάση εισόδου |
VID |
- |
1320 |
mV |
||
Κατανάλωση ενέργειας |
0.9 |
|
W |
Σημείωση 1 |
||
- |
4 |
- |
W |
Σημείωση 2 |
||
- |
4.9 |
- |
W |
Οπτικές προδιαγραφές
Άρθρα | Σύμβολο | Υπόθεση | Προδιαγραφές | Μονάδα | |||
- Μίνι. | Τύπος. | Μαξ. Μαξ. | |||||
Αντιδιαστολή | Επενδύσεις |
Ο=0 βαθμοί |
700 | 1000 | |||
Φωτισμός λευκού | ΕΠΙ | 1000 | cd/m2 | ||||
Χρόνος απόκρισης | TR+TF | 30 | 35 | ms | |||
Χρωματικότητα |
Κόκκινο | XR | (0,642) | ||||
ΥΡ | (0,333) | ||||||
Πράσινο | Xg | (0,301) | |||||
Ναι. | (0.621) | ||||||
Μπλε | XB | (0,153) | |||||
YB | (0,055) | ||||||
Λευκό | Xw | (0.313) | |||||
- Ναι. | (0.329) | ||||||
Γωνία θέασης |
Ορίστε. | 11 (τρία) |
Κέντρο CR≥10 |
80 | 85 |
χλμ |
|
12 ((9 η ώρα) | 80 | 85 | |||||
Βερ. | θ2 ((12 η ώρα) | 80 | 85 | ||||
θ1 ((6 η ώρα) | 80 | 85 | |||||
Αναλογία NTSC | % | 65 | 72 | % |
- Δεν ξέρω.

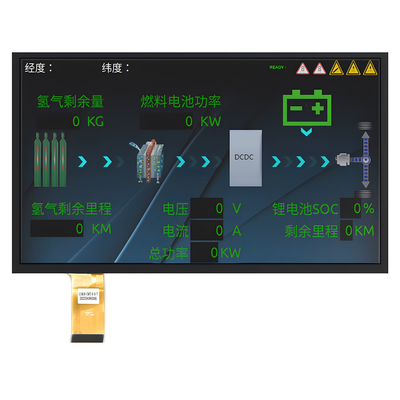

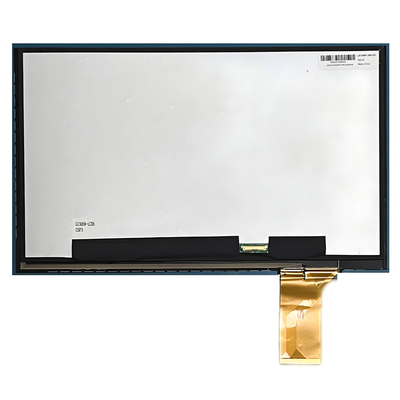

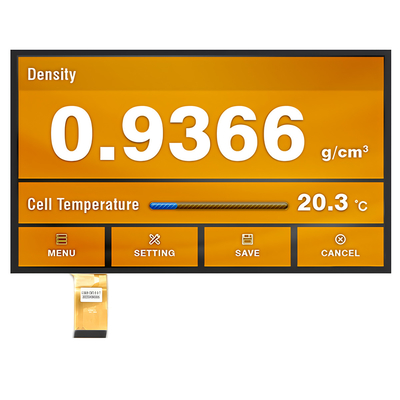

13.3 ιντσών eDP TFT με OCA PCAP Εικόνα προϊόντος
Δοκιμή αξιοπιστίας
Τμήμα δοκιμής |
Συνθήκη δοκιμής |
Επιθεώρηση μετά τη δοκιμή |
Λειτουργία υψηλής θερμοκρασίας | 60°C για 96 ώρες |
Μετά την ολοκλήρωση της δοκιμής, τα ελεγχόμενα δείγματα LCD πρέπει να τοποθετούνται σε φυσιολογικό περιβάλλον εσωτερικής θερμοκρασίας και υγρασίας για 2-4 ώρες ή περισσότερο πριν από τη λειτουργική και οπτική επιθεώρηση.Τα δείγματα δεν επιτρέπεται να έχουν τα ακόλουθα ελαττώματα:: 2Κάθε δοκιμαζόμενη μονάδα μπορεί να χρησιμοποιηθεί μόνο για ένα από τα προγράμματα δοκιμών. |
Λειτουργία χαμηλής θερμοκρασίας | 0 °C για 96 ώρες | |
Αποθήκευση υψηλής θερμοκρασίας | 60°C για 96 ώρες | |
Αποθήκευση χαμηλής θερμοκρασίας | -10°C για 96 ώρες | |
Λειτουργία υψηλής θερμοκρασίας Λειτουργία υγρασίας | 60°C, 90%RH για 72 ώρες | |
Θερμικό σοκ | -10°C(30 λεπτά) ~+25°C(5 λεπτά) ~+60°C(30 λεπτά) για 10 κύκλους | |
Δοκιμή δονήσεων (χωρίς λειτουργία) |
Συχνότητα: 10~55Hz Άγρος:1.0mm Χρόνος σαρώματος: 11 λεπτά Περίοδος δοκιμής: 6 κύκλοι για κάθε κατεύθυνση X, Y, Z |
|
Δοκιμή στατικού ηλεκτρισμού | Άγγιγμα ±4KV, αέρας ±8KV |
