2,66 ίντσα 3 επιτροπή μελανιού χρωμάτων Ε, ηλεκτρονική επίδειξη εγγράφου διεπαφών SPI

3 χρώματα EPD οθόνη 2,66 ίντσας,» περιγραφή επίδειξης του ESL ε-μελανιού 2,66

Η τεχνολογία SFEPD213BWR-7018A01 SAEF είναι 3-χρώματα 2,66» α-Si, ενεργός μήτρα TFT, ηλεκτρονική επιτροπή επίδειξης εγγράφου (EPD). Η επιτροπή έχει τέτοια υψηλή ανάλυση (125dpi) ότι είναι σε θέση να επιδείξει εύκολα τα λεπτά σχέδια. Λόγω της δισταθούς φύσης της, η επιτροπή EPD απαιτεί πολύ λίγη δύναμη να ενημερώσει και δεν χρειάζεται καμία δύναμη να διατηρήσει μια εικόνα.

Χαρακτηριστικά γνωρίσματα

1.  α-Si TFT ενεργός επίδειξη εγγράφου μητρών ηλεκτρονική (EPD)

2.  Υποστήριξη τριών χρωμάτων: Άσπρος, μαύρος, κόκκινος

3.  Ψήφισμα: 296 X 152

4.  Υπερβολικά χαμηλή κατανάλωση ισχύος

5.  Έξοχη ευρεία γωνία εξέτασης - κοντά σε 180°

6.   Επιπλέον λεπτύντε & ανάψτε

7.   Διεπαφή SPI

8.   RoHS υποχωρητικό

Εφαρμογή

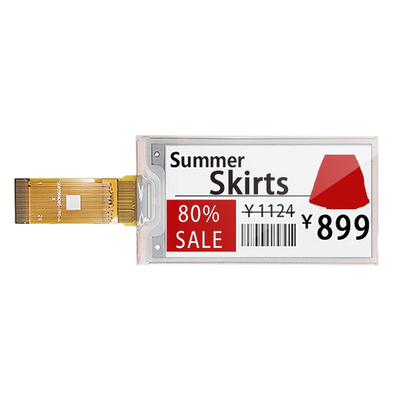

Ηλεκτρονικό σύστημα ετικετών ραφιών

Καθορισμός καρφιτσών

Pin1,    NC                  Μην συνδεμένος

Pin2,    ΟΔΓ   /Ο/    MOSFET δύναμης ο έλεγχος οδηγών, αυτή η καρφίτσα είναι ο N-Channel MOSFET έλεγχος Drive πυλών.

Pin3,    RESE    /Ι/     Η συμπληρωματική εισαγωγή ελέγχου, αυτή η καρφίτσα είναι η τρέχουσα αίσθηση που εισάγεται για το βρόχο ελέγχου.

Pin4,    NC                  Μην συνδέστε με άλλες καρφίτσες NC

Pin5,    VSH2/Γ/    Πυκνωτής. Αυτή η καρφίτσα είναι η θετική οδηγώντας τάση πυλών και η καρφίτσα παροχής ηλεκτρικού ρεύματος για τον πυκνωτή σταθεροποίησης VSH2 Α πρέπει να συνδεθεί μεταξύ VSH2 και GND.

Pin6,    NC                     Μην συνδεμένος

Pin7,    NC                     Μην συνδεμένος

Pin8,     BS1    /Ι/       VSS, αυτή η καρφίτσα θέτει τη διεπαφή επιτροπής.

Pin9,     ΠΟΛΥΑΣΧΟΛΟΣ    /Ο/     Το πολυάσχολο σήμα συσκευών, αυτή η καρφίτσα είναι πολυάσχολη καρφίτσα κρατικής παραγωγής. Όταν πολυάσχολος είναι υψηλός, η λειτουργία του τσιπ δεν πρέπει να διακοπεί, και η εντολή δεν πρέπει να σταλεί.

Pin10,    RES#    /Ι/     Η αναστοιχειοθέτηση συστημάτων, αυτή η καρφίτσα είναι επαναρυθμισμένη εισαγωγή σημάτων. Ενεργός χαμηλός.

Pin11,    D/C#    /Ι/       Αυτή η καρφίτσα είναι έλεγχος στοιχείων/εντολής

Pin12,    CS#    /Ι/      Αυτή η καρφίτσα είναι το τσιπ επίλεκτο.

Pin13,     SCL    /Ι/      Τμηματική εισαγωγή ρολογιών επικοινωνίας.

Pin14,     SDA    /Ι/     Τμηματικά στοιχεία επικοινωνίας εισόδου-εξόδου.

Pin15,     VDDIO    /Π/    Δύναμη για τη λογική pins& I/O διεπαφών. Πρέπει να συνδεθεί με VCI.

Pin16,     VCI    /Π/     Παροχή ηλεκτρικού ρεύματος για το τσιπ

Pin17,     GND    /Π/    Έδαφος

Pin18,     VDDD    /Γ/     Ο εσωτερικός πυκνωτής παραγωγής Α ρυθμιστών πρέπει να συνδεθεί μεταξύ VDD και GND.

Pin19,    VPP    /Π/     Παροχή ηλεκτρικού ρεύματος για τον προγραμματισμό OTP

Pin20,     VSH    /Γ/    Αυτή η καρφίτσα είναι η θετική οδηγώντας τάση πηγής. Ένας πυκνωτής σταθεροποίησης πρέπει να συνδεθεί μεταξύ VSH και GND.

Pin21,     VGH    /Γ/    Ένας πυκνωτής σταθεροποίησης πρέπει να συνδεθεί μεταξύ VGH και GND.

Pin22,     VSL    /Γ   /    Αυτή η καρφίτσα είναι η αρνητική οδηγώντας τάση πηγής και η καρφίτσα παροχής ηλεκτρικού ρεύματος για VCOM. Ένας πυκνωτής σταθεροποίησης πρέπει να συνδεθεί μεταξύ VSL και GND.

Pin23,     VGL    /Γ/     Ένας πυκνωτής σταθεροποίησης πρέπει να συνδεθεί μεταξύ VGL και GND.

Pin24,     VCOM    /Γ/    Αυτή η καρφίτσα είναι ο οδηγώντας πυκνωτής σταθεροποίησης τάσης Α VCOM πρέπει να συνδεθεί μεταξύ VCOM και GND.

Χαρακτηριστική λειτουργούσα ακολουθία

MCU διασυνδέει την επιλογή σε αυτήν την ενότητα, υπάρχει 4 καλώδιο SPI και 3 καλώδιο SPI που μπορεί να επικοινωνήσει με MCU. Ο τρόπος διεπαφών MCU μπορεί να θέσει από την επιλογή υλικού στις καρφίτσες BS1. Όταν είναι «χαμηλό», το 4-καλώδιο SPI επιλέγεται. Όταν είναι «υψηλό», το 3-καλώδιο SPI (9 μπιτ SPI) επιλέγεται.

Τμηματική διεπαφή MCU (4-καλώδιο SPI) Το 4 καλώδιο SPI αποτελείται από το τμηματικό ρολόι SCL, τμηματικά στοιχεία SDA, D/C#, πράξεις CS#, στον τρόπο SPI, D0 ως SCL, πράξεις D1 ως SDA.

Τμηματική διεπαφή MCU (3-καλώδιο SPI) Η τμηματική διεπαφή 3 καλωδίων αποτελείται από τμηματικό SCL, τα τμηματικά στοιχεία SDA και CS#. Στον τρόπο 3 καλωδίων SPI, D0 ενεργεί δεδομένου ότι SCL, πράξεις D1 ως SDA, η καρφίτσα D/C# μπορεί να συνδεθεί με ένα εξωτερικό έδαφος. Η λειτουργία είναι παρόμοια με την τμηματική διεπαφή 4 καλωδίων ενώ η καρφίτσα D/C# δεν χρησιμοποιείται. Υπάρχουν συνολικά 9 μπιτ θα μετατοπιστούν στον κατάλογο μετατόπισης σε κάθε ένατο ρολόι στη σειρά: D/C# το κομμάτι, κομμάτι D/C, D7 στο κομμάτι D0, το κομμάτι D/C# (πρώτο κομμάτι των διαδοχικών στοιχείων) θα καθορίσει ότι η ακόλουθη ψηφιολέξη στοιχείων στον κατάλογο μετατόπισης γράφεται στο RAM στοιχείων επίδειξης (κομμάτι =1 D/C#) ή τον κατάλογο εντολής (D/C# δάγκωσε = 0). Κάτω από τον τμηματικό τρόπο, γράψτε μόνο ότι οι διαδικασίες επιτρέπονται.

Προφύλαξη

(1) την επιτροπή/η ενότητα EPD κατασκευάζεται από τα εύθραυστα υλικά όπως το γυαλί και το πλαστικό, και μπορεί να σπάσουν ή να ραγιστεί εάν πέφτεται. Παρακαλώ χειριστείτε με προσοχή. Μην εφαρμόστε τη δύναμη όπως η κάμψη ή το στρίψιμο στην επιτροπή EPD.

(2) συστήνεται να συγκεντρωθούν ή να εγκατασταθούν οι επιτροπές EPD σε μια καθαρή περιοχή εργασίας. Η σκόνη και το πετρέλαιο μπορούν να προκαλέσουν τα ηλεκτρικά σορτς ή να υποβιβάσουν/γρατσουνιά/βαθουλώνουν την ταινία φύλλων προστασίας.

(3) μην εφαρμόστε την πίεση στην επιτροπή EPD προκειμένου να αποτραπεί η καταστροφή της.

(4) μην συνδέστε ή μην αποσυνδέστε το συνδετήρα διεπαφών ενώ η επιτροπή EPD είναι σε λειτουργία.

(5) παρακαλώ υποστηρίξτε bezel με το δάχτυλό σας συνδέοντας το καλώδιο διεπαφών όπως το FPC.

(6) μην συσσωρεύστε τις επιτροπές/τις ενότητες EPD. (7) μην πιέστε το FPC στην άκρη γυαλιού ή μην τραβήξτε επάνω FPC/κάτω σε 90°.

(8) μην αγγίξτε το συνδετήρα μολύβδου FPC.

(9) μην αγγίξτε τη συνδέοντας περιοχή ολοκληρωμένου κυκλώματος. Μπορεί να γρατσουνίσει το μόλυβδο TFT ή τη λειτουργία ολοκληρωμένου κυκλώματος ζημίας.

(10) φορέστε ένα λουρί καρπών (που στηρίζει συνδέστε) κατά το χειρισμό και κατά τη διάρκεια της συνέλευσης. Οι συσκευές ημιαγωγών συμπεριλαμβάνονται στην επιτροπή/την ενότητα EPD και πρέπει να αντιμετωπιστούν με προσοχή για να αποτρέψουν οποιαδήποτε ηλεκτροστατική απαλλαγή (ESD). (Ένας ιονικός ανεμιστήρας μπορεί να απαιτηθεί σε λειτουργία συνελεύσεων για να μειώσει τον κίνδυνο ESD.)

(11) κρατήστε την επιτροπή/την ενότητα EPD στο διευκρινισμένο περιβάλλον και τα αρχικά κιβώτια συσκευασίας όταν αποθήκευση προκειμένου να αποφύγετε και να κρατηθεί η αρχική απόδοση.

(12) μην αποσυνθέστε ή μην συγκεντρώστε εκ νέου την επιτροπή EPD.

(13) χρήση ένα μαλακό ξηρό ύφασμα χωρίς χημικές ουσίες για τον καθαρισμό. Παρακαλώ μην πιέστε σκληρά για τον καθαρισμό επειδή η επιφάνεια της ταινίας φύλλων προστασίας είναι πολύ μαλακή και χωρίς σκληρό επίστρωμα. Αυτή η συμπεριφορά θα έκανε να βαθουλώσει ή γρατσουνιά στο φύλλο προστασίας.

(14) παρακαλώ να είστε προσεκτικός της υγρασίας για να αποφύγει τη διείσδυσή του στην επιτροπή EPD, η οποία μπορεί να προκαλέσει τη ζημία κατά τη λειτουργία.

(15) είναι προϊόν λειτουργίας χαμηλής θερμοκρασίας. Παρακαλώ να είστε προσεκτικός η θερμοκρασία διαφορετική για να κάνει τον παγετό ή τη δροσιά στην επιφάνεια της επιτροπής EPD. Η υγρασία μπορεί να διαπεράσει στην επιτροπή EPD λόγω του παγετού ή τη δροσιά στην επιφάνεια της επιτροπής EPD, και κάνει τη ζημία επιτροπής EPD.

(16) η υψηλής θερμοκρασίας, υψηλή υγρασία, το φως του ήλιου ή το φθορισμού φως μπορούν να υποβιβάσουν την απόδοση της επιτροπής EPD. Παρακαλώ μην εκθέστε τη μη προστατευμέή επιτροπή EPD στην υψηλής θερμοκρασίας, υψηλή υγρασία, φως του ήλιου, ή φθορισμού για τις μεγάλες περιόδους του χρόνου. Παρακαλώ αποθηκεύστε την επιτροπή EPD στο ελέγξιμο περιβάλλον της αποθήκης εμπορευμάτων και της αρχικής συσκευασίας: Χωρίς το φως του ήλιου, χωρίς συμπύκνωση, μια σειρά θερμοκρασίας 15ºC σε 35ºC, και υγρασία από 30%RH σε 60%RH.

(17) το μελάνι ετικετών που χρησιμοποιείται για το χαρακτηρισμό του αριθμού ταυτότητας επιτροπής σβήνεται εύκολα από το διαλύτη. Παρακαλώ αποφύγετε το διαλύτη για να καθαρίσει την επιτροπή EPD.

(18) το EPD είναι κενό - συσκευασμένος.

(19) πριν από εγκεκριμένος από BOE και τον πελάτη, τα προϊόντα και οι προδιαγραφές προϊόντων μπορούν να υπόκεινται στην αλλαγή χωρίς προειδοποίηση. Επιβεβαιώστε ότι έχετε λάβει τα πιό πρόσφατες πρότυπα ή τις προδιαγραφές προϊόντων πριν από το τελική σχέδιο, την αγορά ή τη χρήση.

(20) BOE κάνει κάθε προσπάθεια να εξασφαλιστεί ότι τα προϊόντα του είναι υψηλού - ποιότητα και αξιοπιστία. Εντούτοις, γραφείο πωλήσεων επαφών SAEF πρίν χρησιμοποιεί το προϊόν σε μια εφαρμογή που απαιτεί ιδιαίτερα υψηλό - ποιότητα και αξιοπιστία ή όπου η αποτυχία ή η δυσλειτουργία της μπορεί άμεσα να απειλήσει τη ανθρώπινη ζωή ή να προκαλέσει τον κίνδυνο σωματικού τραυματισμού, όπως το αεροδιάστημα, η αεροναυτική, η πυρηνική ενέργεια, ο έλεγχος καύσης, η μεταφορά, η κυκλοφορία, ο εξοπλισμός ασφάλειας ή ο ιατρικός εξοπλισμός για τη εντατική θεραπεία.

(21) σχέδιο η αίτησή σας έτσι ώστε το προϊόν χρησιμοποιείται μέσα στις σειρές που εγγυώνται από BOE ιδιαίτερα σειρά τάσης για του μέγιστου ανεφοδιασμού εκτίμησης, λειτουργίας, χαρακτηριστικά ακτινοβολίας θερμότητας, όροι εγκαταστάσεων και άλλα χαρακτηριστικά. BOE δεν φέρει καμία ευθύνη για την αποτυχία ή τη ζημία όταν χρησιμοποιείται πέρα από τις εγγυημένες σειρές. Ακόμη και μέσα στις εγγυημένες σειρές, εξετάστε τα κανονικά προβλέψιμους ποσοστά αποτυχίας ή τους τρόπους αποτυχίας στις συσκευές ημιαγωγών και υιοθετήστε τα συστημικά μέτρα όπως αποτυγχάνει τα χρηματοκιβώτια, έτσι ώστε ο εξοπλισμός που ενσωματώνει το προϊόν BOE δεν προκαλεί το σωματικό τραυματισμό, την πυρκαγιά ή άλλη επακόλουθη ζημία λόγω της λειτουργίας του προϊόντος BOE.

(22) αυτό το προϊόν δεν σχεδιάζεται για να είναι ακτινοβολία αντιστέκεται.

3 χρώματα EPD οθόνη 2,66 ίντσας,» σχέδιο επίδειξης του ESL ε-μελανιού 2,66

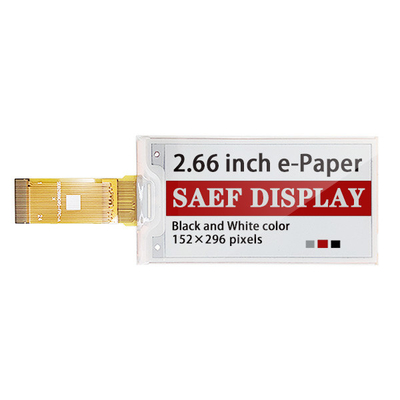

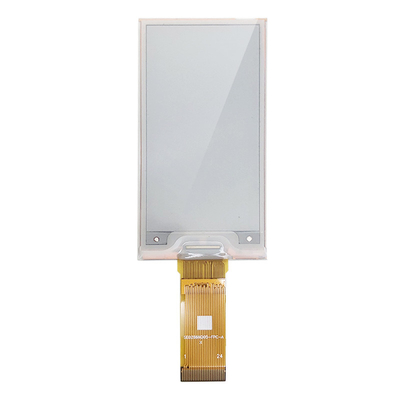

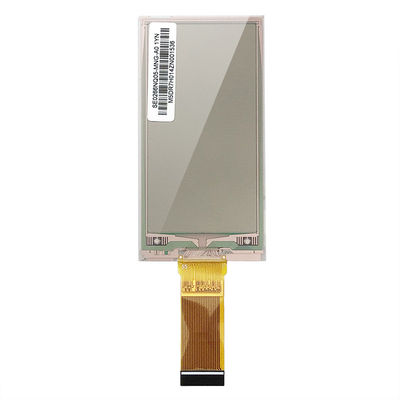

3 χρώματα EPD οθόνη 2,66 ίντσας,» εικόνα προϊόντων επίδειξης του ESL ε-μελανιού 2,66
