Λεπτομέρειες:
|
| Κλειδιά: | διεπαφή 7 ίντσας HDMI | Απόφαση: | 1024x600 μονάδες ανάλυσης |
|---|---|---|---|
| Διεπαφή CTP: | USB | Φωτεινότητα επιφάνειας: | 1000 cd/m2 |
| οθόνη αφής: | ΚΠΜ (Κοινή Πολιτική Μεταφορών) (χωρητική οθόνη αφής) | Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη |
| Καρφίτσες: | 19 | Κατεύθυνση θέασης: | ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ όλη η γωνία εξέτασης (80/80/80/80) |
| Εργασιακή θερμοκρασία: | – 30℃ σε +75℃ | Ζωή των LED: | 40,000 ώρες |
| Επισημαίνω: | Επίδειξη PCAP HDMI TFT,Χωρητική ενότητα οθόνης αφής PCAP,ISO14000 βιομηχανική επίδειξη TFT |
||
Δείκτης HDMI 7 ιντσών, Δείκτης PCAP TFT 7 ιντσών

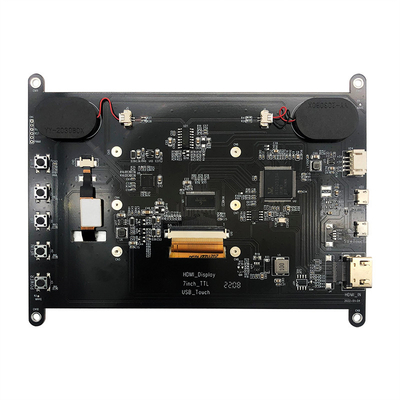

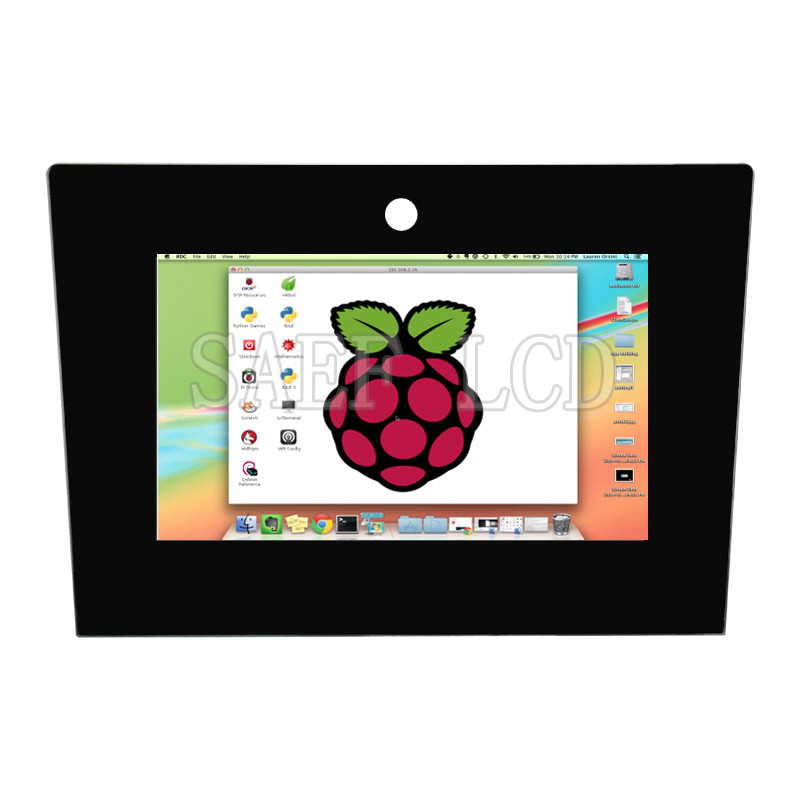

Η Saef Technology SFRA700H-1024600ACT-W01 παρουσιάζει τέλεια την έξοδο ψηφιακού σήματος HDMI από τον υπολογιστή στην οθόνη LCD 1024 * 600. Υποστηρίζει HDMI 1.3, HDMI 1.4, HDCP 1.4Η πηγή σήματος HDMI είναι συμβατή με τους κύριους μίνι υπολογιστές όπως Raspberry Pi, BB Black, Banana Pi, κλπ. Το Touch είναι από USB σε I2C, δεν χρειάζεται να εγκαταστήσετε προγράμματα οδήγησης.Το σχέδιο χρησιμοποιείται κυρίως στην οθόνη Raspberry PiΌταν χρησιμοποιείται ως οθόνη Raspberry Pi, υποστηρίζει Raspbian, Ubuntu, WIN10 IOT και άλλα συστήματα, με ένα άγγιγμα.Όταν χρησιμοποιείται ως οθόνη υπολογιστήΥποστηρίζει Windows 7/8/10, πεντάλεπτο άγγιγμα, χωρίς οδηγό.
| Έκδοση | 01 | ||
| Υποστηρίζεται σήμα | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| Αγγίξτε | Πρότυπο USB | ||
| VGA | Όχι υποστήριξη | ||
| Διασύνδεση στην κύρια πλακέτα | εισροή | HDMI | Τύπος HDMI patch θηλυκό 19Pin patch (οριζόντια) |
| USB | MICRO 5P USB θηλυκό B τύπου 5.9MM (οριζόντια) | ||
| Διασύνδεση ακουστικών | Εθνική Κεντρική Αρχή | ||
| Χειριστική διεπαφή | 6 καρφίτσες | FPC-0.5-6PIN (οριζόντια) | |
| Διασύνδεση οθόνης | Πιν RGB 50 | FPC-0.5-50PIN (οριζόντια) | |
| Ακουστικό | Έξοδος ήχου | 8Ω1,5W | 4PIN-1.25 H1.8 Υπερτελής γυναικεία κάθισμα (οριζόντια) |
| Ηλεκτρική τροφοδοσία | Εισόδου ισχύος | Εισαγωγή USB 5V ((+/-0,5V) | |
| Εμφάνιση Vop | 3.3V | ||
| Ενεργειακή λειτουργία | Δύναμη στην προβολή | ||
| Κατανάλωση ισχύος σε αναμονή της κύριας πλακέτας | < 0,25W | ||
| Μενού OSD | Μενού (απόθεμα) | φωτεινότητα, αντίθεση, αυτόματη διόρθωση, φάση, ρολόι, θέση πεδίου, ρύθμιση λειτουργίας, επαναφορά κλπ. | |
| Γλώσσα (εφεδρεία) | Κινέζικα, αγγλικά, γαλλικά, γερμανικά, ιταλικά, ισπανικά, ρωσικά, κορεατικά, ιαπωνικά κλπ. | ||
| κουμπί (αποθηκευμένο) | Δύναμη, μενού, πάνω, κάτω, έξοδος | ||
Ορισμός πινών διεπαφής HDMI
1 T.M.D.S DATA2+
2 Τ.Μ.Δ.Σ. DATA2 Ασπίδα
3 Τ.Μ.Δ.Σ. DATA2-
4 Τ.Μ.Δ.Σ. DATA1+
5 T.M.D.S. DATA1 προστατευμένο
6 Τ.Μ.Δ.Σ. DATA1-
7 Τ.Μ.Δ.Σ. DATA0+
8 Τ.Μ.Δ.Σ. DATA0 Ασπίδα
9 Τ.Μ.Δ.Σ. DATA0-
10 T.M.D.S. DATA CLOCK+
11 Τ.Μ.Δ.Σ. DATA CLOCK Προστατευμένο
12 T.M.D.S DATA CLOCK
13 CEC (Επιλογικός έλεγχος καταναλωτικών ηλεκτρονικών συσκευών)
14 Αποθηκευμένο (με καλώδιο αλλά με N.C. στην συσκευή)
15 SCL(DDC)
16 SDA(DDC)
17 Χώρος DDC/CEC
18 +5V (πηγή ρεύματος)
19 Καλώδιο ανίχνευσης θερμής ανταλλαγής
Ορισμός καρφίτσης πίνακα αφής
1 VDD
2 GND
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA
Δείκτης HDMI 7 ιντσών, Δείκτης PCAP TFT 7 ιντσώνΣχέδιο προϊόντος

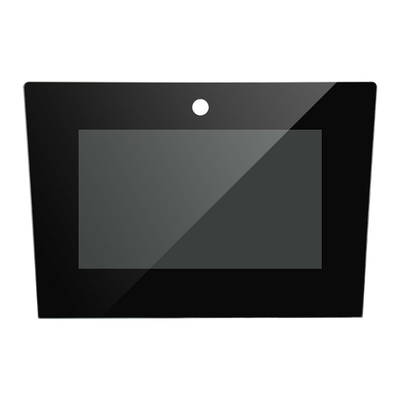

Δείκτης HDMI 7 ιντσών, Δείκτης PCAP TFT 7 ιντσώνΕικόνα προϊόντος
