Λεπτομέρειες:
|
| Προϊόν: | 1.54 ίντσες OLED οθόνη | Απόφαση: | Ανάλυση 128x64 Pixels |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | SSD1309 | λειτουργία εμφάνισης: | Παθητική μήτρα |
| Διασύνδεση: | 8bit 68XX/80XX Παράλληλο, 4-σύρμα SPI, I2C | Εμφάνιση χρώματος: | Άσπρος, κίτρινος, μπλε |
| Οπτική: | Όλες οι γωνίες εξέτασης | Σχεδιασμός Dim.: | 420,04 x 27,22 x 1,45 mm |
| Ενεργός χώρος: | 35.052 × 17.516 (mm) | Πίτσα των pixel: | 0.274 × 0,274 (mm) |
| Εργασιακή θερμοκρασία: | -40°C σε +70°C | Θερμοκρασία αποθήκευσης.: | -40°C έως +85°C |
| Πρόσθετη τάση: | 1.65 - 3.3V | Αριθμός πιν: | 24 καρφίτσες |
| Τύπος συσκευασίας IC: | ΒΑΡΑΙΝΩ | Τύπος σύνδεσης μονάδας: | ΔΕΠ |
| Υπηρεσία: | 1/64 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | SSD1309 OLED μονάδα οθόνης,Μονάδα οθόνης OLED ZIF FPC,Μονάδα οθόνης OLED 36 mm |
||

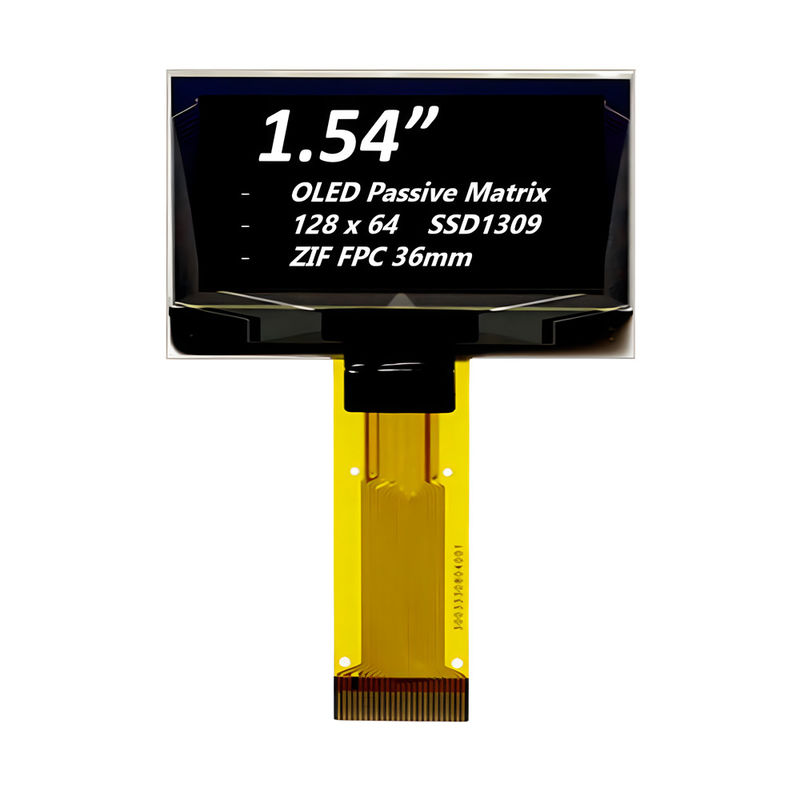

1.54 ιντσών 128x64 OLED οθόνη SSD1309 Driver IC Περιγραφή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Ο αριθμός του μοντέλου SFOS154XZ-7096AN
Τύπος: Γραφικό
Δομή: COG
Μεγέθος: 1,54".
Είναι κατάλληλο για φορητή συσκευή
Πίνακας με το σχήμα
¢ IC:SSD1309
Δύναμη τροφοδοσίας 3V
¥1/64 δασμός
Διασύνδεση: 8-bit 68XX/80XX Παράλληλη, 4-σύρμα SPI, I2C
Χρώμα οθόνης: Λευκό / Μπλε
Περιγραφή του προϊόντος
Η οθόνη OLED SAEF 1.54 ιντσών SFOS154XZ-7096AN είναι κατασκευασμένη από 128x64 εικονοστοιχίες, διαγώνιο 1.54 ιντσών.;είναι ενσωματωμένο με διακόπτη διακυβέρνησης SSD1309 και επικοινωνεί μέσω 6800/8080 8-bit παράλληλης, I2C και 4-σύρματης σειριακής διεπαφής SPI.Αυτή η οθόνη OLED SFOS154XZ-7096AN βασίζεται σε τεχνολογία chip-on-glass και επομένως είναι πολύ λεπτή, μόνο 1,45 mm σε βάθος.
Το SFOS154XZ-7096AN είναι μια οθόνη OLED δομής COG αυτή η μονάδα OLED είναι ελαφριά, χαμηλής ισχύος και πολύ λεπτή, είναι κατάλληλη για συσκευές τοίχου / μετρητή, εφαρμογές στο σπίτι, σύστημα POS, σύστημα Cloud / IoT,χειροκίνητα όργανα, συσκευές ευφυούς τεχνολογίας, ενεργειακά συστήματα, οχημάτων, συστημάτων επικοινωνίας, ιατρικών οργάνων κλπ. Η μονάδα OLED SFOS154XZ-7096AN μπορεί να λειτουργεί σε θερμοκρασίες από -40 °C έως +80 °C·Η θερμοκρασία αποθήκευσης κυμαίνεται από -40°C έως +85°C.
Πληροφορίες για το προϊόν
| Προϊόν: | 1.54 ιντσών OLED οθόνη |
| Ψήφισμα: | Ανάλυση 128x64 Pixels |
| Διοικητικός παράγοντας | SSD1309 |
| Διασύνδεση: | 8bit 68XX/80XX Παράλληλο, 4-σύρμα SPI, I2C |
| Οπτική: | Όλες οι οπτικές γωνίες |
| Τύπος σύνδεσης μονάδας: | ΖΙΦ FPC 36 mm |
| Τρόπος εμφάνισης: | Παθητική μήτρα |
| Χρώμα εμφάνισης: | Λευκό, Κίτρινο, Μπλε |
| Σχεδιασμός Dim.: | 420,04 × 27,22 × 1,45 χιλιοστά |
| Ενεργός χώρος: | 35.052 × 17.516 (mm) |
| Πίτσα των Pixel: | 0.274 × 0,274 (mm) |
| Εργασιακή θερμοκρασία: | -40°C έως +70°C |
| Θερμοκρασία αποθήκευσης | -40°C έως +85°C |
| Αριθμός πιν: | 24 καρφίτσες |
| Δυναμική τάση τροφοδοσίας: | 1.65 - 3.3V |
| Τύπος συσκευασίας IC: | Επενδύσεις |
| Υπηρεσία: | 1/64 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
1.54 ιντσών 128x64 OLED οθόνη SSD1309 Driver IC Σχέδιο προϊόντος
Ορισμός πιν
Pin1 NC (GND) -Reserved Pin (Supporting Pin) Οι πινές υποστήριξης μπορούν να μειώσουν τις επιρροές από τις πιέσεις στις πινές λειτουργίας.Αυτές οι καρφίτσες πρέπει να συνδέονται με εξωτερική γη ως κύκλωμα προστασίας ESD.
Pin2 VLSS Γη αναλογικού κυκλώματος.
Pin3 VSS Γη του λογικού κυκλώματος
Pin4 N.C. -Reserved Pin, Οι πινές N.C. μεταξύ των πινών λειτουργίας προορίζονται για συμβατό και ευέλικτο σχέδιο.
Πηγή τροφοδοσίας VDD για λογικό κύκλωμα.
Pin6 BS1 Πρωτόκολλο επικοινωνίας Επιλέξτε
Pin7 BS2 Πρωτόκολλο επικοινωνίας Επιλέξτε 1 19 RES# IPower Reset για τον ελεγκτή και τον οδηγόΑυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς.Κρατήστε αυτό το πιν τραβήξτε ψηλά κατά τη διάρκεια της κανονικής λειτουργίας.
Pin8 CS# Τσιπ Επιλέξτε
Πιν9 RES#
Πιν10 D/C# Δεδομένα/Ελέγχος εντολών
Pin11 R/W# Διαβάστε/Γράψτε Επιλέξτε ή Γράψτε
Pin12 E/RD# Διαβάστε/Γράψτε Ενεργοποιήστε ή Διαβάστε
Πιν13~20 D0~D7 Διοικητής Λεωφορείου Εισόδου/Εξόδου Δεδομένων
Pin21 IREF Τρέχουσα αναφορά για ρύθμιση φωτεινότητας.
Pin22 VCOMH Υψηλό επίπεδο τάσης για σήμα COM.
Pin23 Ηλεκτρική τροφοδοσία VCC για οθόνη OEL.
Pin24 N.C. (GND) -Reserved Pin (Supporting Pin) Οι υποδοχικές καρφίτσες μπορούν να μειώσουν τις επιρροές από τις πιέσεις στις καρφίτσες λειτουργίας.Αυτές οι καρφίτσες πρέπει να συνδέονται με εξωτερική γη ως κύκλωμα προστασίας ESD.

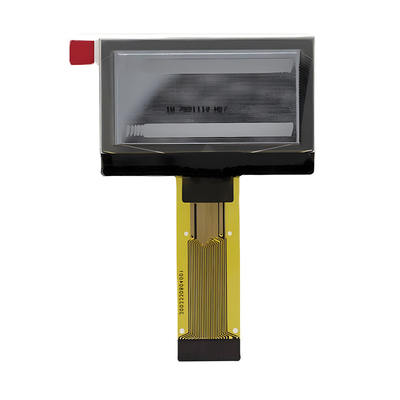

1.54 ιντσών 128x64 OLED οθόνη SSD1309 Driver IC Εικόνα προϊόντος
