Λεπτομέρειες:
|
| Προϊόν: | 1.12 ιντσών OLED οθόνη | Αριθμός Pixels: | 128x128 κουκκίδες |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | SH1107 ή ισοδύναμο | Τρόπος εμφάνισης: | Παθητική μήτρα |
| Εμφάνιση χρώματος: | Μονό λευκό | Καθήκον οδήγησης: | 1/128 Καθήκον |
| Μέγεθος πίνακα: | 27 x 30,1 x 1,25 (mm) | Ενεργός χώρος: | 20.14 x 20.14 (mm) |
| Πιξέλες: | 00,1575 x 0,1575 mm | Μέγεθος εικονοκυττάρου: | 00,1375 x 0,1375 mm |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Διασύνδεση: | 8bit 68XX/80XX Παράλληλο, 4-σύρμα SPI, I2C |
| Σύνδεση: | ΔΕΠ | Αριθμός πιν: | 20 ΚΑΡΦΙΤΣΕΣ |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 128x128 μονάδες οθόνης OLED,1.12 ιντσών OLED οθόνη,Εικονική οθόνη OLED SPI I2C |
||
40mm ZIF FPC 1,12 ιντσών OLED οθόνη εισαγωγή προϊόντος
Σύντομη ματιά στο προϊόν
Περιγραφή
Το SFOS112XZ-128128PAN OLED Display Module είναι μια γραφική οθόνη COG με ανάλυση 128x128, διαγώνιο 1,12 ιντσών.Το μοντέλο OLED έχει σχεδιαστεί ως βιομηχανικής ποιότητας και έχει το πλεονέκτημα της ανταγωνιστικής τιμήςΗ ενότητα είναι ενσωματωμένη με SH1107 IC· υποστηρίζει 8-bit 68XX/80XX Parallel, 4-wire SPI, I2C interface.το ρεύμα λειτουργίας για το VDD είναι 55μA, SFOS112XZ-128128PAN Η μονάδα οθόνης OEL μπορεί να λειτουργεί σε θερμοκρασίες από -40 °C έως +70 °C· οι θερμοκρασίες αποθήκευσης κυμαίνονται από -40 °C έως +80 °C.
40mm ZIF FPC 1,12 ιντσών OLED οθόνη Σχέδιο προϊόντος
Ορισμός πιν
|
Πινάκια Αριθμός |
Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία | |||
| Εφοδιασμός ενέργειας | ||||||
| 1 | Επικεφαλής | Π |
Ηλεκτρική τροφοδοσία για οθόνη OEL Αυτή είναι η πιο θετική πένα τροφοδοσίας τάσης του τσιπ. Πρέπει να τροφοδοτείται εξωτερικά. |
|||
| 3 | ΔΕΔ | Π |
Ηλεκτρική τροφοδοσία για λογική Αυτή είναι μια πινακίδα παροχής τάσης. |
|||
| 20 | Εθνική Τράπεζα | Π |
Γεγονός του συστήματος OEL Αυτή είναι μια γωνία εδάφους. Λειτουργεί επίσης ως αναφορά για τις λογικές καρφίτσες, τις τάσεις οδήγησης OEL και τα αναλογικά κυκλώματα. |
|||
| Οδηγός | ||||||
| 6 | IREF | Εγώ... |
Η τρέχουσα αναφορά για ρύθμιση φωτεινότηταςΕv Αυτή η καρφίτσα είναι καρφίτσα αναφοράς ρεύματος τμήματος. Ένας αντίστασης πρέπει να συνδεθεί μεταξύ αυτής της καρφίτσας και VSS. Ρυθμίστε το ρεύμα σε μέγιστο 12,5μA. |
|||
| 2 | VCOMH | Ο |
Έκδοση τάσης Υψηλή Επίπεδο για σήμα COM Αυτή η καρφίτσα είναι η καρφίτσα εισόδου για το υψηλό επίπεδο εξόδου τάσης για σήματα COM. Ο πυκνωτής πρέπει να συνδέεται μεταξύ αυτής της καρφίτσας και του VSS. |
|||
| Διασύνδεση | ||||||
|
4,5 |
BS1 BS2 |
Εγώ... |
Πρωτόκολλο Επικοινωνίας Αυτές οι καρφίτσες είναι είσοδος επιλογής διεπαφής MCU. |
Βλέπε τον ακόλουθο πίνακα: | ||
| Δελτίο ΕΕ | IM2 | |||||
| 8-bit 68XX Παράλληλο | 0 | 1 | ||||
| 8-bit 80XX Παράλληλο | 1 | 1 | ||||
| 4σύρματα SPI | 0 | 0 | ||||
| Ι2C | 1 | 0 | ||||
| 8 | ΑΠΕ# | Εγώ... |
Επαναφορά ισχύος για τον ελεγκτή και Οδηγός Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, εκτελείται η εκκίνηση του τσιπ. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας. |
|||
| 7 | ΣΤ# | Εγώ... |
Επιλογή τσιπ Το τσιπ είναι ενεργοποιημένο μόνο για επικοινωνία MCU Όταν το CS# είναι χαμηλό. |
|||
|
9 |
Α0 |
Εγώ... |
Ελέγχος δεδομένων/ελεγχών εντολών Αυτή η καρφίτσα είναι η καρφίτσα ελέγχου δεδομένων / εντολών. Όταν η καρφίτσα τραβηχτεί ψηλά, η είσοδος σε D7 ~ D0 θα ερμηνευθεί ως δεδομένα εμφάνισης. Όταν η καρφίτσα τραβηχτεί χαμηλά, η καρφίτσα θα είναι ανοιχτή.η είσοδος στο D7~D0 θα μεταφερθεί στο μητρώο εντολών. Όταν η καρφίτσα τραβηχτεί ψηλά και επιλεγεί η λειτουργία σειριακής διεπαφής, τα δεδομένα στο SI θα ερμηνεύονται ως δεδομένα. Στη λειτουργία I2C, αυτή η καρφίτσα λειτουργεί ως SA0 για την επιλογή της διεύθυνσης σκλάβου. Για λεπτομερή σχέση με τα σήματα διεπαφής MCU, ανατρέξτε στα διαγράμματα χαρακτηριστικών συγχρονισμού. |
|||
|
10 |
WR# |
Εγώ... |
Αυτό είναι ένα MPU πλακάκι εισόδου διεπαφής. Όταν συνδέεται με ένα 8080 MPU, αυτό είναι ενεργό χαμηλά. Τα σήματα στην λεωφορεία δεδομένων είναι κλειδωμένα στο ανερχόμενο άκρο του σήματος WR. Όταν συνδέονται με μια MPU σειράς 6800: Αυτό είναι το τερματικό εισόδου σήματος ελέγχου ανάγνωσης / εγγραφής. Όταν R/W = H: Διαβάστε. Όταν R/W = L: Γράψτε. |
|||
|
11 |
E/RD# |
Εγώ... |
Αυτό είναι ένα MPU πλακάκι εισόδου διεπαφής. Όταν συνδέεται με μια σειρά 8080 MPU, είναι ενεργός χαμηλά. της μονάδας MPU σειράς 8080 και η λεωφορεία δεδομένων βρίσκεται σε κατάσταση εξόδου όταν το σήμα αυτό είναι L. Όταν συνδεθεί σε μια σειρά 6800 MPU, αυτό είναι ενεργό υψηλό. της μονάδας MPU της σειράς 6800. |
|||
|
12 έως 19 |
D0~D7 |
Εισαγωγή/Εξόδου |
Συνολική είσοδος/έξοδος δεδομένων και ρολόι Όταν επιλέγεται η σειρά λειτουργίας, η D1 είναι η σειρά εισόδου δεδομένων SI και η D0 είναι η σειρά εισόδου ρολογιού SCL. Όταν επιλέγεται η λειτουργία I2C, η D1 είναι η είσοδος σειριακών δεδομένων SDA και η D0 είναι η είσοδος σειριακού ρολογιού SCL. |
|||
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα | Σημειώσεις |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | -Ούτε ένα.3 | 3.6 | V | 1, 2 |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | Επικεφαλής | 7 | 16.5 | V | 1, 2 |
| Θερμοκρασία λειτουργίας | Πάνω | -40 | 70 | .Γ | |
| Θέρμανση αποθήκευσης | TSTG | -40 | 85 | .Γ | 3 |
| Χρόνος ζωής (100 cd/m2) | 10,000 | - | ώρα | 4 |
Σημείωση 1: Όλες οι προαναφερόμενες τάσεις βασίζονται στο πίνακα:
Σημείωση 2: Όταν η ενότητα αυτή χρησιμοποιείται πέραν των ανωτέρω απόλυτων μέγιστων δυνατοτήτων, μπορεί να προκύψει μόνιμη ρήξη της ενότητας.είναι επιθυμητό να χρησιμοποιείται η ενότητα αυτή υπό τις συνθήκες που προβλέπονται στο τμήμα 3.Αν το εν λόγω μοντέλο χρησιμοποιείται πέραν αυτών των συνθηκών, μπορεί να προκύψει δυσλειτουργία του και να επιδεινωθεί η αξιοπιστία του.
Σημείωση 3: Οι καθορισμένες περιοχές θερμοκρασίας δεν περιλαμβάνουν τον πόλαριο.
Η θερμοκρασία του πόλικοποιητή πρέπει να είναι 80.C.
Σημείωση 4: Το τέλος της ζωής προσδιορίζεται ως 50% της αρχικής φωτεινότητας που επιτυγχάνεται..
Οπτικά χαρακτηριστικά
|
Χαρακτηριστικά |
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
|
Φωτεινότητα (VPP προμηθεύεται εξωτερικά) |
Λβρ |
Σημείωση 4 |
100 |
140 |
- |
cd/m2 |
| Κ.Ι.Ε. (Λευκός) | (x) (y) | Α.Κ.Ε. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | >10000:1 | - | ||
| Γωνία θέασης | - | Ελεύθερος | - | βαθμός |
Χαρακτηριστικά DC
|
Χαρακτηριστικά |
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | 1.65 | 2.8 | 3.5 | V | |
|
Πρόσθετη τάση τροφοδοσίας για οθόνη |
Επικεφαλής |
Σημείωση 5 |
11.5 |
12.0 |
12.5 |
V |
|
Εισαγωγή υψηλού επιπέδου |
ΧΙΒ |
IOUT = 100μA, 3,3MHz |
0.8×VDD |
- |
ΔΕΔ |
V |
| Εισαγωγή χαμηλού επιπέδου | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDD | V |
| Υψηλού επιπέδου παραγωγή | VOH | IOUT = 100μA, 3,3MHz | 0.8×VDD | - | ΔΕΔ | V |
| Αποδόσεις χαμηλού επιπέδου | Αερομεταφορές | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDD | V |
| ρεύμα λειτουργίας για VCI | ΔΕΔ | - | 55 | 100 | μA | |
| ρεύμα λειτουργίας για VPP | ΠΕΠ | Σημείωση 6 | - | 25 | 32 | mA |
|
ρεύμα κατάστασης αδράνειας για VDD |
ΔΕΔ, ΝΟΥΜΟ |
- |
0.1 |
5 |
μA |
|
|
ρεύμα κατάστασης αδράνειας για VPP |
ΙΡΠ, ύπνο | - | 0.5 | 5 | μA |
Σημείωση 5 & 6: Η φωτεινότητα (Lbr) και η τάση τροφοδοσίας για την εμφάνιση (VPP) εξαρτώνται από την αλλαγή των χαρακτηριστικών του πάνελ και το αίτημα του πελάτη.
Σημείωση 6: VDD = 2,8V, VPP = 12,0V, 100% περιοχή οθόνης

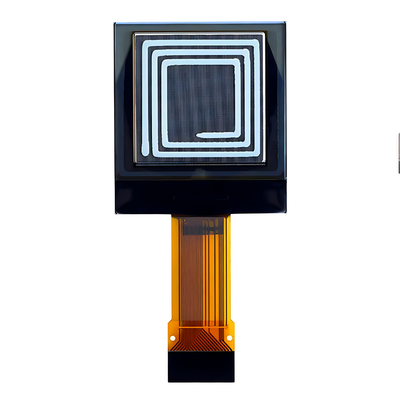

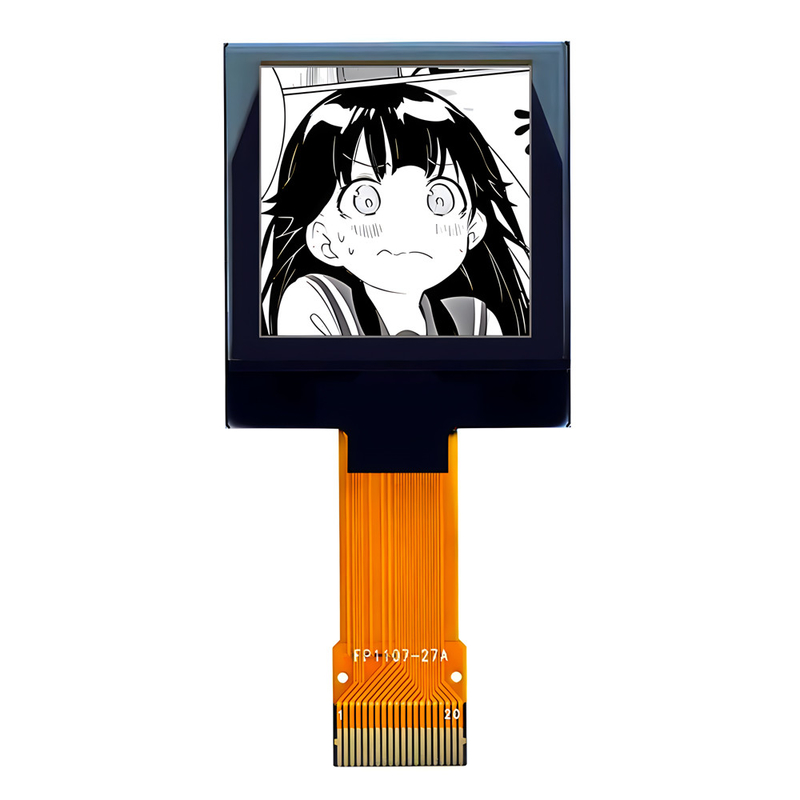

40mm ZIF FPC 1,12 ιντσών OLED οθόνη Εικόνα προϊόντος
