Μονοχρωματικό OLED οθόνη 2.42 ιντσών

Μονοχρωματικό PMOLED 2.42" Ίντσα 128x64 Λευκό Μπλε Κίτρινο Πράσινο Γραμματοσειρές SSD1309 I2C SPI 6800 8080 Διεπαφή

Οθόνη OLED 2.42" ίντσας, 2.42" OLED 128x64 Περιγραφή

Η SAEF Technology SFOS242YZ-12864WBYG-01 είναι μια Οθόνη OLED 2.42". Είναι κατασκευασμένη από 128x64 pixels με δομή COG OLED. Το SFOS242YZ-12864WBYG-01 Η οθόνη OLED 2.42 ιντσών διαθέτει ενσωματωμένο IC SSD1309, επικοινωνεί μέσω διεπαφών 6800, 8080, SPI και I2C. Αυτές οι μονάδες COG OLED είναι εξαιρετικά λεπτές, ελαφριές και χαμηλής κατανάλωσης ενέργειας, κάτι που είναι ιδανικό για φορητά όργανα, μετρητές, έξυπνα δίκτυα, IoT κ.λπ.

Η μονάδα OLED μπορεί να λειτουργεί σε θερμοκρασίες από -40℃ έως +70℃; οι θερμοκρασίες αποθήκευσής της κυμαίνονται από -40℃ έως +85℃.

Ορισμός ακίδων:

- Τροφοδοσία

Pin5, VDD, Τροφοδοσία για το λογικό κύκλωμα. Αυτή είναι μια ακίδα παροχής τάσης. Πρέπει να συνδεθεί σε εξωτερική πηγή.

Pin3, VSS, Γείωση του λογικού κυκλώματος. Αυτή είναι μια ακίδα γείωσης. Λειτουργεί επίσης ως αναφορά για τις λογικές ακίδες. Πρέπει να συνδεθεί σε εξωτερική γείωση.

Pin23, VCC, Τροφοδοσία για το πάνελ OEL. Αυτή είναι η πιο θετική ακίδα παροχής τάσης του τσιπ. Πρέπει να τροφοδοτείται εξωτερικά.

Pin2, VLESS, Γείωση του αναλογικού κυκλώματος. Αυτή είναι μια αναλογική ακίδα γείωσης. Θα πρέπει να συνδεθεί στο VSS εξωτερικά.

- Οδηγός

Pin21, IREF, Αναφορά ρεύματος για ρύθμιση φωτεινότητας. Αυτή η ακίδα είναι η ακίδα αναφοράς ρεύματος τμήματος. Μια αντίσταση θα πρέπει να συνδεθεί μεταξύ αυτής της ακίδας και του VSS. Ρυθμίστε το ρεύμα στα 10µA.

Pin22, VCOMH, Υψηλό επίπεδο εξόδου τάσης για σήμα COM. Αυτή η ακίδα είναι η ακίδα εισόδου για το υψηλό επίπεδο εξόδου τάσης για τα σήματα COM. Ένας πυκνωτής θα πρέπει να συνδεθεί μεταξύ αυτής της ακίδας και του VSS.

- Διεπαφή

Pin6, Pin7, BS1/BS2, Επιλογή πρωτοκόλλου επικοινωνίας. Αυτές οι ακίδες είναι είσοδος επιλογής διεπαφής MCU. Δείτε τον παρακάτω πίνακα:

      I2C:  BS1=1, BS2=0

      4 καλωδίων σειριακό: BS1=0, BS2=0

      8bit 68xx Παράλληλο: BS1=0, BS2=1

      8bit 80xx Παράλληλο: BS1=1, BS2=1

Pin9, RES#, Επαναφορά τροφοδοσίας για ελεγκτή και οδηγό. Αυτή η ακίδα είναι είσοδος σήματος επαναφοράς. Όταν η ακίδα είναι χαμηλή, εκτελείται η αρχικοποίηση του τσιπ. Κρατήστε αυτήν την ακίδα τραβηγμένη ψηλά κατά τη διάρκεια της κανονικής λειτουργίας.

Pin8, CS#, Επιλογή τσιπ Αυτή η ακίδα είναι η είσοδος επιλογής τσιπ. Το τσιπ είναι ενεργοποιημένο για επικοινωνία MCU μόνο όταν το CS# είναι τραβηγμένο χαμηλά.

Pin10, D/C#,  Έλεγχος δεδομένων/εντολών. Αυτή η ακίδα είναι η ακίδα ελέγχου δεδομένων/εντολών. Όταν η ακίδα είναι τραβηγμένη ψηλά, η είσοδος στο D7~D0 θα ερμηνευτεί ως δεδομένα οθόνης. Όταν η ακίδα είναι τραβηγμένη χαμηλά, η είσοδος στο D7~D0 θα μεταφερθεί στο μητρώο εντολών. Όταν η ακίδα είναι τραβηγμένη ψηλά και έχει επιλεγεί η σειριακή λειτουργία, τα δεδομένα στο SDIN θα ερμηνευτούν ως δεδομένα. Όταν είναι τραβηγμένη χαμηλά, τα δεδομένα στο SDIN θα μεταφερθούν στο μητρώο εντολών. Στη λειτουργία I2C, αυτή η ακίδα λειτουργεί ως SA0 για την επιλογή διεύθυνσης υποδούλου. Για λεπτομέρειες σχετικά με τη σχέση με τα σήματα διεπαφής MCU, ανατρέξτε στα Διαγράμματα Χαρακτηριστικών Χρονισμού.

Pin12, E/RD#, Ενεργοποίηση ανάγνωσης/εγγραφής ή ανάγνωση Αυτή η ακίδα είναι είσοδος διεπαφής MCU. Κατά τη διασύνδεση με έναν μικροεπεξεργαστή σειράς 68XX, αυτή η ακίδα θα χρησιμοποιηθεί ως το σήμα Enable (E). Η λειτουργία ανάγνωσης/εγγραφής ξεκινά όταν αυτή η ακίδα είναι τραβηγμένη ψηλά και το CS# είναι τραβηγμένο χαμηλά. Κατά τη σύνδεση με έναν μικροεπεξεργαστή 80XX, αυτή η ακίδα λαμβάνει το σήμα Read (RD#). Η λειτουργία ανάγνωσης δεδομένων ξεκινά όταν αυτή η ακίδα είναι τραβηγμένη χαμηλά και το CS# είναι τραβηγμένο χαμηλά. Όταν έχει επιλεγεί η σειριακή ή η λειτουργία I2C, αυτή η ακίδα πρέπει να συνδεθεί στο VSS.

Pin11, R/W#,  Επιλογή ανάγνωσης/εγγραφής ή εγγραφή. Αυτή η ακίδα είναι είσοδος διεπαφής MCU. Κατά τη διασύνδεση με έναν μικροεπεξεργαστή σειράς 68XX, αυτή η ακίδα θα χρησιμοποιηθεί ως είσοδος επιλογής Read/Write (R/W#). Τραβήξτε αυτήν την ακίδα σε “High” για λειτουργία ανάγνωσης και τραβήξτε την σε “Low” για λειτουργία εγγραφής. Όταν έχει επιλεγεί η λειτουργία διεπαφής 80XX, αυτή η ακίδα θα είναι η είσοδος Write (WR#). Η λειτουργία εγγραφής δεδομένων ξεκινά όταν αυτή η ακίδα είναι τραβηγμένη χαμηλά και το CS# είναι τραβηγμένο χαμηλά. Όταν έχει επιλεγεί η σειριακή ή η λειτουργία I2C, αυτή η ακίδα πρέπει να συνδεθεί στο VSS.

Pin13~Pin20, D0~D7, Το D0 θα είναι η είσοδος σειριακού ρολογιού SCLK. Όταν έχει επιλεγεί η λειτουργία I2C, τα D2, D1 θα πρέπει να είναι δεμένα μεταξύ τους και να χρησιμεύουν ως SDAOUT, SDAIN στην εφαρμογή και το D0 είναι η είσοδος σειριακού ρολογιού, SCL. Οι αχρησιμοποίητες ακίδες πρέπει να συνδεθούν στο VSS εκτός από το D2 στη σειριακή λειτουργία.

-Αντίστροφη

Pin4, NC, Δεσμευμένη ακίδα. Η ακίδα N.C. μεταξύ των ακίδων λειτουργίας είναι δεσμευμένη για συμβατό και ευέλικτο σχεδιασμό.

Pin1, Pin24, N.C. (GND), Δεσμευμένη ακίδα (Ακίδα υποστήριξης).  Οι ακίδες υποστήριξης μπορούν να μειώσουν τις επιρροές από τις καταπονήσεις στις ακίδες λειτουργίας. Αυτές οι ακίδες πρέπει να συνδεθούν σε εξωτερική γείωση ως το κύκλωμα προστασίας ESD. Unvision technolog

Οι γραφικές οθόνες OLED της SAEF Technology διατίθενται σε τρεις μηχανικές δομές, συμπεριλαμβανομένης της τεχνολογίας παθητικού πίνακα COB, COG και TAB. Διαθέσιμη γραφική μονοχρωματική ανάλυση OLED σε γραφική οθόνη OLED 50x16, OLED 64x128, OLED 100x16, γραφικό OLED 100x32, γραφικό OLED 200x16, OLED 128x32, οθόνη OLED 128x64, OLED 128x128 και οθόνη OLED 256x64. Η γραφική οθόνη OLED στη σειρά προϊόντων SAEF διαθέτει ενσωματωμένους ελεγκτές και διεπαφές, όπως παράλληλο, σειριακό και I2C OLED, SPI OLED. Αυτές οι μονάδες οθόνης OLED έχουν τάσεις οδήγησης 3V ή 5V ανάλογα με την ανάλυση/το χρώμα.

Η SAEF προσφέρει μια μεγάλη γκάμα μονάδων οθόνης OLED σε μεγέθη από 0,49" έως 5,5" OLED, όπως οθόνη micro OLED 0,49", οθόνη mini OLED 0,66", OLED 0,69", οθόνη OLED 0,91", OLED 0,95", οθόνη OLED 0,96", οθόνη OLED 1,5", OLED 2", OLED 2,4", οθόνη OLED 2,7", οθόνη OLED 5,5" και προσαρμοσμένες λύσεις σχεδιασμού.

Οθόνη OLED 2.42" ίντσας, Σχέδιο OLED 2.42"

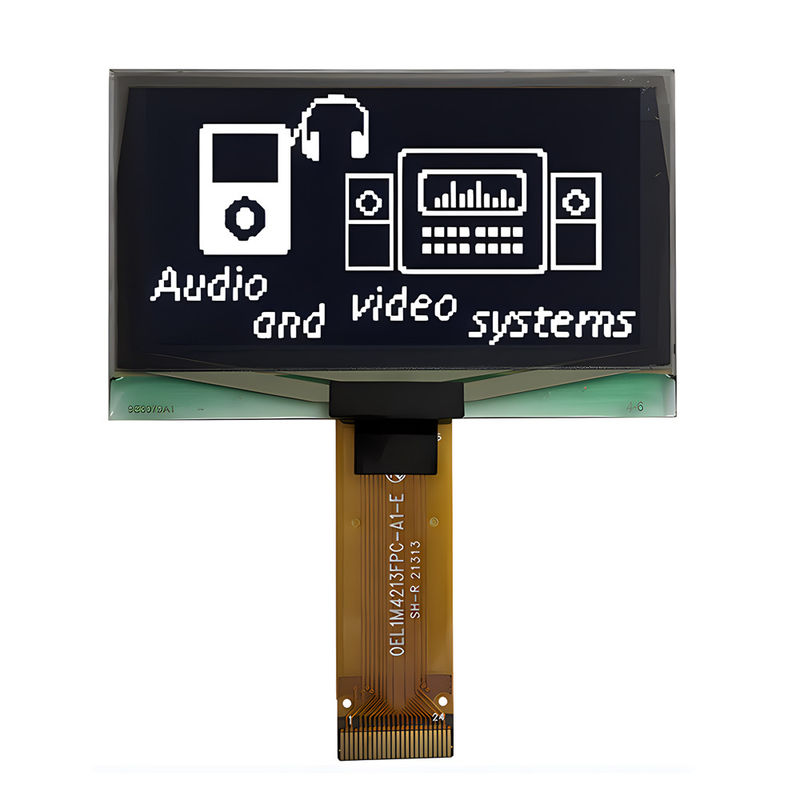

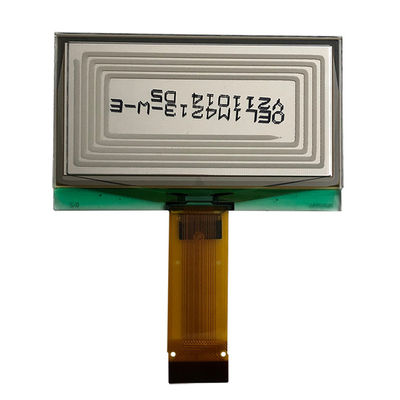

Οθόνη OLED 2.42" ίντσας, Πραγματική εικόνα προϊόντος OLED 2.42"
