Λεπτομέρειες:
|
| Προϊόν: | 2.42" ((2.4") ίντσες OLED οθόνη | Ψήφισμα: | 128x64 κουκκίδες |
|---|---|---|---|
| Λειτουργία εμφάνισης: | Παθητική μήτρα | Οπτική: | Όλες οι γωνίες εξέτασης |
| Εξωτερικές Διαστάσεις: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Ενεργή περιοχή: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pixel Pitch: | 00,43 x 0,43 (mm) | Μέθοδος οδήγησης: | 1/64 Κύκλος εργασίας |
| Θερμοκρασία λειτουργίας: | -40 ° C έως +70 ° C | Αριθμός PIN: | 7 καρφίτσες επιγραφών |
| Διασύνδεση: | Διεπαφή SPI | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Εναλλακτική επιλογή,Κίτρινο χρώμα γραφική οθόνη OLED,2.4 ίντσες γραφική οθόνη OLED |
||

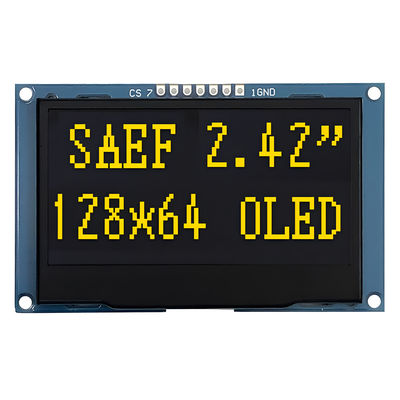

7 Pin Εισαγωγή προϊόντος OLED 2.42 ιντσών 128x64 SPI Interface
Η SAEF Technology SFOMS242YZ7-12864WBYG-01 είναι μια μονάδα OLED γραφικού τύπου COB 128x64 dot matrix. Το μέγεθος της ενεργής περιοχής είναι 2,42” διαγώνια με διαστάσεις μονάδας 71,0x43,5 mm. Αυτή η μονάδα OLED 2,42 ιντσών διαθέτει ενσωματωμένο IC SPD0301 και διαθέτει υψηλό λόγο αντίθεσης 20.000 : 1. Υπάρχουν πολλές επιλογές διεπαφής για να διαλέξετε, συμπεριλαμβανομένης της διεπαφής SPI και IIC (I2C). Η τάση τροφοδοσίας λογικής κυμαίνεται από 1,65V-3,3V, η τυπική τιμή είναι 2,8V. Τα διαθέσιμα χρώματα εκπομπής είναι λευκό, κίτρινο, μπλε, πράσινο και κόκκινο.
Η μονάδα SFOMS242YZ7-12864WBYG-01 OLED είναι αρχικά χωρίς αφή, αλλά ο πίνακας αφής είναι προσαρμόσιμος. Χρησιμοποιείται ευρέως σε ιατρικούς αναλυτές, μετρητές και όργανα, συσκευές αισθητήρων, τερματικά POS, αναγνώστες μετρητών, φορητές συσκευές και μηχανές παραγγελίας φαγητού μέσω κινητού κ.λπ.
| Προϊόν: | Οθόνη OLED 2,42"(2,4") ιντσών | Ανάλυση: | Ανάλυση 128x64 Dots |
|---|---|---|---|
| Λειτουργία οθόνης: | Passive Matrix | Οπτικά: | Όλες οι γωνίες θέασης |
| Διαστάσεις περιγράμματος: | 71,0(Μ) X 43,5(Π) X 6,0(Υ) mm | Ενεργή περιοχή: | 55,01(Μ) X 27,5(Π) mm |
| Βήμα εικονοστοιχείων: | 0,43 X 0,43 mm | Μέθοδος οδήγησης: | 1/64 Duty Cycle |
| Θερμοκρασία λειτουργίας: | -40°C έως +70°C | Αριθμός ακίδων: | 7 Header Pins |
| Διεπαφή: | SPI, I2C Προαιρετικό | Συμμόρφωση: | Συμμορφώνεται με REACH & RoHS |
7 Pin Σχέδιο προϊόντος OLED 2,42 ιντσών 128x64 SPI Interface
![]()
Ορισμός ακίδων διεπαφής
| PIN | ΣΥΜΒΟΛΟ | Περιγραφές |
| 1 | GND | Γείωση του λογικού κυκλώματος |
| 2 | VDD | Τροφοδοσία για λογική |
| 3 | SCK | Είσοδος σειριακού ρολογιού. |
| 4 | SDA | Είσοδος σειριακών δεδομένων. |
| 5 | RST | Αυτή η ακίδα είναι είσοδος σήματος επαναφοράς. Όταν η ακίδα είναι χαμηλή, εκτελείται η αρχικοποίηση του τσιπ. Κρατήστε αυτήν την ακίδα τραβηγμένη ψηλά κατά τη διάρκεια της κανονικής λειτουργίας. |
|
6 |
DC |
Αυτή η ακίδα είναι ακίδα ελέγχου δεδομένων/εντολών. Όταν η ακίδα τραβηχτεί ψηλά και επιλεγεί η λειτουργία σειριακής διεπαφής, τα δεδομένα στο SDIN θα ερμηνευτούν ως δεδομένα. Όταν τραβηχτεί χαμηλά, τα δεδομένα στο SDIN θα μεταφερθούν στο μητρώο εντολών. |
| 7 | CS | Επιλογή τσιπ. Το τσιπ επιλέγεται όταν CS0 = “L” . |
Απόλυτες μέγιστες τιμές
|
Παράμετρος |
Σύμβολο | Ελάχ. | Μέγ. | Μονάδα |
Σημειώσεις |
| Τάση τροφοδοσίας για λογική | VDD | -0,3 | 4 | V | 1, 2 |
| Τάση τροφοδοσίας για οθόνη | VCC | 8 | 17 | V | 1, 2 |
| Θερμοκρασία λειτουργίας | TOP | -40 | 70 | .C | |
| Θερμοκρασία αποθήκευσης | TSTG | -40 | 85 | .C | 3 |
| Διάρκεια ζωής (220 cd/m2) | 13.000 | - | ώρα | 4(1) | |
| Διάρκεια ζωής (200 cd/m2) | 15.000 | - | ώρα | 4(2) | |
|
Διάρκεια ζωής (180 cd/m2) |
16.000 | - | ώρα |
4(3) |
Σημείωση 1: Όλες οι παραπάνω τάσεις βασίζονται στο “VSS = 0V”.
Σημείωση 2: Όταν αυτή η μονάδα χρησιμοποιείται πέρα από τις παραπάνω απόλυτες μέγιστες τιμές, μπορεί να προκληθεί μόνιμη θραύση της μονάδας. Επίσης, για κανονικές λειτουργίες, είναι επιθυμητό να χρησιμοποιείτε αυτήν τη μονάδα υπό τις συνθήκες σύμφωνα με την Ενότητα 3. “Οπτικά & Ηλεκτρικά Χαρακτηριστικά”. Εάν αυτή η μονάδα χρησιμοποιηθεί πέρα από αυτές τις συνθήκες, μπορεί να προκύψει δυσλειτουργία της μονάδας και η αξιοπιστία της μονάδας μπορεί να επιδεινωθεί.
Σημείωση 3: Τα καθορισμένα εύρη θερμοκρασίας δεν περιλαμβάνουν τον πολωτή. Η μέγιστη αντοχή
η θερμοκρασία του πολωτή πρέπει να είναι 80.C.
Σημείωση 4: (1) Ρύθμιση 220 cd/m2 :
- Ρύθμιση αντίθεσης : 0x44
- Ρυθμός καρέ : 105Hz
- Ρύθμιση Duty : 1/64
(2) Ρύθμιση 200 cd/m2 :
- Ρύθμιση αντίθεσης : 0x3e
- Ρυθμός καρέ : 105Hz
- Ρύθμιση Duty : 1/64
(3) Ρύθμιση 180 cd/m2 :
- Ρύθμιση αντίθεσης : 0x37
- Ρυθμός καρέ : 105Hz
- Ρύθμιση Duty : 1/64
Χαρακτηριστικά DC
|
Χαρακτηριστικά |
Σύμβολο | Συνθήκες | Ελάχ. | Τυπ. | Μέγ. |
Μονάδα |
| Τάση τροφοδοσίας για λογική | VDD | 1,65 | 2,8 | 3,3 | V | |
| Τάση τροφοδοσίας για οθόνη | VCC | 11,5 | 12 | 12,5 | V | |
| Είσοδος υψηλού επιπέδου | VIH | 0,8×VDD | - | - | V | |
| Είσοδος χαμηλού επιπέδου | VIL | - | - | 0,2×VDD | V | |
| Έξοδος υψηλού επιπέδου | VOH | IOUT = 100μA, 3,3MHz | 0,9×VDD | - | - | V |
| Έξοδος χαμηλού επιπέδου | VOL | IOUT = 100μA, 3,3MHz | - | - | 0,1×VDD | V |
|
Ρεύμα τροφοδοσίας VDD VDD =2,8V, VCC = 12, IREF = 10uA , Όχι Πίνακας συνδεδεμένος, Οθόνη ON, Όλα ON, |
IDD |
Αντίθεση = FFh |
- |
90 |
110 |
μA |
|
Ρεύμα τροφοδοσίας VCC VDD = 2,8V, VCC =12, IREF =10uA, No Panel συνδεδεμένο, Οθόνη ON, Όλα ON |
ICC |
- |
450 |
580 |
μA |
|
|
Έξοδος τμήματος Ρεύμα, VDD = 2,8V, VCC =12V, IREF=10uA, Οθόνη ON. |
ISEG |
Αντίθεση=FFh | 280 | 310 | 340 |
μA |
| Αντίθεση=AFh | - | 215 | - | |||
| Αντίθεση=7Fh | - | 155 | - | |||
| Αντίθεση=3Fh | - | 78 | - | |||
| Αντίθεση=0Fh | 20 | - | ||||
|
Ρεύμα κατάστασης αναστολής λειτουργίας για VDD |
IDD, SLEEP |
VDD = 1,65V~3,3V, VCC = 7V~16V Οθόνη OFF, Όχι πίνακας συνδεδεμένος |
- |
- |
10 |
μA |
|
Ρεύμα κατάστασης αναστολής λειτουργίας για VCC |
ICC, SLEEP |
VDD = 1,65V~3,3V, VCC = 7V~16V Οθόνη OFF, Όχι πίνακας συνδεδεμένος |
- |
- |
10 |
μA |
Ηλεκτρικές προδιαγραφές
|
Χαρακτηριστικά |
Σύμβολο | Συνθήκες | Ελάχ. | Τυπ. | Μέγ. | Μονάδα | ||
| Κατανάλωση ρεύματος κανονικής λειτουργίας | Όλα τα εικονοστοιχεία ενεργοποιημένα | - | 17 | 25 | mA | |||
| Κατανάλωση ρεύματος κατάστασης αναμονής | Κατάσταση αναμονής 10% εικονοστοιχεία ενεργοποιημένα | - | 0,5 | 1,5 | mA | |||
| Κατανάλωση ισχύος κανονικής λειτουργίας | Όλα τα εικονοστοιχεία ενεργοποιημένα | - | 71,5 | 97,5 | mW | |||
| Κατανάλωση ισχύος κατάστασης αναμονής | Κατάσταση αναμονής 10% εικονοστοιχεία ενεργοποιημένα | - | 6,5 | 19,5 | mW | |||
| Φωτεινότητα | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (Λευκό) |
(x) (y) |
C.I.E. 1931 |
0,24 0,28 |
0,28 0,32 |
0,32 0,36 |
|||
| Αντίθεση σκοτεινού δωματίου | CR | - | 2000:1 | - | - | |||
|
Γωνία θέασης |
- | 160 | - | - | βαθμός | |||

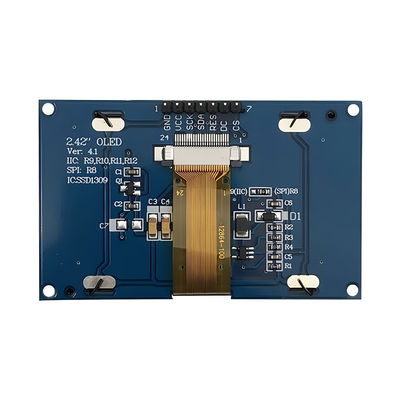

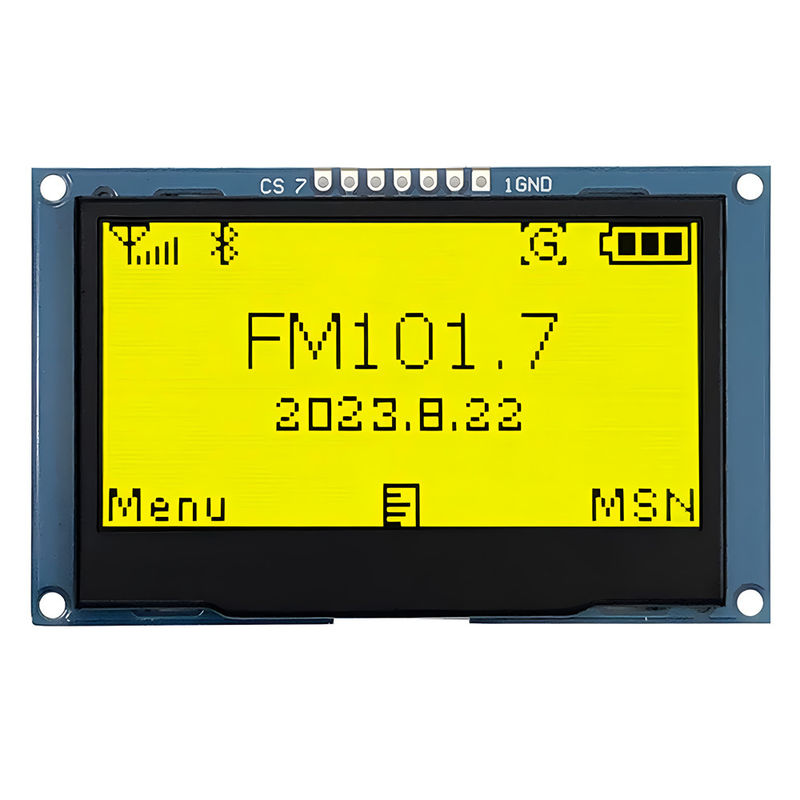

7 Pin Εικόνα προϊόντος OLED 2,42 ιντσών 128x64 SPI Interface
![]()
![]()
![]()
