Λεπτομέρειες:
|
Αριθμό μοντέλου: | SFTO560SH-7316AN (Βάσει του AT056TN52 V.3) | Μέγεθος οθόνης: | Διαγώνιος 5,6 ιντσών |
---|---|---|---|
Ανάλυση: | 640×480 Pixels (RGB Strip) | Φωτεινότητα: | 250 cd/m2 |
Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Τεχνολογία: | TN TFT, Μεταδοτικό |
Διασύνδεση: | 24-bit ψηφιακό RGB | Πίσω φωτισμός: | 15 LED, Διάρκεια ζωής 20.000-30.000 ωρών |
Ηλεκτρική τροφοδοσία: | Διπλή τάση | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | Βιομηχανική ενότητα επίδειξης TFT,Βιομηχανική μονάδα οθόνης LCD TFT,640x480 TFT LCD οθόνη |
Οθόνη TFT 5.6" Βιομηχανικής Κλάσης για Δύσκολες Συνθήκες
Η μονάδα TFT LCD SFTO560SH-7316AN προσφέρει ασυμβίβαστη απόδοση σε απαιτητικές βιομηχανικές εφαρμογές. Σχεδιασμένη σύμφωνα με τις προδιαγραφές AT056TN52 V.3, αυτή η οθόνη 5,6 ιντσών διαθέτει ευκρινή ανάλυση 640×480 με αντιθαμβωτική επιφανειακή επεξεργασία, εξασφαλίζοντας καθαρή ορατότητα υπό υψηλό περιβαλλοντικό φως (φωτεινότητα 250 cd/m², αντίθεση 500:1).
Κατασκευασμένο για Αξιοπιστία
Λειτουργεί απρόσκοπτα από -20°C έως +70°C με αντοχή σε μηχανικούς κραδασμούς 100G. Ιδανικό για αυτοματισμό εργοστασίων, ιατρικές συσκευές και συστήματα μεταφορών όπου η σταθερότητα είναι κρίσιμη. Η διασύνδεση RGB 24 bit υποστηρίζει 16,7M χρώματα, ενώ η διπλή τάση κίνησης εξαλείφει τις παρεμβολές θορύβου σε ηλεκτρικά χαοτικά περιβάλλοντα.
Βασικά Πλεονεκτήματα για Μηχανικούς
✅ Εκτεταμένη Διάρκεια Ζωής Οπίσθιου Φωτισμού: 15 λευκά LED (30.000 ώρες @ 25°C)
✅ Ευέλικτη Ενσωμάτωση: Έλεγχος κατεύθυνσης σάρωσης (L/R, U/D pins)
✅ Στιβαρή Προστασία: Η κατασκευή με στεγανοποίηση σκόνης περνάει τις δοκιμές υγρασίας 240 ωρών
✅ Απλοποιημένη Συμμόρφωση: Πιστοποιημένο ROHS/REACH, συμβατό με συγκόλληση χωρίς Pb
Εφαρμογές
Βιομηχανικά HMIs & Πίνακες Ελέγχου
Φορητός Εξοπλισμός Δοκιμών
Ιατρικές Συσκευές Παρακολούθησης
Εξωτερικά Περίπτερα & Συστήματα Μεταφορών
Τεχνικά Σημεία
Βήμα Pixel: 58.8×176.4μm
Χρόνος Απόκρισης: 25ms (Τυπ.)
Γωνίες Θέασης: 70°(H)/50°(V)
Ακολουθία Ισχύος: Βελτιστοποιημένος χρόνος ON/OFF
Εγγύηση: 1 έτος κάλυψης λειτουργικών ελαττωμάτων
Έτοιμο για Συμμόρφωση
Συμμορφώνεται με τις οδηγίες της ΕΕ ROHS 2011/65/EU, REACH 1907/2006/EC και EMC για απρόσκοπτη ενσωμάτωση σε παγκόσμιο βιομηχανικό εξοπλισμό.
Παραγγελία & Υποστήριξη
Επικοινωνήστε με τα κεντρικά μας γραφεία στο Shenzhen για τιμές όγκου, προσαρμοσμένες επιλογές FPC tail και τεχνική τεκμηρίωση. Όλες οι μονάδες περιλαμβάνουν συσκευασία ασφαλή από ηλεκτροστατική εκφόρτιση και δελτία δεδομένων σύμφωνα με το IEC.
Αίτημα Προσαρμογής
Επικοινωνήστε με sales2@saef.com.cn για σφραγισμένες εκδόσεις IP65, επιλογές χωρητικής αφής ή προσαρμοσμένα σχέδια στεφάνης.
Προδιαγραφές
Χαρακτηριστικά | Λεπτομέρειες |
Μέγεθος Οθόνης (Διαγώνιος) | 5.6” |
Τύπος LCD | TN TFT |
Λειτουργία Οθόνης | Διαπερατό / Κανονικά Λευκό |
Ανάλυση | 640 RGB x 480 |
Κατεύθυνση Θέασης | 12 Η ΩΡΑ |
Κατεύθυνση Αντιστροφής Γκρι Κλίμακας | 6 Η ΩΡΑ |
Περίγραμμα Μονάδας | 126.5(Υ) x 100(V) x 5.7(T) (Σημείωση 1) |
Ενεργή Περιοχή | 112.896(Υ) x84.672(V) |
Μέγεθος Pixel | 58.8*3 x 176.4 |
Διάταξη Pixel | RGB |
Επεξεργασία Επιφάνειας Πολωτή | Αντιθαμβωτικό |
Driver IC | ILI6192A-01&ILI5481A |
Χρώματα Οθόνης | 16.7M |
Διασύνδεση | 24 Bits-RGB Interface |
Με ή Χωρίς Πίνακα Αφής | Χωρίς |
Θερμοκρασία Λειτουργίας | -20~70 |
Θερμοκρασία Αποθήκευσης | -30~80 |
Βάρος | 100 |
Οπτικά Χαρακτηριστικά
Στοιχείο | Σύμβολο | Συνθήκη | Προδιαγραφή | Μονάδα | |||
Ελάχ. | Τυπ. | Μέγ. | |||||
Φωτεινότητα on TFT( If =20mA/LED) |
Lv |
Κανονικά γωνία θέασης θX = φY =0º |
200 |
250 |
- |
cd/m² |
|
Λόγος αντίθεσης(Δείτε 6.3) | CR | 600 | 1000 | - | |||
Χρόνος απόκρισης (Δείτε 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
Λευκό | XW | 0.25 | 0.30 | 0.35 | |||
YW | 0.26 | 0.31 | 0.36 | ||||
Γωνία Θέασης (Δείτε 6.4) |
Οριζόντια | θX+ |
Center CR≥10 |
60 | 70 | - |
Μοίρες |
θX- | 60 | 70 | - | ||||
Κάθετη | φY+ | 40 | 50 | - | |||
φY- | 60 | 70 | - | ||||
Αναλογία NTSC (Gamut) | - | 51.2 | - | % |
Χαρακτηριστικά Οπίσθιου Φωτισμού
Στοιχείο | Σύμβολο | Συνθήκη | Ελάχ. | Τυπ. | Μέγ. | Μονάδα |
Τάση Οπίσθιου Φωτισμού | VLED | Ta=25 ºC, IF=20mA/LED | - | 9.3 | - | V |
Ρεύμα Οπίσθιου Φωτισμού | ILED | Ta=25 ºC, VF=3.1V/LED | - | 100 | - | mA |
Διασπορά Ισχύος | PD | - | 930 | - | mW | |
Ομοιομορφία | Μέσος όρος | 75 | 80 | - | % | |
Διάρκεια ζωής LED (25℃) | - | 20000 | 30000 | - | Ώρες | |
Μέθοδος Οδήγησης | Σταθερό ρεύμα | |||||
Διαμόρφωση LED | 15 Λευκά LED (3 LED σε μία σειρά και 5 ομάδες παράλληλα) |
Εξωτερικές Διαστάσεις
Ορισμός Pin Διασύνδεσης
Αριθμός Pin | Σύμβολο | Είσοδος/Έξοδος | Λειτουργία |
1 | VLED+ | P | Ισχύς για την άνοδο του οπίσθιου φωτισμού LED |
2 | VLED+ | P | Ισχύς για την άνοδο του οπίσθιου φωτισμού LED |
3 | VLED- | P | Ισχύς για την κάθοδο του οπίσθιου φωτισμού LED |
4 | VLED- | P | Ισχύς για την κάθοδο του οπίσθιου φωτισμού LED |
5 | GND | P | Γείωση ισχύος |
6 | VCOM | I | Είσοδος VCOM |
7 | VCC | P | Τροφοδοσία για ψηφιακό κύκλωμα |
8 | MODE | I | Έλεγχος λειτουργίας DE ή HV |
9 | DE | I | Ενεργοποίηση δεδομένων |
10 | VS | I | Είσοδος σήματος Vsync |
11 | HS | I | Είσοδος σήματος Hsync |
12 | B7 | I | Είσοδος μπλε δεδομένων (MSB) |
13 | B6 | I | Είσοδος μπλε δεδομένων |
14 | B5 | I | Είσοδος μπλε δεδομένων |
15 | B4 | I | Είσοδος μπλε δεδομένων |
16 | B3 | I | Είσοδος μπλε δεδομένων |
17 | B2 | I | Είσοδος μπλε δεδομένων |
18 | B1 | I | Είσοδος μπλε δεδομένων |
19 | B0 | I | Είσοδος μπλε δεδομένων (LSB) |
20 | G7 | I | Είσοδος πράσινων δεδομένων (MSB) |
21 | G6 | I | Είσοδος πράσινων δεδομένων |
22 | G5 | I | Είσοδος πράσινων δεδομένων |
23 | G4 | I | Είσοδος πράσινων δεδομένων |
24 | G3 | I | Είσοδος πράσινων δεδομένων |
25 | G2 | I | Είσοδος πράσινων δεδομένων |
26 | G1 | I | Είσοδος πράσινων δεδομένων |
27 | G0 | I | Είσοδος πράσινων δεδομένων (LSB) |
28 | R7 | I | Είσοδος κόκκινων δεδομένων (MSB) |
29 | R6 | I | Είσοδος κόκκινων δεδομένων |
30 | R5 | I | Είσοδος κόκκινων δεδομένων |
31 | R4 | I | Είσοδος κόκκινων δεδομένων |
32 | R3 | I | Είσοδος κόκκινων δεδομένων |
33 | R2 | I | Είσοδος κόκκινων δεδομένων |
34 | R1 | I | Είσοδος κόκκινων δεδομένων |
35 | R0 | I | Είσοδος κόκκινων δεδομένων (LSB) |
36 | GND | P | Γείωση ισχύος |
37 | DCLK | I | Ρολόι δειγματοληψίας |
38 | GND | P | Γείωση ισχύος |
39 | L/R | I | Επιλογή κατεύθυνσης σάρωσης από αριστερά προς τα δεξιά |
40 | U/D | I | Επιλογή κατεύθυνσης σάρωσης πάνω ή κάτω |
41 | VGH | I | Θετική ισχύς για το πρόγραμμα οδήγησης σάρωσης |
42 | VGL | I | Αρνητική ισχύς για το πρόγραμμα οδήγησης σάρωσης |
43 | AVDD | P | Τροφοδοσία για αναλογικό κύκλωμα |
44 | RESET | I | Επαναφορά |
45 | POL | O | Επιλογή πολικότητας για το σήμα ελέγχου αντιστροφής γραμμής |
46 | VCOM | I | Είσοδος VCOM |
47 | NC | - | Χωρίς σύνδεσμο |
48 | NC | - | Χωρίς σύνδεσμο |
49 | NC | - | Χωρίς σύνδεσμο |
50 | NC | - | Χωρίς σύνδεσμο |

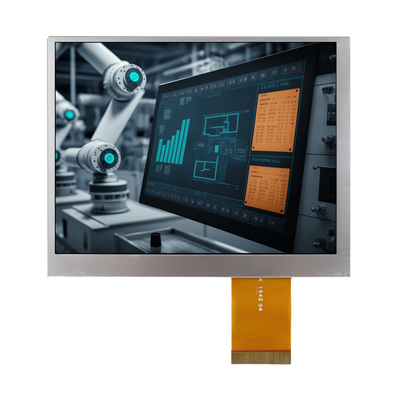

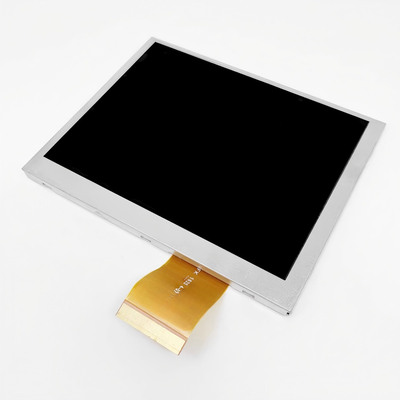

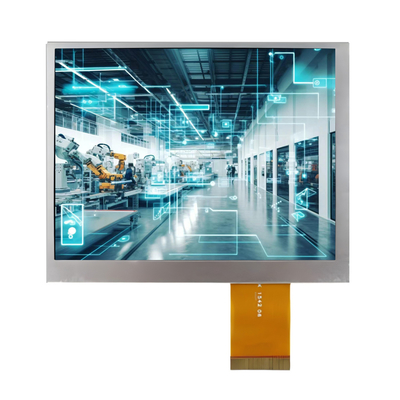

Εικόνα προϊόντος
