Λεπτομέρειες:
|
| Προϊόν: | 1.22 ιντσών οθόνη TFT LCD | οθόνη αφής: | Χωρίς οθόνη αφής (προσαρμόσιμη) |
|---|---|---|---|
| Απόφαση: | 240x204 | Κατεύθυνση θέασης: | IPS πλήρης γωνία θέασης ((80/80/80/80) |
| Κύκλος ελέγχου οδηγού: | ST7789V | Αριθμός πιν: | 14 πινάκια |
| Σύνδεση: | Τύπος συνδετήρων FPC | Φωτεινότητα επιφάνειας: | 300 cd/m2 (νιτ) |
| Διασύνδεση: | ΠΕΠ | Ζωή των LED: | 40,000 ώρες |
| Επισημαίνω: | Κυκλική LCD επίδειξη ΔΙΕΘΝΏΝ ΕΙΔΗΣΕΟΓΡΑΦΙΚΏΝ ΠΡΑΚΤΟΡΕΊΩΝ,240x204 κυκλική επίδειξη LCD,COem γύρω από την επίδειξη LCD |
||
SF-TC122B-8807A1-N ΕΠΙΠΕΔΗΣΗ 2023-09-10.pdf
1.22 ιντσών Στρογγυλή κυκλική οθόνη LCD TFT 240x204 Dots IPS Πλήρης γωνία θέασης εισαγωγή προϊόντος
Η SAEF TECHNOLOGY SF-TC122B-8807A1-N είναι μια διαγώνια μεγέθους 1,22 ιντσών στρογγυλή μορφή IPS τύπου TFT LCD οθόνης με ανάλυση 240x204 pixels.
Σύντομες λεπτομέρειες για το προϊόν:
1. LCD Μέγεθος: 1,22 ′′ TFT
2Ανάλυση: 240x204
3Γωνία θέασης: όλα
4Διάμετρος περίγραμμα: 33,66x33,02x1,5 mm
5Δικτυακό πλάνο οδήγησης LCD: ST7789V
6Τύπος διεπαφής LCD: SPI
7Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C
8. Πίνακας αφής: Χωρίς οθόνη αφής (προσαρμόζεται)
| Προϊόν: | 1.22 ιντσών TFT οθόνη LCD | Εικόνα αφής: | Χωρίς οθόνη αφής (προσαρμόσιμη) |
|---|---|---|---|
| Ψήφισμα: | 240x204 | Κατεύθυνση θέασης: | IPS Πλήρης γωνία προβολής (80/80/80/80) |
| Διοικητικός παράγοντας | ST7789V | Αριθμός πιν: | 14 πινές |
| Σύνδεση: | Τύπος συνδέσμου FPC | Φωτεινότητα επιφάνειας: | 300 Cd/m2 (νίτσες) |
| Διασύνδεση: | ΠΕΠ | Διάρκεια ζωής LED: | 40,000 ώρες |
1.22 ιντσών Στρογγυλή κυκλική οθόνη LCD οθόνη TFT 240x204 κουκίδες IPS Σχέδιο προϊόντος
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LEDK2 | Ο | Καθοδικός LED |
| 2 | LEDK1 | Ο | Καθοδικός LED |
| 3 | LEDA | Ο | Άνωση LED |
| 4 | Εθνική Τράπεζα | Εγώ... | Γη |
| 5 | ΕΜΑΡΚΑ | Εγώ... | Το φαινόμενο της σχισμής της πινής εξόδου συγχρονίζει το MCU με το γράψιμο του πλαισίου, ενεργοποιείται από την εντολή S / W. |
| 6 | ΔΕΠ | Εγώ... | Εμφάνιση σήματος εισόδου δεδομένων |
| 7 | SCLK | Εγώ... | Στην κατά σειρά διεπαφή, αυτό χρησιμοποιείται ως SCL. |
| 8 | RS | Εγώ... | Εγγραφή σήματος επιλογής |
| 9 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 10 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 11 | ΔΕΔΔΚ | Εγώ... | Ηλεκτρική τροφοδοσία 2.8V/1.8V Πρόταση |
| 12 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 13 | Εθνική Τράπεζα | Εγώ... | Γη |
| 14 | Εθνική Τράπεζα | Εγώ... | Γη |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 3.0-3.6 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=3,3V,Ta=25°C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 3.0 | 3.3 | 3.6 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | ΔΕΠ | - | mA | VDD=3,3V, Ta=25°C |
| Τεχνική ένταση | ΧΙΒ | 0.7VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - | ΔΕΠ | - | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | - | 3.2 | V | Αν=40mA | - | |
| Τρόπος τροφοδοσίας | Αν | - | 40 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 128 | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
- | 150 | - | Cd/m2 | Αν=40mA | - |
| Ομοιομορφία για το LCM | - | 70 | 75 | - | % | Αν=40mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||

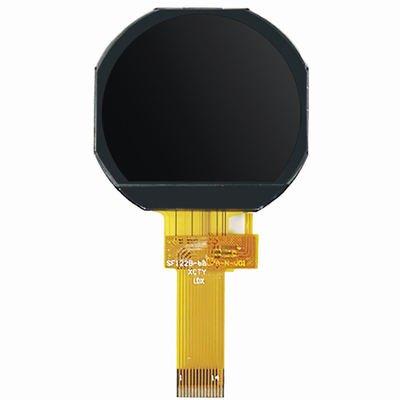

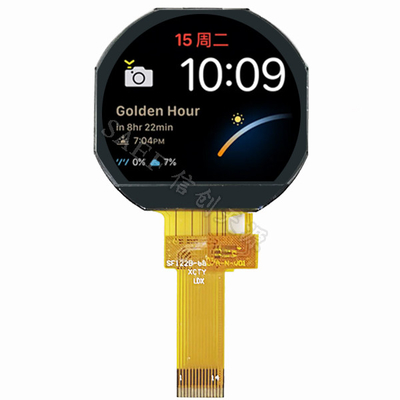

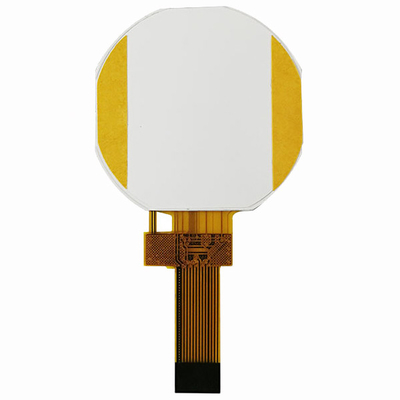

1.22 ιντσών Στρογγυλή κυκλική οθόνη LCD TFT 240x204 Dots IPS Εικόνα προϊόντος
