Λεπτομέρειες:
|
| Προϊόν: | 0.85 ιντσών μικροσκοπικό TFT IPS | Απόφαση: | 128x128 εικονοκύτταρα |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | NV3023A ή ισοδύναμο | Σχεδιασμός Dim.: | 17.6 x 20,6 x 1,45 mm |
| Εικόνα αφής: | Χωρίς αφή | Κάλυψη γυαλιού: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | Όλες οι γωνίες θέασης IPS | Διασύνδεση: | MCU 8 bits (προσαρμόσιμη) |
| Σύνδεση: | συγκολλώντας τύπος | Αριθμός πιν: | 28 καρφίτσες (προσαρμόσιμες) |
| Φωτεινότητα επιφάνειας: | 350 cd/m2 (νιτ) | Τύπος φωτισμού πίσω: | Άσπρες οδηγήσεις |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Τετραγωνική LCD επίδειξη 0,85 ιντσών,128X128 τετραγωνική επίδειξη LCD |
||
** Κατεβάστε το δελτίο δεδομένων **
SF-TC085AS-8980A-N ΕΠΙΛΗΨΗ.pdf

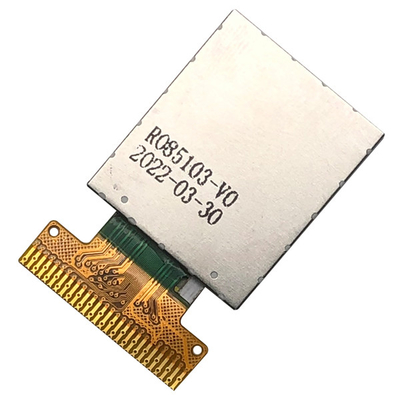

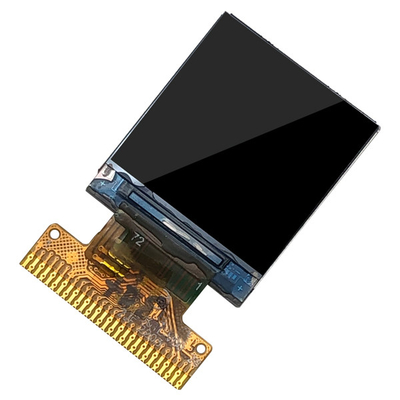

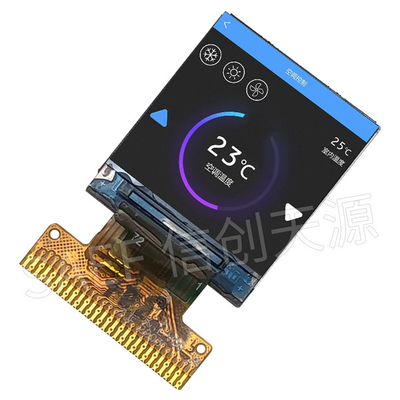

Περιγραφή προϊόντος: 0,85 ιντσών 128x128 τετραγωνικός τύπος IPS TFT LCD MCU οθόνη διεπαφής
Παρουσιάζουμε την συμπαγή οθόνη μας IPS TFT LCD, υψηλής ανάλυσης ιδανική για διάφορες εφαρμογές.Αυτή η υψηλής ποιότητας οθόνη διαθέτει καθαρή και ζωντανή ανάλυση 128x128 pixel, φέρνοντας τα οπτικά σας στη ζωή με απότομη σαφήνεια και πλούσια χρώματα.
Βασικά χαρακτηριστικά:
Μικρό μέγεθος:Μετρώντας μόνο 0,85 ίντσες διαγώνια, αυτή η οθόνη είναι ιδανική για έργα όπου ο χώρος είναι περιορισμένος, συμπεριλαμβανομένων φορητών συσκευών, φορητών συσκευών και εφαρμογών IoT.
Τεχνολογία IPS:Το In-Plane Switching (IPS) παρέχει ευρεία γωνία θέασης και εξαιρετική αναπαραγωγή χρωμάτων, εξασφαλίζοντας συνεπή ποιότητα εικόνας από διάφορες προοπτικές.
Υψηλή ανάλυση:Η ανάλυση 128x128 pixel παρέχει καθαρές και λεπτομερείς εικόνες, καθιστώντας την κατάλληλη για εφαρμογές υψηλής γραφικής έντασης και απρόσκοπτες διεπαφές χρήστη.
Εύκολη ενσωμάτωση:Σχεδιασμένη με μια διεπαφή MCU, αυτή η οθόνη LCD απλοποιεί τις συνδέσεις με τους μικροελεγκτές, καθιστώντας την απλή να ενσωματωθεί στα υπάρχοντα συστήματά σας.
Πολυδιάστατες εφαρμογές:Ιδανικό για χρήση σε έξυπνες συσκευές, ρομποτική, καταναλωτικά ηλεκτρονικά, και κάθε έργο που απαιτεί μια συμπαγή λύση οθόνης.
Μικρή κατανάλωση ενέργειας:Σχεδιασμένη για αποτελεσματικότητα, αυτή η οθόνη καταναλώνει ελάχιστη ενέργεια, παρατείνοντας τη διάρκεια ζωής της μπαταρίας των φορητών συσκευών.
Αδύναμη απόδοση:Με την ανθεκτική κατασκευή και την αξιόπιστη απόδοσή της, η οθόνη αυτή είναι σχεδιασμένη για μακροζωία και αξιόπιστη χρήση σε διάφορα περιβάλλοντα.
Αναβαθμίστε το έργο σας με την οθόνη IPS TFT LCD MCU Interface Display, μεγέθους 0,85 ιντσών 128x128 ιντσών, και βιώστε το τέλειο συνδυασμό μεγέθους, ποιότητας και λειτουργικότητας!
| Χαρακτηριστικά | Λεπτομέρειες | Μονάδα |
| Μέγεθος οθόνης (διαγώνιο) | 0.85 | χιλιοστό |
| Τύπος οθόνης LCD | α-Si TFT | - |
| Τρόπος εμφάνισης | IPS / Μεταδοτικό / Συνήθως μαύρο | - |
| Απόφαση | 128RGB x 128 | - |
| Δείτε την κατεύθυνση | Όλα | Καλύτερη εικόνα |
| Σύνοψη ενότητας | 17.6 ((H) ×20.6 ((V) ×1.45 ((T) (Σημείωση 1) | μμ |
| Σχέδιο ΤΠ | Α/Χ | μμ |
| Περιοχή παρακολούθησης TP | Α/Χ | μμ |
| Ενεργός χώρος TP | Α/Χ | μμ |
| Ενεργός χώρος | 15.2064 (H) ×15.2064 ((V) | μμ |
| Πεδίο παρακολούθησης | Α/Χ | μμ |
| Εμφάνιση χρωμάτων | 65 χιλιάρικα. | - |
| Διασύνδεση | 4-SPI | - |
| Κύκλος ελέγχου οδηγού | NV3023A | - |
| Θερμοκρασία λειτουργίας | -20 ¢60 | oC |
| Θέρμανση αποθήκευσης | - 30 ¢ 70 | oC |
| Βάρος | ΔΕΠ | g |
Γενικές ερωτήσεις
Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: Για προϊόντα εκτός αποθεματικού, δείγματα στο απόθεμα αμέσως. 1-1.5 εβδομάδες για την επαναπαραγωγή δείγματος. 4-6 εβδομάδες για μαζική παραγωγή. Για προϊόντα σχεδιασμού, 2-3 ημέρες για πρόταση σχεδιασμού;2 ώρες για τη δειγματοληψία κατά την έγκριση σχεδίου· 5-6 ώρες για δοκιμαστική εκτέλεση/μαζική παραγωγή κατά την έγκριση του δείγματος.
Ε. Έχετε κάποιο όριο MOQ για παραγγελία δειγμάτων και παραγωγής;
Α: Χαμηλή MOQ. 3-5pcs για έλεγχο δειγμάτων είναι διαθέσιμα. Η MOQ μαζικής παραγωγής είναι συνήθως 1K / παρτίδα. Υποστηρίζουμε qty χαμηλότερο από το MP MOQ για παραγγελία trail-run / PP-run.
Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;
Α: Αποστολή με DHL, UPS, FedEx ή TNT. Χρειάζεται 5-7 ημέρες για να φτάσει. Αεροπορική και θαλάσσια αποστολή είναι επίσης προαιρετική.
Ε. Πώς προχωράω σε παραγγελία για μονάδα LCD;
Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.
Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί κατάθεση για επίσημη παραγγελία.
Τέταρτον, κανονίζουμε την παραγωγή.
Ε6: Είναι εντάξει να εκτυπώσω το λογότυπό μου στο προϊόν LCD;
Α: Ναι. Παρακαλούμε ενημερώστε μας επίσημα στο στάδιο του σχεδιασμού, και θα κάνουμε δείγματα με το λογότυπό σας για τη δοκιμή δείγματος και την έγκριση σας. Μετά την έγκριση δείγματος, η μαζική παραγωγή θα ακολουθήσει τα εγκεκριμένα δείγματα.
Ε: Προσφέρετε εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 1 έτος εγγύηση στα προϊόντα μας.
Ε8: Πώς να αντιμετωπίσετε το ελαττωματικό;
Α: Πρώτον, τα προϊόντα μας παράγονται σε αυστηρό σύστημα ελέγχου ποιότητας και το ελαττωματικό ποσοστό θα είναι μικρότερο από 0,2%.
Δεύτερον, κατά τη διάρκεια της περιόδου εγγύησης, θα στείλουμε νέα LCD με νέα παραγγελία για μικρές ποσότητες.Θα τα επισκευάσουμε και θα σας τα στείλουμε ξανά ή μπορούμε να συζητήσουμε την λύση συμπεριλαμβανομένης της επανέκδοσης σύμφωνα με την πραγματική κατάσταση..
Εξωτερική διάσταση
Ορισμός καρφίτσης διεπαφής
| ΟΧΙ | ΣΥΜΒΟΛΟ | ΕΠΙΧΡΗΜΑ |
| 1 | Εθνική Τράπεζα | Σημείο ισχύος |
| 2-6 | Εθνική Κεντρική Αρχή | TΔεν συνδέεται |
| 7 | Εθνική Τράπεζα | Σημείο ισχύος |
| 8 | ΔΕΔ | Ηλεκτρική τροφοδοσία για αναλογικό, VDD=2,5V~3,3V. |
| 9 | IM2 | IM2 = ∆1 ∆1, παράλληλη διεπαφή MCU· IM2 = ∆0 ∆1, σειριακή διεπαφή |
| 10 | SPI4W | SPI4W = ∆0 ∆, 3-γραμμή SPI ή 2 γραμμή δεδομένων SPI ενεργοποιημένη; SPI4W = ∆1 ∆, 4-γραμμή SPI ενεργοποιημένη. |
| 11 | ΚΑ | Σφραγίδα επιλογής τσιπ, χαμηλή ενεργοποίηση, υψηλή απενεργοποίηση. |
| 12 | Επαναφορά | Αυτό το σήμα θα επαναφέρει τη συσκευή και πρέπει να εφαρμοστεί για να αρχίσει σωστά το τσιπ. |
| 13 | Δ/Κ | Εμφάνιση δεδομένων / πινάκης επιλογής εντολών σε παράλληλη διεπαφή MCU. Αυτή η πινάκη χρησιμοποιείται για να είναι ρολόι σε τετραγραμμική σειριακή διεπαφή. |
| 14 | WR | Γράψτε παράλληλη διεπαφή MCU, εμφανίστε δεδομένα / πινάκια επιλογής εντολών σε τετραγραμμική σειριακή διεπαφή. |
| 15 | ΕΠ και ΕΤ | Διαβάστε παράλληλη διεπαφή MCU |
| 16 | D0 | Τα δεδομένα παράλληλης διεπαφής MCU, SPI θα πρέπει να χρησιμοποιούν SDA |
| 17-23 | Δ1-Δ7 | Δεδομένα παράλληλης διεπαφής MCU |
| 24 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση |
| 25 | ΔΕΔΔΚ | Η παροχή ενέργειας για το σύστημα I/O. IOVCC= 1,65V~3,3V |
| 26 | LEDA | Άνωση LED |
| 27 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση |
| 28 | LEDK | Καθοδικός LED |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα | |
| Πρόσθετη τάση | Ηλεκτρική τροφοδοσία | ΔΕΔ | -Ούτε ένα.3 | +4.6 | V |
| Ανάλογο | - | - | - | V | |
| ΙΟ | ΔΕΔΔΑ | -Ούτε ένα.3 | +4.6 | V | |
| Τεχνολογία | Vi | -Ούτε ένα.3 | IOVDD+0.3 | V | |
| Θέρμανση αποθήκευσης | T stg | - 30 | +70 | oC | |
| Θερμοκρασία λειτουργίας | Επ. | -20 | +60 | oC | |
| Ενυδάτωση αποθήκευσης |
H στγ |
10 | Σημείωση 1 | % RH | |
| Υγρασία λειτουργίας | H op | 10 | Σημείωση 1 | % RH | |
Ηλεκτρική προδιαγραφή
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
| Πρόσθετη τάση | Ηλεκτρική τροφοδοσία | ΔΕΔ | 2.4 | 2.8 | 3.3 | V |
| Ανάλογο | ΚΑΠ | 2.4 | 2.8 | 3.3 | V | |
| ΙΟ | ΔΕΔΔΑ | 1.65 | 1.8/2.8 | 3.3 | V | |
| Λογική Χαμηλή τάση εισόδου | VIL | -0.3IOVDD | - | 0.3IOVDD | V | |
| Λογική Υψηλή τάση εισόδου | ΧΙΒ | 0.7IOVDD | - | ΔΕΔΔΑ | V | |
| Λογική Χαμηλή τάση εξόδου | Αερομεταφορές | - | - | 0.2IOVDD | V | |
| Λογική Υψηλή τάση εξόδου | VOH | 0.8IOVDD | - | - | V | |
| Τρέχουσα κατανάλωση | Κανονική εμφάνιση | Επενδύσεις | - | 3.5 | - | mA |
| Κατάσταση αναμονής | Επενδύσεις | - | 10 | - | UA | |
| Συχνότητα καρέ | fFR | - | 60 | - | Hz | |
Οπτικές προδιαγραφές
| Πίσω φωτισμός ενεργοποιημένος (μεταδοτική λειτουργία) | Άρθρο | Σύμβολο | Υπόθεση | Προδιαγραφές | Μονάδα | |||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||||
| Φωτεινότητα στην επιφάνεια ((If = 20mA) |
Επτά |
Συνήθως Παρακολούθηση γωνία θX = θY =0o |
330 |
350 |
- |
cd/m2 |
||
| Αναλογία αντίθεσης | Επενδύσεις | - | 600 | - | - | |||
| Χρόνος απόκρισης | ΤΡ | - | 10 | 20 |
ms |
|||
| ΔΕ | - | - | 20 | 30 | ||||
|
Χρωματοποίηση Διαπεραστική |
Κόκκινο | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| ΥΡ | 0.290 | 0.320 | 0.350 | - | ||||
| Πράσινο | XG | 0.270 | 0.300 | 0.330 | - | |||
| ΥΓ | 0.540 | 0.570 | 0.600 | - | ||||
| Μπλε | XB | 0.104 | 0.134 | 0.164 | - | |||
| YB | 0.097 | 0.127 | 0.157 | - | ||||
| Λευκό | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
| Γωνία θέασης | Οριζόντια | θX+ |
Κέντρο CR≥10 |
- | 80 | - |
Δέκα. |
|
| θX- | - | 80 | - | |||||
| Βόρειος | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| NTSC αναλογία (Gamut) | - | - | - | 60 | - | % | ||
