Επίδειξη 1,3 διεπαφών OLED SPI καρφίτσα ίντσας OLED I2c 7 με το ολοκληρωμένο κύκλωμα οδηγών SH1106

SFOM130YZ7-12864WB-01 Προδιαγραφή.pdf
1.3 ιντσών OLED, SPI OLED οθόνη Περιγραφή

Το μοντέλο SFOM130YZ7-12864WB-01 είναι το στοιχείο επέκτασης του SF-OS130YZ-12864WB-01 το οποίο έχει μια πλακέτα PCB στο μοντέλο. Έχει διαγώνιο 1,3 ίντσες, κατασκευασμένο από 128x64 pixels.Αυτή η πλακέτα PCB με τέσσερις οπές τοποθέτησης είναι μια εύκολη μέθοδος για τους πελάτες να στερεώσουν τις ενότητες στις εφαρμογές τους. Η μονάδα SFOM130YZ7-12864WB-01 είναι ενσωματωμένη με SH1106 IC. υποστηρίζει 4-σύρματη διεπαφή SPI. προαιρετική διεπαφή I2C, καθήκον οδήγησης 1/64, τάση τροφοδοσίας για λογική είναι από 3.3V ~ 5V,Επίπεδο I/O 5V έως 3V με κυκλώματα μετατροπής, η οθόνη με 50% ρεύμα πίνακα ελέγχου είναι 80mA @ 3.3VDD (τυπική τιμή). Η σύνδεση του ενότητας είναι 7 πινάκια κεφαλής, προαιρετική σύνδεση 4 πινών κεφαλής.
Η εν λόγω μονάδα OLED είναι κατάλληλη για εφαρμογές έξυπνου οικιακού εξοπλισμού, ιατρικής συσκευής, έξυπνου ελέγχου, μετρητή κλπ. Μπορεί να λειτουργεί σε θερμοκρασίες από -40 °C έως +85 °C.


1. 1,3 ιντσών μίνι οθόνη OLED με ανάλυση 128X64 και chipset SH1106
2- Υπερ-χαμηλή κατανάλωση ενέργειας: πλήρης οθόνης φωτισμός 0,08w
3Τέσσερις οπές για εύκολη εγκατάσταση
4. Τύπος διεπαφής: SPI (μπορεί να αλλάξει σε IIC)
5. Υποστηρίζει μια ποικιλία τσιπ ελέγχου: πλήρως συμβατό με την σειρά Arduino 51, την σειρά msp430, το stm32/2 CSR IC, ETC
6Τεχνολογική τάση: DC 3V - 5V


Χαρακτηριστικά




1.3 ιντσών OLED, SPI OLED οθόνη

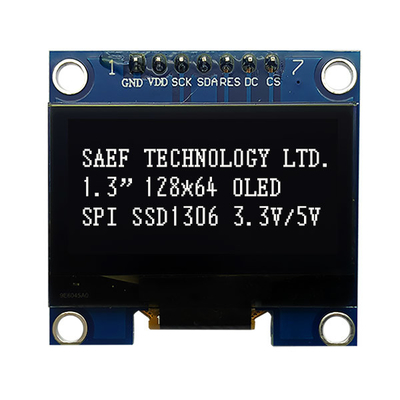

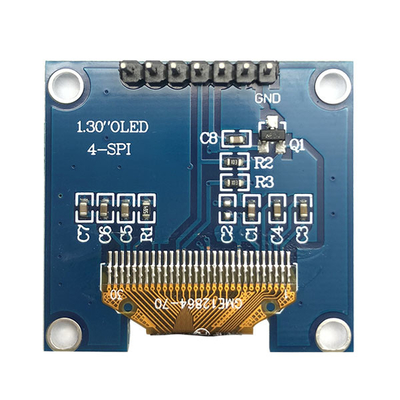

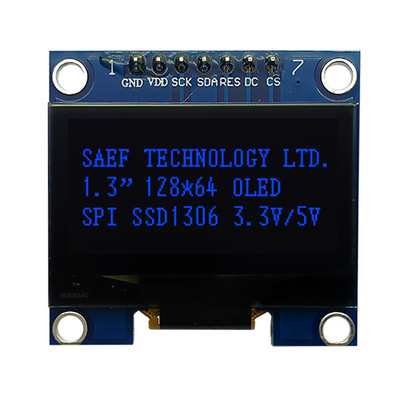

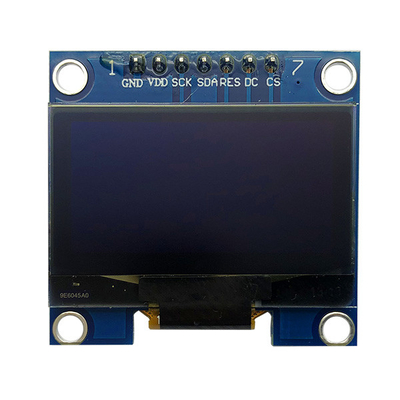

1.3 ιντσών OLED, SPI OLED οθόνη πραγματική εικόνα προϊόντος




Γενικά ερωτήματα:

Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.

Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: Για προϊόντα εκτός αποθεματικού, δείγματα στο απόθεμα αμέσως. 1-1.5 εβδομάδες για την επαναπαραγωγή δείγματος. 4-6 εβδομάδες για μαζική παραγωγή. Για προϊόντα σχεδιασμού, 2-3 ημέρες για πρόταση σχεδιασμού;2 ώρες για τη δειγματοληψία κατά την έγκριση σχεδίου· 5-6 ώρες για δοκιμαστική εκτέλεση/μαζική παραγωγή κατά την έγκριση του δείγματος.

Ε. Έχετε κάποιο όριο MOQ για παραγγελία δειγμάτων και παραγωγής;
Α: Χαμηλή MOQ. 3-5pcs για έλεγχο δειγμάτων είναι διαθέσιμα. Η MOQ μαζικής παραγωγής είναι συνήθως 1K / παρτίδα. Υποστηρίζουμε qty χαμηλότερο από το MP MOQ για παραγγελία trail-run / PP-run.

Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;
Α: Αποστολή με DHL, UPS, FedEx ή TNT. Χρειάζεται 5-7 ημέρες για να φτάσει. Αεροπορική και θαλάσσια αποστολή επίσης προαιρετική.

Ε. Πώς προχωράω σε παραγγελία για μονάδα LCD;
Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.
Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί την κατάθεση για την επίσημη παραγγελία.
Τέταρτον, κανονίζουμε την παραγωγή.

Ε6: Είναι εντάξει να εκτυπώσω το λογότυπό μου στο προϊόν LCD;
Α: Ναι. Παρακαλούμε ενημερώστε μας επίσημα στο στάδιο του σχεδιασμού, και θα κάνουμε δείγματα με το λογότυπό σας για τη δοκιμή δείγματος και την έγκρισή σας.

Ε: Προσφέρετε εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 1 έτος εγγύηση στα προϊόντα μας.

Ε8: Πώς να αντιμετωπίσετε το ελαττωματικό;
Α: Πρώτον, τα προϊόντα μας παράγονται σε αυστηρό σύστημα ελέγχου ποιότητας και το ελαττωματικό ποσοστό θα είναι μικρότερο από 0,2%.
Δεύτερον, κατά τη διάρκεια της περιόδου εγγύησης, θα στείλουμε νέα LCD με νέα παραγγελία για μικρές ποσότητες.Θα τα επισκευάσουμε και θα σας τα στείλουμε ξανά ή μπορούμε να συζητήσουμε την λύση συμπεριλαμβανομένης της επανέκδοσης σύμφωνα με την πραγματική κατάσταση..



ΦΑΜΒΙΚΑ ΚΑΙ ΕΠΙΣΤΑΣΗΣ






Κλειστή λέξη αναζήτησης: 1.3 OLED, OLED 1.3, 1.3 "OLED, OLED 1.3", 1.3 ιντσών OLED, OLED 1.3 ιντσών, 1.3 ιντσών PMOLED, PMOLED 1.3 ιντσών, Γράφημα 1.3 ιντσών OLED, 12864 OLED, OLED οθόνη 128x64.
