Λεπτομέρειες:
|
| Προϊόν: | TFT 4 ιντσών | Απόφαση: | 320×320 Pixels |
|---|---|---|---|
| Διασύνδεση: | ΜΚΟ SPI | οθόνη αφής: | με PCAP CTP |
| Διάσταση αφής: | 84.0(W) x84.0(H) x3.37(T) (mm) | Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης |
| Αριθμός πιν: | 40 πινάκια | Σύνδεση: | ΔΕΠ |
| Φωτεινότητα επιφάνειας: | 300 Cd/m2 | Δύναμη προμήθειας: | 3.3 V |
| Τρέχουσα κατανάλωση: | 20 μΑ | Εργασιακή θερμοκρασία.: | -20°C έως +70°C |
| Ζωή: | 40000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 4 επιτροπή 320x320 ίντσας LCD,4 επιτροπή 3.3V ίντσας LCD,MCU 4 ίντσα TFT LCD |
||

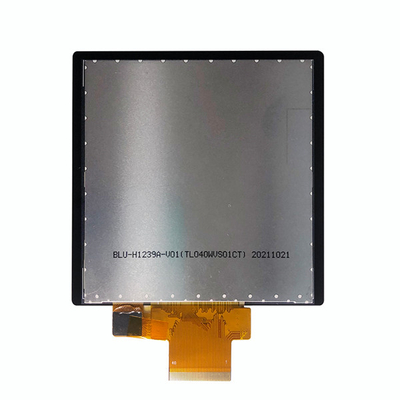

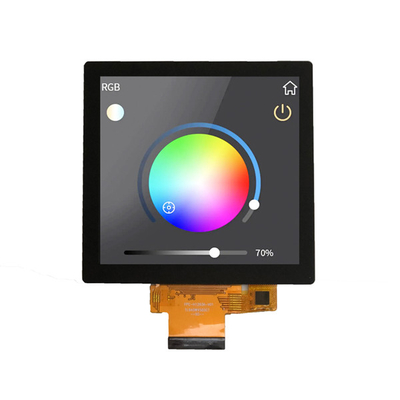

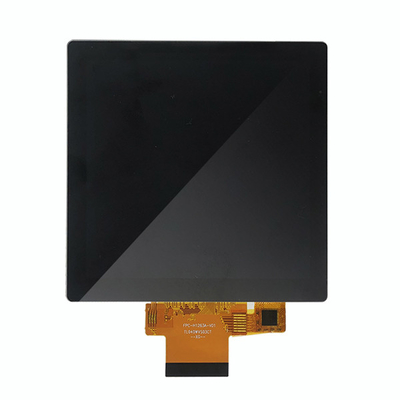

Σχετικά με αυτό το αντικείμενο SF-TO400DX-8979A-CT
Ανυψώστε τα έργα σας με το 4 ιντσών TFT LCD Display Panel μας, με καθαρή ανάλυση 320 x 320 τετραγωνικών.καθιστώντας την την ιδανική λύση για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των καταναλωτικών ηλεκτρονικών συσκευών, συσκευές χειρός και βιομηχανικό εξοπλισμό.
Βασικά χαρακτηριστικά:
Εφαρμογές:Ιδανικό για ένα ευρύ φάσμα τομέων, συμπεριλαμβανομένων:
Γιατί να επιλέξετε το 4 ιντσών TFT LCD Display Panel μας;
Κατασκευασμένο με ακρίβεια και ποιότητα στο μυαλό, το TFT LCD πάνελ μας εξασφαλίζει μακροχρόνια λειτουργικότητα και απόδοση.Ιδανικό για προγραμματιστές και κατασκευαστές που αναζητούν αξιόπιστες οθόνες υψηλής ανάλυσης για καινοτόμα έργα.
Προδιαγραφές:
Μεταμορφώστε το προϊόν σας με την εργοστασιακή μας προμήθεια 4 ιντσών TFT LCD οθόνης.Παραγγείλτε σήμερακαι να βιώσετε απαράμιλλη οπτική ποιότητα και απόδοση για το επόμενο έργο σας!
| Προϊόν: | TFT 4 ′′ ίντσες |
|---|---|
| Ψήφισμα: | 320×320 Pixels |
| Διασύνδεση: | ΜΚΟ SPI |
| Εικόνα αφής: | Με PCAP χωρητική οθόνη αφής |
| Μέγεθος φακού: | 84.0(W) x 84.0 (H) x 3.37 (T) mm |
| Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες (85/85/85/85) |
| Αριθμός πιν: | 40 πινάκια |
| Σύνδεση: | Συμπλέκτης |
| Φωτεινότητα επιφάνειας: | 300 Cd/m2 |
| Δύναμη παροχής: | 3.3 V |
| Τρέχουσα κατανάλωση: | 20 mA |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Διάρκεια ζωής: | 40000 ώρες |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Εξωτερικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Περιγραφή | Όταν δεν χρησιμοποιείται | |||
| 1 | LEDA | Β/Λ θετική καρφίτσα | Επικεφαλής | |||
| 2 | LEDK | Αρνητική καρφίτσα B/L | Επικεφαλής | |||
| 3 | LEDK | Αρνητική καρφίτσα B/L | Επικεφαλής | |||
| 4 | Εθνική Τράπεζα | Γη | Επικεφαλής | |||
| 5 | ΚΑΠ | Ηλεκτρική τροφοδοσία (2.8-3.3V) | Επικεφαλής | |||
| 6 | ΔΕΔΔΚ | Ηλεκτρική τροφοδοσία I/O (1.8-3.3V) | Επικεφαλής | |||
| 7 | ΤΕ | Έκδοση φαινομένου σχίσματος | Ανοιχτό | |||
| 8 | ΚΑ | Πιν για την επιλογή των τσιπ. | Επικεφαλής | |||
| 9 | RS | Εμφάνιση δεδομένων/επιλογή εντολήςDCX= ∆ 1 ∆: εμφάνιση δεδομένων ή παραμέτρων. DCX = ∆0 ∆: δείκτης καταγραφής / εντολή. |
Επικεφαλής | |||
| 10 | WR/SCK | Ενεργοποιήστε την εγγραφή στη διεπαφή MCU.Στη λειτουργία SPI, αυτή η καρφίτσα είναι sck | Επικεφαλής | |||
| 11 | ΕΠ και ΕΤ | Διαβάστε ενεργοποιήστε | Εθνική Τράπεζα | |||
| 12 | ΔΕΠ | Πιν εισόδου/εξόδου διεπαφής SPI. | Επικεφαλής | |||
| 13 | ΔΕΠ | Πιν εξόδου διεπαφής SPI. | Επικεφαλής | |||
| 14 | Εθνική Τράπεζα | Γη | Επικεφαλής | |||
| 15-30 | D0-D15 | Οριζόντια είσοδος συγχρονισμού | Εθνική Τράπεζα | |||
| 31 | Επαναφορά | Αυτό το σήμα θα επαναφέρει τη συσκευή και πρέπει να εφαρμοστεί για να αρχικοποιήσει σωστά το τσιπ | Επικεφαλής | |||
| 32 | IM2 | Δοκιμαστικό μέσο | IM2=0 | MCU 16 BIT | Χρησιμοποιείται D[ 15:0] | Επικεφαλής |
| IM0= 1 | IM2=0 | MCU 8 BIT | Χρησιμοποιείται D[7:0] | |||
| 33 | Δελτίο ΕΕ | IM0= 1 | IM2= 1 | 4Line SPI | CS,RS,SCK.SDI | Επικεφαλής |
| Δοκιμαστικό μέσο | IM2= 1 | Αποθεματικό | Επικεφαλής | |||
| 34 | Εθνική Τράπεζα | Γη | Επικεφαλής | |||
| 35 | TP_INT | TP Διακοπή στο host | Ανοιχτό | |||
| 36 | TP_SDA | Εισαγωγή και έξοδος δεδομένων TP I2C | Ανοιχτό | |||
| 37 | TP_SCL | Εισαγωγή ρολογιού TP I2C | Ανοιχτό | |||
| 38 | TP_RES | Εξωτερική επαναφορά TP, χαμηλή ενεργοποίηση | Ανοιχτό | |||
| 39 | TP_VCI | Ηλεκτρική τροφοδοσία TP (2.8-3.3V) | Ανοιχτό | |||
| 40 | Εθνική Τράπεζα | Γη | Επικεφαλής | |||
