Λεπτομέρειες:
|
| Προϊόν: | Εικονική οθόνη LCD 240x128 | Απόφαση: | 240x128 κουκίδες |
|---|---|---|---|
| Τύπος οθόνης LCD: | FSTN, θετική, διαφραστική | Οπτική: | η ώρα 6:00 |
| Σχεδιασμός Dim.: | 66.0(L) x 44,3(W) x 5,1 ((T) mm | Πεδίο παρακολούθησης: | 61.0(L) x 33.8 ((W) mm |
| Πίσσα σημείων: | 00,21 x 0,21 mm | Μέθοδος οδήγησης: | 1/12 Ασφάλεια, 1/12 |
| θερμοκρασία λειτουργίας: | -20°C έως +70°C | Αριθμός πιν: | 30 καρφίτσες (μπορούν να προσαρμοστούν) |
| Διασύνδεση: | ΜΚΟ (προσαρμόσιμη) | VDD: | 3V |
| Συνδετήρας: | Συμπλήρωση (προσαρμόσιμη) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 240x128 μονοχρωματική γραφική επίδειξη LCD,Μονοχρωματική γραφική LCD επίδειξη MCU,8Bits 240x128 γραφικό LCD |
||
Εικαστική οθόνη LCD 240x128 διακρίσεις FSTN Positive UC1638C 8 Bits MCU Διασύνδεση με λευκό φως LED 3V
240x128 Χαρακτηριστική μονάδα LCD Περιγραφή
Το SF-240128-004A είναι ένα μονοχρωμικό μοντέλο οθόνης LCD 240x128 COG. Το μέγεθος του μοντέλου είναι 66.0 x 44.3 x 5.1 mm. Η περιοχή προβολής είναι 61 x 33.8 mm.υποστήριξη διεπαφής 6800 (προεπιλεγμένη)Η λογική τάση αυτής της μονάδας LCD κυμαίνεται από 3V-3.6V. Η τυπική τιμή είναι 3V. Η μονάδα λειτουργεί σε θερμοκρασία από -20°C έως +70°C..Το εύρος θερμοκρασίας αποθήκευσης κυμαίνεται από -30°C έως + 80°C.
| Προϊόν: | Εικονική οθόνη LCD 240x128 | Ψήφισμα: | 240x128 κουκίδες |
|---|---|---|---|
| Τύπος οθόνης LCD: | FSTN, θετική, διαφραστική | Οπτική: | 6- Τι ώρα είναι; |
| Σχεδιασμός Dim.: | 66.0(L) X 44,3 ((W) X 5,1 ((T) mm | Περιοχή παρακολούθησης: | 61.0(L) X 33.8 ((W) mm |
| Πύργος: | 0.21 X 0,21 mm | Μέθοδος οδήγησης: | Επικεφαλής της Επιστημονικής Εκπαίδευσης, 1/12 |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Αριθμός πιν: | 30 καρφίτσες (Μπορεί να προσαρμοστεί) |
| Διασύνδεση: | ΜΚΟ (προσαρμόσιμη) | Επικαιροποίηση: | 3V |
| Συνδετήρας: | Συμπλήρωση (προσαρμόσιμη) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Η SAEF Technology είναι ένας επαγγελματίας κατασκευαστής χαρακτήρων και γραφικών LCD. Οι γραφικές οθόνες LCD της SAEF (οθόνη υγρών κρυστάλλων) είναι διαθέσιμες σε μορφή πίνακας με εικόνα 96x16,122x32, 128x64, 128x128, 144x32, 160x128, 160x160, 160x32, 160x80, 192x64, 192x128, 240x64, 320x240 κλπ. Τα μεγέθη περιλαμβάνουν οθόνη LCD 2 ′′, LCD 2,5 ′′, LCD 3 ′′, LCD 3,2 ′′, LCD 4 ′′ κλπ.Οι μονάδες SAEF Graphic LCD περιλαμβάνουν διάφορες επιλογές πόλωση σε ανακλαστικόΤα φώτα μας LED είναι διαθέσιμα σε διάφορα χρώματα, συμπεριλαμβανομένου του κίτρινου/πράσινου, του λευκού, του μπλε, του κόκκινου, του κεχριμπαρά και του RGB.
Διαθέτουμε ένα ευρύ φάσμα οθονών γραφικών LCD με διάφορους συνδυασμούς φωτισμού και τύπου LCD.Η γραφική οθόνη LCD του SAEF μπορεί να χρησιμοποιηθεί σε όργανα και βιομηχανικό εξοπλισμό μηχανών καθώς και σε ηλεκτρικές οικιακές συσκευές, καταναλωτικά ηλεκτρονικά προϊόντα, συμπεριλαμβανομένων των λευκών προϊόντων, του συστήματος POS, των εφαρμογών στο σπίτι, των βιομηχανικών οργάνων, της αυτοματοποίησης, των συστημάτων οπτικοακουστικής απεικόνισης και των ιατρικών συσκευών.
240x128 Γραφικό μοντέλο LCD Σχέδιο
Ορισμός πιν:
Πιν1-Πιν8, DB7~DB0
Πιν 9, RST
Πιν10, CS0
Πιν11, C0/A0
Πιν12, WR0
Πιν13, WR1
Πιν14, BM1
Πιν15, BM0
Πιν16, ταυτότητα
Πιν17, POR-DIS
Πιν18, VSS
Πιν19, VDD
Πιν 20, ΤΣΤ4
Πιν21, VLCD.
Πιν22, VA0...
Πιν23, VA1-
Pin24, VA1+
Πιν25, VA0+
Πιν26, ΒΒ0...
Πιν27, ΒΒ1-
Pin28, VB1+
Pin29, VB0+
Πιν30, NC

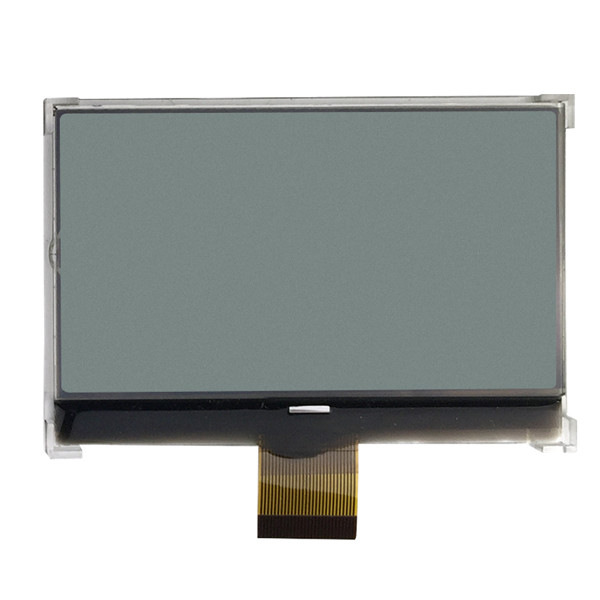

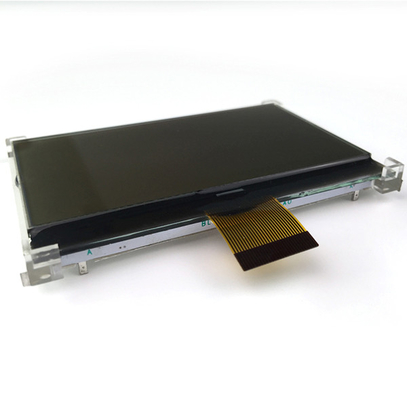

240x128 Εικόνα πραγματικού προϊόντος
