Λεπτομέρειες:
|
| προϊόν: | 128x64 ενότητα ΒΑΡΑΙΝΩ LCD | Ψήφισμα: | 128x64 γραφική παράσταση |
|---|---|---|---|
| Τύπος LCD: | STN, θετικός, μεταδιδόμενο | Χρώμα Backlight: | Πράσινο Backlight |
| Λειτουργούσα τάση: | 2.8 Β | Οπτική: | 6 η ώρα |
| Περίληψη αμυδρή.: | 65.0 (L) Χ 38,6 (W) Χ 4,9 (Τ) χιλ. | Περιοχή εξέτασης: | 53.6 (L) Χ 28,0 (W) χιλ. |
| Οδηγώντας μέθοδος: | 1/64 καθήκον, 1/7 προκατάληψη | Λειτουργούντα Temp: | -10°C σε +60°C |
| Αριθμός καρφιτσών: | 10 καρφίτσες | Ελεγκτής: | ST7567 ή αντίτιμο |
| Διεπαφή: | MCU | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
| Επισημαίνω: | 10 καρφίτσες γραφικό LCD 128x64,ΒΑΡΑΙΝΩ γραφικό LCD 128x64,Ενότητα ΒΑΡΑΊΝΩ LCD Backlight 128x64 |
||
Γραφικό STN ST7567 σημείων ενότητας 128x64 ΒΑΡΑΊΝΩ LCD Backlight των πράσινων οδηγήσεων ψηφίσματος
128x64 ενότητα ΒΑΡΑΊΝΩ LCD, γραφική περιγραφή LCD 128x64
SF12864-34 είναι μια γραφική LCD ΒΑΡΑΊΝΩ ενότητα τύπων με τη διάσταση 53,6 (L) Χ 28,0 VA (W). Η μονοχρωματική επίδειξη ενοτήτων ΒΑΡΑΊΝΩ LCD SAEF (ενότητα τσιπ--γυαλιού LCD) παρέχει το γραφικό τύπο στο ψήφισμα 128x32 σε 320x240 και των τύπων χαρακτήρα ΒΑΡΑΊΝΩ LCD συμπεριλαμβανομένου του μεγέθους 16x2, 20x2, 20x4, σχήματα 24x2 με τη μήτρα σημείων 5x8.
Η συσκευασία ΒΑΡΑΙΝΩ προσφέρει υψηλό - ποιότητα με τα οφέλη της ελαφριάς, και χαμηλής ισχύος κατανάλωσης. Επίσης, είναι διαθέσιμο για να προσθέσει έναν πίνακα σύνδεσης για κάθε στοιχείο για να αλλάξει τη διεπαφή από FPC στις καρφίτσες ή τα καλώδια. Μπορούμε να προσφέρουμε ποικίλες συνδέσεις καρφιτσών έξω για να ταιριάξουμε τις απαιτήσεις σας. Η τεχνολογία ΒΑΡΑΙΝΩ LCM είναι πολύ κατάλληλη για τις εφαρμογές που απαιτούν τις συμπαγέστερες επιδείξεις συσκευασίας.
Καθορισμός καρφιτσών:
1 CS1B Επίλεκτες καρφίτσες εισαγωγής τσιπ
2 το /RES Όταν το /RES τίθεται «το Λ», οι τοποθετήσεις μονογράφονται.
3 A0 Καθορίζει εάν η πρόσβαση συσχετίζεται με τα στοιχεία ή την εντολή.
A0= «Χ»: Δείχνει ότι τα σήματα στο Δ [7:0] είναι στοιχεία επίδειξης.
A0= «Λ»: Δείχνει ότι τα σήματα στο Δ [7:0] είναι εντολή.
4 D6 (SCLK)
5 D7 (SDA)
6 VDD Κοινός με την παροχή ηλεκτρικού ρεύματος MPU τελικό VDD.
7 VSS Αυτό είναι ένα τερματικό 0V που συνδέεται με το σύστημα GND.
8 V0 Επίπεδα προκατειλημμένης τάσης για την οδήγηση LCD
9 XV0 Αρνητική λειτουργούσα τάση των COM-οδηγών.
10 VG VG είναι η δύναμη των SEG-οδηγών
| Προϊόν: | 128x64 ενότητα ΒΑΡΑΙΝΩ LCD | Ψήφισμα: | 128x64 γραφική παράσταση |
|---|---|---|---|
| Τύπος LCD: | STN, θετικός, μεταδιδόμενο | Χρώμα Backlight: | Πράσινο Backlight |
| Λειτουργούσα τάση: | 2.8 Β | Οπτική: | 6 η ώρα |
| Περίληψη αμυδρή.: | 65.0 (Λ) Χ 38,6 (W) Χ 4,9 (Τ) ΧΙΛ. | Περιοχή εξέτασης: | 53.6 (Λ) Χ 28,0 (W) ΧΙΛ. |
| Οδηγώντας μέθοδος: | 1/64 καθήκον, 1/7 προκατάληψη | Λειτουργούντα Temp: | -10°C σε +60°C |
| Αριθμός καρφιτσών: | 10 καρφίτσες | Ελεγκτής: | ST7567 ή αντίτιμο |
| Διεπαφή: | MCU | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
128x64 ενότητα ΒΑΡΑΊΝΩ LCD, γραφικό σχέδιο LCD 128x64

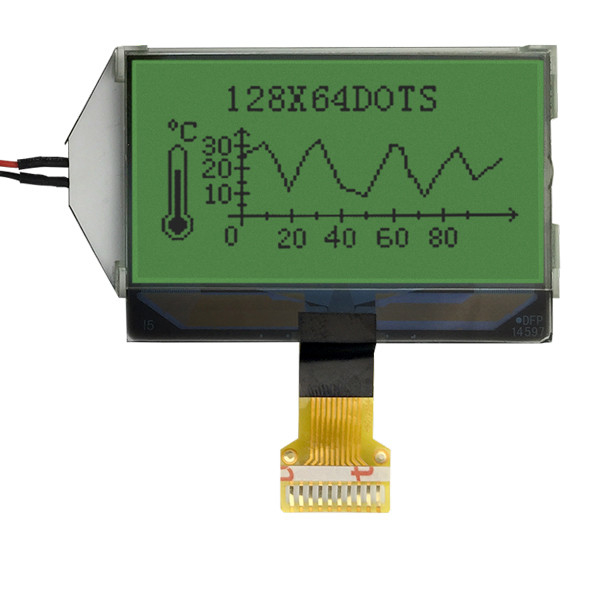

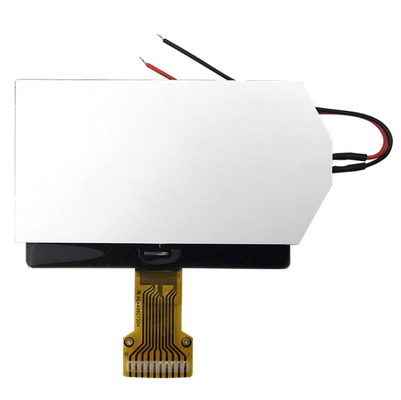

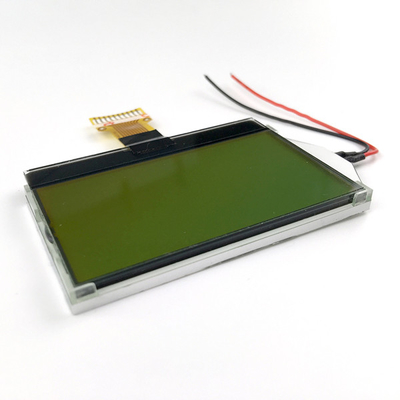

128x64 ενότητα ΒΑΡΑΊΝΩ LCD, γραφική εικόνα προϊόντων LCD 128x64 πραγματική
