Λεπτομέρειες:
|
| Προϊόν: | Οθόνη OLED 1,5 ιντσών | Απόφαση: | 128 x 128 |
|---|---|---|---|
| Τύπος γυαλιού: | OLED (Οργανική Δίοδος Εκπομπής Φωτός) | Οπτική: | Όλες οι γωνίες θέασης 80/80/80/80 |
| Διασύνδεση: | Δικαίωμα εκτέλεσης | Σχεδιασμός Dim.: | 33.8 (W) x 43.7 (H) x 1.41 (T) mm |
| Ενεργός χώρος: | 26.86 (W) x 26.86 (H) mm | Εργασιακή θερμοκρασία: | -40°C σε +70°C |
| Αριθμός πιν: | 25 πινάκια | ελεγκτής: | SSD1327 ή ισοδύναμο |
| Τρόπος οδήγησης: | 1/128 Κύκλος εργασίας | Συνδετήρας: | COG+FPC |
| Αντιδιαστολή: | 2000: 1 (Αντιδιαστολή σκοτεινού δωματίου) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 128x128 γραφική επίδειξη OLED,Γραφική OLED επίδειξη 1,5 ίντσας |
||
1.5 ιντσών γραφική οθόνη OLED 128x128 σημεία Ανάλυση COG με SSD1327 IC Μονοχρωματικό λευκό χρώμα Bule
1.5 ιντσών OLED, 128x128 OLED οθόνη Περιγραφή
Η τεχνολογία SAEF SFOS150YZ-128128WB-01 είναι μια οθόνη OLED (Οργανική Δίοδος Εκπομπής Φωτός) μήκους 1,5 ιντσών με ανάλυση 128x128 σημείων.Αυτή η μονάδα 1,5 oled είναι κατασκευασμένη σε ελεγκτή SSD1327 oled IC. Υποστηρίζει 8-bit 6800 και 8080, 4-σύρματα SPI και διεπαφές I2C.Η SAEF παρέχει εκδόσεις ZIF FPC και Hotbar για τους πελάτες να επιλέξουν την κατάλληλη ενότητα για την εφαρμογή τους.
SFOS150YZ-128128WB-01s a COG δομή OLED οθόνη αυτή η μονάδα OLED είναι ελαφρύ βάρος, χαμηλή ισχύς και πολύ λεπτή, είναι κατάλληλη για τοίχο / συσκευές μετρητή, οικιακές εφαρμογές, σύστημα POS, σύστημα Cloud / IoT, χειροκίνητα όργανα,συσκευές ευφυούς τεχνολογίας, ενεργειακά συστήματα, οχηματαγορά, συστήματα επικοινωνίας, ιατρικά όργανα κλπ. Η μονάδα OLED μπορεί να λειτουργεί σε θερμοκρασίες από -40 °C έως +70 °C·Η θερμοκρασία αποθήκευσης κυμαίνεται από -40°C έως +85°C.
Ορισμός πιν:
Πιν 1, VSS, Γη.
Πιν2, τροφοδοσία ηλεκτρικής ενέργειας για αναλογικό κύκλωμα.
Πιν3, VCOMH Com Voltage Output. Ένας πυκνωτής πρέπει να συνδέεται μεταξύ αυτής της πιν και VSS.
Πιν 4, GPIO γενική πύλη εισόδου/εξόδου.
Πιν 5, VCI τροφοδοσία ενέργειας για το λογικό κύκλωμα.
Pin6, VDD Ένας πυκνωτής πρέπει να συνδεθεί μεταξύ αυτής της καρφίτσας και VSS.
Πιν 7, BS1 Πιν επιλογής διεπαφής λεωφορείου MCU.
Πιν 8, BS2 Πιν επιλογής διεπαφής λεωφορείου MCU
Πιν 9, Β.Σ.Σ. Γη.
Πιν10, IREF Πιν εισόδου ρεύματος αναφοράς.
Πιν11, CS# Τσιπ επιλογή εισόδου.
Όταν είναι χαμηλή, εκτελείται η εκκίνηση του SSD1327.
Pin13, D/C Data/ Command control. Τραβήξτε ψηλά για τα δεδομένα γραφής/ανάγνωσης της οθόνης. Τραβήξτε χαμηλά για την κατάσταση γραφής ή ανάγνωσης.
Πιν14, WR# MCU είσοδος διεπαφής. Η εγγραφή δεδομένων ξεκινά όταν είναι χαμηλή.
Πιν15, RD# εισροή MCU διεπαφής. Η λειτουργία ανάγνωσης δεδομένων ξεκινά όταν είναι χαμηλή.
Pin16~23, D0~D7, Data bus (για παράλληλη διεπαφή)
Pin24, VCC τροφοδοσία για αναλογικό κύκλωμα.
Πιν25, VSS Ground
| Προϊόν: | Οθόνη OLED 1,5 ιντσών | Ψήφισμα: | 128 × 128 |
|---|---|---|---|
| Τύπος γυαλιού: | OLED (Οργανική Δίοδος Εκπομπής Φωτός) | Οπτική: | Όλες οι γωνίες θέασης 80/80/80/80 |
| Διασύνδεση: | Δικαίωμα εκτέλεσης | Σχεδιασμός Dim.: | 33.8 ((W) X 43.7 ((H) X 1.41 ((T) mm |
| Ενεργός χώρος: | 26.86 (W) X 26.86 (H) mm | Εργασιακή θερμοκρασία: | -40°C έως +70°C |
| Αριθμός πιν: | 25 πινάκια | Ελεγκτής: | SSD1327 ή ισοδύναμο |
| Τρόπος οδήγησης: | 1/128 Κύκλος Υπηρεσίας | Συνδετήρας: | COG+FPC |
| Αντιδιαστολή: | 2000: 1 (Αντιθέτηση σκοτεινού δωματίου) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Οι γραφικές οθόνες OLED της SAEF Technology είναι διαθέσιμες σε τρεις μηχανικές δομές, συμπεριλαμβανομένων της τεχνολογίας COB, COG και TAB παθητικής μήτρας.Διαθέσιμη μονοχρωματική οπτική ανάλυση OLED σε οθόνη 50x16 OLED, 64x128 OLED, 100x16 OLED, 100x32 γραφική OLED, 200x16 γραφική OLED, OLED 128x32, OLED οθόνη 128x64, OLED 128x128, και 256x64 OLED οθόνη.Οι γραφικές οθόνες OLED της γκάμας προϊόντων SAEF έχουν ενσωματωμένους ελεγκτές και οι διεπαφές περιλαμβάνουν παράλληλεςΟι ενότητες αυτές OLED έχουν προωθηθεί τάσεις 3V, ή 5V ανάλογα με την ανάλυση / χρώμα.
Η SAEF προσφέρει ένα ευρύ φάσμα OLED μονάδων οθόνης μεγέθους από 0,42" έως 5,5" OLED, όπως 0,42" μικρο OLED οθόνη, 0,66" μίνι OLED οθόνη, 0,69" OLED, 0,91" OLED οθόνη, 0,95" OLED, 0.96" οθόνη OLED, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 5.5" OLED Display, και προσαρμοσμένες λύσεις σχεδιασμού.
1.5 ιντσών OLED, 128x128 OLED οθόνη

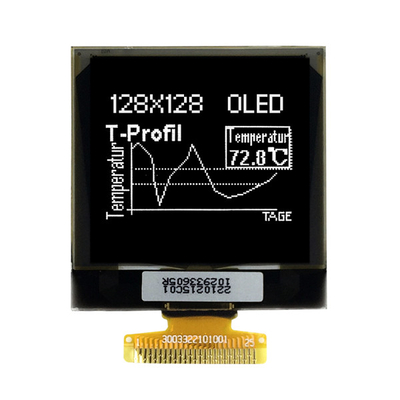

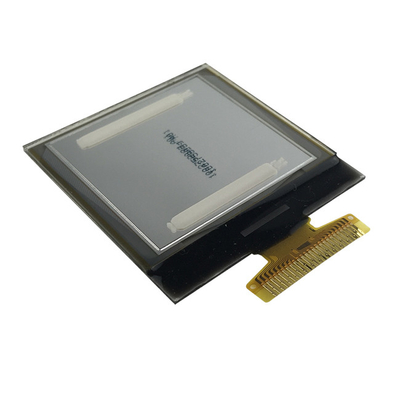

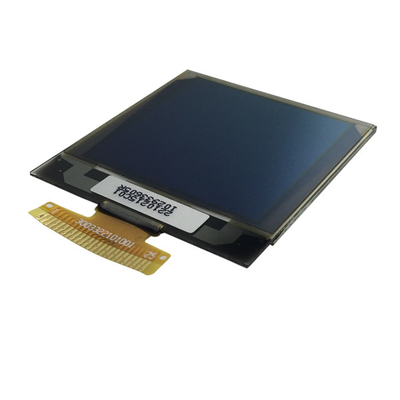

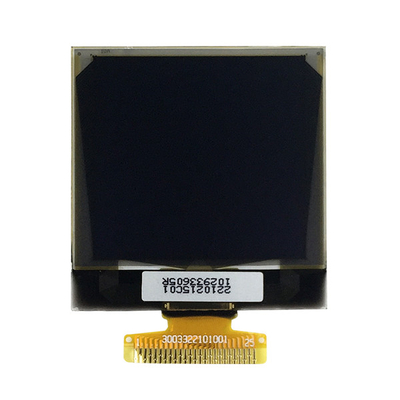

1.5 ιντσών OLED, 128x128 OLED οθόνη πραγματική εικόνα προϊόντος
