Λεπτομέρειες:
|
| Προϊόν: | 2.42 ιντσών OLED | Απόφαση: | Ανάλυση 128 x 64 σημείων |
|---|---|---|---|
| Τύπος γυαλιού: | OLED (Οργανική Δίοδος Εκπομπής Φωτός) | Οπτική: | Όλες οι γωνίες θέασης 80/80/80/80 |
| Διασύνδεση: | Δικαίωμα εκτέλεσης | Σχεδιασμός Dim.: | 60.50 × 73,00 × 2,00 mm (συμπεριλαμβανομένου του πολωτήρα) |
| Ενεργός χώρος: | 550,01 × 27,49 mm | Πιξέλες: | 0.43 × 0,43 (mm) |
| θερμοκρασία λειτουργίας: | -40°C σε +70°C | Θερμοκρασία αποθήκευσης.: | -40°C έως +85°C |
| Αριθμός πιν: | 24 καρφίτσες | Ελεγκτής: | SSD1309 ή ισοδύναμο |
| Τρόπος οδήγησης: | 1/64 Κύκλος εργασίας | Συνδετήρας: | COG+FPC |
| Αντιδιαστολή: | 2000: 1 (Αντιδιαστολή σκοτεινού δωματίου) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Ενότητα επίδειξης OLED μονοχρωματική,Ενότητα επίδειξης 2,42 ίντσας OLED |
||
Μονοχρωματικό PMOLED 2.42 ιντσών 128x64 λευκό μπλε κίτρινο πράσινο γραμματοσειρές SSD1309 I2C SPI 6800 8080 Διασύνδεση
2.42 ιντσών OLED οθόνη, 2.42 ιντσών OLED 128x64
Η τεχνολογία SAEF SFOS242YZ-12864WBYG-01 είναι ένα2Η οθόνη OLED είναι κατασκευασμένη από 128x64 pixel με δομή COG OLED.SFOS242YZ-12864WBYG-012Η οθόνη OLED των.42 ιντσών είναι ενσωματωμένη στο SSD1309 IC, επικοινωνεί μέσω 6800, 8080, SPI και διεπαφής I2C.ελαφρύ και χαμηλή κατανάλωση ενέργειας που είναι εξαιρετική για τα χειροκίνητα όργανα, μετρητές, έξυπνα δίκτυα, IoT κλπ.
Η μονάδα OLED μπορεί να λειτουργεί σε θερμοκρασίες από -40 °C έως +70 °C· οι θερμοκρασίες αποθήκευσης κυμαίνονται από -40 °C έως +85 °C.
Ορισμός πιν:
- Η παροχή ενέργειας
Πιν 5,Είναι μια πένα παροχής τάσης.
Πιν 3,Το VSS, Γη του λογικού κυκλώματος. Αυτό είναι ένα γήπεδο πιν. Λειτουργεί επίσης ως αναφορά για τα λογικά πιν. Πρέπει να συνδεθεί με εξωτερικό έδαφος.
Πιν23,Το VCC είναι η πιο θετική πένα τροφοδοσίας τάσης του τσιπ.
Πιν 2,Αυτό είναι ένα αναλογικό πιν, θα πρέπει να είναι συνδεδεμένο με το VSS εξωτερικά.
- Ο οδηγός.
Πιν21,IREF, Σημαντικό ρεύμα για ρύθμιση φωτεινότητας. Αυτή η καρφίτσα είναι η καρφίτσα αναφοράς ρεύματος τμήματος. Ένας αντίσταση πρέπει να συνδεθεί μεταξύ αυτής της καρφίτσας και του VSS. Ρυθμίστε το ρεύμα σε 10μA.
Πιν22,VCOMH, Voltage Output High Level for COM Signal. Αυτή η καρφίτσα είναι η καρφίτσα εισόδου για το υψηλό επίπεδο εξόδου τάσης για σήματα COM. Ένας πυκνωτής πρέπει να συνδεθεί μεταξύ αυτής της καρφίτσας και του VSS.
- Διασύνδεση
Πιν 6, Πιν 7,BS1/BS2, Επικαιροποίηση πρωτοκόλλου επικοινωνίας.
I2C: BS1=1, BS2=0
4 σειριακά καλώδια: BS1=0, BS2=0
8bit 68xx Παράλληλο: BS1=0, BS2=1
8bit 80xx Παράλληλο: BS1=1, BS2=1
Πιν 9,RES#, Power Reset για τον ελεγκτή και τον οδηγό. Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, εκτελείται η εκκίνηση του τσιπ. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας.
Πιν 8,Το τσιπ είναι ενεργοποιημένο για επικοινωνία MCU μόνο όταν το CS # είναι χαμηλά.
Pin10, D/C#, Data/Command Control. Αυτή η καρφίτσα είναι η καρφίτσα ελέγχου Data/Command. Όταν η καρφίτσα τραβηχτεί ψηλά, η είσοδος στο D7~D0 θα ερμηνευθεί ως δεδομένα εμφάνισης. Όταν η καρφίτσα τραβηχτεί χαμηλά, η καρφίτσα θα είναι η ίδια.η είσοδος στο D7~D0 θα μεταφερθεί στο μητρώο εντολώνΌταν η πένα τραβήχτηκε ψηλά και η σειρά διασύνδεσης έχει επιλεγεί, τα δεδομένα στο SDIN θα ερμηνευτούν ως δεδομένα.Σε λειτουργία I2CΓια λεπτομερή σχέση με τα σήματα διεπαφής MCU, ανατρέξτε στα διαγράμματα χαρακτηριστικών συγχρονισμού.
Πιν 12,Η E/RD#, Διαβάστε/Γράψτε Ενεργοποιήστε ή Διαβάστε Αυτή η καρφίτσα είναι η είσοδος της διεπαφής MCU. Όταν συνδέεται με έναν μικροεπεξεργαστή σειράς 68XX, αυτή η καρφίτσα θα χρησιμοποιηθεί ως το σήμα Enable (E).Η λειτουργία ανάγνωσης / εγγραφής ξεκινά όταν αυτή η καρφίτσα τραβηχτεί ψηλά και το CS # τραβηχτεί χαμηλά. Κατά τη σύνδεση με έναν μικροεπεξεργαστή 80XX, αυτή η καρφίτσα λαμβάνει το σήμα ανάγνωσης (RD#). Η λειτουργία ανάγνωσης δεδομένων ξεκινά όταν αυτή η καρφίτσα τραβηχτεί χαμηλά και το CS# τραβηχτεί χαμηλά.Όταν επιλέγεται η σειρά ή η κατάσταση I2C, αυτή η καρφίτσα πρέπει να συνδέεται με το VSS.
Πιν 11,R/W#, Διαβάστε/Γράψτε Επιλέξτε ή Γράψτε. Αυτή η καρφίτσα είναι είσοδος της διεπαφής MCU. Όταν συνδέεται με έναν μικροεπεξεργαστή σειράς 68XX, αυτή η καρφίτσα θα χρησιμοποιηθεί ως είσοδος επιλογής Διαβάστε/Γράψτε (R/W#).Τραβήξτε αυτή την καρφίτσα σε High για τη λειτουργία ανάγνωσης και τραβήξτε την σε Low για τη λειτουργία εγγραφής. Όταν επιλέγεται η λειτουργία διεπαφής 80XX, αυτή η καρφίτσα θα είναι η είσοδος Write (WR#). Η εγγραφή δεδομένων ξεκινά όταν αυτή η καρφίτσα τραβηχτεί χαμηλά και το CS# τραβηχτεί χαμηλά.Όταν επιλέγεται η σειρά ή η κατάσταση I2C, αυτή η καρφίτσα πρέπει να συνδέεται με το VSS.
Πιν 13~Πιν 20,D0~D7, D0 θα είναι η εισαγωγή σειριακού ρολογιού SCLK. Όταν επιλέγεται η λειτουργία I2C, D2, D1 θα πρέπει να είναι κουρασμένα μαζί και να χρησιμεύουν ως SDAOUT, SDAIN στην εφαρμογή και D0 είναι η εισαγωγή σειριακού ρολογιού SCL.Οι αχρησιμοποίητες καρφίτσες πρέπει να συνδέονται με το VSS εκτός από το D2 σε σειριακή λειτουργία..
- Πίσω.
Πιν 4,Η καρφίτσα NC ανάμεσα στις καρφίτσες λειτουργίας προορίζεται για συμβατό και ευέλικτο σχέδιο.
Πιν 1, Πιν 24,Οι πινές υποστήριξης μπορούν να μειώσουν τις επιρροές από τις πιέσεις στις πινές λειτουργίας.Αυτές οι καρφίτσες πρέπει να συνδέονται με εξωτερική γη ως κύκλωμα προστασίας ESD- Τεχνολογία Unvision
| Προϊόν: | 2.42 ιντσών OLED | Ψήφισμα: | Ανάλυση 128 X 64 σημείων |
|---|---|---|---|
| Τύπος γυαλιού: | OLED (Οργανική Δίοδος Εκπομπής Φωτός) | Οπτική: |
Όλες οι οπτικές γωνίες (80/80/80/80) |
| Διασύνδεση: | Δικαίωμα εκτέλεσης | Σχεδιασμός Dim.: |
600,50 × 73,00 × 2,00 mm (συμπεριλαμβανομένων των πολωτικών) |
| Ενεργός χώρος: | 550,01 × 27,49 mm | Πίτσα των Pixel: | 00,43 × 0,43 mm |
| Εργασιακή θερμοκρασία: | -40°C έως +70°C | Θερμοκρασία αποθήκευσης | -40°C έως +85°C |
| Αριθμός πιν: | 24 καρφίτσες | Ελεγκτής: | SSD1309 ή ισοδύναμο |
| Τρόπος οδήγησης: | 1/64 Κύκλος υπηρεσίας | Συνδετήρας: | COG+FPC |
| Αντιδιαστολή: |
2000: 1 (Μαύρη Διαφορά δωματίου) |
Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Οι γραφικές οθόνες OLED της SAEF Technology είναι διαθέσιμες σε τρεις μηχανικές δομές, συμπεριλαμβανομένων της τεχνολογίας COB, COG και TAB παθητικής μήτρας.Διαθέσιμη μονοχρωματική οπτική ανάλυση OLED σε οθόνη 50x16 OLED, 64x128 OLED, 100x16 OLED, 100x32 γραφική OLED, 200x16 γραφική OLED, OLED 128x32, OLED οθόνη 128x64, OLED 128x128, και 256x64 OLED οθόνη.Οι γραφικές οθόνες OLED της σειράς προϊόντων SAEF έχουν ενσωματωμένους ελεγκτές και οι διεπαφές περιλαμβάνουν παράλληλεςΟι ενότητες αυτές OLED έχουν προωθηθεί τάσεις 3V, ή 5V ανάλογα με την ανάλυση / χρώμα.
Η SAEF προσφέρει ένα ευρύ φάσμα οθονών OLED μεγέθους από 0,49 ′′ έως 5,5 ′′ OLED, όπως οθόνη μικρο OLED 0,49 ′′, οθόνη mini OLED 0,66 ′′, οθόνη OLED 0,69 ′′, οθόνη OLED 0,91 ′′, οθόνη OLED 0,95 ′′, οθόνη OLED 0,9 ′′, οθόνη OLED 0,9 ′′, οθόνη OLED 0,9 ′′.96" οθόνη OLED, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 5.5" OLED Display, και προσαρμοσμένες λύσεις σχεδιασμού.
2.42 ιντσών OLED οθόνη, 2.42 ιντσών OLED 128x64 σχέδιο

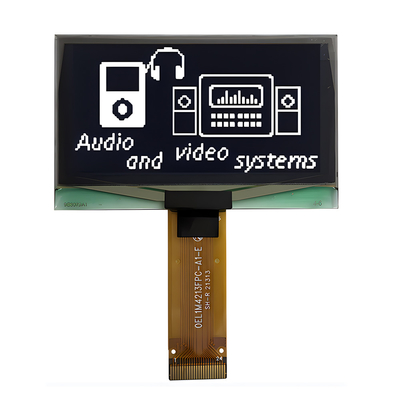

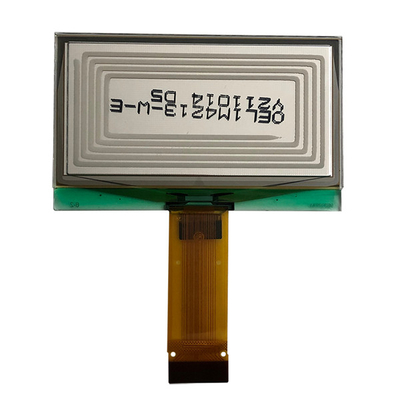

2.42 ιντσών OLED οθόνη, 2.42 ιντσών OLED 128x64 πραγματική εικόνα προϊόντος
