Λεπτομέρειες:
|
| προϊόν: | ΒΑΡΑΙΝΩ SPI LCD 128X64 | Ψήφισμα: | ψήφισμα 128 X 64 σημείων |
|---|---|---|---|
| Τύπος γυαλιού: | STN, θετικό, Transflective | Οπτική: | 6:00 |
| Διεπαφή: | SPI | Περίληψη αμυδρή.: | 65.8 X 36,8 X 6,2 χιλ. |
| Περιοχή εξέτασης: | 53.0 X 24,6 χιλ. | Πίσσα εικονοκυττάρου: | 0,36 X 0,345 χιλ. |
| Λειτουργούντα Temp: | 0°C σε +50°C | Αριθμός καρφιτσών: | 10 καρφίτσες |
| Ελεγκτής: | ST7567 | Τρόπος κίνησης: | 1/64 κύκλος καθήκοντος, 1/9 προκατάληψη |
| Συνδετήρας: | Cog+FPC | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
| Επισημαίνω: | Ενότητα ΒΑΡΑΊΝΩ LCD SPI 128x64,Κίτρινη ενότητα ΒΑΡΑΊΝΩ LCD 128x64,Πράσινη ενότητα 128x64 LCD |
||
128x64 κιτρινοπράσινο χρώμα υποβάθρου ΒΑΡΑΊΝΩ STN LCM διεπαφών ST7567 επίδειξης SPI LCD
ΒΑΡΑΙΝΩ LCD 128x64, περιγραφή επίδειξης 128x64 SPI LCD
Το μονοχρωματικό ΒΑΡΑΊΝΩ LCD SF12864-207B επιδείξεων τεχνολογίας 128x64 SAEF ενσωματώνεται με το ολοκληρωμένο κύκλωμα ST7567 που υποστηρίζει τη διεπαφή SPI. Η επίδειξη έχει τη διάσταση περιλήψεων μέγεθος 65,8 X 36,8 X 6,2 χιλ. και VA 53,0 X 24,6 χιλ. Αυτή η μονοχρωματική επίδειξη μπορεί στις θερμοκρασίες από -0℃ σε +50℃ η σειρά θερμοκρασιών αποθήκευσής του από -10℃ σε +60℃. Αυτή η επίδειξη ΒΑΡΑΊΝΩ 128x64 LCD είναι πολύ κατάλληλη για τις εφαρμογές που απαιτούν τις συμπαγέστερες επιδείξεις συσκευασίας.
Καθορισμός καρφιτσών:
Pin1, το /CS, Τσιπ επίλεκτο, όταν επιλέγεται το /CS = «Λ», τσιπ
Pin2, το /RST, Όταν το /RST = «Λ», οι τοποθετήσεις μονογράφεται
Pin3, A0, Επιλέξτε τα στοιχεία καταλόγων όταν A0= «Χ», και την οδηγία όταν A0= «Λ»
Pin4, SCL Τμηματικό τερματικό εισαγωγής ρολογιών
Pin5, SDA Τμηματικό τερματικό εισαγωγής στοιχείων
Pin6, VDD Τάση ανεφοδιασμού για το κύκλωμα λογικής +3.3V
Pin7, GND Έδαφος
Pin8, V0 Οδηγώντας τάση LCD για τα κοινά κυκλώματα στο αρνητικό πλαίσιο.
Pin9, XV0 Οδηγώντας τάση LCD για τα κοινά κυκλώματα στο θετικό πλαίσιο.
Pin10, VG Οδηγώντας τάση LCD για τα κυκλώματα τμήματος
| Προϊόν: | ΒΑΡΑΙΝΩ SPI LCD 128X64 | Ψήφισμα: | Ψήφισμα 128 X 64 σημείων |
|---|---|---|---|
| Τύπος γυαλιού: | STN, θετικό, Transflective | Οπτική: | 6:00 |
| Διεπαφή: | SPI | Περίληψη αμυδρή.: | 65.8 X 36,8 X 6,2 χιλ. |
| Περιοχή εξέτασης: | 53.0 X 24,6 χιλ. | Πίσσα εικονοκυττάρου: | 0,36 X 0,345 χιλ. |
| Λειτουργούντα Temp: | 0°C σε +50°C | Αριθμός καρφιτσών: | 10 καρφίτσες |
| Ελεγκτής: | ST7567 | Τρόπος κίνησης: | 1/64 κύκλος καθήκοντος, 1/9 προκατάληψη |
| Συνδετήρας: | COG+FPC | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
Οι ενότητες γραφικής επίδειξης SAEF είναι στη σειρά των δομών COB/COG. Η μονοχρωματική γραφική επίδειξη LCD είναι συμπεριλαμβανόμενα 122x32 LCD, 128x64 LCD, 128x128 LCD, 160x32 LCD, 160x80 LCD, 160x128 LCD, 160x160 LCD, 192x32 LCD, 192x64 LCD, 240x64 LCD, 240x128 LCD, 240x160 LCD, 320x240 LCD. Η μονοχρωματική γραφική ενότητα επίδειξης LCD SAEF είναι διαθέσιμη σε STN/FSTN με των οδηγήσεων backlight με τις διαφορετικές διεπαφές σε 6800, SPI, 8080, I2C. Οι επιλογές πηγών χαρακτήρα είναι αγγλικά, ιαπωνικά, Ευρώπη, κυριλλικός, εβραϊκός, κινεζικός παραδοσιακός, τα κινέζικα απλοποίησαν, κορεατικό κ.λπ.
ΒΑΡΑΙΝΩ LCD 128x64, σχέδιο επίδειξης 128x64 SPI LCD

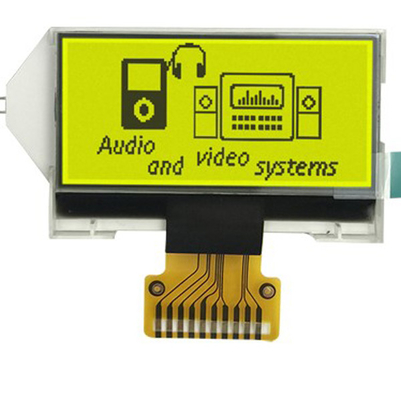

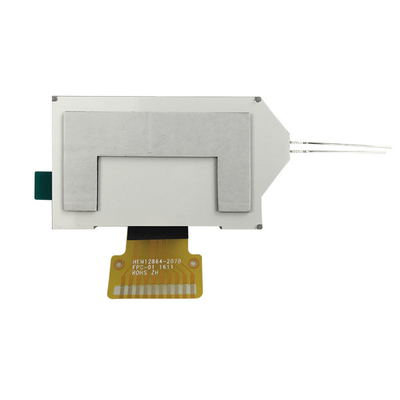

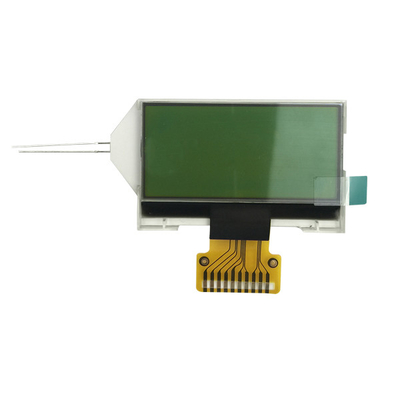

ΒΑΡΑΙΝΩ LCD 128x64, πραγματική εικόνα προϊόντων επίδειξης 128x64 SPI LCD
