Λεπτομέρειες:
|
| Προϊόν: | 2 ιντσών παθητικό OLED 128x32 | Απόφαση: | Ανάλυση 128x32 Pixels |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Διασύνδεση: | Παράλληλα, SPI, IIC προαιρετικά |
| Εμφάνιση χρώματος: | Λευκό | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 55.60 ((W) x 21.80 ((H) x 1.45 (T) mm | Ενεργός χώρος: | 500,54 (W) x 12,62 (H) mm |
| Πιξέλες: | 0.395 (W) x 0.395 ((H) | μέθοδος οδήγησης: | 1/32 Κύκλος εργασίας |
| θερμοκρασία λειτουργίας: | -20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -30°C σε +80°C |
| Κύκλος ελέγχου οδηγού: | COG SSD1309Z | Πρόσθετη τάση: | 3V |
| Αριθμός πιν: | 31 καρφίτσες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 2 ενότητα επίδειξης ίντσας OLED,Ενότητα 128x32 επίδειξης OLED,I2C 2 ίντσα η επίδειξη |
||
2" 128x32 ιντσών Εικαστική οθόνη OLED με SSD1309Z Παράλληλη διεπαφή SPI I2C COG με Flex για συγκόλληση
Οθόνη OLED 2 ′′, 128x32
Η Οργανική Δίοδος Εκπομπής Φωτός (OLED) είναι μια τεχνολογία νέας γενιάς, φωτεινότερες και σαφέστερες εικόνες με πιο ευέλικτη ταχύτητα απόκρισης.SFOS200TW-12832W-01 OLΗ οθόνη ED είναι κατασκευασμένη από 128 x 32 κουκίδες μεμονωμένο μονοχρώμα..
Το μέγεθος της ενεργού περιοχής είναι διαγώνια 2 ′ με διάμετρο μονάδας55.60 ((W) x 21.80 ((H)mm, διάμετρος ενεργού χώρου50.54 (W) x 12.62 (H) mm.Αυτή η οθόνη OLED 2 ιντσών έχει ενσωματωμένη IC SSD1309Z και διαθέτει υψηλή αναλογία αντίθεσης 20.000: 1. Η τάση παροχής λογικής κυμαίνεται από 1,65V-3,3V, η τυπική τιμή είναι 3V.Είναι εξαιρετικό για την εφαρμογή όπως ιατρική συσκευή,Σύστημα POS, λευκά είδη, εφαρμογές στο σπίτι, βιομηχανικά όργανα, αυτοματισμός, συστήματα οπτικοακουστικής απεικόνισης, συσκευές προσωπικής φροντίδας, είδη οικιακής χρήσης, οθόνες αυτοκινήτων,Δυναμικές οθόνες πληροφοριών κλπ..
| Προϊόν: | 2 ιντσών παθητικό OLED | Ψήφισμα: | Ανάλυση 128x32 Pixels |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Διασύνδεση: | Παράλληλο, SPI, IIC Προαιρετικό |
| Χρώμα εμφάνισης: | Λευκό | Οπτική: | Όλες οι οπτικές γωνίες |
| Σχεδιασμός Dim.: | 55.60(W) X21.80(H) X1.45(T) mm | Ενεργός χώρος: | 50.54 ((W) X 12.62 ((H) mm |
| Πίτσα των Pixel: | 0.395 (W) X 0.395 ((H) | Μέθοδος οδήγησης: | 1/32 Κύκλος υπηρεσίας |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Θερμοκρασία αποθήκευσης | -30°C έως +80°C |
| Διοικητικός παράγοντας | COG SSD1309Z | Δυναμική τάση τροφοδοσίας: | 3V |
| Αριθμός πιν: | 31 πινές | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Ορισμός πιν
Πιν 1, NC, δεν υπάρχει σύνδεση.
Πιν2, VCC, τροφοδοσία ενέργειας για την τάση κίνησης του πάνελ.
Pin3, VCOMH, COM σήμα μη επιλεγμένο επίπεδο τάσης.
Pin4, IREF, Αυτή η καρφίτσα είναι η καρφίτσα αναφοράς ισχύος εξόδου τμήματος.
Pin5~Pin12, D7-D0, Αυτές οι καρφίτσες είναι αμφίδρομες λεωφορείες δεδομένων που συνδέονται με τη λεωφορεία δεδομένων MCU.D0 θα είναι η είσοδος σειριακού ρολογιού: SCLK· D1 θα είναι η είσοδος σειριακών δεδομένων: SDIN και D2 θα πρέπει να διατηρούνται NC. Όταν επιλέγεται η λειτουργία I2C, D2, D1 θα πρέπει να συνδέονται μεταξύ τους και να χρησιμεύουν ως SDAout,SDAin σε εφαρμογή και D0 είναι η είσοδος σειριακού ρολογιούΣΚΛ.
Πιν13, RD#, Κατά τη σύνδεση με έναν μικροεπεξεργαστή σειράς 6800, αυτή η καρφίτσα θα χρησιμοποιηθεί ως το σήμα Enable (E). Η λειτουργία ανάγνωσης/γράφησης ξεκινά όταν αυτή η καρφίτσα τραβηχτεί HIGH και επιλέγεται το τσιπ.Κατά τη σύνδεση με έναν μικροεπεξεργαστή 8080, αυτή η καρφίτσα λαμβάνει το σήμα ανάγνωσης (RD#). Η λειτουργία ανάγνωσης ξεκινά όταν αυτή η καρφίτσα τραβήχτηκε χαμηλά και ο τσιπ επιλέχθηκε.Αυτή η καρφίτσα πρέπει να είναι συνδεδεμένη με το VSS.
Πιν14, WR#, Αυτή είναι η πιν εισόδου ελέγχου ανάγνωσης / εγγραφής που συνδέεται με την διεπαφή MCU. Όταν συνδέεται με έναν μικροεπεξεργαστή σειράς 6800, αυτή η πιν θα χρησιμοποιηθεί ως είσοδος επιλογής ανάγνωσης / εγγραφής (R / W #).Η λειτουργία ανάγνωσης θα εκτελεστεί όταν αυτή η καρφίτσα τραβηχτεί ψηλά και η λειτουργία εγγραφής όταν χαμηλά. Όταν η λειτουργία διεπαφής 8080, αυτή η καρφίτσα θα είναι η είσοδος εγγραφής (WR#). Η εγγραφή δεδομένων ξεκινά όταν αυτή η καρφίτσα τραβηχτεί χαμηλά και ο τσιπ επιλεγεί. Όταν η σειριακή διεπαφή,Αυτή η καρφίτσα πρέπει να είναι συνδεδεμένη με το VSS.
Pin15, D/C#, Data/Command data control pin.Κατώτατο για εντολή ενώ υψηλό για δεδομένα.
Pin16, RES#, Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, εκτελείται η εκκίνηση του τσιπ. Κρατήστε αυτή την καρφίτσα υψηλή (δηλαδή συνδεθείτε με VDD) κατά τη διάρκεια της κανονικής λειτουργίας.
Πιν17, το τσιπ επιλέγει πιν.
Πιν18, NC, καμία σύνδεση.
Pin19, BS2, MCU bus interface selection pins.Παρακαλούμε ανατρέξτε στον παρακάτω πίνακα για λεπτομέρειες ρύθμισης.
Πιν 20, BS1, Πιν επιλογής διεπαφής λεωφορείου MCU.Παρακαλούμε ανατρέξτε στον παρακάτω πίνακα για λεπτομέρειες ρύθμισης.
Pin21, VDD, Λογική παροχή τάσης για IC
Πιν22~Πιν29, NC, καμία σύνδεση.
Πιν 30, VSS, εδάφους.
Πιν31, NC, δεν υπάρχει σύνδεση.
Οθόνη OLED 2 ′′, 128x32Σχεδίαση

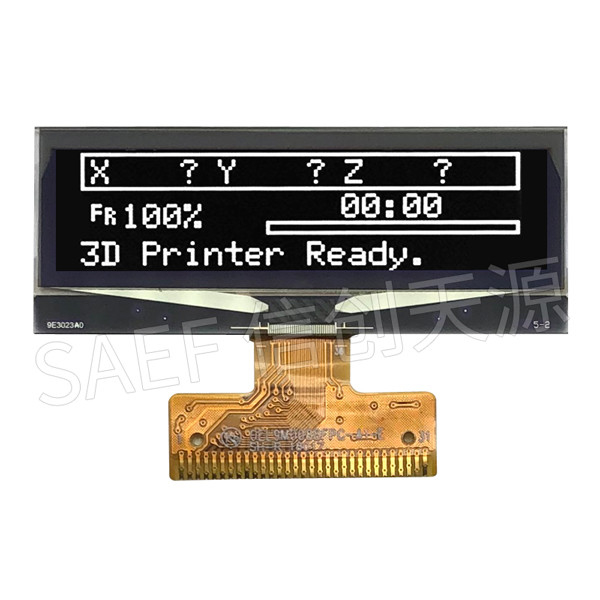

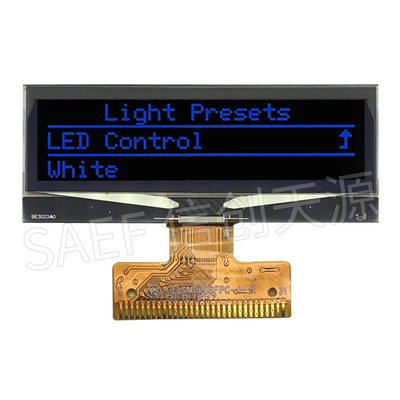

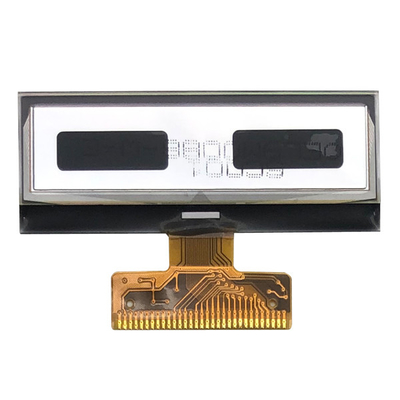

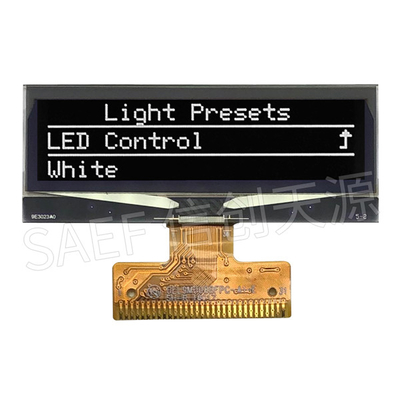

Οθόνη OLED 2 ′′ ιντσών, οθόνη OLED 128x32 πραγματική εικόνα προϊόντος
