Λεπτομέρειες:
|
| Προϊόν: | 4 ιντσών τετραγωνική οθόνη TFT | οθόνη αφής: | χωρίς επαφή, (με CTP προαιρετικά) |
|---|---|---|---|
| Απόφαση: | 480*480 | Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | όλες οι γωνίες θέασης, IPS | Διασύνδεση: | RGB+SPI (Διασύνδεση MIPI προαιρετική) |
| Αριθμός πιν: | 40 πινάκια | Σύνδεση: | ΔΕΠ |
| Φωτεινότητα επιφάνειας: | 420 cd/m2 (νίτσες) τυπικά | Ζωή των LED: | 40,000 ώρες |
| Επισημαίνω: | 4 ενότητα οθόνης αφής ίντσας TFT,ενότητα οθόνης αφής 480X480 TFT,RGB οθόνη 4 ίντσας TFT |
||
** Κατεβάστε το δελτίο δεδομένων **
SFTC400B-8951AN Προδιαγραφή.pdf
SFTC400B-8951ACT Προδιαγραφή.pdf
4 ιντσών οθόνη αφής TFT RGB SPI τετράγωνο 480X480 TFT IPS LCD
SF-TC400B-8951A-N είναι μια τετραδάκτυλη μονάδα οθόνης TFT-LCD Square IPS, κατασκευασμένη με ανάλυση 480 x 480 pixels. Η μονάδα οθόνης TFT SF-TC400B-8951A-N υποστηρίζει RGB SPI Serial interface,Έχει το πλεονέκτημα της ευρύτερης οπτικής γωνίας αριστερά.:80 / Δεξιά:80 / Πάνω:80 / Κάτω:80 μοίρα (τυπική), αναλογία αντίθεσης 800: 1 (τυπική τιμή), φωτεινότητα 4200 νιτ (τυπική τιμή), επιφάνεια λάμψης, αναλογία όψεως 1:1.
SF-TC400B-8951A-N LCD οθόνη ενσωματωμένη οδήγηση IC ST7701S στην ενότητα, η τάση τροφοδοσίας διεπαφής κυμαίνεται από 2,5V έως 3,6V, τυπική τιμή 2,8V.Η μονάδα WF40E μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°CΟι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
| Προϊόν: | 4 ιντσών τετραγωνική οθόνη TFT | Εικόνα αφής: | Χωρίς άγγιγμα, (με CTP Προαιρετικό) |
|---|---|---|---|
| Ψήφισμα: | 480*480 | Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | Όλες οι γωνίες θέασης, IPS | Διασύνδεση: | RGB+SPI ((Διασύνδεση MIPI προαιρετική) |
| Αριθμός πιν: | 40 πινάκια | Σύνδεση: | ΔΕΠ |
| Φωτεινότητα επιφάνειας: | 420 Cd/m2 (νιτ) Τυπικό | Διάρκεια ζωής LED: | 40,000 ώρες |
Γιατί να μας επιλέξετε;
1- Ναι.Παρέχουμε προσαρμοσμένη λύση LCD Display
Το προϊόν σας έχει ειδικές απαιτήσεις εφαρμογής, ηλεκτρικές προδιαγραφές, οπτικές προδιαγραφές, χαρακτηριστικά αφής ή μηχανικές διαστάσεις που απαιτούν εξατομικευμένες οθόνες;Το SAEF μπορεί να ανταποκριθεί στις απαιτήσεις σας για το LCD.
2- Ναι.Συνολικές λύσεις για οθόνες αφής και οθόνες
Ανησυχείτε για την συναρμολόγηση της οθόνης αφής και οθόνης οθόνης;Η SAEF μπορεί να παρέχει εξατομικευμένες και τυποποιημένες οθόνες αφής, συμπεριλαμβανομένων των αντισταθμιστικών και χωρητικών λύσεων πολλαπλών αφής, συμπεριλαμβανομένης της υπηρεσίας εναέριας και οπτικής σύνδεσης..
3- Ναι.Δεσμεύσεις για την αξιοπιστία της ποιότητας
Η SAEF είναι πιστοποιημένη από το ISO9001:2015 και το ISO14000, ανταποκρινόμενη στους κανόνες RoHS, REACH και άλλους περιβαλλοντικούς κανόνες στις παγκόσμιες αγορές.δοκιμές αξιοπιστίας και γήρανσης.
4- Ναι.Μακροπρόθεσμη προμήθεια
Υπό κανονικές συνθήκες, τα προϊόντα που προτείνουμε μπορούν να παρέχονται για περισσότερο από 5 χρόνια.Θα κάνουμε εναλλακτικά σχέδια εκ των προτέρων για να διασφαλίσουμε τις μακροπρόθεσμες ανάγκες εφοδιασμού σας.
4 ιντσών οθόνη αφής TFT RGB SPI τετράγωνο 480X480 TFT IPS LCDΣΥΝΟΜΕΙΑ
Ορισμός πιν:
| Αριθμός PIN. | ΣΥΜΒΟΛΟ | Πληροφορίες |
| 1 | LED Α | ΑΝΟΔΗ LED |
| 2 | LED K1 | ΚΑΤΟΔΗ LED |
| 3 | LEDK2 | ΚΑΤΟΔΗ LED |
| 4 | Εθνική Τράπεζα | ΓΕΡΑΣΙΑ |
| 5 | ΚΑΠ | Ηλεκτρική ενέργεια |
| 6 | Επαναφορά | Επαναφορά σήματος, ενεργό χαμηλό |
| 7 | Εθνική Κεντρική Αρχή | Χωρίς σύνδεση. |
| 8 | Εθνική Κεντρική Αρχή | Χωρίς σύνδεση. |
| 9 | ΣΔΑ | Πληροφοριακό σήμα SPI |
| 10 | SCK | ΣΗΜΑΝΙΚΟ ΚΛΟΥΚΑΣ |
| 11 | ΚΑ | SPI CHIP SELECT ΣΗΜΑΝΑΛ |
| 12 | PCLK | RGB DOT CLOCK ΣΗΜΑΝΟΣ |
| 13 | DE | Ενεργοποιημένο σήμα RGB DATA |
| 14 | VSYNC | ΣΗΜΑΝΟΣ ΣΥΝΣΚΡΟΝΙΣΜΟΥ RGB |
| 15 | HSYNC | ΣΗΜΑΝΟΣ ΣΥΝΣΚΡΟΝΙΣΜΟΣ ΛΙΝΗΣ RGB |
| 16~33 | DB0~DB17 | RGB DATA SIGNAL (Σύνθημα δεδομένων RGB) |
| 34 | Εθνική Τράπεζα | ΓΕΡΑΣΙΑ |
| 35 | TP_INT | ΕΠΙΣΤΡΟΠΗ ΕΠΙΣΤΡΟΠΗ |
| 36 | TP_SDA | ΣΗΜΑΝΙΚΟ ΔΕΤΑ ΤΗΣ ΤΑΣΚΙΣΜΟΥ IIC |
| 37 | TP_SCL | ΣΗΜΑΝΙΚΟ ΚΛΟΧΟΥΣΙΟΥ ΑΝΤΑΣΗΣ IIC |
| 38 | TP_RESET | ΣΗΜΑΝΙΚΟ ΕΠΙΣΤΡΟΠΗΣ ΕΠΙΣΤΡΟΠΗΣ |
| 39 | TP_VCI | Ηλεκτρική τροφοδοσία με άγγιγμα |
| 40 | Εθνική Τράπεζα | ΓΕΡΑΣΙΑ |

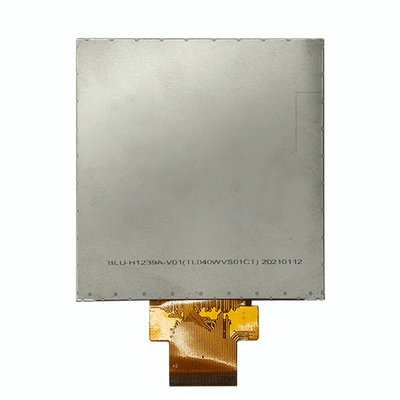

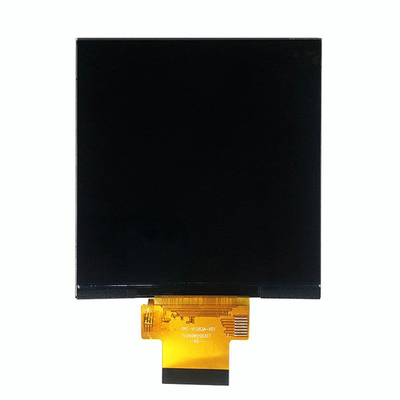

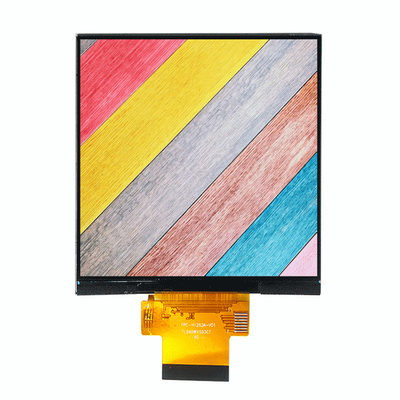

4 ιντσών οθόνη αφής TFT RGB SPI τετράγωνο 480X480 TFT IPS LCD Εικόνα προϊόντος
Αυτό το LCD έχει επίσης σχεδιαστεί για να είναι με CTP, pls ελέγξτε τις φωτογραφίες που αποδεικνύουν παρακάτω, ο αριθμός του μέρους του είναι SF-TC400B-8951A-CT
Παρόμοια προϊόντα που προτείνονται για το σχεδιασμό σας
|
|
Πληροφορίες | ΕΠΙΣΤΡΟΠΟΣ |
|
|
480*480 τετραγωνική οθόνη LCD TFT τύπου IPS με CTP/PCAP (διασύνδεση RGB+SPI) | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
480*800 τύπου πορτρέτου TFT, διεπαφή MIPI, με CTP/PCAP (διασύνδεση RGB+SPI) |
SF-TC397H-8733A-CT |
|
|
480*800 TFT LCD τύπου πορτρέτου, 3 γραμμές SPI+RGB 24bit διεπαφής | SF-TC397B-8774C-T |
