Λεπτομέρειες:
|
| προϊόν: | Κυκλικό ίντσα TFT LCD 1,09» | Ψήφισμα: | 240 X 240 σημεία |
|---|---|---|---|
| Διεπαφή: | 4 καλώδιο 1 πάροδος SPI | Οθόνη αφής: | με το ΚΠΜ (Κοινή Πολιτική Μεταφορών) |
| Κατεύθυνση εξέτασης: | ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ (80/80/80/80) | Ολοκληρωμένο κύκλωμα οδηγών: | GC9A01 ή αντίτιμο |
| Αριθμός καρφιτσών: | 24 καρφίτσες | Μέγεθος ενότητας: | 30.59 X 33,0 X 1,60 χιλ. |
| Ενεργός περιοχή: | διάμετρος 27,79 χιλ. | Σύνδεση: | Τύπος συνδετήρων (εξατομικεύσιμος) |
| Φωτεινότητα επιφάνειας: | 200 cd/m2 (ψείρες) | Λειτουργούντα Temp.: | -20℃ σε +70℃ |
| Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
| Επισημαίνω: | 240x240 γύρω από την επίδειξη Tft LCD,SPI γύρω από την επίδειξη TFT LCD,GC9A01 γύρω από την επίδειξη TFT |
||
1.09» κυκλικό ψήφισμα σημείων επίδειξης 240x240 ΔΙΕΘΝΏΝ ΕΙΔΗΣΕΟΓΡΑΦΙΚΏΝ ΠΡΑΚΤΟΡΕΊΩΝ TFT LCD ίντσας με την αφή 4 καλώδιο 1 GC9A01 διεπαφή παρόδων SPI
1.09» ίντσα γύρω από TFT LCD, κυκλικό περιγραφή TFT LCD 1,09»
Η τεχνολογία sf-to109hd-8991a-ν Saef είναι ένα διαγώνιο μέγεθος 1,09» κυκλική TFT LCD ενότητα ίντσας με τα εικονοκύτταρα ψηφίσματος 240x240. Αυτή η ενότητα ενσωματώνεται με το ολοκληρωμένο κύκλωμα GC9A01 περιλαμβάνει τον ελεγκτή και οι λειτουργίες ολοκληρωμένου κυκλώματος οδηγών, υποστηρίζουν 4 το καλώδιο 1 διεπαφή παρόδων SPI, και τη σειρά τάσης ανεφοδιασμού (Vdd) από 2.8V σε 3.2V, χαρακτηριστικό 3V.
Η ενότητα sf-to109hd-8991a-ν TFT LCD είναι κυκλικός τρόπος με τη φωτεινότητα 200 ψείρες (χαρακτηριστική αξία). Η ενότητα είναι επίσης διαθέσιμη για PCAP (προβαλλόμενη χωρητική οθόνη αφής) προαιρετικό. Μπορεί στις θερμοκρασίες από -20℃ σε +70℃ η σειρά θερμοκρασιών αποθήκευσής του από -30℃ σε +80℃. Αυτά τα 1,09 η» ενότητα ίντσας TFT LCD χρησιμοποιείται ευρέως στη μηχανή καφέ, το φούρνο μικροκυμάτων, τον ανιχνευτή, την εγχώρια αυτοματοποίηση, το σύστημα ελέγχου προσπέλασης, τον εξοπλισμό ελέγχου, τις συσκευές ανάλυσης, το σύστημα ασφαλείας, το σύστημα άρδευσης κήπων, κ.λπ.
| Προϊόν: | Κυκλικό ίντσα TFT LCD 1,09» | Ψήφισμα: | 240 X 240 σημεία |
|---|---|---|---|
| Διεπαφή: | 4 καλώδιο 1 πάροδος SPI | Οθόνη αφής: | Με το ΚΠΜ (Κοινή Πολιτική Μεταφορών) |
| Κατεύθυνση εξέτασης: | ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ (80/80/80/80) | Ολοκληρωμένο κύκλωμα οδηγών: | GC9A01 ή αντίτιμο |
| Αριθμός καρφιτσών: | 24 καρφίτσες | Μέγεθος ενότητας: | 30.59 X 33,0 X 1,60 χιλ. |
| Ενεργός περιοχή: | διάμετρος 27,79 χιλ. | Σύνδεση: |
Τύπος συνδετήρων (Εξατομικεύσιμος) |
| Φωτεινότητα επιφάνειας: | 200 Cd/m2 (ψείρες) | Λειτουργούντα Temp.: | -20℃ σε +70℃ |
| Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
Καθορισμός καρφιτσών
Pin1~Pin6, καρφίτσες ΚΠΜ (Κοινή Πολιτική Μεταφορών), Συνδέστε το ΚΠΜ (Κοινή Πολιτική Μεταφορών)
Pin7, VDD28, Παροχή ηλεκτρικού ρεύματος (+2.8V) για το κύκλωμα λογικής.
Pin8, LEDA, Πίσω ελαφρύ θετικό παροχής ηλεκτρικού ρεύματος.
Pin9, LEDK, Πίσω ελαφριά παροχή ηλεκτρικού ρεύματος αρνητική.
Pin10~Pin11, NC
Pin12, GND, Έδαφος δύναμης.
Pin13~Pin14, VDDIO, Κύκλωμα παροχής ηλεκτρικού ρεύματος (+1.8V/+2.8V) IO.
Pin15, GND, Έδαφος δύναμης
Pin16, ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ, Σήμα ελέγχου αναστοιχειοθέτησης.
Pin17, καίσιο, Επίλεκτο σήμα τσιπ (χαμηλός ενεργός).
Pin18, D/C, Τμηματική γραμμή ρολογιών επικοινωνίας (SCLK).
Pin19, WR, Επίλεκτη καρφίτσα στοιχείων ή εντολής (RS).
Pin20, SDIN, Τμηματική γραμμή στοιχείων επικοινωνίας.
Pin21, TE, Επίδραση δακρυ'ων.
Pin22~Pin23, GND, Έδαφος δύναμης
Pin24, NC, Μην πρέπει να συνδέσετε.
1.09» ίντσα γύρω από TFT LCD, κυκλικό TFT LCD 1,09» που σύρει

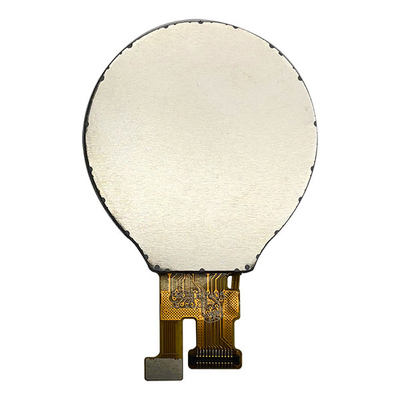

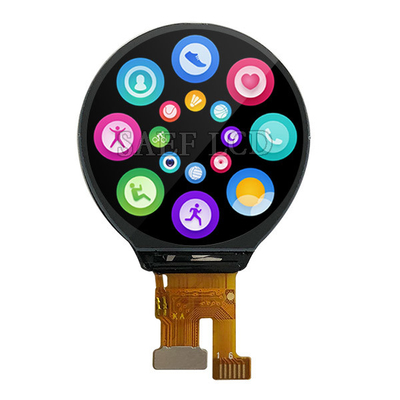

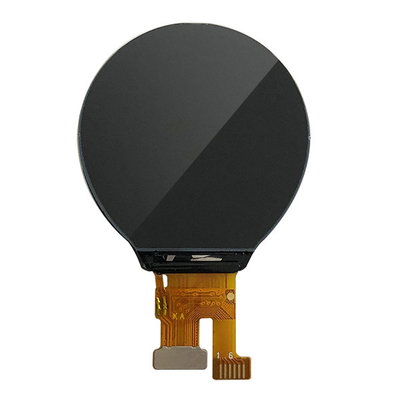

1.09» ίντσα γύρω από TFT LCD, κυκλικό TFT LCD 1,09» πραγματική εικόνα προϊόντων
Λέξη κλειδί αναζήτησης: ο κύκλος tft 2,1, στρογγυλό tft 2,1», εγκύκλιος 2,1 tft LCD, εγκύκλιος 2,1» tft LCD, κυκλική 2,1» ίντσα tft LCD, κυκλικό tft LCD 2,1, κυκλική επίδειξη 2,1 tft, κυκλική 2,1» επίδειξη tft, κυκλική επίδειξη tft 2,1 ίντσας, κυκλική επίδειξη 2,1 tft, tft επίδειξη 2,1», κυκλική οθόνη tft 2,1 ίντσας, 2,1» κυκλική οθόνη tft, κυκλική οθόνη tft 2,1 ίντσας, κυκλική οθόνη 2,1, κυκλική οθόνη tft TFT 2,1 ίντσα, 2,1» οθόνη στρογγυλή οθόνη 2,1», κύκλος 2,1 ίντσας tft, 2,1» ίντσα TFT LCD, TFT κύκλος tft LCD ίντσας στρογγυλή, 2,1» tft καλύπτει, 2,1» επίδειξη ίντσας tft LCD, στρογγυλή επίδειξη 2,1 tft LCD»
