Λεπτομέρειες:
|
| λέξεις κλειδιά: | Τύπος LCD φραγμών 3,9 ίντσα RGB | Οθόνη αφής: | με τη χωρητική επιτροπή αφής ΚΠΜ (Κοινή Πολιτική Μεταφορών) |
|---|---|---|---|
| Ψήφισμα: | 480x128 | Διεπαφή: | RGB |
| Φωτεινότητα επιφάνειας: | 500 cd/m2 (ψείρες) | καρφίτσες: | 40 καρφίτσες |
| Κατεύθυνση εξέτασης: | 12:00 | Σύνδεση: | ZIF/σύνδεση του τύπου συνδετήρων |
| Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
| Επισημαίνω: | Ενότητα τύπων TFT LCD φραγμών,Ενότητα 3,9 ίντσας TFT LCD |
||
Τοπίο 3,9 επίδειξη ίντσας 480*128 TFT, RGB 3,9 ίντσα TFT LCD
Χαρακτηριστικά γνωρίσματα προϊόντων:
1. Η ενότητα sf-to390yh-8960a-CT TFT LCD είναι 3,9 μετρά τη διαγώνια ενότητα τύπων TFT φραγμών χρώματος 480xRGBx128 σε ίντσες πλήρη.
2. Αυτή η ενότητα υποστηρίζει RGB 24 μπιτ διεπαφών. έχει τη διάσταση ενότητας 105.5x40.64x5.28 χιλ. και το ενεργό μέγεθος περιοχής 95.04x25.34 χιλ.
3. Το sf-to390yh-8960a-CT είναι ενσωματωμένο με στον ελεγκτή ST7282A στην ενότητα, και τις σειρές τάσης ανεφοδιασμού λογικής του από 2.6V σε 3.3V. Η ενότητα είναι με τη φωτεινότητα επιφάνειας 500cd/m2 (ψείρες), αυτή η ενότητα επίδειξης LCD μπορεί στις θερμοκρασίες από-20℃ σε +70℃.
4. Αυτά τα 3,9» TFT LCD μπορούν να είναι σχέδιο συνήθειας με την ανθεκτική οθόνη αφής και τη χωρητική οθόνη αφής.
| Στοιχείο των γενικών πληροφοριών | Περιεχόμενο |
| Μέγεθος επίδειξης LCD (διαγώνιο) | 3,9 ίντσα TN |
| Δομή ενότητας | Επίδειξη TFT + PCAP |
| Τύπος επίδειξης LCD | TFT/TRANSMISSIVE |
| Τρόπος επίδειξης LCD | Κανονικά μαύρος |
| Συνιστώμενη κατεύθυνση εξέτασης | 12 η ώρα |
| Μέγεθος ενότητας (W×H×T) | 105.5x40.64x5.28 χιλ. |
| Ενεργός περιοχή (W×H) | 95.04×25.34 χιλ. |
| Αριθμός εικονοκυττάρων (ψήφισμα) | 480RGB×128 εικονοκύτταρο |
| Πίσσα εικονοκυττάρου (W×H) | 0.135×0.135 χιλ. |
| Τύπος διεπαφών ενότητας | RGB διεπαφή 24 μπιτ |
| Ολοκληρωμένο κύκλωμα οδηγών | ST7282A |
| Αριθμοί χρώματος | 16.7M |
| Τύπος Backlight | Άσπρες οδηγήσεις |
Πλεονεκτήματα προϊόντων:
1.The ο λόγος επικρατούσας διάστασης επιτροπή TFT LCD στην αγορά είναι 4:3 ή 16:9. Αλλά για μερικές εφαρμογές, μορφή τύπων φραγμών της επιτροπής επίδειξης θα ήταν πολύ καλύτερη από την τρέχουσα επικρατούσα τάση 4:3 ή 16:9 να επιδείξει τις απαραίτητες πληροφορίες.
2.We προσφέρουν το διαφορετικό τύπο TFT φραγμών μεγεθών (τεντωμένη επίδειξη φραγμών LCD) συμπεριλαμβανομένων των μεγεθών 3,9 μετρούν σε ίντσες, 4,6 ίντσα και 5,2 ίντσα. Προκειμένου να συναντηθούν με την απαίτηση πελατών ειδικά για τις βιομηχανικές εφαρμογές.
3.We αναπτύσσουν την πιό παράγωγο λύση από αυτούς τύπος TFT φραγμών όπως κατωτέρω: 1 - με την τρύπα βιδών στην επιλογή έκδοσης πλαισίων. 2 - με τη χωρητική επιτροπή αφής ή την ανθεκτική επιλογή επιτροπής αφής. 3 - υψηλή επιλογή έκδοσης φωτεινότητας.
4. Άριστηαπόδοσηεπίδειξηςτουχρώματοςυποβάθρου, τηςφωτεινότητας, τηςγωνίαςεξέτασης, καιτηςέντασης, κ.λπ.
5. Ευρεία θερμοκρασία της κορυφής -20℃ σε +70℃ και υψηλός - ποιοτικό επίπεδο για τις βιομηχανικές εφαρμογές.
6. Ανταγωνιστική λύση τιμών με την καλή ποιότητα μεταξύ των ίδιων ειδών στη βιομηχανία LCD.
7. Εύκολος να εγκαταστήσει και εύκολος να διατηρήσει.
Εφαρμογές:
Αυτή η ενότητα LCD μπορεί να χρησιμοποιηθεί στα ενσωματωμένα συστήματα, τη βιομηχανική συσκευή, την ασφάλεια και το φορητό εξοπλισμό που απαιτούν την επίδειξη μέσα υψηλή - ποιότητα και ζωηρόχρωμη εικόνα. Οι επιδείξεις τύπων tft-LCD φραγμών SAEF είναι τέλειες για το βιομηχανικό εξοπλισμό, την αυτοκίνητη εφαρμογή, το σύστημα κεντρικών υπολογιστών, POS το σύστημα, τις δυναμικές επιδείξεις πληροφοριών και την επίδειξη διαφήμισης.
Τοπίο 3,9 επίδειξη ίντσας 480*128 TFT, RGB σχέδιο προϊόντων 3,9 ίντσας TFT LCD

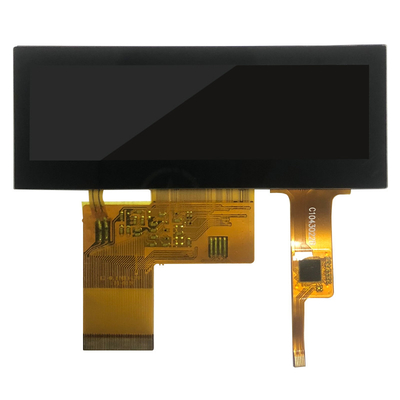

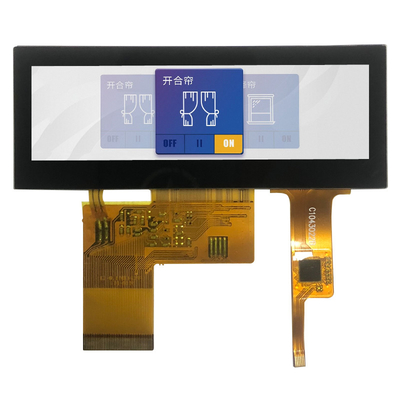

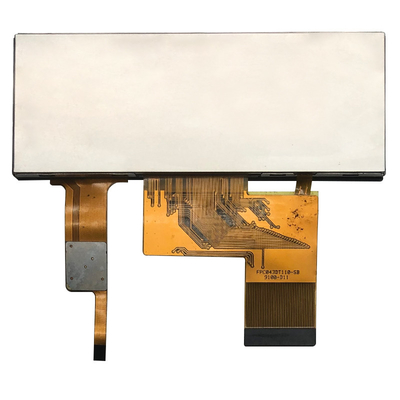

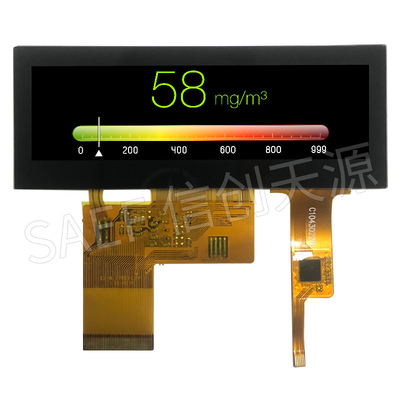

Τοπίο 3,9 επίδειξη ίντσας 480*128 TFT, RGB εικόνα προϊόντων 3,9 ίντσας TFT LCD
Εισόδου-εξόδου τερματικά
Pin1, VBL- Κάθοδος των οδηγήσεων Backlight
Pin2, VBL+ Άνοδος των οδηγήσεων Backlight.
Pin3, GND Έδαφος συστημάτων
Pin4, VCC Παροχή ηλεκτρικού ρεύματος για τη λειτουργία λογικής
Pin5~12, R0~R7 Λεωφορείο στοιχείων
Pin13~20, G0~G7 Λεωφορείο στοιχείων
Pin21~28, B0~B7 Λεωφορείο στοιχείων
Pin29, GND Έδαφος συστημάτων
Pin30, CLK Σήμα ρολογιών εικονοκυττάρου
Pin31, DISP On/off έλεγχος επίδειξης
Pin32, HSYNC Σήμα οριζόντιου συγχρονισμού
Pin33, VSYNC Σήμα κάθετου συγχρονισμού
Pin34, ΚΡΗΣΦΥΓΕΤΟ Τα στοιχεία επιτρέπουν την παρατήρηση: εσωτερικός τργμένος αδύνατος χαμηλός
Pin35, NC Καμία σύνδεση
Pin36, GND Έδαφος συστημάτων
Pin37, XR (NC) Το σήμα δεξιά πλευρών TP
Pin38, YD (NC) Το κάτω δευτερεύον σήμα TP
Pin39, XL (NC) Το σήμα αριστερών πλευρών TP
Pin40, YU (NC) Το επάνω δευτερεύον σήμα TP
