Λεπτομέρειες:
|
| Προϊόν: | Κυκλικό TFT LCD 4 ίντσα | Διεπαφή: | MIPI (εξατομικεύσιμο) |
|---|---|---|---|
| Οθόνη αφής: | με το ΚΠΜ (Κοινή Πολιτική Μεταφορών) προαιρετικό | Κατεύθυνση εξέτασης: | ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ (80/80/80/80) |
| Αριθμός καρφιτσών: | 30 καρφίτσες | Μέγεθος ενότητας: | 105.3x109.61x2.3 χιλ. |
| Ενεργός περιοχή: | διάμετρος 101,92 χιλ. | Φωτεινότητα επιφάνειας: | 500-1000 cd/m2 (ψείρες) |
| Λειτουργούντα Temp.: | -30℃ σε +85℃ | Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες |
| Επισημαίνω: | 720x720 σημείο γύρω από την επίδειξη LCD,TFT γύρω από την επίδειξη LCD,Κυκλική LCD MIPI επίδειξη διεπαφών |
||
4 ίντσα γύρω από TFT LCD, κυκλικό περιγραφή προϊόντων TFT LCD 4»
Η τεχνολογία sf-to400xc-8996a-ν Saef είναι ένας αυτοκίνητος βαθμός επίδειξη TFT LCD που χρησιμοποιείται ευρέως για το ταμπλό αυτοκινήτων. το διαγώνιο μέγεθός του είναι 4 ίντσα με τα εικονοκύτταρα ψηφίσματος 720x720 επίδειξης. SupportsMIPI διασυνδέει, και σειρά τάσης ανεφοδιασμού (Vdd) από 2.6V σε 3.6V, χαρακτηριστικό 2.8V.
Η ενότητα sf-to400xc-8996a-ν TFT LCD είναι κυκλικός τρόπος με τη φωτεινότητα 500-1000 ψείρες (χαρακτηριστική αξία). Η ενότητα είναι επίσης διαθέσιμη για PCAP (προβαλλόμενη χωρητική οθόνη αφής) προαιρετικό. Μπορεί στις θερμοκρασίες από -30℃ σε +85℃
| Στοιχείο των γενικών πληροφοριών | Περιεχόμενο |
| Μέγεθος επίδειξης LCD (διαγώνιο) | 4 ίντσα γύρω από TFT |
| Δομή ενότητας | Επίδειξη TFT |
| Τύπος επίδειξης LCD | TFT/TRANSMISSIVE |
| Τρόπος επίδειξης LCD | Κανονικά μαύρος |
| Συνιστώμενη κατεύθυνση εξέτασης | ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ όλες οι γωνίες εξέτασης |
| Μέγεθος ενότητας (W×H×T) | 105.3x109.61x2.3 χιλ. |
| Ενεργός περιοχή (W×H) | διάμετρος 101,92 χιλ. |
| Αριθμός εικονοκυττάρων (ψήφισμα) | 720RGB×720 εικονοκύτταρο |
| Τύπος διεπαφών ενότητας | Διεπαφή MIPI |
| Λειτουργούντα Temp. | -30℃ σε +85℃ |
| Φωτεινότητα επιφάνειας | 1000 cd/m2 |
| Αριθμοί χρώματος | 16.7M |
| Τύπος Backlight | Άσπρες οδηγήσεις |
Καθορισμός καρφιτσών
Pin1, ΟΔΗΓΗΣΕ ΤΟ Α ΟΔΗΓΗΜΕΝΗ ΑΝΟΔΟΣ
Pin2, ΟΔΗΓΗΜΕΝΟ K1 ΟΔΗΓΗΜΕΝΗ ΚΑΘΟΔΟΣ
Pin3, ΟΔΗΓΗΜΕΝΟ K2 ΟΔΗΓΗΜΕΝΗ ΚΑΘΟΔΟΣ
Pin4, VCI Παροχή ηλεκτρικού ρεύματος
Pin5, IOVCC Παροχή ηλεκτρικού ρεύματος
Pin6, ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ Σήμα αναστοιχειοθέτησης, ενεργός χαμηλός
Pin7, TE Λυσσασμένη επίδραση
Pin8, PWM Έλεγχος PWM LCD backlight
Pin9, GND Έδαφος
Pin10, D0P Διαφορικό ζευγάρι στοιχείων MIPI DSI (πάροδος 0 στοιχείων)
Pin11, D0N Διαφορικό ζευγάρι στοιχείων MIPI DSI (πάροδος 0 στοιχείων)
Pin12, GND Έδαφος
Pin13, D1P Διαφορικό ζευγάρι στοιχείων MIPI DSI (πάροδος 1 στοιχείων)
Pin14, D1N Διαφορικό ζευγάρι στοιχείων MIPI DSI (πάροδος 1 στοιχείων)
Pin15, GND Έδαφος
Pin16, CLKP Διαφορικό ζευγάρι ρολογιών MIPI DSI
Pin17, CLKN Διαφορικό ζευγάρι ρολογιών MIPI DSI
Pin18, GND Έδαφος
Pin19, D2P Διαφορικό ζευγάρι στοιχείων MIPI DSI (πάροδος 2 στοιχείων)
Pin20, D2N Διαφορικό ζευγάρι στοιχείων MIPI DSI (πάροδος 2 στοιχείων)
Pin21, GND Έδαφος
Pin22, D3P Διαφορικό ζευγάρι στοιχείων MIPI DSI (πάροδος 3 στοιχείων)
Pin23, D3N Διαφορικό ζευγάρι στοιχείων MIPI DSI (πάροδος 3 στοιχείων)
Pin24, GND Έδαφος
Pin25, TP_INT Η αφή διακόπτει
Pin26, TP_SDA Αφή IIC σήμα στοιχείων
Pin27, TP_SCL Αφή IIC σήμα ρολογιών
Pin28, TP_RESET Η αφή επαναρύθμισε το σήμα
Pin29, TP_VCI Παροχή ηλεκτρικού ρεύματος αφής
Pin30, TP_IOVCC Η χρήση 1.8V ή 3.3V, αυτό πρέπει να είναι ίδια με την αφή IIC χρηστών I/O τάση
4 ίντσα γύρω από TFT LCD, κυκλικό σχέδιο προϊόντων TFT LCD 4»

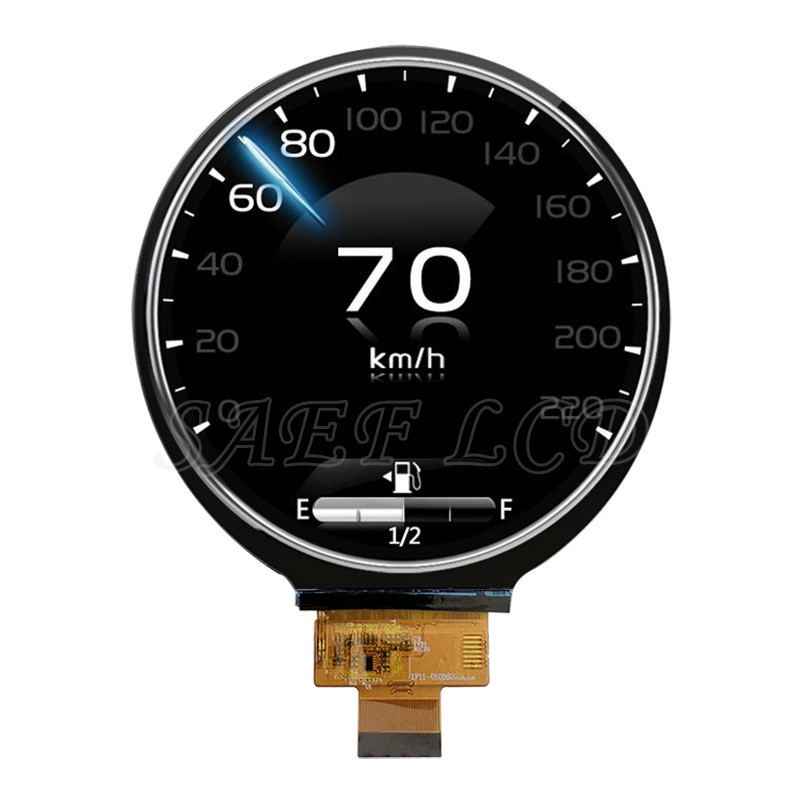

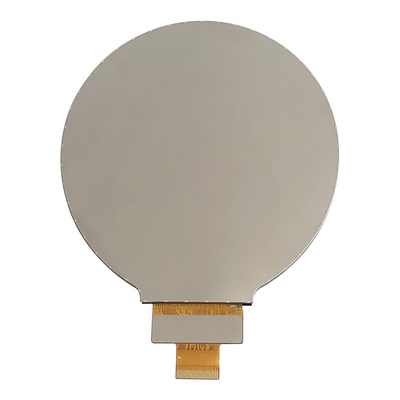

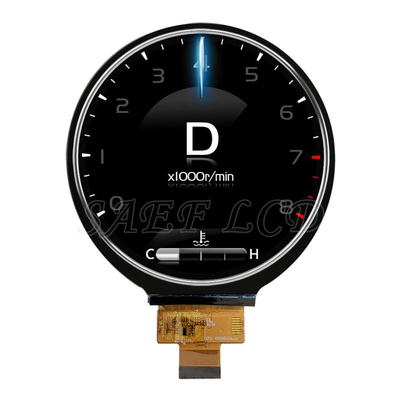

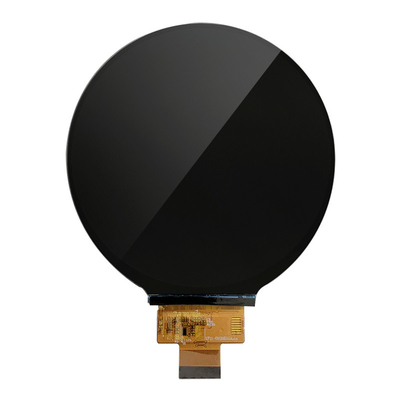

4 ίντσα γύρω από TFT LCD, κυκλικό εικόνα προϊόντων TFT LCD 4»
