Λεπτομέρειες:
|
| Προϊόν: | 3.12 ιντσών παθητικό OLED | Απόφαση: | Ανάλυση 256x64 Pixels |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Διασύνδεση: | Παράλληλο, SPI προαιρετικό |
| Εμφάνιση χρώματος: | Λευκό, κίτρινο | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 88.00 (ψ) x27.80 (η) | Ενεργός χώρος: | 76.78 (ψ) Χ 19,18 (η) |
| Πιξέλες: | 00,30 (W) x 0,30 (H) | θερμοκρασία λειτουργίας: | -40°C έως +80°C |
| Θερμοκρασία αποθήκευσης.: | -40°C έως +85°C | Κύκλος ελέγχου οδηγού: | SSD1322 |
| Πρόσθετη τάση: | 2.4 - 3,5V | Αριθμός πιν: | 30 πινάκια |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS | Τύπος συσκευασίας IC: | COF |
| Τύπος σύνδεσης μονάδας: | ΔΕΠ | Υπηρεσία: | 1/64 |
| Επισημαίνω: | 256*64 μονάδες οθόνης OLED,Ενδοενσωματωμένη μονάδα οθόνης OLED,3.12 ∆ιακόμετρο οθόνης OLED |
||
3.12 ιντσών OLED οθόνη, 3.12 " 256 * 64 Dots OLED οθόνη ενότητα εισαγωγή
Η Οργανική Δίοδος Εκπομπής Φωτός (OLED) είναι μια τεχνολογία νέας γενιάς, φωτεινότερες και σαφέστερες εικόνες με πιο ευέλικτη ταχύτητα απόκρισης.Η οθόνη OLED SFOS312YZ-7091AN είναι κατασκευασμένη από 256 x 64 κουκίδες μεμονωμένου μονοχρώματοςΗ ενότητα OLED είναι ελαφριά, χαμηλής ισχύος και μικρή, υπάρχουν διαφορετικές διεπαφές προαιρετικά. Είναι προεπιλεγμένη διεπαφή SPI, Parallel και I2C.
Το μέγεθος της ενεργού περιοχής είναι διαγώνια 3,12 ̊ με διάμετρο μονάδας 88,00 (W) x 27,80 (H) mm, διάμετρος ενεργού περιοχής 76,78 (W) x 19,18 (H) mm.Η οθόνη OLED 12 ιντσών έχει ενσωματωμένο IC SSD1322 και διαθέτει υψηλή αναλογία αντίθεσης 20Η τάση τροφοδοσίας λογικής κυμαίνεται από 2.4V-2.6V, η τυπική τιμή είναι 2.5V. Είναι εξαιρετική για την εφαρμογή όπως ιατρική συσκευή, σύστημα POS, λευκά προϊόντα, εφαρμογές στο σπίτι,βιομηχανικό όργανο, αυτοματισμός, συστήματα οπτικοακουστικής προβολής, συσκευές προσωπικής φροντίδας, οικιακά είδη, οθόνες αυτοκινήτων, δυναμικές οθόνες πληροφοριών κλπ.
Χαρακτηριστικά
| Προϊόν: | 3.12 ιντσών παθητικό OLED | Ψήφισμα: | Ανάλυση 256x64 Pixels |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Διασύνδεση: | Παράλληλο, SPI Προαιρετικό |
| Χρώμα εμφάνισης: | Λευκό, Κίτρινο | Οπτική: | Όλες οι οπτικές γωνίες |
| Σχεδιασμός Dim.: | 88.00 (W) X27.80 (H) | Ενεργός χώρος: | 76.78 (W) X 19.18 (H) |
| Πίτσα των Pixel: | 00,30 (W) × 0,30 (H) | Εργασιακή θερμοκρασία: | -40°C έως +80°C |
| Θερμοκρασία αποθήκευσης | -40°C έως +85°C | Διοικητικός παράγοντας | SSD1322 |
| Δυναμική τάση τροφοδοσίας: | 2.4 - 3,5V | Αριθμός πιν: | 30 πινάκια |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS | Τύπος συσκευασίας IC: | ΔΕΠ |
| Τύπος σύνδεσης μονάδας: | ΔΕΠ | Υπηρεσία: | 1/64 |
3.12 ιντσών 256x64 Pixels COF OLED Εμφάνιση
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
|
Πρόσθετη τάση |
ΔΕΔ | -Ούτε ένα.5 | 2.75 | V |
| ΚΑΚ | -Ούτε ένα.5 | 21 | V | |
| ΔΕΔΔΙΟ | -Ούτε ένα.5 | ΚΑΠ | V | |
| ΚΑΠ | -Ούτε ένα.3 | 4 | V | |
| Θερμοκρασία λειτουργίας | Πάνω | -40 | 85 | .Γ |
| Θέρμανση αποθήκευσης | TSTG | - 65 | 150 | .Γ |
| Χρόνος ζωής (100 cd/m2) | 20,000 | - | ώρα | |
| Χρόνος ζωής (90 cd/m2) | 25,000 | - | ώρα | |
| Διάρκεια ζωής (80 cd/m2) | 30,000 | - | ώρα |
Οπτικά χαρακτηριστικά
|
|
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
|
Φωτεινότητα (VCC προμηθεύεται εξωτερικά) |
Λβρ |
Σημείωση 5 |
60 |
80 |
- |
cd/m2 |
| Κ.Ι.Ε. (Λευκός) | (x) (y) | Α.Κ.Ε. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | 2000:1 | - | |
|
| Γωνία θέασης | 160 | - | - | βαθμός |
Χαρακτηριστικά DC
|
|
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ |
Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔ | 2.4 | 2.5 | 2.6 | V | |
| Η τάση τροφοδοσίας για λειτουργία | ΚΑΠ | 2.4 | 2.8 | 3.5 | V | |
| Ηλεκτρική τροφοδοσία για καρφίτσες I/O | ΔΕΔΔΙΟ | 1.65 | ΚΑΠ | V | ||
|
Δυναμική τάση λειτουργίας για OLED |
ΚΑΚ |
Σημείωση 5 |
11.5 |
12 |
12.5 |
V |
|
Εισαγωγή υψηλού επιπέδου |
ΧΙΒ |
IOUT = 100μA, 3,3MHz |
0.8×VDDIO |
- |
ΔΕΔΔΙΟ |
V |
| Εισαγωγή χαμηλού επιπέδου | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDDIO | V |
| Υψηλού επιπέδου παραγωγή | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDDIO | - | ΔΕΔΔΙΟ | V |
| Αποδόσεις χαμηλού επιπέδου | Αερομεταφορές | IOUT = 100μA, 3,3MHz | 0 | - | 0.1×VDDIO | V |
| ρεύμα λειτουργίας για VCI | ICI | - | 95 | 120 | μA | |
| ρεύμα λειτουργίας για VCC | ΔΠΔ |
Σημείωση 6 |
- |
34.5 |
40 |
mA |
| ρεύμα κατάστασης αδράνειας για VDD | ΔΕΔ, ΝΟΥΜΟ | Σημείωση 8 | - | 1 | 10 | μA |
| ρεύμα κατάστασης αδράνειας για το VDDIO | ΙΝΤΙΟ, Κοιμήσου. | Σημείωση 8 | 1 | 10 | ||
|
ρεύμα λειτουργίας αδράνειας για VCI |
ICI, ύπνο | Σημείωση 8 | - | 2 | 50 |
μA |

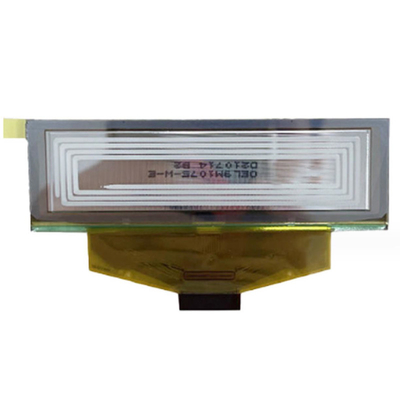

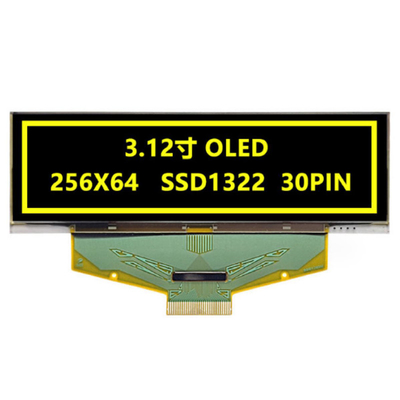

3Εικόνα προϊόντος
