Λεπτομέρειες:
|
| Προϊόν: | 1.54 ιντσών OLED SSD1309 | Απόφαση: | Ανάλυση 128x64 Pixels |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Διασύνδεση: | 8bit 68XX/80XX Παράλληλο, 4-σύρμα SPI, I2C |
| Εμφάνιση χρώματος: | Άσπρος, κίτρινος, μπλε | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 420,04 x 27,22 x 1,45 mm | Ενεργός χώρος: | 35.052 × 17.516 (mm) |
| Πιξέλες: | 0.274 × 0,274 (mm) | θερμοκρασία λειτουργίας: | -40°C σε +70°C |
| Θερμοκρασία αποθήκευσης.: | -40°C έως +85°C | Κύκλος ελέγχου οδηγού: | SSD1309 |
| Πρόσθετη τάση: | 1.65 - 3.3V | Αριθμός πιν: | 24 καρφίτσες |
| Τύπος συσκευασίας IC: | ΒΑΡΑΙΝΩ | Τύπος σύνδεσης μονάδας: | ΔΕΠ |
| Υπηρεσία: | 1/64 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Μονόχρωμη οθόνη OLED,1.54 ιντσών OLED οθόνη |
||
1.54 ιντσών OLED UG-2864KSWMG01 Διαχειριστής SSD1309 Παθητική Ματρίκη Μονοχρώμιο 128 x 64 ZIF FPC Παράλληλο, 4-σύρμα SPI, Διασύνδεση I2C
Περιγραφή του προϊόντος
Η Οργανική Δίοδη Εκπομπής Φωτός (OLED) είναι μια τεχνολογία νέας γενιάς, φωτεινότερες και σαφέστερες εικόνες με πιο ευέλικτη ταχύτητα απόκρισης.UG-2864KSWMG01 OLΗ οθόνη ED είναι κατασκευασμένη από 128 x 64 κουκίδες μεμονωμένο μονοχρώμα..
Το μέγεθος της ενεργού περιοχής είναι διαγώνια 1,54 ̊ με διάμετρο μονάδας420,04 x 27,22 x 1,45 mm, διάσταση ενεργού χώρου350,052 × 17,516 mm.Αυτή η οθόνη OLED 1,54 ιντσών έχει ενσωματωμένο IC SSD1309 και διαθέτει υψηλό λόγο αντίθεσης 20.000: 1. Η τάση παροχής λογικής κυμαίνεται από 1,65V-3,3V, η τυπική τιμή είναι 2,8V.Είναι εξαιρετικό για την εφαρμογή όπως ιατρική συσκευή,Σύστημα POS, λευκά είδη, εφαρμογές στο σπίτι, βιομηχανικά όργανα, αυτοματισμός, συστήματα οπτικοακουστικής απεικόνισης, συσκευές προσωπικής φροντίδας, είδη οικιακής χρήσης, οθόνες αυτοκινήτων,Δυναμικές οθόνες πληροφοριών κλπ..
| Προϊόν: | 1.54 ιντσών OLED SSD1309 | Ψήφισμα: | Ανάλυση 128x64 Pixels |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Διασύνδεση: | 8bit 68XX/80XX Παράλληλο, 4-σύρμα SPI, I2C |
| Χρώμα εμφάνισης: | Λευκό, Κίτρινο, Μπλε | Οπτική: | Όλες οι οπτικές γωνίες |
| Σχεδιασμός Dim.: | 420,04 × 27,22 × 1,45 χιλιοστά | Ενεργός χώρος: | 35.052 × 17.516 (mm) |
| Πίτσα των Pixel: | 0.274 × 0,274 (mm) | Εργασιακή θερμοκρασία: | -40°C έως +70°C |
| Θερμοκρασία αποθήκευσης | -40°C έως +85°C | Διοικητικός παράγοντας | SSD1309 |
| Δυναμική τάση τροφοδοσίας: | 1.65 - 3.3V | Αριθμός πιν: | 24 καρφίτσες |
| Τύπος συσκευασίας IC: | Επενδύσεις | Τύπος σύνδεσης μονάδας: | ΔΕΠ |
| Υπηρεσία: | 1/64 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
1.54 ιντσών OLED UG-2864KSWMG01 Διαχειριστής SSD1309 Παθητική Ματρίκη Μονοχρώμιο 128 x 64 ZIF FPC Παράλληλο, 4-σύρμα SPI, I2C Διασύνδεση

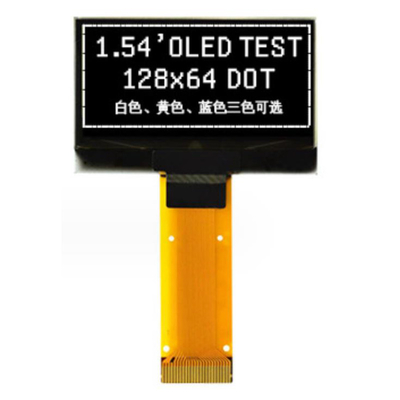

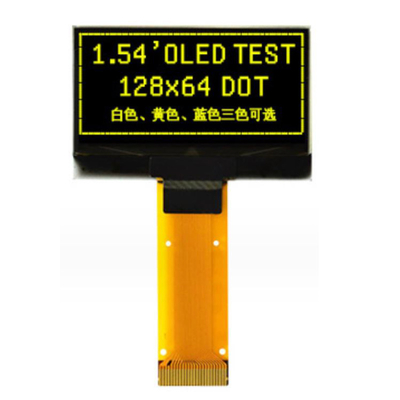

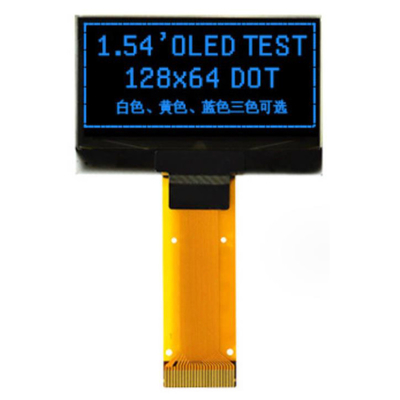

1.54 ιντσών OLED UG-2864KSWMG01 Διαχειριστής SSD1309 Παθητική Ματρίκη Μονοχρώμιο 128 x 64 ZIF FPC Παράλληλο, 4-σύρμα SPI, I2C Διασύνδεση Εικόνα προϊόντος
Λειτουργική προδιαγραφή
Εντολές:Ανατρέξτε στο τεχνικό εγχειρίδιο για το SSD1309
Εκκενώστε και ενεργοποιήστε.
Για την προστασία του πίνακα OEL και την επέκταση του χρόνου ζωής του πίνακα, η ρουτίνα ενεργοποίησης/αποσύνδεσης του διακόπτη IC πρέπει να περιλαμβάνει περίοδο καθυστέρησης μεταξύ πηγών ενέργειας υψηλής τάσης και χαμηλής τάσης κατά την ανάκτηση/αποσύνδεση.Δίνει στο πάνελ OEL αρκετό χρόνο για να ολοκληρώσει την ενέργεια φόρτισης και εκφόρτισης πριν/μετά τη λειτουργία.
Ενεργοποίηση Συνεδρία:
1Ενεργοποιήστε το VDD.
2. Αποκλείστε την οθόνη
3. Αρχιποίηση
4. Καθαρή οθόνη
5Ενεργοποιήστε το VCC.
6. καθυστέρηση 100ms
(Όταν ο VCC είναι σταθερός)
7. Στείλε Εμφάνιση με εντολή
Κλείστε το ρεύμα.
1. Αποκλείστε την οθόνη
2Κλείστε το VCC.
3. καθυστέρηση 100ms
(Όταν το VCC φτάνει το 0 και το πάνελ είναι πλήρως
εκπομπές)
4Κλείστε το VDD.
Προφυλάξεις για την αποθήκευση της μονάδας OLED
1Κατά την αποθήκευση των μονάδων OLED, είναι απαραίτητες οι ακόλουθες προφυλάξεις.
i. Να φυλάσσονται σε σφραγισμένη σακούλα πολυαιθυλενίου με το ξηραντικό.
ii. Να φυλάσσονται σε σκοτεινό μέρος. Να μην εκτίθενται σε ηλιακό ή φθοριστικό φως, να διατηρείται η θερμοκρασία μεταξύ 0°C και 35°C και η σχετική υγρασία μεταξύ 40% RH και 60% RH.
Η επιφάνεια του πολωτήρα δεν πρέπει να έρχεται σε επαφή με άλλα αντικείμενα (συνιστούμε να τα αποθηκεύετε στο δοχείο αντιστατικού ηλεκτρισμού στο οποίο μεταφέρθηκαν).
2Άλλοι
i. Εάν οι μονάδες OLED λειτουργούν για μεγάλο χρονικό διάστημα, αυτό θα προκαλέσει εξασθένηση της φωτεινότητας.Διαφορετικά τα πρότυπα εμφάνισης μπορεί να παραμείνουν στην οθόνη ως εικόνες φαντασμάτων και είναι ανακτήσιμη.
ii. Να ελαχιστοποιηθεί η υποβάθμιση της απόδοσης των μονάδων OLED που προκύπτει από την καταστροφή που προκαλείται από στατικό ηλεκτρισμό κλπ.,Να είστε προσεκτικοί ώστε να αποφεύγετε να κρατάτε τα ακόλουθα τμήματα όταν χειρίζεστε τις μονάδες..
- Απευθείας περιοχή της κυκλώματος.
- Τερματικά ηλεκτρόδια.
