1.69 ιντσών Χρώμα OLED 160x128 RGB SSD1333 UG-6028GDEFF Παράλληλη 4-σύρματη διεπαφή SPI I2C

1.69 ίντσες Full Color OLED 160x128 Pixels SSD1333 Driver IC Εισαγωγή προϊόντος

Η Οργανική Δίοδη Εκπομπής Φωτός (OLED) είναι μια τεχνολογία νέας γενιάς, φωτεινότερες και σαφέστερες εικόνες με πιο ευέλικτη ταχύτητα απόκρισης.UG-6028GDEFF01 OLΗ οθόνη ED είναι κατασκευασμένη από 160 x 128 κουκίδες μεμονωμένο μονοχρώμα.Παράλληλη και I2C διεπαφή.

Το μέγεθος της ενεργού περιοχής είναι διαγώνια 1,69 ̊ με διάμετρο μονάδας390,90 x 48,50 x 1,60 (mm), διάσταση ενεργού χώρου33.575 x 26.864 χιλιοστά.Αυτή η οθόνη OLED 1,69 ιντσών έχει ενσωματωμένη IC SSD1333 και διαθέτει υψηλή αναλογία αντίθεσης 20.000: 1. Η τάση παροχής λογικής κυμαίνεται από 1,65V-3,5V, η τυπική τιμή είναι 3V.Είναι εξαιρετικό για την εφαρμογή όπως ιατρική συσκευή,Σύστημα POS, λευκά είδη, εφαρμογές στο σπίτι, βιομηχανικά όργανα, αυτοματισμός, συστήματα οπτικοακουστικής απεικόνισης, συσκευές προσωπικής φροντίδας, είδη οικιακής χρήσης, οθόνες αυτοκινήτων,Δυναμικές οθόνες πληροφοριών κλπ..

Η τάση τροφοδοσίας για λειτουργία ((VDD ): -0,3- 4 V
Η τάση τροφοδοσίας για τις καρφίτσες I/O ((VDDIO): -0,3 - 4 V
Η τάση τροφοδοσίας για οθόνη (VDDH): -0,3 - 15 V
Διάρκεια ζωής (80 cd/m2): 10.000 ώρες

> Όλες οι προαναφερόμενες τάσεις βασίζονται στο ∆VSS = 0V.

> Όταν η ενότητα αυτή χρησιμοποιείται πέραν των ανωτέρω απόλυτων μέγιστων δυνατοτήτων, μπορεί να προκύψει μόνιμη ρήξη της ενότητας.είναι επιθυμητό να χρησιμοποιείται η ενότητα αυτή υπό τις συνθήκες που προβλέπονται στο τμήμα 3.Αν το εν λόγω μοντέλο χρησιμοποιείται πέραν αυτών των συνθηκών, μπορεί να προκύψει δυσλειτουργία του και να επιδεινωθεί η αξιοπιστία του.

> Οι καθορισμένες περιοχές θερμοκρασίας δεν περιλαμβάνουν τον πολωτήρα.

> VCC = 14.0V, Ta = 25°C, 50% Checkerboard. Η διαμόρφωση του λογισμικού ακολουθεί το τμήμα 4.5 Initialization. Το τέλος ζωής ορίζεται ως 50% της αρχικής φωτεινότητας που επιτυγχάνεται.Η μέση διάρκεια ζωής λειτουργίας σε θερμοκρασία δωματίου υπολογίζεται με την επιταχυνόμενη λειτουργία σε συνθήκες υψηλής θερμοκρασίας..

1.69 ίντσες Full Color OLED 160x128 Pixels SSD1333 Driver IC Σχέδιο προϊόντος

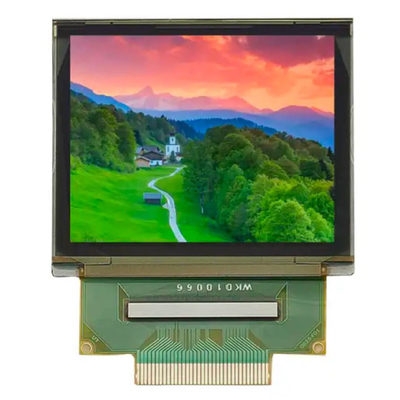

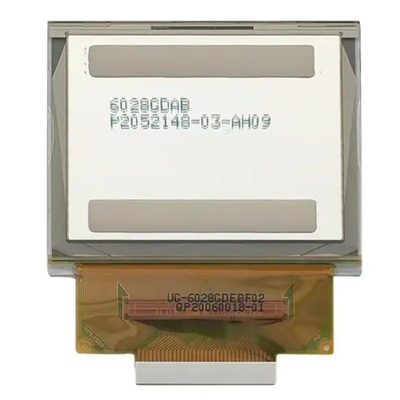

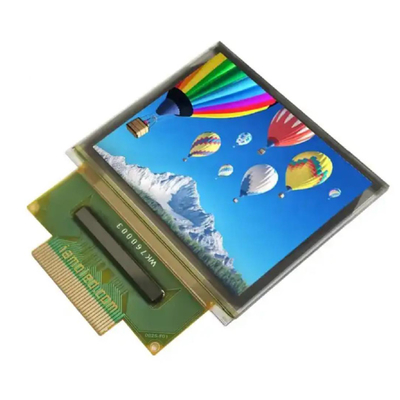

1.69 ιντσών Full Color OLED 160x128 Pixels SSD1333 Driver IC Εικόνα προϊόντος

Σχεδιασμός Προφυλάξεων για τη μονάδα οθόνης OEL

1) Οι απόλυτες μέγιστες ικανότητες είναι οι ικανότητες που δεν μπορούν να υπερβούν για το ενότητα οθόνης OEL και εάν αυτές οι τιμές υπερβούν, μπορεί να συμβεί βλάβη του πάνελ.
2) Για να αποφευχθεί η εμφάνιση δυσλειτουργίας λόγω θορύβου, πρέπει να δίνεται προσοχή στην τήρηση των προδιαγραφών VIL και VIH και, ταυτόχρονα, να γίνεται το συντομότερο δυνατό το καλώδιο της γραμμής σήματος.
3) Συνιστούμε να εγκαταστήσετε μονάδα πρόληψης υπερβολικού ρεύματος (συσσωρευτές κλπ.) στο κύκλωμα ρεύματος (VDD).
4) Να δίνεται επαρκής προσοχή ώστε να αποφεύγεται η εμφάνιση αμοιβαίας θορύβου με τις γειτονικές συσκευές.
5) Όσον αφορά το EMI, να ληφθούν τα απαραίτητα μέτρα στην πλευρά του εξοπλισμού.
6) Κατά την στερέωση της μονάδας οθόνης OEL, στερεώστε το εξωτερικό πλαστικό περίβλημα.
7) Εάν η τροφοδοσία της μονάδας οθόνης OEL διακόπτεται εξαναγκαστικά λόγω σφαλμάτων όπως η αφαίρεση της κύριας μπαταρίας ενώ η οθόνη οθόνης OEL λειτουργεί,Δεν μπορούμε να εγγυηθούμε την ποιότητα αυτής της μονάδας οθόνης OEL.
8) Το ηλεκτρικό δυναμικό που πρέπει να συνδεθεί με την πίσω όψη του τσιπ IC πρέπει να είναι το ακόλουθο: SSD1333
* Η σύνδεση (επαφή) με οποιοδήποτε άλλο δυναμικό εκτός του παραπάνω μπορεί να οδηγήσει σε ρήξη του IC.
