1.5 ίντσες 128x128 κουκίδες 262k Χρωματική AMOLED οθόνη ZIF Τύπος UG-2828GDEDF11 SSD1351 ελεγκτής

Ειδικές προδιαγραφές SFOS150TW-7100AN.pdf

1.5 ίντσες OLED οθόνη, 128x128 Dots 262k χρώμα AMOLED οθόνη SSD1351Εισαγωγή του προϊόντος

Γρήγορη ανασκόπηση του προϊόντος

Αριθμός μοντέλου.UG-2828GDEDF11

Τύπος: Γραφικό
Δομή: COG
Διάσταση:1.5 ίντσες
¥128 x 128 Ματρίκη σημείων
¢ IC:SSD1351
Δύναμη τροφοδοσίας 3V
¥1/128 Δασμός
∆ιασύνδεση: 8080,SPI,I2C
Χρώμα οθόνης: πλήρες χρώμα


Περιγραφή

Η Οργανική Διόδη Εκπομπής Φωτός (OLED) είναι μια τεχνολογία νέας γενιάς, φωτεινότερες και σαφέστερες εικόνες με πιο ευέλικτη ταχύτητα απόκρισης.Η οθόνη OLED UG-2828GDEDF11 είναι κατασκευασμένη από 120 x 128 κουκίδες μεμονωμένου μονοχρώματοςΗ ενότητα OLED είναι ελαφριά, χαμηλής ισχύος και μικρή, υπάρχουν διαφορετικές διεπαφές προαιρετικά. Είναι προεπιλεγμένη διεπαφή SPI, Parallel και I2C.

Το μέγεθος της ενεργού περιοχής είναι διαγώνια 1,5 ̊ με διάμετρο μονάδας 33,80 × 34,00 × 1,60 (mm), διάμετρος ενεργού περιοχής 26,855 × 26,864 (mm).Η οθόνη OLED 5 ιντσών έχει ενσωματωμένο IC SSD1315 και διαθέτει υψηλή αναλογία αντίθεσης 20Η τάση παροχής λογικής κυμαίνεται από 1,65V-3.5V, η τυπική τιμή είναι 3V. Είναι μεγάλη για την εφαρμογή όπως ιατρική συσκευή, σύστημα POS, λευκά προϊόντα, εφαρμογές στο σπίτι,βιομηχανικό όργανο, αυτοματισμός, συστήματα οπτικοακουστικής προβολής, συσκευές προσωπικής φροντίδας, οικιακά είδη, οθόνες αυτοκινήτων, δυναμικές οθόνες πληροφοριών κλπ.

Χαρακτηριστικό:

Η τάση τροφοδοσίας για λειτουργία ((VDD ): -0,3- 4 V
Η τάση τροφοδοσίας για τις καρφίτσες I/O ((VDDIO): -0,3 - 4 V
Η τάση τροφοδοσίας για οθόνη (VDDH): -0,3 - 15 V
Διάρκεια ζωής (80 cd/m2): 10.000 ώρες

1.5 ίντσες OLED οθόνη, 128x128 Dots 262k χρώμα AMOLED οθόνη SSD1351Σχέδιο προϊόντος

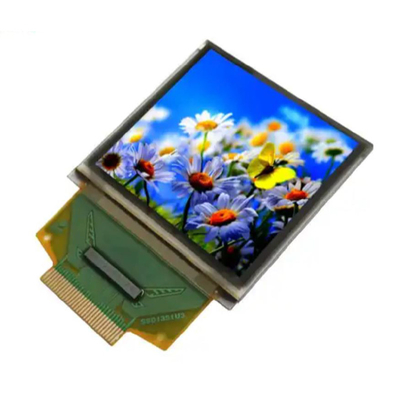

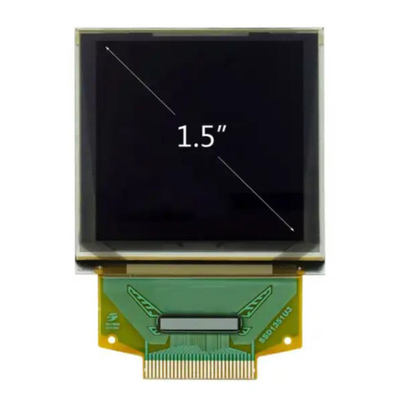

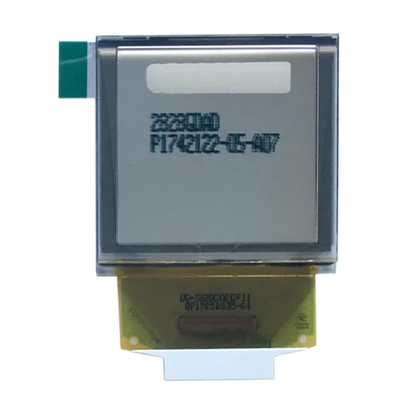

1.5 ίντσες OLED οθόνη, 128x128 Dots 262k χρώμα AMOLED οθόνη SSD1351Εικόνα προϊόντος

Σχεδιασμός Προφυλάξεων για τη μονάδα οθόνης OEL

1) Οι απόλυτες μέγιστες ικανότητες είναι οι ικανότητες που δεν μπορούν να υπερβούν για το ενότητα οθόνης OEL και εάν αυτές οι τιμές υπερβούν, μπορεί να συμβεί βλάβη του πάνελ.
2) Για να αποφευχθεί η εμφάνιση δυσλειτουργίας λόγω θορύβου, πρέπει να δίνεται προσοχή στην τήρηση των προδιαγραφών VIL και VIH και, ταυτόχρονα, να γίνεται το συντομότερο δυνατό το καλώδιο της γραμμής σήματος.
3) Συνιστούμε να εγκαταστήσετε μονάδα πρόληψης υπερβολικού ρεύματος (συσσωρευτές κλπ.) στο κύκλωμα ρεύματος (VDD).
4) Να δίνεται επαρκής προσοχή ώστε να αποφεύγεται η εμφάνιση αμοιβαίας θορύβου με τις γειτονικές συσκευές.
5) Όσον αφορά το EMI, να ληφθούν τα απαραίτητα μέτρα στην πλευρά του εξοπλισμού.
6) Κατά την στερέωση της μονάδας οθόνης OEL, στερεώστε το εξωτερικό πλαστικό περίβλημα.
7) Εάν η τροφοδοσία της μονάδας οθόνης OEL διακόπτεται εξαναγκαστικά λόγω σφαλμάτων όπως η αφαίρεση της κύριας μπαταρίας ενώ η οθόνη οθόνης OEL λειτουργεί,Δεν μπορούμε να εγγυηθούμε την ποιότητα αυτής της μονάδας οθόνης OEL.
8) Το ηλεκτρικό δυναμικό που πρέπει να συνδεθεί με την πίσω όψη του τσιπ IC πρέπει να είναι το ακόλουθο: SSD1315
* Η σύνδεση (επαφή) με οποιοδήποτε άλλο δυναμικό εκτός του παραπάνω μπορεί να οδηγήσει σε ρήξη του IC.


Για το AMOLED

Η πλήρης χρωματική οθόνη είναι ένα σημαντικό σημάδι για να ελέγξετε αν η οθόνη είναι ανταγωνιστική στην αγορά, επομένως πολλές τεχνολογίες πλήρους χρώματος εφαρμόζονται επίσης στις οθόνες OLED,Σύμφωνα με τον τύπο του πάνελ συνήθως έχει τα ακόλουθα τρία: RGB pixel independent light, χρωματικό φίλτρο και μετατροπή χρώματος του φωτός.

Τα RGB pixel εκπέμπουν φως ανεξάρτητα

Η χρήση φωτεινών υλικών για την ανεξάρτητη εκπομπή φωτός είναι σήμερα η πιο χρησιμοποιούμενη λειτουργία χρώματος.πράσινο, μπλε τρία κύρια χρώματα εκπέμπουν το κέντρο του φωτός, και στη συνέχεια ρυθμίζει τη σχέση ανάμειξης χρώματος των τριών συνδυασμών χρωμάτων για να παράγει αληθινό χρώμα,ώστε το τρισχρωματικό OLED στοιχείο να εκπέμπει ανεξάρτητα φως για να σχηματίσει ένα pixel.

Το κλειδί αυτής της τεχνολογίας είναι η βελτίωση της καθαρότητας χρώματος και της φωτεινής απόδοσης του φωτιστικού υλικού, καθώς και η βελτίωση της τεχνολογίας χαρακτικής της μεταλλικής μάσκας σκιάς.

Ως πυρήνας των OLED, τα οργανικά ημιαγωγικά υλικά εκπομπής φωτός περιέχουν συνήθως συνδυασμένα μικρά μόρια, σύνθετα μετάλλων και πολυμερή με άκαμπτες επίπεδες δομές.Τα χαρακτηριστικά και η ταξινόμηση των συνηθισμένων τριχρωματικών υλικών είναι τα ακόλουθα::

1. Μπλε φωτεινό υλικό

Το μπλε φως συνήθως εκπέμπει φως σε μήκος κύματος περίπου 450 nm, που αντιστοιχεί σε ενέργεια φωτονίων περίπου 2,76 eV. Σε σύγκριση με τα κόκκινα και πράσινα φωτεινών υλικών, το φως που εκπέμπεται από το μπλε φως είναι περίπου 2,76 eV.ο βαθμός σύνδεσης των γαλάζιων φωτεινών υλικών είναι μικρότεροςΤα συνηθισμένα υλικά μπλε φωτός είναι το TMTPEPA, το BDPAS και το ST-G1.

2Πράσινο φωτεινό υλικό

Το φωτεινό μήκος κύματος του πράσινου φωτός είναι περίπου 532nm, και η αντίστοιχη ενέργεια φωτονίων είναι περίπου 2,33eV, και τα συνηθισμένα χρησιμοποιούμενα υλικά εκπομπής πράσινου φωτός είναι Alaq3, TDETE, κουμαρίνη, NpGl, κλπ.

3Κόκκινο φωτεινό υλικό

Το μήκος κύματος της φωτεινότητας του κόκκινου φωτός είναι περίπου 65nm, και η αντίστοιχη ενέργεια φωτονίου είναι 1,9ev, και μεταξύ των τριών βασικών χρωμάτων,η διαφορά μεταξύ των ενεργειακών επιπέδων HOMO και LUMO των υλικών εκπομπής κόκκινου φωτός είναι η μικρότερη, και τα συνηθέστερα χρησιμοποιούμενα υλικά κόκκινου φωτός είναι το κόκκινο φθόριο, το PTPP, το DCJTB και το Tz-Gl.

Το μεγαλύτερο εμπόδιο που αντιμετωπίζουν τα οργανικά μικρά μοριακά φωτεινών υλικών είναι ότι η διάρκεια ζωής των υλικών RGB ποικίλλει πολύ, ειδικά η καθαρότητα,Η αποτελεσματικότητα και η διάρκεια ζωής των κόκκινων και μπλε υλικών πρέπει να βελτιωθούνΩς εκ τούτου, μέσω της υβριδικοποίησης του κύριου φωτιστικού υλικού, το μπλε και το κόκκινο φως με υψηλή καθαρότητα χρώματος, υψηλή φωτεινή απόδοση και ισχυρή σταθερότητα λαμβάνονται.Σε σύγκριση με μικρά μοριακά φωτεινών υλικών με σαφή μοριακή δομή και μοριακό βάρος, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red, αλλά η διάρκεια ζωής τους είναι μικρότερη από εκείνη των μικρομόλυκων φωτεινών υλικών, και η αποτελεσματικότητα και η διάρκεια ζωής του φωτός πρέπει να βελτιωθούν.

Με τη χρωματισμό, την υψηλή ανάλυση και τη μεγάλη έκταση των οθονών OLED, η τεχνολογία χαρακτικής της μεταλλικής μάσκας σκιάς επηρεάζει άμεσα την ποιότητα της εικόνας της πλακέτας οθόνης,Έτσι αυστηρότερες απαιτήσεις προτείνονται για την διαμετρική ακρίβεια και την ακρίβεια θέσης των γραφικών μεταλλικών σκιάς μάσκα.

Όσον αφορά την ανεξάρτητη εκπομπή των RGB pixel, πρέπει να μιλήσουμε για τη διάταξη των pixel.Η διάταξη Pentile RGB που αντιπροσωπεύει η Samsung στην οθόνη AMOLED είναι η πιο γνωστή, το ενιαίο pixel αυτής της διάταξης διαφέρει από την τυπική διάταξη RGB και οι περισσότερες οθόνες AMOLED χρησιμοποιούν κόκκινο-πράσινο ή μπλε-πράσινο για κάθε pixel για να τοποθετηθούν,και στη συνέχεια έξυπνα να μοιραστείτε τα υπο-pixels όταν είναι τοποθετημένα δίπλα-δίπλα, έτσι ώστε ολόκληρη η οθόνη να επιτυγχάνει πλήρη έγχρωμη εμφάνιση.

Ελλείψεις

1Το AMOLED υιοθετεί τη διάταξη των pixels Pentile, η πραγματική ανάλυση μπορεί να φθάσει μόνο τα δύο τρίτα της ονομαστικής, στην περίπτωση χαμηλών dpi, η κόκκος θα είναι πολύ βαριά,και οι χρωματικές κουκίδες μπορούν να φανούν από κοντά, και όλα τα όρια των χρωματικών τεμαχίων όπως κείμενο, πίνακες και γραφικά πρέπει να εμφανίζονται με τη βοήθεια κοντινών εικονοστοιχείων για να βοηθήσουν στην εκπομπή φωτός,με αποτέλεσμα σοβαρά και αναπόφευκτα προβλήματα όπως θολές άκρες και ποικίλα χρώματα.

2Η έμφαση του AMOLED στο πράσινο χρώμα προκαλεί να είναι πολύ ζωντανό και να προκαλεί κόπωση των ματιών όταν το βλέπετε για μεγάλο χρονικό διάστημα.

3Το AMOLED έχει εξαιρετικά υψηλή αναλογία αντίθεσης, αλλά όταν εμφανίζεται μια σκούρα εικόνα, είναι επιρρεπές σε κηλίδες χρώματος, ειδικά σε δυναμικές εικόνες.Και η εξαιρετικά υψηλή αντίθεση του προέρχεται εν μέρει από τα μη φωτεινά μαύρα..

4Κάθε pixel του AMOLED είναι ένας ανεξάρτητος εκπομπής, έτσι κατά τη διάρκεια της διαδικασίας γήρανσης, διαφορετικά pixel μπορεί να έχουν διαφορετικούς βαθμούς γήρανσης, με αποτέλεσμα διαφορετική φωτεινότητα,Έτσι το πρόβλημα του χρώματος θα γίνει πιο περίπλοκο..

5Όταν η οθόνη είναι λευκή, το AMOLED καταναλώνει περισσότερη ενέργεια από το LCD, οπότε γιατί το UI των κινητών τηλεφώνων με οθόνες AMOLED είναι σκούρα χρώματα.τις εικόνες εφαρμογών όπως η περιήγηση στο διαδίκτυο, παιχνίδια και ηλεκτρονικά βιβλία είναι σχεδόν όλα σε χρώματα υψηλής φωτεινότητας, και το χρώμα φόντου των περισσότερων ιστοσελίδων είναι λευκό.

Θεωρητικά, η έλλειψη χρώματος ανά pixel δεν είναι μεγάλο πρόβλημα, και ο οδηγός οθόνης μπορεί να εμφανιστεί με τον παρακείμενο.

Ωστόσο, στην πράξη, αυτό απαιτεί περισσότερο από το λογισμικό, και η εικόνα είναι πιθανό να παράγει αντικείμενα και mura.Υπάρχει και τεχνολογία οδηγού.Η ακόλουθη περιγραφή περιγράφει τα κοινά σχέδια των κυκλωμάτων οδηγού pixel OLED.

(πάτε στην περιγραφή του προϊόντος 1,45 ίντσες για να διαβάσετε περισσότερα)
