Λεπτομέρειες:
|
| Προϊόν: | 1.45 ιντσών χρωματικό OLED | Απόφαση: | Ανάλυση 160x128 Pixels |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Διασύνδεση: | 8bit 68XX/80XX Παράλληλο, 4-σύρμα SPI, I2C |
| Εμφάνιση χρώματος: | Πλήρες χρώμα | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 350,80 x 30,80 x 1,60 (mm) | Ενεργός χώρος: | 28.78 x 23.024 (mm) |
| Πιξέλες: | 00,06 x 0,18 (mm) | θερμοκρασία λειτουργίας: | -40°C σε +70°C |
| Θερμοκρασία αποθήκευσης.: | -40°C έως +85°C | Κύκλος ελέγχου οδηγού: | SSD1333 |
| Πρόσθετη τάση για τη λογική: | 1.65 - 3,5V | Αριθμός πιν: | 30 πινάκια |
| Τύπος συσκευασίας IC: | COF | Τύπος σύνδεσης μονάδας: | ΔΕΠ |
| Υπηρεσία: | 1/128 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 30 καρφίτσες AMOLED οθόνη,1.45 ιντσών AMOLED οθόνη,160x128 AMOLED οθόνη |
||
1.45 ίντσες AMOLED UG-6028GDEEF01 SSD1333 Διαχειριστή 160x128 Παθητική μήτρα 30 πινών ZIF σύνδεση για ιατρική συσκευήΠεριγραφή του προϊόντος
Η Οργανική Διόδη Εκπομπής Φωτός (OLED) είναι μια τεχνολογία νέας γενιάς, φωτεινότερες και σαφέστερες εικόνες με πιο ευέλικτη ταχύτητα απόκρισης.UG-6028GDEEF01 OLΗ οθόνη ED είναι κατασκευασμένη από 160 x 128 κουκίδες μεμονωμένο μονοχρώμα.Παράλληλη και I2C διεπαφή.
Το μέγεθος της ενεργού περιοχής είναι διαγώνια 1,45 μοιρών με διάμετρο μονάδας350,80 x 30,80 x 1,60 (mm), διάσταση ενεργού χώρου28.78 x 23.024 (mm).Αυτή η οθόνη OLED 1,45 ιντσών διαθέτει ενσωματωμένο IC SSD1333 και διαθέτει υψηλή αναλογία αντίθεσης 20.000: 1. Η τάση παροχής λογικής κυμαίνεται από 1,65V-3,5V, η τυπική τιμή είναι 3V.Είναι εξαιρετικό για την εφαρμογή όπως ιατρική συσκευή,Σύστημα POS, λευκά είδη, εφαρμογές στο σπίτι, βιομηχανικά όργανα, αυτοματισμός, συστήματα οπτικοακουστικής απεικόνισης, συσκευές προσωπικής φροντίδας, είδη οικιακής χρήσης, οθόνες αυτοκινήτων,Δυναμικές οθόνες πληροφοριών κλπ..
Χαρακτηριστικά:
| Προϊόν: | 1.45 ιντσών χρωματικό OLED | Ψήφισμα: | Ανάλυση 160x128 Pixels |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Διασύνδεση: | 8bit 68XX/80XX Παράλληλο, 4-σύρμα SPI, I2C |
| Χρώμα εμφάνισης: | Πλήρες χρώμα | Οπτική: | Όλες οι οπτικές γωνίες |
| Σχεδιασμός Dim.: | 350,80 x 30,80 x 1,60 (μμ) | Ενεργός χώρος: | 28.78 X 23.024 (mm) |
| Πίτσα των Pixel: | 00,06 X 0,18 (mm) | Εργασιακή θερμοκρασία: | -40°C έως +70°C |
| Θερμοκρασία αποθήκευσης | -40°C έως +85°C | Διοικητικός παράγοντας | SSD1333 |
| Η τάση τροφοδοσίας για τη λογική: | 1.65 - 3,5V | Αριθμός πιν: | 30 πινάκια |
| Τύπος συσκευασίας IC: | ΔΕΠ | Τύπος σύνδεσης μονάδας: | ΔΕΠ |
| Υπηρεσία: | 1/128 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Η τάση τροφοδοσίας για λειτουργία ((VDD ): -0,3- 4 V
Η τάση τροφοδοσίας για τις καρφίτσες I/O ((VDDIO): -0,3 - 4 V
Η τάση τροφοδοσίας για οθόνη (VDDH): -0,3 - 15 V
Διάρκεια ζωής (80 cd/m2): 10.000 ώρες
> Όλες οι προαναφερόμενες τάσεις βασίζονται στο ∆VSS = 0V.
> Όταν η ενότητα αυτή χρησιμοποιείται πέραν των ανωτέρω απόλυτων μέγιστων δυνατοτήτων, μπορεί να προκύψει μόνιμη ρήξη της ενότητας.είναι επιθυμητό να χρησιμοποιείται η ενότητα αυτή υπό τις συνθήκες που προβλέπονται στο τμήμα 3.Αν το εν λόγω μοντέλο χρησιμοποιείται πέραν αυτών των συνθηκών, μπορεί να προκύψει δυσλειτουργία του και να επιδεινωθεί η αξιοπιστία του.
> Οι καθορισμένες περιοχές θερμοκρασίας δεν περιλαμβάνουν τον πολωτήρα.
> VCC = 14.0V, Ta = 25°C, 50% Checkerboard. Η διαμόρφωση του λογισμικού ακολουθεί το τμήμα 4.5 Initialization. Το τέλος ζωής ορίζεται ως 50% της αρχικής φωτεινότητας που επιτυγχάνεται.Η μέση διάρκεια ζωής λειτουργίας σε θερμοκρασία δωματίου υπολογίζεται με την επιταχυνόμενη λειτουργία σε συνθήκες υψηλής θερμοκρασίας..
1.45 ίντσες AMOLED UG-6028GDEEF01 SSD1333 Διαχειριστή 160x128 Παθητική μήτρα 30 πινών ZIF σύνδεση για ιατρική συσκευήΠροϊόνΣχεδίαση

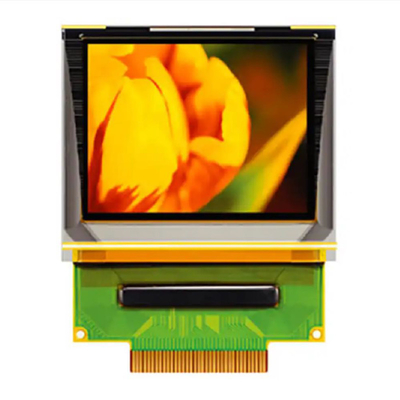

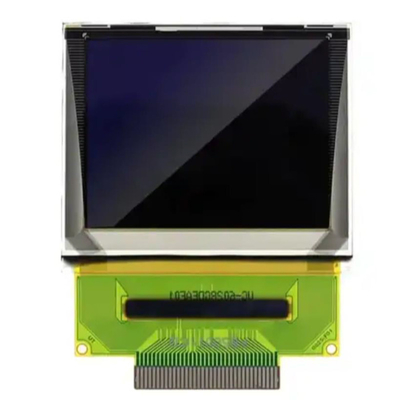

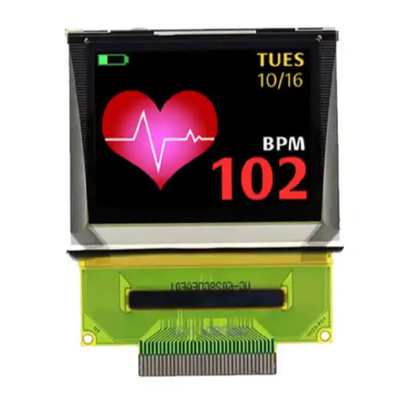

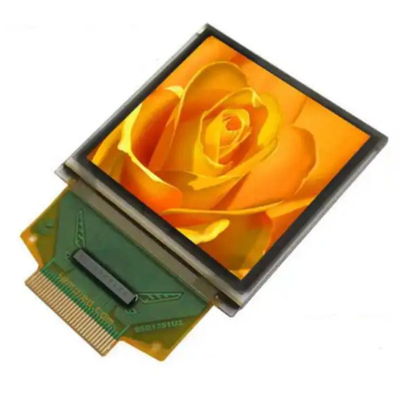

1.45 ίντσες AMOLED UG-6028GDEEF01 SSD1333 Διαχειριστή 160x128 Παθητική μήτρα 30 πινών ZIF σύνδεση για ιατρική συσκευήΠροϊόνΕικόνα
Σχεδιασμός Προφυλάξεων για τη μονάδα οθόνης OEL
1) Οι απόλυτες μέγιστες ικανότητες είναι οι ικανότητες που δεν μπορούν να υπερβούν για το ενότητα οθόνης OEL και εάν αυτές οι τιμές υπερβούν, μπορεί να συμβεί βλάβη του πάνελ.
2) Για να αποφευχθεί η εμφάνιση δυσλειτουργίας λόγω θορύβου, πρέπει να δίνεται προσοχή στην τήρηση των προδιαγραφών VIL και VIH και, ταυτόχρονα, να γίνεται το συντομότερο δυνατό το καλώδιο της γραμμής σήματος.
3) Συνιστούμε να εγκαταστήσετε μονάδα πρόληψης υπερβολικού ρεύματος (συσσωρευτές κλπ.) στο κύκλωμα ρεύματος (VDD).
4) Να δίνεται επαρκής προσοχή ώστε να αποφεύγεται η εμφάνιση αμοιβαίας θορύβου με τις γειτονικές συσκευές.
5) Όσον αφορά το EMI, να ληφθούν τα απαραίτητα μέτρα στην πλευρά του εξοπλισμού.
6) Κατά την στερέωση της μονάδας οθόνης OEL, στερεώστε το εξωτερικό πλαστικό περίβλημα.
7) Εάν η τροφοδοσία της μονάδας οθόνης OEL διακόπτεται εξαναγκαστικά λόγω σφαλμάτων όπως η αφαίρεση της κύριας μπαταρίας ενώ η οθόνη οθόνης OEL λειτουργεί,Δεν μπορούμε να εγγυηθούμε την ποιότητα αυτής της μονάδας οθόνης OEL.
8) Το ηλεκτρικό δυναμικό που πρέπει να συνδεθεί με την πίσω όψη του τσιπ IC πρέπει να είναι το ακόλουθο: SSD1333
* Η σύνδεση (επαφή) με οποιοδήποτε άλλο δυναμικό εκτός του παραπάνω μπορεί να οδηγήσει σε ρήξη του IC.
Για το AMOLED (συνεχίστε)
Μετατροπή χρώματος φωτός
Η μετατροπή του φωτεινού χρώματος βασίζεται στο μπλε OLED σε συνδυασμό με τη σειρά ταινιών μετατροπής του φωτεινού χρώματος, η μπλε συσκευή OLED προετοιμάζεται πρώτα,και στη συνέχεια το υψηλής ενέργειας γαλάζιο φως διέγερση φως υλικό μετατροπής χρώματος χρησιμοποιείται για να αποκτήσει κόκκινο φως και πράσινο φως, ώστε να λαμβάνεται πλήρες χρώμα.
Το κλειδί αυτής της τεχνολογίας είναι να βελτιωθεί η καθαρότητα χρώματος και η αποτελεσματικότητα φωτοχρώματος του υλικού μετατροπής φωτοχρώματος.αλλά εξατμίζει μόνο μπλε OLED συστατικά, η οποία είναι μία από τις πιο ελπιδοφόρες τεχνολογίες πλήρους χρώματος για μεγάλες μεγάλες OLED οθόνες πλήρους χρώματος στο μέλλον.
Ωστόσο, το μειονέκτημα του είναι ότι το υλικό μετατροπής φωτεινών χρωμάτων απορροφά εύκολα το μπλε φως στο περιβάλλον, με αποτέλεσμα τη μείωση της αντίθεσης της εικόνας,και η καθοδήγηση φωτός θα προκαλέσει επίσης μείωση της ποιότητας της εικόναςΗ Ιαπωνική εταιρεία Idemitsu Kosan Co., Ltd., η οποία έχει κυριαρχήσει σε αυτή την τεχνολογία, έχει παράγει οθόνες OLED 10 ιντσών.
Φύλλα φίλτρου χρώματος
Η τεχνολογία αυτή χρησιμοποιεί λευκό OLED σε συνδυασμό με φιλτρά χρώματος, προετοιμάζει πρώτα μια συσκευή που εκπέμπει λευκό OLED και στη συνέχεια λαμβάνει τρία κύρια χρώματα μέσω του φιλτρά χρώματος,και στη συνέχεια συνδυάζει τρία κύρια χρώματα για να επιτύχει την εμφάνιση χρώματος.
Το κλειδί αυτής της τεχνολογίας είναι να αποκτήσει υψηλής απόδοσης και υψηλής καθαρότητας λευκό φως και η διαδικασία παραγωγής του δεν απαιτεί τεχνολογία ευθυγράμμισης μεταλλικών μάσκων,και μπορεί να χρησιμοποιήσει την ώριμη τεχνολογία παραγωγής ταινίας φίλτρου χρώματος υγροκρυσταλλικής οθόνης LCD, η οποία έχει μεγάλο δυναμικό σε μεγάλες μεγάλες OLED full-color οθόνες τηλεόρασης.
Ωστόσο, με αυτή την τεχνολογία, μέχρι και τα δύο τρίτα του φωτός χάνεται μέσα από το χρωματικό φίλτρο.Η TDK Corporation της Ιαπωνίας και η Kodak Corporation των Ηνωμένων Πολιτειών χρησιμοποιούν αυτή τη μέθοδο για να κατασκευάσουν οθόνες OLED.
Σχεδιασμός κυκλώματος OLED pixel driver
Σχεδιασμός κυκλώματος αντιστάθμισης 1
Πώς λειτουργεί
Σχεδιασμός κυκλώματος αντιστάθμισης 2
