Λεπτομέρειες:
|
| Προϊόν: | 0.96 ιντσών OLED 7 πιν | Δομή: | COG + PCB |
|---|---|---|---|
| Απόφαση: | 128x64 εικονοκύτταρα | Διασύνδεση: | SPI και I2C προαιρετικά |
| Επισκόπηση Algle: | Όλη η γωνία εξέτασης | Αριθμός πιν: | 7 καρφίτσες (προαιρετικά 4 καρφίτσες) |
| Χρώμα: | Λευκό Μπλε προαιρετικό | Μέγεθος ενότητας: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| Γυαλί: | PMOLED (Παθητική Ματρίκη OLED) | ελεγκτής: | SSD1306 ή ισοδύναμο |
| Ηλεκτρική τροφοδοσία: | 3V / 5V | Εργαζόμενος προσωρινός.: | -40°C έως +85°C |
| Αντιδιαστολή: | 2000: 1 (Αντιδιαστολή σκοτεινού δωματίου) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | η επίδειξη 128x64,0.96 ιντσών οθόνη OLED,SSD1306 Ελεγκτής OLED οθόνη |
||
0.96 ιντσών SSD1306 Διαχειριστής 7 Πιν λευκές και μπλε γραμματοσειρές SPI OLED οθόνη 128x64 3V PMOLED Περιγραφή προϊόντος
Το μοντέλο SFOM096YZ7-12864WB-01 είναι το στοιχείο επέκτασης του SF-OS096YZ7-12864WB-01 το οποίο έχει μια πλακέτα PCB στο μοντέλο. Έχει διαγώνιο 0,96 ιντσών, κατασκευασμένο από 128x64 pixels.Αυτή η πλακέτα PCB με τέσσερις οπές τοποθέτησης είναι μια εύκολη μέθοδος για τους πελάτες να στερεώσουν τις ενότητες στις εφαρμογές τους. Η μονάδα SFOM096YZ7-12864WB-01 είναι ενσωματωμένη με SSD1306 IC· υποστηρίζει 4-σύρματη διεπαφή SPI· προαιρετική διεπαφή I2C, καθήκον οδήγησης 1/64, τάση τροφοδοσίας για λογική είναι από 3.3V ~ 5V,Επίπεδο I/O 5V έως 3V με κυκλώματα μετατροπής, η οθόνη με 50% ρεύμα πίνακα ελέγχου είναι 80mA @ 3.3VDD (τυπική τιμή). Η σύνδεση του ενότητας είναι 7 πινάκια κεφαλής, προαιρετική σύνδεση 4 πινών κεφαλής.
Η εν λόγω μονάδα OLED είναι κατάλληλη για εφαρμογές έξυπνου οικιακού εξοπλισμού, ιατρικής συσκευής, έξυπνου ελέγχου, μετρητή κλπ. Μπορεί να λειτουργεί σε θερμοκρασίες από -40 °C έως +85 °C.
1. 0,96 ιντσών μίνι οθόνη OLED με ανάλυση 128X64 και chipset SSD1306
2- Υπερ-χαμηλή κατανάλωση ενέργειας: πλήρης οθόνης φωτισμός 0,08w
3Τέσσερις οπές για εύκολη εγκατάσταση
4. Τύπος διεπαφής: SPI (μπορεί να αλλάξει σε IIC)
5. Υποστηρίζει μια ποικιλία τσιπ ελέγχου: πλήρως συμβατό με την σειρά Arduino 51, την σειρά msp430, το stm32/2 CSR IC, ETC
6Τεχνολογική τάση: DC 3V - 5V
Χαρακτηριστικά:
| Προϊόν: | 0.96 ιντσών OLED 7 πιν | Δομή: | COG + PCB |
|---|---|---|---|
| Ψήφισμα: | 128x64 Pixels | Διασύνδεση: | SPI και I2C Προαιρετικά |
| Προβολή Algle: | Όλες οι γωνίες θέασης | Αριθμός πιν: | 7 καρφίτσες (προαιρετικές 4 καρφίτσες) |
| Χρώμα: | Λευκό μπλε Προαιρετικό | Μέγεθος μονάδας: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| Γυαλί: | PMOLED (Παθητική Ματρίκη OLED) | Ελεγκτής: | SSD1306 ή ισοδύναμο |
| Ηλεκτρική παροχή: | 3V / 5V | Εργασιακή περίοδος: | -40°C έως +85°C |
| Αντιδιαστολή: | 2000: 1 (Αντιθέτηση σκοτεινού δωματίου) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Η SAEF Technology είναι ένας επαγγελματίας προμηθευτής OLED Module.Εικαστικές οθόνες OLED και οθόνες OLEDΗ μηχανική δομή περιλαμβάνει τύπους Chip on Board (COB), Chip on Glass (COG) και TAB (Tape Automated Bonded).Οι μονάδες SAEF OLED παρουσιάζουν όλα τα σημαντικά πλεονεκτήματα
0.96 ιντσών SSD1306 Διαχειριστής 7 Πιν λευκές και μπλε γραμματοσειρές SPI OLED οθόνη 128x64 3V PMOLED Σχέδιο προϊόντος

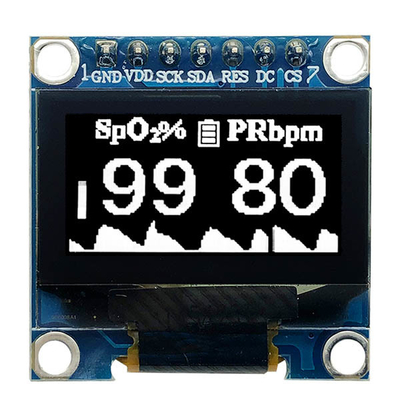

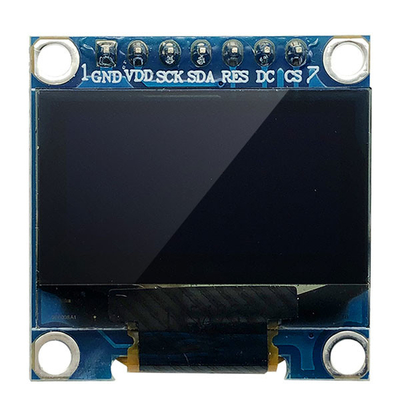

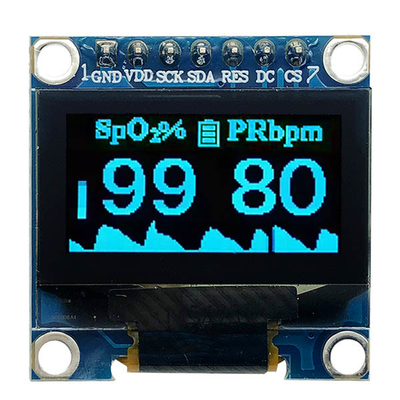

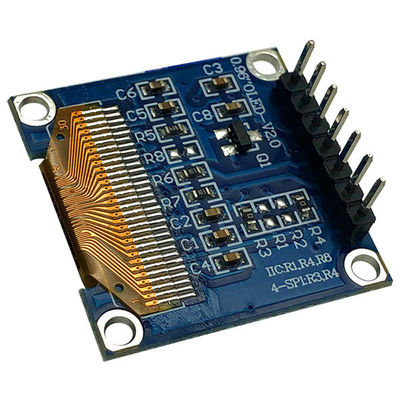

0.96 ιντσών SSD1306 Διαχειριστή 7 Πιν λευκές και μπλε γραμματοσειρές SPI OLED οθόνη 128x64 3V PMOLED Εικόνα προϊόντος
Προφυλάξεις για το χειρισμό της μονάδας OLED
1Η οθόνη είναι κατασκευασμένη από γυαλί και πολωτήρα. Καθώς το γυαλί είναι εύθραυστο. Τείνει να γίνει θραύσμα κατά το χειρισμό, ειδικά στις άκρες. Παρακαλούμε αποφύγετε την πτώση ή τη διαταραχή.Μην το υποβάλλετε σε μηχανικό σοκ με την πτώση ή την πρόσκρουση..
2. Μην ασκείτε υπερβολική δύναμη στην επιφάνεια της οθόνης ή στις παρακείμενες περιοχές, διότι αυτό μπορεί να προκαλέσει ανωμαλίες.Αυτό θα λεκιάσει την περιοχή εμφάνισης (μερικά καλλυντικά καθορίζονται για τον πόλωση).
3. Ο πόλαριοποιητής που καλύπτει την επιφάνεια οθόνης της μονάδας OLED είναι μαλακός και εύκολα γρατζουνιέται. Χρησιμοποιήστε τον πόλαριοποιητή προσεκτικά.σπρώξτε ή τρίψτε τους εκτεθειμένους πόλωση με οτιδήποτε σκληρότερο από ένα HB μολύβι μολύβι (γυαλίΗ συμπύκνωση στην επιφάνεια και η επαφή με τα τερματικά από το κρύο θα προκαλέσουν βλάβη.να λερώσει ή να λερώσει τον πόλαριοΜετά τη δοκιμή των προϊόντων σε χαμηλή θερμοκρασία, πρέπει να θερμαίνονται σε δοχείο πριν έρθουν σε επαφή με αέρα θερμοκρασίας δωματίου.
4Εάν η επιφάνεια της οθόνης μολυνθεί, αναπνεύστε στην επιφάνεια και σκουπίστε την απαλά με ένα μαλακό ξηρό πανί.
- Ισοπροπυλική αλκοόλη
- Εθυλική αλκοόλη
Μην τρίβετε σκληρά για να αποφύγετε την καταστροφή της επιφάνειας της οθόνης.
5. Διαλύτες εκτός από τους προαναφερθέντες μπορεί να βλάψουν τον πόλωμα.
- Νερό.
- Κετόνη
- Αρωματικοί διαλύτες
Σκουπίστε αμέσως το σάλιο ή τις σταγόνες νερού, η επαφή με το νερό για μεγάλο χρονικό διάστημα μπορεί να προκαλέσει παραμόρφωση ή εξασθένηση του χρώματος.
6Η διάβρωση των ηλεκτροδίων επιταχύνεται από σταγόνες νερού, συμπύκνωση υγρασίας ή ροή ρεύματος σε περιβάλλον υψηλής υγρασίας.
7. Κατά την τοποθέτηση της μονάδας OLED, βεβαιωθείτε ότι δεν υπάρχει στρέβλωση, παραμόρφωση και παραμόρφωση.
8. Μην επιχειρήσετε να αποσυναρμολογήσετε ή να επεξεργαστείτε τη μονάδα OLED.
9Το τερματικό NC θα πρέπει να είναι ανοιχτό.
10Εάν η τροφοδοσία του λογικού κυκλώματος είναι απενεργοποιημένη, μην εφαρμόζετε τα σήματα εισόδου.
11. Ελέγχος ηλεκτροστατικής εκκένωσης,Εφόσον η ενότητα αυτή χρησιμοποιεί CMOS LSI, πρέπει να δοθεί η ίδια προσοχή στην ηλεκτροστατική εκκένωση όπως και σε ένα συνηθισμένο CMOS IC.Για την πρόληψη της καταστροφής των στοιχείων από τον στατικό ηλεκτρισμό, πρέπει να φροντίζετε να διατηρήσετε ένα βέλτιστο περιβάλλον εργασίας.
- Πριν αφαιρέσετε το OLED από την θήκη συσκευασίας του ή το ενσωματώσετε σε ένα σύνολο, βεβαιωθείτε ότι η μονάδα και το σώμα σας έχουν το ίδιο ηλεκτρικό δυναμικό.Βεβαιωθείτε ότι η γη του σώματος κατά το χειρισμό των μονάδων OLED.
- Τα εργαλεία που απαιτούνται για την συναρμολόγηση, όπως τα σίδερα συγκόλλησης, πρέπει να είναι κατάλληλα γειωμένα.Όταν χρησιμοποιείται ηλεκτρικό κατσαβίδι για την τοποθέτηση του LCM, το κατσαβίδι θα πρέπει να είναι δυναμικού εδάφους ώστε να ελαχιστοποιείται όσο το δυνατόν περισσότερο η μετάδοση των ηλεκτρομαγνητικών κυμάτων που παράγονται από τις σπίθες που προέρχονται από τον διακόπτη του κινητήρα.
- Για να μειωθεί η ποσότητα του στατικού ηλεκτρικού ρεύματος που παράγεται, μην πραγματοποιείτε συναρμολόγηση και άλλες εργασίες σε ξηρές συνθήκες.Για να μειωθεί η παραγωγή στατικού ηλεκτρισμού να προσέχετε ότι ο αέρας στο έργο δεν είναι πολύ στεγνόΗ σχετική υγρασία συνιστάται να είναι 50%-60%.
- Η μονάδα OLED είναι επικαλυμμένη με μια ταινία για την προστασία της επιφάνειας της οθόνης.
Προφυλάξεις για την αποθήκευση της μονάδας OLED
1Κατά την αποθήκευση των μονάδων OLED, είναι απαραίτητες οι ακόλουθες προφυλάξεις.
i. Να φυλάσσονται σε σφραγισμένη σακούλα πολυαιθυλενίου με το ξηραντικό.
ii. Να φυλάσσονται σε σκοτεινό μέρος. Να μην εκτίθενται σε ηλιακό ή φθοριούχο φως, να διατηρείται η θερμοκρασία μεταξύ 0°C και 35°C και η σχετική υγρασία μεταξύ 40% RH και 60% RH.
Η επιφάνεια του πολωτήρα δεν πρέπει να έρχεται σε επαφή με άλλα αντικείμενα (συνιστούμε να τα αποθηκεύσετε στο δοχείο αντιστατικού ηλεκτρισμού στο οποίο μεταφέρθηκαν).
2Άλλοι
i. Εάν οι μονάδες OLED λειτουργούν για μεγάλο χρονικό διάστημα, αυτό θα προκαλέσει εξασθένηση της φωτεινότητας.Διαφορετικά τα πρότυπα εμφάνισης μπορεί να παραμείνουν στην οθόνη ως εικόνες φαντασμάτων και είναι ανακτήσιμη.
ii. Να ελαχιστοποιηθεί η υποβάθμιση της απόδοσης των μονάδων OLED που προκύπτει από την καταστροφή που προκαλείται από στατικό ηλεκτρισμό κλπ.,Να είστε προσεκτικοί ώστε να αποφεύγετε να κρατάτε τα ακόλουθα τμήματα όταν χειρίζεστε τις μονάδες.
- Απευθείας περιοχή της κυκλώματος.
- Τερματικά ηλεκτρόδια.
