1.27 ιντσών AMOLED οθόνη UG-2896GDEAF11 SSD1351 ελεγκτής 128x96 παθητική μήτρα 30 πινών ZIF σύνδεση για ιατρική συσκευή

1.27 ιντσών AMOLED UG-2896GDEAF11 SSD1351 Ελεγκτής 128x96 Παθητική μήτρα 30 πινών ZIF σύνδεση για ιατρική συσκευή  Περιγραφή του προϊόντος

Η Οργανική Δίοδος Εκπομπής Φωτός (OLED) είναι μια τεχνολογία νέας γενιάς, φωτεινότερες και σαφέστερες εικόνες με πιο ευέλικτη ταχύτητα απόκρισης.Η οθόνη OLED UG-2896GDEAF11 είναι κατασκευασμένη από 128 RGB x 96 σημεία μεμονωμέναΗ ενότητα OLED είναι ελαφριά, χαμηλής ισχύος και μικρή, υπάρχουν διαφορετικές διεπαφές προαιρετικά. Είναι προεπιλεγμένη διεπαφή SPI, Parallel και I2C.

Το μέγεθος της ενεργού περιοχής είναι διαγώνια 1,27 ̊ με διάμετρο μονάδας 33,70 × 26,90 × 1,60 (mm), διάμετρος ενεργού περιοχής 25,708 × 19,28 (mm).Η οθόνη OLED 27 ιντσών έχει ενσωματωμένο IC SSD1351 και διαθέτει υψηλή αναλογία αντίθεσης 20Η τάση παροχής λογικής κυμαίνεται από 1,65V-3.5V, η τυπική τιμή είναι 3V. Είναι μεγάλη για την εφαρμογή όπως ιατρική συσκευή, σύστημα POS, λευκά προϊόντα, εφαρμογές στο σπίτι,βιομηχανικό όργανο, αυτοματισμός, συστήματα οπτικοακουστικής προβολής, συσκευές προσωπικής φροντίδας, οικιακά είδη, οθόνες αυτοκινήτων, δυναμικές οθόνες πληροφοριών κλπ.

Χαρακτηριστικά:

Η τάση τροφοδοσίας για λειτουργία ((VDD ): -0,3- 4 V
Η τάση τροφοδοσίας για τις καρφίτσες I/O ((VDDIO): -0,3 - 4 V
Η τάση τροφοδοσίας για οθόνη (VDDH): -0,3 - 15 V
Διάρκεια ζωής (80 cd/m2): 10.000 ώρες

> Όλες οι προαναφερόμενες τάσεις βασίζονται στο ∆VSS = 0V.

> Όταν η ενότητα αυτή χρησιμοποιείται πέραν των ανωτέρω απόλυτων μέγιστων δυνατοτήτων, μπορεί να προκύψει μόνιμη ρήξη της ενότητας.είναι επιθυμητό να χρησιμοποιείται η ενότητα αυτή υπό τις συνθήκες που προβλέπονται στο τμήμα 3.Αν το εν λόγω μοντέλο χρησιμοποιείται πέραν αυτών των συνθηκών, μπορεί να προκύψει δυσλειτουργία του και να επιδεινωθεί η αξιοπιστία του.

> Οι καθορισμένες περιοχές θερμοκρασίας δεν περιλαμβάνουν τον πολωτήρα.

> VCC = 14.0V, Ta = 25°C, 50% Checkerboard. Η διαμόρφωση του λογισμικού ακολουθεί το τμήμα 4.5 Initialization. Το τέλος ζωής ορίζεται ως 50% της αρχικής φωτεινότητας που επιτυγχάνεται.Η μέση διάρκεια ζωής λειτουργίας σε θερμοκρασία δωματίου υπολογίζεται με την επιταχυνόμενη λειτουργία σε συνθήκες υψηλής θερμοκρασίας..

1.27 ιντσών AMOLED UG-2896GDEAF11 SSD1351 Ελεγκτής 128x96 Παθητική μήτρα 30 πινών ZIF σύνδεση για ιατρική συσκευή ΠροϊόνΣχεδίαση

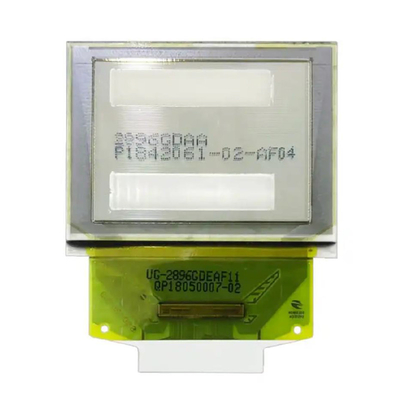

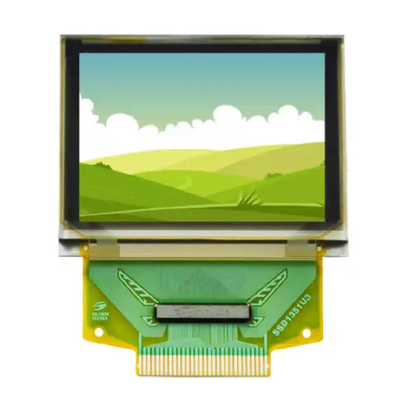

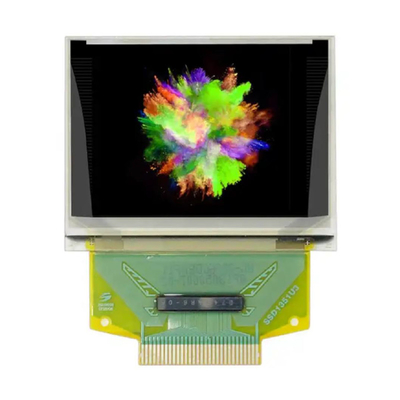

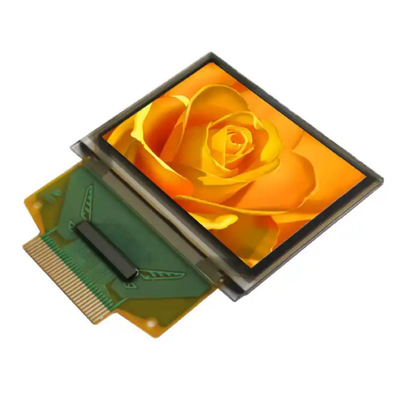

1.27 ιντσών AMOLED UG-2896GDEAF11 SSD1351 Ελεγκτής 128x96 Παθητική μήτρα 30 πινών ZIF σύνδεση για ιατρική συσκευή ΠροϊόνΕικόνα

Σχεδιασμός Προφυλάξεων για τη μονάδα οθόνης OEL

1) Οι απόλυτες μέγιστες ικανότητες είναι οι ικανότητες που δεν μπορούν να υπερβούν για το ενότητα οθόνης OEL και εάν αυτές οι τιμές υπερβούν, μπορεί να συμβεί βλάβη του πάνελ.
2) Για να αποφευχθεί η εμφάνιση δυσλειτουργίας λόγω θορύβου, πρέπει να δίνεται προσοχή στην τήρηση των προδιαγραφών VIL και VIH και, ταυτόχρονα, να γίνεται το συντομότερο δυνατό το καλώδιο της γραμμής σήματος.
3) Συνιστούμε να εγκαταστήσετε μονάδα πρόληψης υπερβολικού ρεύματος (συσσωρευτές κλπ.) στο κύκλωμα ρεύματος (VDD).
4) Να δίνεται επαρκής προσοχή ώστε να αποφεύγεται η εμφάνιση αμοιβαίας θορύβου με τις γειτονικές συσκευές.
5) Όσον αφορά το EMI, να ληφθούν τα απαραίτητα μέτρα στην πλευρά του εξοπλισμού.
6) Κατά την στερέωση της μονάδας οθόνης OEL, στερεώστε το εξωτερικό πλαστικό περίβλημα.
7) Εάν η τροφοδοσία της μονάδας οθόνης OEL διακόπτεται εξαναγκαστικά λόγω σφαλμάτων όπως η αφαίρεση της κύριας μπαταρίας ενώ η οθόνη οθόνης OEL λειτουργεί,Δεν μπορούμε να εγγυηθούμε την ποιότητα αυτής της μονάδας οθόνης OEL.
8) Το ηλεκτρικό δυναμικό που πρέπει να συνδεθεί με την πίσω όψη του τσιπ IC πρέπει να είναι το ακόλουθο: SSD1333
* Η σύνδεση (επαφή) με οποιοδήποτε άλλο δυναμικό εκτός του παραπάνω μπορεί να οδηγήσει σε ρήξη του IC.


Τεχνολογία οδηγού AMOLED

Διαφορετικά από το PMOLED, το AMOLED είναι τοποθετημένο με 2 τρανζίστορες και 1 πυκνωτή (δηλαδή 2T1C) σε κάθε μονάδα pixel, η οποία είναι η πιο βασική μέθοδος κυκλώματος κίνησης pixel του AMOLED,λαμβάνοντας υπόψη την αντιστάθμιση της απόδοσης, όπως η ομοιομορφία φωτεινότηταςΚάθε pixel της ενεργού μονάδας είναι εξοπλισμένο με ένα τρανζίστορ λεπτής ταινίας με λειτουργία διασύνδεσης.και κάθε pixel είναι εξοπλισμένο με έναν πυκνωτή αποθήκευσης φορτίου, και το κύκλωμα κίνησης περιφερειακών συσκευών και η συστοιχία οθόνης είναι ενσωματωμένα στο ίδιο γυάλινο υπόστρωμα.καθιστώντας ευκολότερη την ενσωμάτωση και τη μικροποίησηΕπιπλέον, επειδή το πρόβλημα σύνδεσης μεταξύ του κυκλώματος κίνησης περιφερειακών συσκευών και της οθόνης έχει λυθεί, η απόδοση και η αξιοπιστία βελτιώνονται σε κάποιο βαθμό.Το εξαιρετικό χαρακτηριστικό του ενεργού οδηγού είναι ότι το κύκλωμα κίνησης σταθερού ρεύματος είναι ενσωματωμένο στην οθόνη, και κάθε pixel εκπομπής φωτός αντιστοιχεί στο τρανζίστορ λεπτής ταινίας του για τη διεύθυνση μήτρας, και ο οδηγός εκπομπής φωτός περιλαμβάνει το τρανζίστορ λεπτής ταινίας, τον πυκνωτή αποθήκευσης φορτίου κλπ.

Η ενεργή κίνηση είναι στατική κίνηση, με αποτέλεσμα αποθήκευσης και μπορεί να λειτουργεί με φορτίο 100%, το οποίο δεν περιορίζεται από τον αριθμό των ηλεκτροδίων σάρωσης,και μπορεί να ρυθμιστεί επιλεκτικά για κάθε pixel ανεξάρτητα, χωρίς το πρόβλημα του κύκλου εργασίας, και είναι εύκολο να επιτευχθεί υψηλή φωτεινότητα και υψηλή ανάλυση.Ο ενεργός οδηγός μπορεί να ρυθμίσει ανεξάρτητα την κλίμακα γκρι των κόκκινων και μπλε εικονοστοιχείων με χαμηλή φωτεινότηταΟι συσκευές οθόνης OLED έχουν χαρακτηριστικά διόδου, επομένως κατ' αρχήν, είναι μονοκατευθυνόμενες μονάδες συνεχούς μετάδοσης.λόγω του πάχους της οργανικής φωτεινής ταινίας στην περιοχή των νανομέτρων, το μέγεθος της περιοχής εκπομπής φωτός είναι γενικά μεγαλύτερο από 100 μm και η συσκευή έχει προφανή χωρητικά χαρακτηριστικά.Πολλά κυκλώματα κίνησης υιοθετούν τη λειτουργία κίνησης σταθερού ρεύματος προς τα εμπρός και αντίστροφης σταθερής τάσης.

Στο πραγματικό προϊόν, διάφοροι παράγοντες που επηρεάζουν την ποιότητα της εικόνας AMOLED είναι πιο περίπλοκοι, ορισμένοι είναι ένας συγκεκριμένος παράγοντας που διαδραματίζει πρωταγωνιστικό ρόλο, άλλοι μπορεί να είναι αποτέλεσμα ποικίλων παραγόντων,για τους παράγοντες που οδηγούν σε επιδείνωση της ποιότητας εικόνας AMOLED, η βιομηχανία έχει μελετήσει μια ποικιλία τεχνολογιών αντιστάθμισης κίνησης και το αντίστοιχο κύκλωμα αντιστάθμισης, τα οποία μπορούν να χωριστούν κατά προσέγγιση σε μέθοδο αντιστάθμισης τάσης,τρέχουσα μέθοδος αντιστάθμισης, μέθοδος αντιστάθμισης ψηφιακής κίνησης, μέθοδος εξωτερικής αντιστάθμισης κλπ. Σε σύγκριση με την τεχνολογία της διαδικασίας και την τεχνολογία εξοπλισμού για τη βελτίωση της επιδείνωσης της ποιότητας εικόνας AMOLED,τα μέσα βελτίωσης κύκλου είναι πιο αποτελεσματικάΗ τεχνολογία αντιστάθμισης οδηγού είναι το βασικό και δύσκολο σημείο του οδηγού AMOLED και είναι επίσης το ιδιαίτερο χαρακτηριστικό του οδηγού AMOLED σε σύγκριση με τον οδηγό TFT LCD.
