Λεπτομέρειες:
|
| Κλειδιά: | 60,86 ιντσών τύπου TFT | Απόφαση: | 480x1280 |
|---|---|---|---|
| Διασύνδεση: | Μίπι | Πινάκια: | 40 πινάκια |
| οθόνη αφής: | Προαιρετικό | Φωτεινότητα επιφάνειας: | 800 cd/m2 (νίτσες) |
| Ζωή των LED: | 40,000 ώρες | Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης |
| Σύνδεση: | Τύπος συνδέσμου | Εργασιακή θερμοκρασία.: | – 20℃ σε +70℃ |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS | Πιστοποίηση: | ISO9001:2015 / ISO14000:2015 |
| Επισημαίνω: | 480 × 1280 bar TFT LCD,800nits Bar TFT LCD,Τυποποιημένη LCD TFT |
||
Κατεβάστε το φύλλο δεδομένων
SFTO686XC-7108BN Προδιαγραφή.pdf
Η Επιτροπή θα πρέπει να λάβει υπόψη της τις επιπτώσεις της εφαρμογής του παρόντος κανονισμού.
Σχετικά με αυτό το αντικείμενοSFTO686XC-7108BN
Επαγγελματική ποιότητα 6,68 ιντσών TFT LCD οθόνη με ανάλυση 480x1280 pixels και υψηλή φωτεινότητα 800 nits, σχεδιασμένη για να παρέχει καθαρή εμφάνιση σε διάφορες συνθήκες φωτισμού.Ακολουθεί λεπτομερή εισαγωγή του προϊόντος:
Προδιαγραφές οθόνης:
Μέγεθος: 6,68 ίντσες, κατάλληλο για βιομηχανικές εφαρμογές με περιορισμένο χώρο.
Ανάλυση: 480x1280 pixel, παρέχοντας καθαρή απεικόνιση εικόνας και κειμένου, κατάλληλη για περιπτώσεις που απαιτούν οθόνη υψηλής ανάλυσης.
Τεχνολογία οθόνης:
Η υιοθέτηση της τεχνολογίας TFT (Thin Film Transistor) εξασφαλίζει ταχεία ανταπόκριση και υψηλής αντίθεσης, κατάλληλη για δυναμικές εικόνες και βίντεο.
Φωτεινότητα:
Η υψηλή φωτεινότητα των 800 νιτ εξασφαλίζει καθαρή ορατότητα σε φωτεινά βιομηχανικά περιβάλλοντα ή σε εξωτερικές συνθήκες.
Χρώμα:
Υποστηρίζει 16,7 εκατομμύρια χρωματικές οθόνες, ικανές να παρουσιάζουν πλούσια χρώματα και λεπτές εικόνες.
Τύπος διεπαφής:
Μπορεί να παρέχει διεπαφή MIPI, η οποία είναι μια σειρά διεπαφών υψηλής ταχύτητας κατάλληλη για τη σύνδεση κινητών συσκευών και μονάδων οθόνης υψηλών επιδόσεων.
Γωνία θέασης:
Οι LCD TFT βιομηχανικής ποιότητας έχουν συνήθως ευρεία γωνία θέασης (τύπος IPS), εξασφαλίζοντας μια καλή οπτική εμπειρία από διαφορετικές γωνίες.
Θερμοκρασία λειτουργίας:
Σχεδιασμένο για να ανταποκρίνεται στα βιομηχανικά πρότυπα, ικανό να λειτουργεί σταθερά σε ένα ευρύ εύρος θερμοκρασιών από -20 °C έως +70 °C και να προσαρμόζεται σε διάφορα σκληρά περιβάλλοντα.
Δυνατότητα:
Σχεδιασμός υψηλής αντοχής, κατάλληλος για συνεχή λειτουργία 24 ώρες το 24ωρο, εξασφαλίζοντας μακροχρόνια σταθερότητα και αξιοπιστία.
Σενάρια εφαρμογής:
Κατάλληλο για διάφορες βιομηχανικές και εμπορικές εφαρμογές, όπως βιομηχανικός αυτοματισμός, ιατρικός εξοπλισμός, παρακολούθηση της κυκλοφορίας, παρακολούθηση της ασφάλειας κλπ.
Προσαρμοσμένες υπηρεσίες:
Σύμφωνα με τις ανάγκες του πελάτη, μπορούν να παρέχονται εξατομικευμένες υπηρεσίες, συμπεριλαμβανομένων συγκεκριμένων διεπαφών, μεγεθών, φωτεινότητας κλπ.
Αυτή η οθόνη LCD TFT βιομηχανικής κλάσης 6,68 ιντσών είναι μια ιδανική επιλογή για βιομηχανικές εφαρμογές που απαιτούν σαφή εμφάνιση σε διάφορες συνθήκες φωτισμού λόγω της υψηλής ανάλυσης, της υψηλής φωτεινότητας,και χαρακτηριστικά ευρείας οπτικής γωνίας.
Χαρακτηριστικά
| Άρθρο | Περιεχόμενο | Μονάδα |
| Τύπος οθόνης LCD | TFT | - |
| Εμφάνιση χρώματος | 16M | |
| Κατεύθυνση θέασης | Όλες | Ώρα |
| Θερμοκρασία λειτουργίας | -20~+70 | °C |
| Θέρμανση αποθήκευσης | -30~+80 | °C |
| Μέγεθος μονάδας | 66.6*181.0*4.6 | μμ |
| Ενεργός χώρος (W × H) | 60.19*160.51 | μμ |
| Αριθμός σημείων | 480 × RGB × 1280 | κουκίδες |
| Τετάρτη | 3.3 | V |
| Πίσω φωτισμός | 12-LED (λευκό) | μ.τ.λ. |
| Φωτεινότητα ((LCM) | 800 | cd/m2 |
| Μεταφορά δεδομένων | ΜΙΠΙ | - |
| Τύπος συνδέσμου LCM | ΑFC30-S40FCC-00 | 0.5PITCH 40pin |
| Κύκλος ελέγχου οδηγού | FL7707 |
Μηχανικό σχέδιο
Περιγραφή Pin
| Αριθμός PIN. | Σύμβολο | Λειτουργία |
| 1 | Εθνική Τράπεζα | Γη |
| 2 | Δ0Π | MIPI Εισαγωγή λωρίδας δεδομένων 0 (θετική) |
| 3 | Δ0Ν | Εισαγωγή δρόμου δεδομένων MIPI0 (αρνητική) |
| 4 | Εθνική Τράπεζα | Γη |
| 5 | D1P | MIPI Εισαγωγή λωρίδας δεδομένων1 (θετική) |
| 6 | D1N | Εισαγωγή λωρίδας δεδομένων MIPI1 (αρνητική) |
| 7 | Εθνική Τράπεζα | Γη |
| 8 | CLKP | Εισαγωγή MIPI CLK (θετική) |
| 9 | ΚΛΚΝ | Εισαγωγή MIPI CLK (αρνητική) |
| 10 | Εθνική Τράπεζα | Γη |
| 11 | Δ2Π | MIPI Εισαγωγή λωρίδας δεδομένων 2 (θετική) |
| 12 | D2N | Εισαγωγή δρόμου δεδομένων MIPI2 (αρνητική) |
| 13 | Εθνική Τράπεζα | Γη |
| 14 | D3P | MIPI Εισαγωγή λωρίδας δεδομένων 3 (θετική) |
| 15 | D3N | Εισαγωγή δρόμου δεδομένων MIPI3 (αρνητική) |
| 16-17 | Εθνική Τράπεζα | Γη |
| 18-19 | VCC-1V8 | Δύναμη τροφοδοσίας |
| 20 | Δελτίο ΕΚΑΧ, αριθ. | Εθνική Κεντρική Αρχή |
| 21 | SDA/NC | Εθνική Κεντρική Αρχή |
| 22 | SCL/NC | Εθνική Κεντρική Αρχή |
| 23 | BIST/NC | Εθνική Κεντρική Αρχή |
| 24 | Επενδύσεις | Ενεργός χαμηλός για να εισέλθει σε κατάσταση επαναφοράς. |
| 25 | STBYB | Εθνική Κεντρική Αρχή |
| 26 | ΑΕΔ/ΕΔΑ | Εθνική Κεντρική Αρχή |
| 27 | Εθνική Τράπεζα | Γη |
| 28-29 | Κ | Πίσω φωτισμός LED Ground |
| 30 | Εθνική Τράπεζα | Γη |
| 31 | VGL/NC | Εθνική Κεντρική Αρχή |
| 32-33 | Εθνική Τράπεζα | Γη |
| 34 | VGH/NC | Εθνική Κεντρική Αρχή |
| 35-36 | Α | Δύναμη φωτισμού LED |
| 38-39 | VDD-3V3 | Ηλεκτρική τροφοδοσία (~ 3,3 ~ 3,6V) |
| 40 | Επικεφαλής | Εθνική Κεντρική Αρχή |
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Ηλεκτρική τροφοδοσία | ΔΕΔ | Ta=25°C | - | 3.3 | - | V |
| Πύλη στην τάση τροφοδοσίας | ΒGH | - | 15 | - | V | |
| Δύναμη διακοπής της τάσης τροφοδοσίας | VGL | - | - 11 | - | V |
Ηλεκτρικά χαρακτηριστικά ((Vss=0V,Ta=25°C)
| Παράμετρος | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
| Ηλεκτρική τροφοδοσία | ΔΕΔ | Ta=25°C | - | 3.3 | 3.6 | V | |
| Ηλεκτρική τροφοδοσία | ΔΕΣΚΑ | Ta=25°C | - | 1.8 | - | V | |
| Τεχνική ένταση | Χ Χ | ΧΙΒ | VIOVCC=1,8V | 0.8VIOVCC | - | VIOVCC | V |
| ∆ΕΙ | VIL | VIOVCC=1,8V | 0 | - | 0.2VIOVCC | V | |
Προδιαγραφή του φωτισμού LED ((VSS=0V,Ta=25°C)
| Άρθρο | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
| Πρόσθετη τάση | - | - | - | 9.6 | - | V | |
| ρεύμα τροφοδοσίας | Αν | - | - | 240 | - | mA | |
| Προχωρητικό ρεύμα | Κανονικό | Ιπν | 3 σειρές τσιπ x 4 | - | - | mA | |
| Αμβλύνσεις | Ιππ | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Ωρες | |

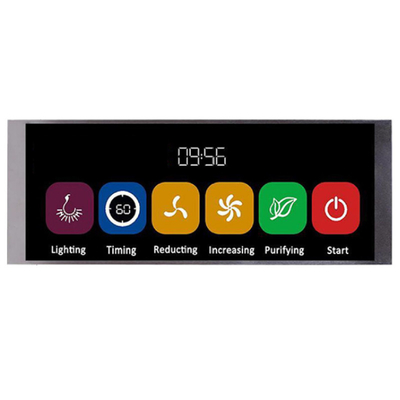

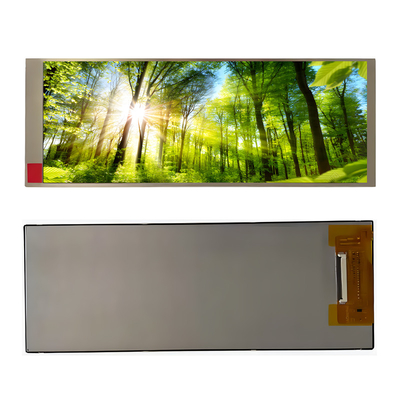

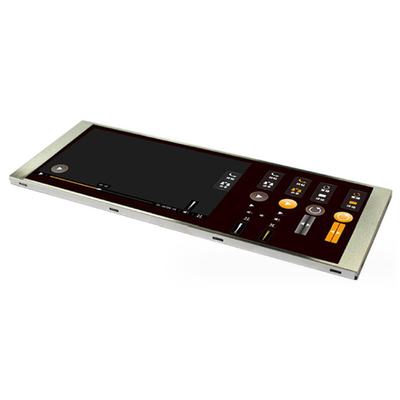

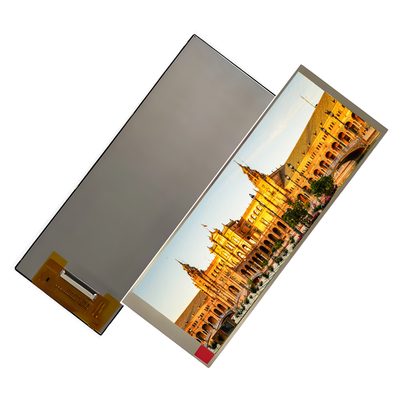

Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
