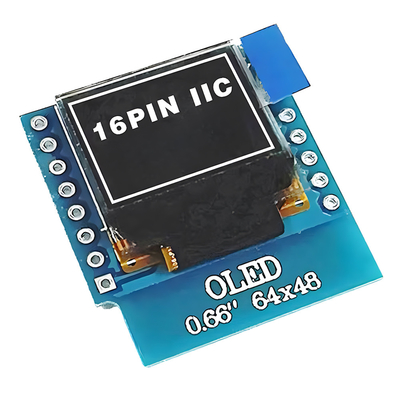

0.66 ίντσες IIC OLED οθόνη 16 καρφίτσες με 64x48 Pixels, λευκές/μπλε γραμματοσειρές Ultra-Low Power OLED οθόνη

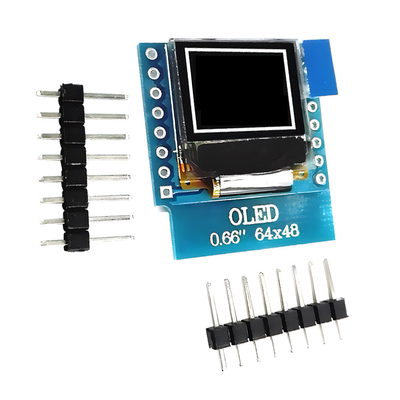

0.66 ιντσών IIC OLED οθόνη 16 Pin 64x48 Pixels Περιγραφή του προϊόντος

SFOM066YZ16-6448WB-01Το OLED έχει διαγώνιο 0,66 ίντσες, είναι φτιαγμένο από 64*64 pixels.SFOM066YZ16-6448WB-01 που διαθέτει ένα σύστημα ελέγχου PCB με διεπαφή IIC,Η πλακέτα PCB είναι με 16 οπές τοποθέτησης είναι μια εύκολη μέθοδος για τους πελάτες να στερεώσουν τις ενότητες στις εφαρμογές τους.SFOM066YZ16-6448WB-01η ενότητα είναι ενσωματωμένη με SSD1306 IC· υποστηρίζει διεπαφή IIC, λειτουργία 1/64, τάση τροφοδοσίας για λογική είναι από 3,3V ~ 5V, επίπεδο I/O 5V έως 3V με κύκλωμα μετατροπής,η οθόνη με 50% ρεύμα πίνακα ελέγχου είναι 80mA @3.3VDD (τυπική τιμή). Η σύνδεση της μονάδας είναι 7 πινών κεφαλής, προαιρετική σύνδεση 4 πινών κεφαλής.
Η εν λόγω μονάδα OLED είναι κατάλληλη για εφαρμογές έξυπνου οικιακού εξοπλισμού, ιατρικής συσκευής, έξυπνου ελέγχου, μετρητή κλπ. Μπορεί να λειτουργεί σε θερμοκρασίες από -40 °C έως +85 °C.


1. 0,66 ιντσών μίνι οθόνη OLED με ανάλυση 64X48 και chipset SSD1306
2- Υπερ-χαμηλή κατανάλωση ενέργειας: πλήρης οθόνης φωτισμός 0,08w
3Τέσσερις οπές για εύκολη εγκατάσταση
4Τύπος διεπαφής: IIC (μπορεί να αλλάξει σε SPI)
5. Υποστηρίζει μια ποικιλία τσιπ ελέγχου: πλήρως συμβατό με την σειρά Arduino 51, την σειρά msp430, το stm32/2 CSR IC, ETC
6Τεχνολογική τάση: DC 3V - 5V

Χαρακτηριστικά:

Η SAEF Technology είναι ένας επαγγελματίας προμηθευτής OLED Module.Εικαστικές οθόνες OLED και οθόνες OLEDΗ μηχανική δομή περιλαμβάνει τύπους Chip on Board (COB), Chip on Glass (COG) και TAB (Tape Automated Bonded).Οι μονάδες SAEF OLED παρουσιάζουν όλα τα σημαντικά πλεονεκτήματα

• Ταχύτερος χρόνος απόκρισης Ως +25 °C 10 μsec.
• Απεριόριστη οπτική γωνία Ως 175 μοίρες
• Πενιχρό ∆εν χρειάζεται φως πίσω, αυτοεκπέμπει
• Υψηλή φωτεινότητα
• Υψηλή αναλογία αντίθεσης000∙
• Γενική θερμοκρασία λειτουργίας -40 °C ~ 80 °C
• Λιγότερη κατανάλωση ενέργειας

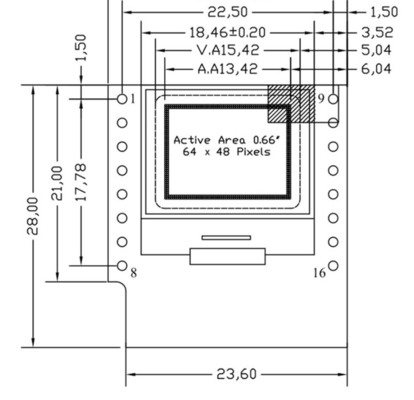

0.66 ιντσών IIC OLED οθόνη 16 καρφίτσες με 64x48 pixels, λευκές/μπλε γραμματοσειρές Ultra-Low Power OLED οθόνη Σχέδιο προϊόντος

0.66 ιντσών IIC OLED οθόνη 16 καρφίτσες με 64x48 pixels, λευκές/μπλε γραμματοσειρές Ultra-Low Power OLED οθόνη Εικόνα προϊόντος

Κατανοήστε την αρχή της οθόνης OLED - παίξτε με διάφορους τρόπους χρήσης των μονάδων OLED

Η μονάδα OLED διαθέτει τέσσερις τρόπους λειτουργίας, δηλαδή παράλληλες διεπαφές 6800 και 8080, 4-σύρματη σειρά SPI διασύνδεσης και IIC διασύνδεσης.Η σχέση μεταξύ των ρυθμίσεων BS1/BS2 και της λειτουργίας διεπαφής του μοντέλου εμφανίζεται στον ακόλουθο πίνακα.:

Η προεπιλεγμένη ρύθμιση της μονάδας OLED της SAEF Technology είναι BS0 έως GND, BS1 και BS2 έως VCC (τρόπος 8080), εάν θέλετε να το ρυθμίσετε σε άλλες λειτουργίες,πρέπει να τροποποιήσετε τις ρυθμίσεις BS0-BS2 με ένα σίδερο συγκόλλησης στο πίσω μέρος του OLED(Αλλαγή υλικού)
Από το σχήμα, μπορούμε να μάθουμε ότι υπάρχουν συνολικά 16 καρφίτσες, και από τις 16 γραμμές, χρησιμοποιήσαμε μόνο 15 καρφίτσες, και μία από αυτές είναι κρεμασμένη.και 13 απομένουν.Σε διαφορετικές λειτουργίες, ο αριθμός των γραμμών σήματος που χρειαζόμαστε είναι διαφορετικός, στην λειτουργία 8080, χρειάζονται και οι 13, από τις οποίες μια είναι κοινή, δηλαδή η γραμμή επαναφοράς RST (RES),που μπορούμε να συνδέσουμε απευθείας με την επαναφορά της MCU (για να επιβεβαιώσουμε ότι η μέθοδος επαναφοράς είναι η ίδια)Στη λειτουργία IIC, χρειάζονται μόνο 2 γραμμές!

Μόλις μάθαμε γι' αυτό. Η λειτουργία του ΙΙΚ χρειάζεται μόνο δύο γραμμές, και η λειτουργία του ΙΙΚ είναι να χρησιμοποιεί δύο καλώδια για να προσομοιώσει το ΙΙΚ για να αποκτήσει δεδομένα.

Ο ελεγκτής OLED είναι SSD1306, δηλαδή: η γυμνή οθόνη τροφοδοτείται από SSD1306, το οποίο είναι επίσης ένα ευρύτερα χρησιμοποιούμενο τσιπ οδηγού LED.

Μνήμη βίντεο OLED
Η ίδια η OLED δεν έχει μνήμη βίντεο και η μνήμη βίντεο της εξαρτάται από το SSD1306 για να παρέχει.Κάθε σελίδα περιέχει 128 bytes, συνολικά 8 σελίδες, που είναι ακριβώς 128 * 64 μεγέθους πίνακα.
Ωστόσο, επειδή το OLED δεν μπορεί να ελέγξει έναν πίνακα με μια στιγμή, μπορεί να ελέγξει μόνο έναν πίνακα με 8 σημεία.
Επειδή κάθε εγγραφή είναι γραμμένη σε bytes, υπάρχει ένα πρόβλημα, αν χρησιμοποιήσουμε τη λειτουργία μόνο εγγραφής για να λειτουργήσει η ενότητα, τότε, πρέπει να γράψουμε 8 σημεία κάθε φορά, έτσι όταν σχεδιάζουμε ένα σημείο,Πρέπει να βρούμε την τρέχουσα κατάσταση κάθε bit του byte όπου το σημείο που πρέπει να οριστεί βρίσκεται (0/1Διαφορετικά, τα γραπτά δεδομένα θα αντικαταστήσουν την προηγούμενη κατάσταση, και το αποτέλεσμα θα είναι ότι εμφανίζονται κάποια σημεία που δεν χρειάζεται να εμφανιστούν,ή αυτά που θα έπρεπε να εμφανίζονται δεν εμφανίζονται. Στην αναγνώσιμη λειτουργία, μπορούμε να διαβάσουμε το byte που θα γραφτεί πρώτα, να πάρουμε την τρέχουσα κατάσταση, και στη συνέχεια να το γράψουμε στο γραμμάριο μετά την τροποποίηση του bit που θα ξαναγραφεί,ώστε να μην επηρεάσει την προηγούμενη κατάστασηΩστόσο, αυτό απαιτεί τη δυνατότητα ανάγνωσης της GRAM, για τη λειτουργία SPI 3-σύρματος ή 4-σύρματος, η μονάδα δεν υποστηρίζει την ανάγνωση και η λειτουργία ανάγνωσης->-to-> εγγραφής είναι επίσης σχετικά αργή.
Έτσι η μέθοδος που χρησιμοποιούμε είναι να δημιουργήσουμε ένα OLED GRAM (συνολικά 128 bytes) μέσα στο STM32, και σε κάθε τροποποίηση, μόνο να τροποποιήσει το GRAM στο STM32 (πραγματικά SRAM), και μετά την τροποποίηση,να γράφει τη GRAM στο STM32 στην OLED GRAM κάθε φοράΦυσικά, η μέθοδος αυτή έχει επίσης μειονεκτήματα, δηλαδή, για εκείνους τους μικροελεγκτές με πολύ μικρή SRAM (όπως η σειρά 51), είναι πιο ενοχλητική.
