Λεπτομέρειες:
|
| Προϊόν: | Μονοχρωμική γραφική μονάδα οθόνης LCD 128x64 | Απόφαση: | 128X64 κουκίδες |
|---|---|---|---|
| Δείτε την κατεύθυνση: | 12 η ώρα. | Τύπος οθόνης LCD: | FSTN, θετικό |
| Τύπος πολωτών: | Μεταδοτικό | Μέγεθος ενότητας: | 49.0L × 38.0W × 2.85H mm |
| Περιοχή εξέτασης: | 46 × 27 mm | Κύκλος ελέγχου οδηγού: | ST7565R |
| Αριθμός πιν: | 34 πινάκια | Διεπαφές: | 8080 MCU Interface OR 6800 MCU Interface OR 4-Line SPI διεπαφή |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Πρόσθετη τάση: | 3.3V ((Τυπική τιμή) |
| Ζωή: | 40.000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 128x64 Μονοχρωματική γραφική οθόνη LCD,Μονοχρωματική γραφική LCD επίδειξη FSTN,Μονοχρωματική γραφική LCD επίδειξη ΒΑΡΑΙΝΩ |
||
Κίνα Μονοχρωματική γραφική οθόνη LCD 128x64 ST7565R FSTN θετική οθόνη COG εισαγωγή προϊόντος
Η SAEF Technology SFBM12864YBA01 είναι μονόχρωμη γραφική μονάδα LCD τύπου 128x64 COG.
| Προϊόν: | Μονοχρωμική γραφική μονάδα οθόνης LCD 128x64 | Ψήφισμα: | 128x64 κουκίδες |
|---|---|---|---|
| Κατεύθυνση: | 12 η ώρα. | Τύπος οθόνης LCD: | FSTN, θετικό |
| Τύπος πολωτήρα: | Μεταδοτικό | Μέγεθος μονάδας: | 49.0L × 38.0W × 2.85H Μμ |
| Περιοχή παρακολούθησης: | 46 × 27 χιλιοστά | Διοικητικός παράγοντας | ST7565R |
| Αριθμός πιν: | 34 πινάκια | Διασύνδεση: | 8080 MCU Interface OR 6800 MCU Interface OR 4-Line SPI Interface Ηλεκτρονική διασύνδεση |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Δυναμική τάση τροφοδοσίας: | 3.3V ((Τυπική τιμή) |
| Διάρκεια ζωής: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Εμφάνιση δεδομένων RAM (DDRAM)
Η μνήμη RAM αποθηκεύει δεδομένα pixel για την οθόνη LCD.Οι 65 σειρές χωρίζονται σε 8 σελίδες (σελίδα 0~σελίδα 7) με 8 γραμμές και την 9η σελίδα (σελίδα 8) με μία γραμμή (μόνο D0)Τα δεδομένα εγγράφονται στις 8 γραμμές κάθε σελίδας απευθείας μέσω D0 έως D7.Ο ελεγκτής LCD και το MPU λειτουργούν ανεξάρτητα, τα δεδομένα μπορούν να εγγραφούν στη μνήμη RAM ταυτόχρονα όταν τα δεδομένα εμφανίζονται χωρίς να αναβοσβήνουν στην οθόνη LCD.
Κύκλος διεύθυνσης σελίδας
Αυτό το κύκλωμα είναι για την παροχή διεύθυνσης σελίδας για την εμφάνιση δεδομένων στη μνήμη RAM. Ενσωματώνει 4-bit μητρώο διεύθυνσης σελίδας που αλλάζει μόνο με την εντολή Set Page Address.Η διεύθυνση σελίδας πρέπει να οριστεί πριν από την πρόσβαση στο περιεχόμενο DDRAMΗ διεύθυνση της σελίδας είναι μια ειδική περιοχή RAM για τα εικονίδια και η προβολή δεδομένων D0 είναι μόνο έγκυρη.
Κύκλος διεύθυνσης στήλης
Το κύκλωμα διεύθυνσης στήλης έχει έναν μετρητή προεπιλεγμένου 8-bit που παρέχει τη διεύθυνση στήλης στη μνήμη δεδομένων οθόνης (DDRAM).Η καθορισμένη διεύθυνση στήλης αυξάνεται (+1) με κάθε πρόσβαση ανάγνωσης/γράφησης δεδομένων προβολήςΑυτό επιτρέπει τη συνεχή πρόσβαση στα δεδομένα εμφάνισης της MPU. Η σημαία ελέγχου MY μπορεί να αντιστρέψει την σειρά εξόδου των COM pads.Και η σημαία MX καθιστά δυνατή την αντιστροφή της σχέσης μεταξύ της διεύθυνσης στήλης και των εξόδων SEG. Είναι απαραίτητο να ξαναγράψετε τα δεδομένα εμφάνισης σε DDRAM μετά την αλλαγή της ρύθμισης σημαίας MX
Παρακαλείστε να ανατρέξετε στο δελτίο δεδομένων ST7565R.
Γενικά ερωτήματα:
Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: Για προϊόντα εκτός αποθεματικού, δείγματα στο απόθεμα αμέσως. 1-1.5 εβδομάδες για την επαναπαρασκευή δείγματος. 4-6 εβδομάδες για μαζική παραγωγή. Για προϊόντα σχεδιασμού, 2-3 ημέρες για πρόταση σχεδιασμού;2 ώρες για τη δειγματοληψία κατά την έγκριση σχεδίου· 5-6 ώρες για δοκιμαστική εκτέλεση/μαζική παραγωγή κατά την έγκριση του δείγματος.
Ε. Έχετε κάποιο όριο MOQ για παραγγελία δειγμάτων και παραγωγής;
Α: Χαμηλή MOQ. 3-5pcs για έλεγχο δειγμάτων είναι διαθέσιμα. Η MOQ μαζικής παραγωγής είναι συνήθως 1K / παρτίδα. Υποστηρίζουμε qty χαμηλότερη από την MOQ MP για παραγγελία trail-run / PP-run.
Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;
Α: Αποστολή με DHL, UPS, FedEx ή TNT. Παίρνει 5-7 ημέρες για να φτάσει. Αεροπορική και θαλάσσια αποστολή είναι επίσης προαιρετική.
Ε. Πώς προχωράω σε παραγγελία για μονάδα LCD;
Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.
Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί κατάθεση για επίσημη παραγγελία.
Τέταρτον, κανονίζουμε την παραγωγή.
Ε6: Είναι εντάξει να εκτυπώσω το λογότυπό μου στο προϊόν LCD;
Α: Ναι. Παρακαλούμε ενημερώστε μας επίσημα στο στάδιο του σχεδιασμού, και θα κάνουμε δείγματα με το λογότυπό σας για τη δοκιμή δείγματος και την έγκριση σας.
Ε: Προσφέρετε εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 1 έτος εγγύηση στα προϊόντα μας.
Ε8: Πώς να αντιμετωπίσετε το ελαττωματικό;
Α: Πρώτον, τα προϊόντα μας παράγονται σε αυστηρό σύστημα ελέγχου ποιότητας και το ελαττωματικό ποσοστό θα είναι μικρότερο από 0,2%.
Δεύτερον, κατά τη διάρκεια της περιόδου εγγύησης, θα στείλουμε νέα LCD με νέα παραγγελία για μικρές ποσότητες.Θα τα επισκευάσουμε και θα σας τα στείλουμε ξανά ή μπορούμε να συζητήσουμε την λύση συμπεριλαμβανομένης της επανέκδοσης σύμφωνα με την πραγματική κατάσταση..
Κίνα Μονοχρωματική γραφική μονάδα οθόνης LCD 128x64 ST7565R FSTN θετική οθόνη COG Σχέδιο προϊόντος

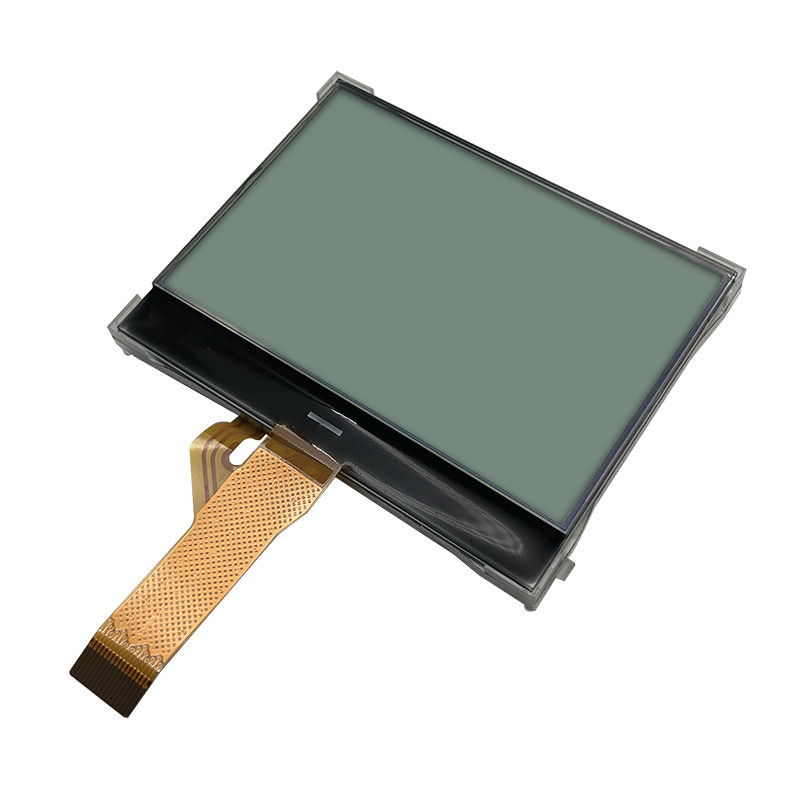

(χωρίς φως)

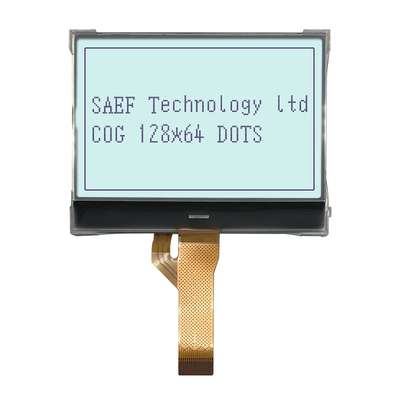

(με φως)
128x64 COG Graphic LCM πραγματική επίδειξη προϊόντος
