Λεπτομέρειες:
|
| Προϊόν: | 0.49 ιντσών OLED οθόνη | Αριθμός Pixels: | 64x32 γραφικά |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | SSD1315 ή ισοδύναμο | Τρόπος εμφάνισης: | Παθητική μήτρα |
| Εμφάνιση χρώματος: | Μονοχρώμα (Λευκό) | Καθήκον οδήγησης: | 1/32 Καθήκον |
| Μέγεθος πίνακα: | 14.5 x 11.6 x 1.227 (mm) | Ενεργός χώρος: | 11.18 x 5,58 (mm) |
| Πιξέλες: | 00,175 x 0,175 (mm) | Μέγεθος εικονοκυττάρου: | 00,155 x 0,155 (mm) |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Διασύνδεση: | I2C |
| Σύνδεση: | Συναρμολόγηση/Hotbar (προσαρμόζεται) | Αριθμός πιν: | 14 καρφίτσες (Μπορεί να προσαρμοστεί) |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 0.49 ιντσών OLED οθόνη,Μονάδα οθόνης OLED 64x32,Εικονική βαθμίδα 0 |
||
0.49 ιντσών OLED οθόνη 64x32, OEL οθόνη 0.49 ιντσών Εισαγωγή του προϊόντος
Σημείωση:Το OLED Display Module είναι μια γραφική οθόνη COG 64x32 ανάλυσης, διαγώνιας διαστάσεως 0,49 ίντσες.Η ενότητα είναι ενσωματωμένη με SSD1315 ICΗ τάση τροφοδοσίας για τη λογική είναι 2,8V, η τάση τροφοδοσίας για την οθόνη είναι 9V, το ρεύμα λειτουργίας για το VDD είναι 180μA, το καθήκον οδήγησης 1/32.
Σημείωση:Η ενότητα οθόνης OEL είναι κατάλληλη για φορητές συσκευές, εφαρμογές έξυπνου σπιτιού κλπ. Η ενότητα αυτή μπορεί να λειτουργεί σε θερμοκρασίες από -40 °C έως +70 °C. Οι θερμοκρασίες αποθήκευσης κυμαίνονται από -40 °C έως +85 °C.
| Προϊόν: | 0.49 ιντσών OLED οθόνη |
| Αριθμός pixel: | 64x32 γραφικά |
| Διοικητικός παράγοντας | SSD1315 ή ισοδύναμο |
| Τρόπος εμφάνισης: | Παθητική μήτρα |
| Χρώμα εμφάνισης: | Μονοχρώμα (λευκό) |
| Δουλειά οδήγησης: | 1/32 Καθήκον |
| Μέγεθος πίνακα: | 14.5 × 11,6 × 1,227 (mm) |
| Ενεργός χώρος: | 11.18 X 5,58 (mm) |
| Πίτσα των Pixel: | 00,175 × 0,175 (mm) |
| Μέγεθος εικονοστοιχείων: | 00,155 × 0,155 (mm) |
| Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες |
| Διασύνδεση: | Ι2C |
| Σύνδεση: | Συναρμολόγηση/Hotbar (προσαρμόζεται) |
| Αριθμός πιν: | 14 καρφίτσες (μπορούν να προσαρμοστούν) |
| Διάρκεια ζωής: | 50,000 ώρες @60cd/m2 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Η SAEF Technology είναι ένας επαγγελματίας προμηθευτής OLED Module.Εικαστικές οθόνες OLED και οθόνες OLEDΗ μηχανική δομή περιλαμβάνει τύπους Chip on Board (COB), Chip on Glass (COG) και TAB (Tape Automated Bonded).Οι μονάδες SAEF OLED διαθέτουν όλα τα σημαντικά πλεονεκτήματα:
Οι γραφικές οθόνες OLED της SAEF Technology είναι διαθέσιμες σε τρεις μηχανικές δομές, συμπεριλαμβανομένων της τεχνολογίας COB, COG και TAB παθητικής μήτρας.Διαθέσιμη μονοχρωματική οπτική ανάλυση OLED σε οθόνη 50x16 OLED, 64x128 OLED, 100x16 OLED, 100x32 γραφική OLED, 200x16 γραφική OLED, OLED 128x32, OLED οθόνη 128x64, OLED 128x128, και 256x64 OLED οθόνη.Οι γραφικές οθόνες OLED της γκάμας προϊόντων SAEF έχουν ενσωματωμένους ελεγκτές και οι διεπαφές περιλαμβάνουν παράλληλεςΟι ενότητες αυτές OLED έχουν προωθηθεί τάσεις 3V, ή 5V ανάλογα με την ανάλυση / χρώμα.
Η SAEF προσφέρει ένα ευρύ φάσμα οθονών OLED μεγέθους από 0,42" έως 5,5" OLED, όπως οθόνη μικρο-OLED 0,42", οθόνη OLED 0,49", οθόνη mini OLED 0,66", οθόνη OLED 0,69", οθόνη OLED 0,91", οθόνη OLED 0,69, οθόνη OLED 0,99, οθόνη OLED 0,99, οθόνη OLED 0,99.95" OLED, οθόνη OLED 0,96 ιντσών, οθόνη OLED 1,5 ιντσών, οθόνη OLED 2 ιντσών, οθόνη OLED 2,4 ιντσών, οθόνη OLED 2,7 ιντσών, οθόνη OLED 5,5 ιντσών και προσαρμοσμένες λύσεις σχεδιασμού.
0.49 ιντσών OLED οθόνη 64x32, OEL οθόνη 0.49 ιντσών Σχέδιο προϊόντος
Ορισμός πιν
πιν1, πινC2P πιν2, C2N πιν3, C1P πιν4, C1N
Το θετικό τερματικό του ιπτάμενου αναστρέψιμου πυκνωτή, το αρνητικό τερματικό του ιπτάμενου ενισχυτικού πυκνωτή.Πρέπει να επιπλέουν όταν δεν χρησιμοποιείται ο μετατροπέας.
πιν5, VBAT
Πίνακας τροφοδοσίας για κύκλωμα μετατροπέα συνεχούς ρεύματος. Αυτή είναι η πίδα τροφοδοσίας για το εσωτερικό απόσβεση του μετατροπέα τάσης συνεχούς ρεύματος. Πρέπει να συνδεθεί με εξωτερική πηγή όταν χρησιμοποιείται ο μετατροπέας.Πρέπει να συνδέεται με το VDD όταν δεν χρησιμοποιείται ο μετατροπέας.
Πινέλα6, VBREFΕθνική Κεντρική Αρχή
Πινέλα7, VSS
Γήπεδο λογικού κυκλώματοςΑυτή είναι μια γήπεδο πιν. Λειτουργεί ως αναφορά για τις λογικές πιν. Πρέπει να συνδεθεί με εξωτερική γη.
Πινέλα8, VDD
Η πηγή ενέργειας για τη λογική είναι μια πίδα παροχής τάσης.
Πινέλα9, RES#
Επαναφορά ισχύος για τον ελεγκτή και τον οδηγό. Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, η εκκίνηση του τσιπ εκτελείται. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας.
Πινέλα10, SCL
Η μετάδοση πληροφοριών στο λεωφορείο I2C ακολουθεί ένα sigmal ρολογιού.
Πινέλα11, SDA
Η καρφίτσα αυτή λειτουργεί ως κανάλι επικοινωνίας μεταξύ του πομπού και του δέκτη.
12, IREF
Η ισχύς αναφοράς για τη ρύθμιση της φωτεινότητας. Αυτή η καρφίτσα είναι η καρφίτσα αναφοράς του ρεύματος τμήματος.
Πινέλα13, VCOMH
Η πένα αυτή είναι η πένα εισόδου για το υψηλό επίπεδο εξόδου τάσης για τα σήματα COM. Ο αγωγός πρέπει να συνδεθεί μεταξύ αυτής της πένας και του VSS.
Πινέλα14, VCC
Εφοδιασμός ηλεκτρικής ενέργειας για πίνακα OEL. Αυτή είναι η πιο θετική πίδα τροφοδοσίας τάσης του τσιπ. Ένας πυκνωτής σταθεροποίησης πρέπει να συνδέεται μεταξύ αυτής της πινής και του VSS όταν χρησιμοποιείται ο μετατροπέας.Πρέπει να συνδεθεί σε εξωτερική πηγή όταν ο μετατροπέας δεν χρησιμοποιείται..

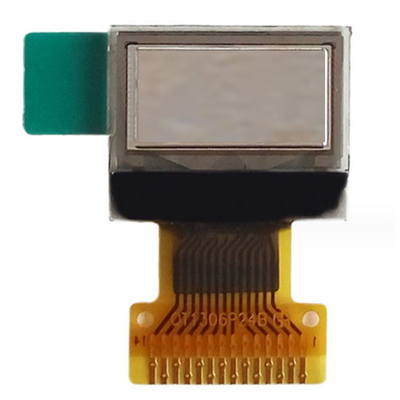

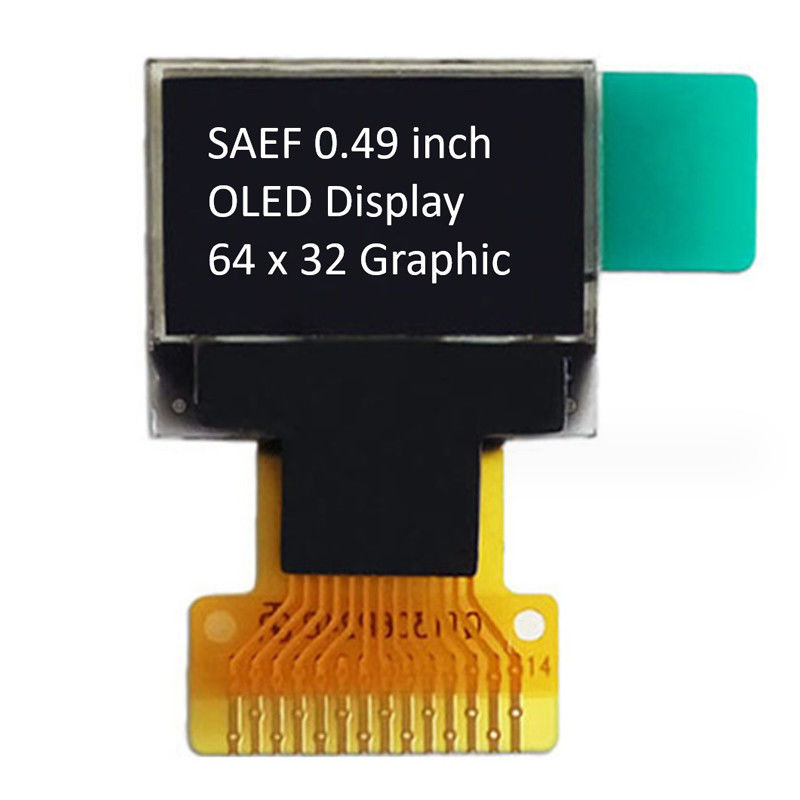

0.49 ιντσών OLED οθόνη 64x32, OEL οθόνη 0.49 ιντσών Εικόνα προϊόντος
