0.5 ιντσών OLED οθόνη 88x48 Pixels Παθητική μήτρα με διεπαφή I2C

0.5 ίντσες OLED οθόνη 88x48, OEL οθόνη 0,5 ίντσεςΕισαγωγή του προϊόντος

Η μονάδα οθόνης OLED SFOS050XZ-7112AN είναι μια γραφική οθόνη COG με ανάλυση 88x48, διαγώνιο 0,5 ίντσες.Το μοντέλο OLED έχει σχεδιαστεί ως βιομηχανικής ποιότητας και έχει το πλεονέκτημα της ανταγωνιστικής τιμήςΗ ενότητα είναι ενσωματωμένη με IC CH1115· υποστηρίζει διεπαφή I2C. Η τάση τροφοδοσίας για τη λογική είναι 2,8V, η τάση τροφοδοσίας για την οθόνη είναι 9V, το ρεύμα λειτουργίας για το VDD είναι 180μA, οδήγηση 1/48.

Η μονάδα οθόνης SFOS050XZ-7112AN OEL είναι κατάλληλη για φορητές συσκευές, εφαρμογές έξυπνου σπιτιού κλπ. Η ενότητα αυτή μπορεί να λειτουργεί σε θερμοκρασίες από -40 °C έως +80 °C.Η θερμοκρασία αποθήκευσης κυμαίνεται από -40°C έως +85°C.

0.5 ιντσών OLED οθόνη 88x48 Pixels, OEL οθόνη Μονάδα 0,5 ιντσών PΔελτίο Τεχνικό

Ορισμός πιν

Πιν1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N

Το θετικό τερματικό του ιπτάμενου αναστρέψιμου πυκνωτή, το αρνητικό τερματικό του ιπτάμενου ενισχυτικού πυκνωτή.Πρέπει να επιπλέουν όταν δεν χρησιμοποιείται ο μετατροπέας.

Πιν 5,ΔΕΔ2Επενδύσεις

Πίνακας τροφοδοσίας για κύκλωμα μετατροπέα συνεχούς ρεύματος. Αυτή είναι η πίδα τροφοδοσίας για το εσωτερικό απόσβεση του μετατροπέα τάσης συνεχούς ρεύματος. Πρέπει να συνδεθεί με εξωτερική πηγή όταν χρησιμοποιείται ο μετατροπέας.Πρέπει να συνδέεται με το VDD όταν δεν χρησιμοποιείται ο μετατροπέας.

Πινάκια6, VBREFΕθνική Κεντρική Αρχή

Πινάκια7, VSS

Γήπεδο λογικού κυκλώματοςΑυτή είναι μια γήπεδο πιν. Λειτουργεί ως αναφορά για τις λογικές πιν. Πρέπει να συνδεθεί με εξωτερική γη.

Πινάκια8, VDD1

Η πηγή ενέργειας για τη λογική είναι μια πίδα παροχής τάσης.

Πινάκια9, RES#

Επαναφορά ισχύος για τον ελεγκτή και τον οδηγό. Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, η εκκίνηση του τσιπ εκτελείται. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας.

Πινάκια10, SCL

Η μετάδοση πληροφοριών στο λεωφορείο I2C ακολουθεί ένα sigmal ρολογιού.

Πινάκια11, SDA

Η καρφίτσα αυτή λειτουργεί ως κανάλι επικοινωνίας μεταξύ του πομπού και του δέκτη.

Πιν12, IREF

Η ισχύς αναφοράς για τη ρύθμιση της φωτεινότητας. Αυτή η καρφίτσα είναι η καρφίτσα αναφοράς του ρεύματος τμήματος.

Πινάκια13, VCOMH

Η πένα αυτή είναι η πένα εισόδου για το υψηλό επίπεδο εξόδου τάσης για τα σήματα COM. Ο αγωγός πρέπει να συνδεθεί μεταξύ αυτής της πένας και του VSS.

Πινάκια14, VCC

Εφοδιασμός ηλεκτρικής ενέργειας για πίνακα OEL. Αυτή είναι η πιο θετική πίδα τροφοδοσίας τάσης του τσιπ. Ένας πυκνωτής σταθεροποίησης πρέπει να συνδέεται μεταξύ αυτής της πινής και του VSS όταν χρησιμοποιείται ο μετατροπέας.Πρέπει να συνδεθεί σε εξωτερική πηγή όταν ο μετατροπέας δεν χρησιμοποιείται..

Σημείωση 1: Όλες οι προαναφερόμενες τάσεις βασίζονται στο πίνακα VSS = 0V.

Σημείωση 2: Όταν η ενότητα αυτή χρησιμοποιείται πέραν των ανωτέρω απόλυτων μέγιστων δυνατοτήτων, ενδέχεται να προκύψει μόνιμη ρήξη της ενότητας.είναι επιθυμητό να χρησιμοποιείται η ενότητα αυτή υπό τους όρους που προβλέπονται στο τμήμα 3.Η χρήση της εν λόγω μονάδας σε αυτές τις συνθήκες μπορεί να προκαλέσει δυσλειτουργία και να επιδεινώσει την αξιοπιστία της ενότητας.

Σημείωση 3: Οι καθορισμένες περιοχές θερμοκρασίας δεν περιλαμβάνουν τον πολωτήρα.

Σημείωση 4: VPP = 7,5V, Ta = 25°C, 50% Checkerboard.Η διαμόρφωση λογισμικού ακολουθεί το τμήμα 4.4 Initialization.Το τέλος ζωής ορίζεται ως 50% της αρχικής φωτεινότητας που επιτυγχάνεται.Η μέση διάρκεια ζωής λειτουργίας στην θερμοκρασία του δωματίου υπολογίζεται με την επιταχυνόμενη λειτουργία σε συνθήκες υψηλής θερμοκρασίας.

* Οπτική μέτρηση που πραγματοποιήθηκε σε VDD1 = 2.8V, VPP = 8.0V & 7.4V. Η ρύθμιση λογισμικού ακολουθεί το τμήμα 4.4 Εγκαινίωση.

Εξωτερική ρύθμιση

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0) ·/*set διεύθυνση σελίδας*/ write_i(0x40); /*set display start lines*/ write_i(0x81); /*contract control*/ write_i(0x88); /*4d*/ write_i(0x82); /* iref resistor set and adjust ISEG*/ write_i(0x00); write_i(0xA1);/*αποκατάσταση τμήματος συνόλου 0xA0*/ write_i(0xA2); /*set seg pads hardware configuration*/ write_i(0xA4); /*Disable Entire Display On (0xA4/0xA5)*/ write_i(0xA6); /*normal / reverse*/ write_i(0xA8); /*multiplex ratio*/ write_i(0x3F);/* καθήκον = 1/64*/ γράψτε_i(0xC8); /*Com κατεύθυνση σάρωσης 0XC0*/ write_i(0xD3); /*set display offset*/ write_i(0x00); /* */ write_i(0xD5); /*set osc division*/ write_i(0xa0); write_i(0xD9); /*set pre-charge period*/ write_i(0x22);write_i(0xdb); /*set vcomh*/ write_i(0x40); write_i(0x31); /* Set pump 7.4v */ write_i(0xad); /*set charge pump enable*/ write_i(0x8a); /*Set DC-DC enable (0x8a=disable; 0x8b=enable) */ write_i(0xAF);/*display ON*/}void write_i(unsigned char ins) { unsigned char m,da; unsigned int j; DC=0; CS=0; da=ins;for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void write_d(unsigned char dat) { unsigned char m,da;μη υπογεγραμμένο; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

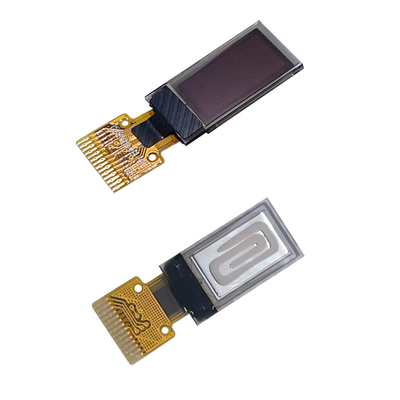

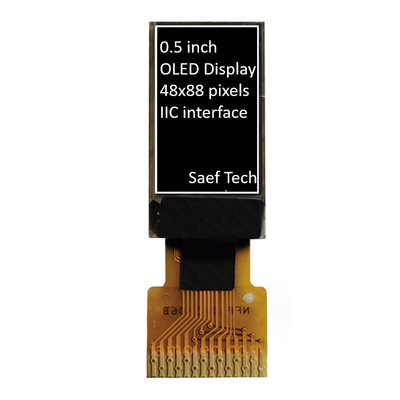

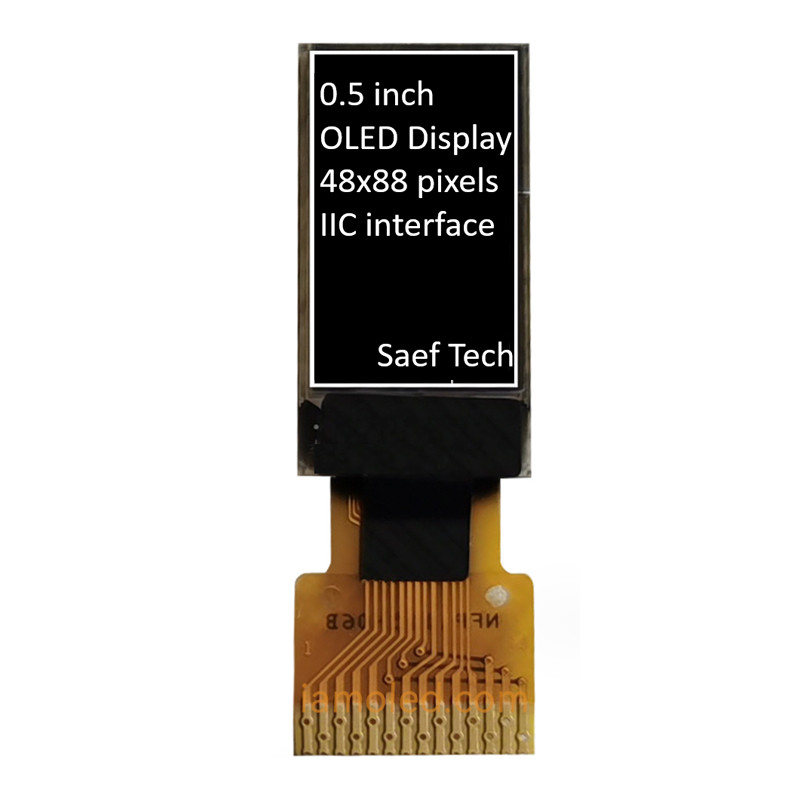

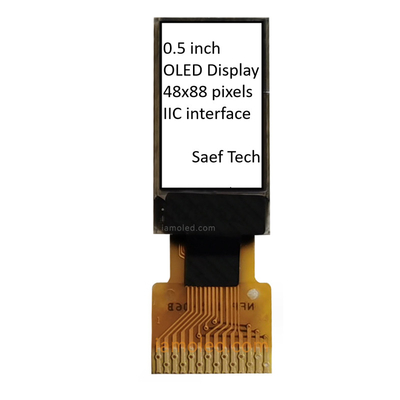

0.5 ιντσών OLED οθόνη 88x48 pixels, OEL οθόνη 0.5 ιντσώνΕικόνα προϊόντος

Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά

Η SAEF Technology είναι επαγγελματίας προμηθευτής OLED μονάδων

Παρέχουμε ένα ευρύ φάσμα προτύπων παθητικής μήτρας OLED (PMOLED) / OLED dot matrix display και προσαρμοσμένου σχεδιασμού Μοδίων OLED χαρακτήρων, γραφικών οθονών OLED και πάνελ οθόνων OLED.Η μηχανική δομή περιλαμβάνει Chip on Board (COB)Οι πελάτες μπορούν να αναβαθμίσουν τις εφαρμογές από STN LCD σε οθόνες OLED εύκολα.:

• Ταχύτερος χρόνος απόκρισης Ως +25 °C 10 μsec.
• Απεριόριστη γωνία θέασης “έως 175 μοίρες”
• Πενιχρό ∆εν χρειάζεται φως πίσω, αυτοεκπέμπει
• Υψηλή φωτεινότητα
• Υψηλή αναλογία αντίθεσης000∙
• Γενική θερμοκρασία λειτουργίας -40 °C ~ 80 °C
• Λιγότερη κατανάλωση ενέργειας

Οι γραφικές οθόνες OLED της SAEF Technology είναι διαθέσιμες σε τρεις μηχανικές δομές, συμπεριλαμβανομένων της τεχνολογίας COB, COG και TAB παθητικής μήτρας.Διαθέσιμη μονοχρωματική οπτική ανάλυση OLED σε οθόνη 50x16 OLED, 64x128 OLED, 100x16 OLED, 100x32 γραφική OLED, 200x16 γραφική OLED, OLED 128x32, OLED οθόνη 128x64, OLED 128x128, και 256x64 OLED οθόνη.Οι γραφικές οθόνες OLED της γκάμας προϊόντων SAEF έχουν ενσωματωμένους ελεγκτές και οι διεπαφές περιλαμβάνουν παράλληλεςΟι ενότητες αυτές OLED έχουν προωθηθεί τάσεις 3V, ή 5V ανάλογα με την ανάλυση / χρώμα.

Η SAEF προσφέρει ένα ευρύ φάσμα OLED οθονών σε μεγέθη από 0,42 "μέχρι 5,5" OLED, όπως οθόνη μικρο OLED 0,42", οθόνη OLED 0,49", οθόνη OLED 0,5, οθόνη OLED 0,66, οθόνη OLED 0,69, οθόνη OLED 0,69.91" οθόνη OLED, 0,95" OLED, 0,96" OLED οθόνη, 1,5" OLED οθόνη, 2" OLED, 2,4" OLED, 2,7" OLED οθόνη, 5,5" OLED οθόνη, και προσαρμοσμένες λύσεις σχεδιασμού.
