Λεπτομέρειες:
|
| Προϊόν: | 0.54 ιντσών OLED οθόνη | Αριθμός Pixels: | 96x32 Pixels |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | CH1115 ή ισοδύναμο | Τρόπος εμφάνισης: | Παθητική μήτρα |
| Εμφάνιση χρώματος: | Μονοχρώμα (Λευκό) | Καθήκον οδήγησης: | 1/32 Καθήκον |
| Μέγεθος πίνακα: | 180,52 x 7,04 x 1,22 (mm) | Ενεργός χώρος: | 120,46 x 4,14 (mm) |
| Πιξέλες: | 00,13 x 0,13 (mm) | Μέγεθος εικονοκυττάρου: | 00,11 x 0,11 (mm) |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Διασύνδεση: | I2C |
| Σύνδεση: | Συναρμολόγηση/Hotbar (προσαρμόζεται) | Αριθμός πιν: | 14 καρφίτσες (Μπορεί να προσαρμοστεί) |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 0.54 ιντσών I2C OLED οθόνες,Δείκτες OLED 96x32 I2C |
||

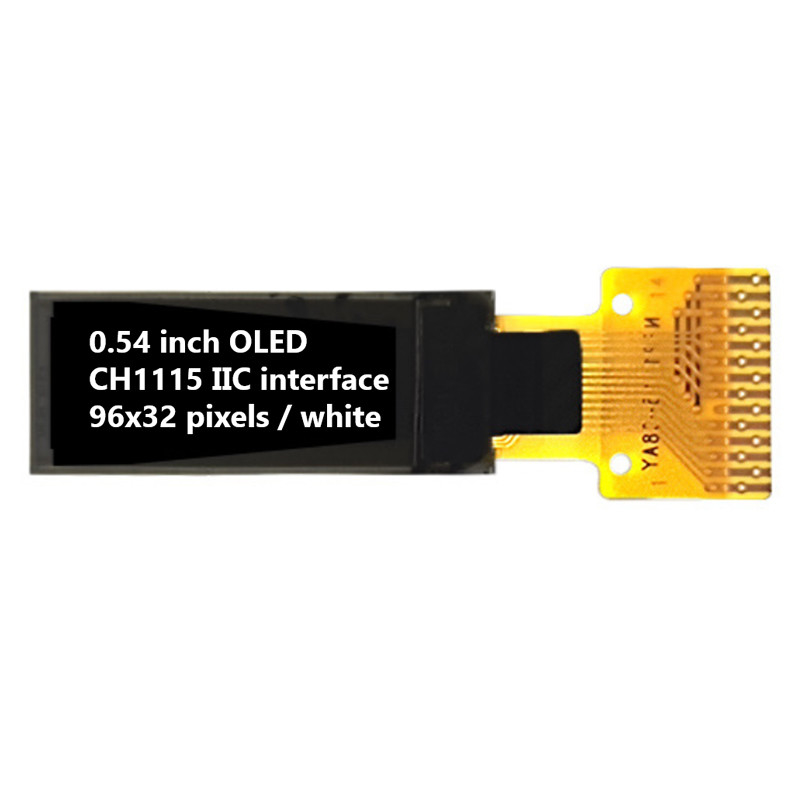

0.54 ιντσών 96x32 Pixels OLED οθόνη China Factory Supplier, 0.54 ιντσών OEL Matrix Display Εισαγωγή του προϊόντος
Η μονάδα οθόνης OLED SFOS054XZ-7113AN είναι μια γραφική οθόνη COG με ανάλυση 96x32, διαγώνιο 0,54 ιντσών.Το μοντέλο OLED έχει σχεδιαστεί ως βιομηχανικής ποιότητας και έχει το πλεονέκτημα της ανταγωνιστικής τιμήςΗ ενότητα είναι ενσωματωμένη με IC CH1115· υποστηρίζει διεπαφή I2C. Η τάση τροφοδοσίας για τη λογική είναι 2,8V, η τάση τροφοδοσίας για την οθόνη είναι 9V, το ρεύμα λειτουργίας για το VDD είναι 180μA, οδήγηση 1/32.
Η μονάδα οθόνης SFOS054XZ-7113AN OEL είναι κατάλληλη για φορητές συσκευές, εφαρμογές έξυπνου σπιτιού κλπ. Η ενότητα αυτή μπορεί να λειτουργεί σε θερμοκρασίες από -40 °C έως +80 °C.Η θερμοκρασία αποθήκευσης κυμαίνεται από -40°C έως +85°C.
| Προϊόν: | 0.54 ιντσών OLED οθόνη |
| Αριθμός pixel: | 96x32 Pixels |
| Διοικητικός παράγοντας | CH1115 ή ισοδύναμο |
| Τρόπος εμφάνισης: | Παθητική μήτρα |
| Χρώμα εμφάνισης: | Μονοχρώμα (λευκό) |
| Δουλειά οδήγησης: | 1/32 Καθήκον |
| Μέγεθος πίνακα: | 18.52 × 7,04 × 1,22 (mm) |
| Ενεργός χώρος: | 12.46 X 4.14 (mm) |
| Πίτσα των Pixel: | 0.13 × 0,13 (mm) |
| Μέγεθος εικονοστοιχείων: | 0.11 × 0,11 (mm) |
| Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες |
| Διασύνδεση: | Ι2C |
| Σύνδεση: | Συναρμολόγηση/Hotbar (προσαρμόζεται) |
| Αριθμός πιν: | 14 καρφίτσες (μπορούν να προσαρμοστούν) |
| Διάρκεια ζωής: | 50,000 ώρες @60cd/m2 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Η SAEF Technology είναι ένας επαγγελματίας προμηθευτής OLED Module.Εικαστικές οθόνες OLED και οθόνες OLEDΗ μηχανική δομή περιλαμβάνει τύπους Chip on Board (COB), Chip on Glass (COG) και TAB (Tape Automated Bonded).Οι μονάδες SAEF OLED διαθέτουν όλα τα σημαντικά πλεονεκτήματα:
Οι γραφικές οθόνες OLED της SAEF Technology είναι διαθέσιμες σε τρεις μηχανικές δομές, συμπεριλαμβανομένων της τεχνολογίας COB, COG και TAB παθητικής μήτρας.Διαθέσιμη μονοχρωματική οπτική ανάλυση OLED σε οθόνη 50x16 OLED, 64x128 OLED, 100x16 OLED, 100x32 γραφική OLED, 200x16 γραφική OLED, OLED 128x32, OLED οθόνη 128x64, OLED 128x128, και 256x64 OLED οθόνη.Οι γραφικές οθόνες OLED της γκάμας προϊόντων SAEF έχουν ενσωματωμένους ελεγκτές και οι διεπαφές περιλαμβάνουν παράλληλεςΟι ενότητες αυτές OLED έχουν προωθηθεί τάσεις 3V, ή 5V ανάλογα με την ανάλυση / χρώμα.
Η SAEF προσφέρει ένα ευρύ φάσμα οθονών OLED μεγέθους από 0,42" έως 5,5" OLED, όπως οθόνη μικρο OLED 0,42", οθόνη OLED 0,49", οθόνη OLED 0,5, οθόνη OLED 0,54", οθόνη OLED 0,6", οθόνη OLED 0,9", οθόνη OLED 0,9", οθόνη OLED 0,9", οθόνη OLED 0,9", οθόνη OLED 0,9".Μίνι οθόνη OLED 66", 0,69" OLED, 0,91" OLED οθόνη, 0,95" OLED, 0,96" OLED οθόνη, 1,5" OLED οθόνη, 2" OLED, 2,4" OLED, 2,7" OLED οθόνη, 5,5" OLED οθόνη, και προσαρμοσμένες λύσεις σχεδιασμού.
0.54 ιντσών 96x32 Pixels OLED οθόνη China Factory Supplier, 0.54 ιντσών OEL Matrix Display ΠΔελτίο Τεχνικό
Ορισμός πιν
Πιν1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
Το θετικό τερματικό του ιπτάμενου αναστρέψιμου πυκνωτή, το αρνητικό τερματικό του ιπτάμενου ενισχυτικού πυκνωτή.Πρέπει να επιπλέουν όταν δεν χρησιμοποιείται ο μετατροπέας.
Πιν 5,ΔΕΔ2Επενδύσεις
Πίνακας τροφοδοσίας για κύκλωμα μετατροπέα συνεχούς ρεύματος. Αυτή είναι η πίδα τροφοδοσίας για το εσωτερικό απόσβεση του μετατροπέα τάσης συνεχούς ρεύματος. Πρέπει να συνδεθεί με εξωτερική πηγή όταν χρησιμοποιείται ο μετατροπέας.Πρέπει να συνδέεται με το VDD όταν δεν χρησιμοποιείται ο μετατροπέας.
Πινάκια6, VBREFΕθνική Κεντρική Αρχή
Πινάκια7, VSS
Γήπεδο λογικού κυκλώματοςΑυτή είναι μια γήπεδο πιν. Λειτουργεί ως αναφορά για τις λογικές πιν. Πρέπει να συνδεθεί με εξωτερική γη.
Πινάκια8, VDD1
Η πηγή ενέργειας για τη λογική είναι μια πίδα παροχής τάσης.
Πινάκια9, RES#
Επαναφορά ισχύος για τον ελεγκτή και τον οδηγό. Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, η εκκίνηση του τσιπ εκτελείται. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας.
Πινάκια10, SCL
Η μετάδοση πληροφοριών στο λεωφορείο I2C ακολουθεί ένα sigmal ρολογιού.
Πινάκια11, SDA
Η καρφίτσα αυτή λειτουργεί ως κανάλι επικοινωνίας μεταξύ του πομπού και του δέκτη.
Πιν12, IREF
Η ισχύς αναφοράς για τη ρύθμιση της φωτεινότητας. Αυτή η καρφίτσα είναι η καρφίτσα αναφοράς του ρεύματος τμήματος.
Πινάκια13, VCOMH
Η πένα αυτή είναι η πένα εισόδου για το υψηλό επίπεδο εξόδου τάσης για τα σήματα COM. Ο αγωγός πρέπει να συνδεθεί μεταξύ αυτής της πένας και του VSS.
Πινάκια14, VCC
Εφοδιασμός ηλεκτρικής ενέργειας για πίνακα OEL. Αυτή είναι η πιο θετική πίδα τροφοδοσίας τάσης του τσιπ. Ένας πυκνωτής σταθεροποίησης πρέπει να συνδέεται μεταξύ αυτής της πινής και του VSS όταν χρησιμοποιείται ο μετατροπέας.Πρέπει να συνδεθεί σε εξωτερική πηγή όταν ο μετατροπέας δεν χρησιμοποιείται..
Απόλυτη μέγιστη αξιολόγηση
Σημείωση 1: Όλες οι προαναφερόμενες τάσεις βασίζονται στο πίνακα VSS = 0V.
Σημείωση 2: Όταν η ενότητα αυτή χρησιμοποιείται πέραν των ανωτέρω απόλυτων μέγιστων δυνατοτήτων, ενδέχεται να προκύψει μόνιμη ρήξη της ενότητας.είναι επιθυμητό να χρησιμοποιείται η ενότητα αυτή υπό τους όρους που προβλέπονται στο τμήμα 3.Η χρήση της εν λόγω μονάδας σε αυτές τις συνθήκες μπορεί να προκαλέσει δυσλειτουργία και να επιδεινώσει την αξιοπιστία της ενότητας.
Σημείωση 3: Οι καθορισμένες περιοχές θερμοκρασίας δεν περιλαμβάνουν τον πολωτήρα.
Σημείωση 4: VPP = 7,5V, Ta = 25°C, 50% Checkerboard.Η διαμόρφωση λογισμικού ακολουθεί το τμήμα 4.4 Initialization.Το τέλος ζωής ορίζεται ως 50% της αρχικής φωτεινότητας που επιτυγχάνεται.Η μέση διάρκεια ζωής λειτουργίας στην θερμοκρασία του δωματίου υπολογίζεται με την επιταχυνόμενη λειτουργία σε συνθήκες υψηλής θερμοκρασίας.
Οπτικά χαρακτηριστικά
* Οπτική μέτρηση που πραγματοποιήθηκε σε VDD1 = 2.8V, VPP = 8.0V & 7.4V. Η ρύθμιση λογισμικού ακολουθεί το τμήμα 4.4 Εγκαινίωση.
Περιεχόμενο των δοκιμών αξιοπιστίας
* Τα δείγματα που χρησιμοποιήθηκαν για τις ανωτέρω δοκιμές δεν περιλαμβάνουν πόλωση.
* Δεν παρατηρείται συμπύκνωση υγρασίας κατά τη διάρκεια των δοκιμών.

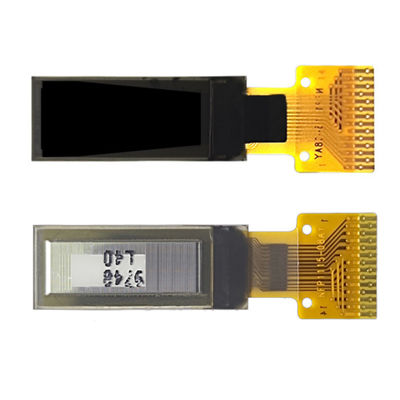

0.54 ιντσών 96x32 Pixels OLED οθόνη China Factory Supplier, 0.54 ιντσών OEL Matrix Display Εικόνα προϊόντος
