Λεπτομέρειες:
|
| Προϊόν: | Μονάδα οθόνης OLED 0,96" | Αριθμός Pixels: | 128x64 εικονοκύτταρα |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | SSD1315 ή ισοδύναμο | Τρόπος εμφάνισης: | Παθητική μήτρα |
| Εμφάνιση χρώματος: | Μονοχρώμα (Λευκό) | Καθήκον οδήγησης: | 1/64 καθήκον |
| Μέγεθος πίνακα: | 240,7 x 16,6 x 1,3 (mm) | Ενεργός χώρος: | 210,74 x 11,175 (mm) |
| Πιξέλες: | 00,17 x 0,175 (mm) | Μέγεθος εικονοκυττάρου: | 00,15 x 0,15 (mm) |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Διασύνδεση: | Δικαιούχος I2C, SPI |
| Σύνδεση: | Συμπλέκτης | Αριθμός πιν: | 30 καρφίτσες (Μπορεί να προσαρμοστεί) |
| Εργασιακή θερμοκρασία.: | -40C - +70C | Θερμοκρασία αποθήκευσης.: | -40C - +85C |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Ενότητα επίδειξης 0,96 ιντσών OLED,η επίδειξη 128x64 |
||
Χονδρική τιμή 0,96 ιντσών OLED οθόνη 128x64 Pixel SPI IIC Interface Plug-In Connection εισαγωγή προϊόντος

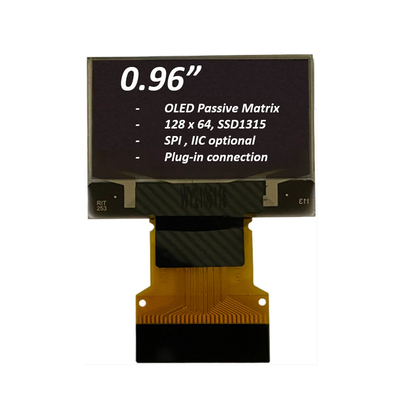

Το SFOS096XZ-7120AP OLED Display Module είναι μια γραφική οθόνη COG με ανάλυση 128x64, διαγώνιο 0,96 ιντσών.Το μοντέλο OLED έχει σχεδιαστεί ως βιομηχανικής ποιότητας και έχει το πλεονέκτημα της ανταγωνιστικής τιμής. Η ενότητα είναι ενσωματωμένη με SSD1315 IC· υποστηρίζει διεπαφή I2C και SPI. Η τάση τροφοδοσίας για λογική είναι 2,8V, η τάση τροφοδοσίας για οθόνη είναι 9V, το ρεύμα λειτουργίας για VDD είναι 160μA,Δουλειά οδήγησης 1/64.
Η μονάδα οθόνης SFOS096XZ-7120AP OEL είναι κατάλληλη για φορητές συσκευές, εφαρμογές έξυπνου σπιτιού κλπ. Η ενότητα αυτή μπορεί να λειτουργεί σε θερμοκρασίες από -40 °C έως +70 °C.Η θερμοκρασία αποθήκευσης κυμαίνεται από -40°C έως +85°C.
| Προϊόν: | Μονάδα οθόνης OLED 0,96" |
| Αριθμός pixel: | 128x64 Pixels |
| Διοικητικός παράγοντας | SSD1315 ή ισοδύναμο |
| Τρόπος εμφάνισης: | Παθητική μήτρα |
| Χρώμα εμφάνισης: | Μονοχρώμα (λευκό) |
| Δουλειά οδήγησης: | Εργασία 1/64 |
| Ενεργός χώρος: | 210,74 X 11,175 (mm) |
| Μέγεθος πίνακα: | 24.7 X 16.6 X 1.3 (mm) |
| Πίτσα των Pixel: | 00,17 x 0,175 (mm) |
| Μέγεθος εικονοστοιχείων: | 00,15 x 0,15 (mm) |
| Διασύνδεση: | Δικαιούχος |
| Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες |
| Σύνδεση: | Συμπλέκτης |
| Αριθμός πιν: | 30 καρφίτσες (Μπορεί να προσαρμοστεί) |
| Εργασιακή θερμοκρασία: | -40C - +70C |
| Θερμοκρασία αποθήκευσης | -40C - +85C |
| Διάρκεια ζωής: | 50,000 ώρες @60cd/m2 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Χονδρική τιμή 0,96 ιντσών OLED οθόνη 128x64 Pixel SPI IIC Interface Plug-In Connection Σχέδιο προϊόντος
Ορισμός πιν
Αριθμός PIN1, N.C. (GND),Εφεδρικές καρφίτσες (Συστηριώδεις καρφίτσες) Οι καρφίτσες υποστήριξης μπορούν να μειώσουν τις επιδράσεις από τις πιέσεις στις καρφίτσες λειτουργίας.
Πιν2, Πιν3, Πιν4, Πιν5,Θετικό τερματικό του ιπτάμενου αντιστρέφοντα πυκνωτή, αρνητικό τερματικό του ιπτάμενου ενισχυτικού πυκνωτή, οι πυκνωτές αντλίας φόρτισης απαιτούνται μεταξύ των τερματικών.Πρέπει να επιπλέουν όταν δεν χρησιμοποιείται ο μετατροπέας.
Πινάκια6, VBATΠίνακας τροφοδοσίας για κύκλωμα μετατροπέα DC/DC Αυτή είναι η πίδα τροφοδοσίας για τον εσωτερικό αποθηκευτικό του μετατροπέα τάσης DC/DC. Πρέπει να συνδεθεί με εξωτερική πηγή όταν χρησιμοποιείται ο μετατροπέας.Θα πρέπει να συνδέεται με το VDD όταν δεν χρησιμοποιείται ο μετατροπέας.
Πινάκια7Πιν12, Πιν16, Πιν21~25, N.C.Εφεδρικές καρφίτσες Οι καρφίτσες NC μεταξύ των καρφίτσες λειτουργίας προορίζονται για συμβατό και ευέλικτο σχέδιο.
Πινάκια8, VSS,Γήπεδο λογικού κυκλώματος Αυτή είναι μια γήπεδο πιν. Λειτουργεί ως αναφορά για τις λογικές πιν. Πρέπει να συνδεθεί με εξωτερικό έδαφος.
Πινάκια9, VDD,Η πηγή τροφοδοσίας είναι εξωτερική πηγή.
Πινάκια10, Pin11, BS0, BS1,Επικοινωνιακό πρωτόκολλο ΕπιλογήΑυτές οι καρφίτσες είναι εισροές επιλογής διεπαφής MCU.
Πινάκια13ΣΚ#,Το τσιπ είναι ενεργοποιημένο για επικοινωνία MCU μόνο όταν το CS # είναι χαμηλά.
Πινάκια14, RST#,Επαναφορά ισχύος για τον ελεγκτή και τον οδηγό Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, εκτελείται η εκκίνηση του τσιπ. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας.
Πινάκια15, D/C#,Η πένα αυτή είναι η πένα ελέγχου δεδομένων / εντολών. Όταν η πένα τραβάται ψηλά, η είσοδος σε D7 ~ D0 αντιμετωπίζεται ως δεδομένα εμφάνισης. Όταν η πένα τραβάται χαμηλά, η πένα είναι χαμηλή.η είσοδος στο D7~D0 θα μεταφερθεί στο μητρώο εντολώνΌταν η πένα τραβήχτηκε ψηλά και η σειρά διασύνδεσης έχει επιλεγεί, τα δεδομένα στο SDIN θα ερμηνευτούν ως δεδομένα.Σε λειτουργία I2CΓια λεπτομερή σχέση με τα σήματα διεπαφής MCU, ανατρέξτε στα διαγράμματα χαρακτηριστικών συγχρονισμού.
Πινάκια18~Pin20, D0~D2,Αυτές οι καρφίτσες είναι αμφίδρομες λεωφορείες δεδομένων που συνδέονται με τη λεωφορεία δεδομένων MCU.Το D2 πρέπει είτε να είναι συνδεδεμένο με LOW είτε να συνδεδεμένο μαζί με το D1 ως είσοδο σειριακών δεδομένωνΌταν επιλέγεται η λειτουργία I2C, η D2, η D1 θα πρέπει να συνδέονται μεταξύ τους και να χρησιμεύουν ως SDAout, η SDAin στην εφαρμογή και η D0 είναι η είσοδος σειριακού ρολογιού, SCL.
Πιν26,IREF,Η σημερινή αναφορά για τη ρύθμιση της φωτεινότητας.Αυτή η καρφίτσα είναι η καρφίτσα αναφοράς του ρεύματος τμήματος. Ένας αντίστοιχος πρέπει να συνδεθεί μεταξύ αυτής της καρφίτσας και του VSS. Ρυθμίστε το ρεύμα στο μέγιστο 12,5 ′′A.
Πιν27,VCOMH,Η πίδα αυτή είναι η πίδα εισόδου για το υψηλό επίπεδο εξόδου τάσης για τα σήματα COM. Ένας πυκνωτής πρέπει να συνδεθεί μεταξύ αυτής της πινής και του VSS.
Πιν28,VCC,Εφοδιασμός ηλεκτρικής ενέργειας για πίνακα OEL. Αυτή είναι η πιο θετική πίδα τροφοδοσίας τάσης του τσιπ. Ένας πυκνωτής σταθεροποίησης πρέπει να συνδέεται μεταξύ αυτής της πινής και του VSS όταν χρησιμοποιείται ο μετατροπέας.Πρέπει να συνδέεται με εξωτερική πηγή όταν ο μετατροπέας δεν χρησιμοποιείται..
Πιν29,ΒΛΣΣ,Η γωνία του αναλογικού κυκλώματος Αυτή είναι μια αναλογική γωνία γωνίας.
Αριθμός PIN30, N.C. (GND),Εφεδρικές καρφίτσες (Συστηριώδεις καρφίτσες) Οι καρφίτσες υποστήριξης μπορούν να μειώσουν τις επιδράσεις από τις πιέσεις στις καρφίτσες λειτουργίας.
Απόλυτη μέγιστη αξιολόγηση
Οπτικά χαρακτηριστικά
* Οπτική μέτρηση που πραγματοποιήθηκε σε VDD1 = 2.8V, VPP = 8.0V & 7.4V. Η ρύθμιση λογισμικού ακολουθεί το τμήμα 4.4 Εγκαινίωση.
Περιεχόμενο των δοκιμών αξιοπιστίας
* Τα δείγματα που χρησιμοποιήθηκαν για τις ανωτέρω δοκιμές δεν περιλαμβάνουν πόλωση.
* Δεν παρατηρείται συμπύκνωση υγρασίας κατά τη διάρκεια των δοκιμών.

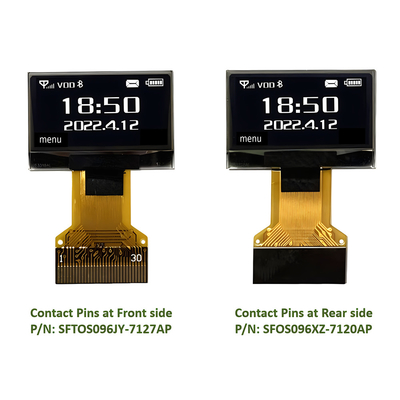

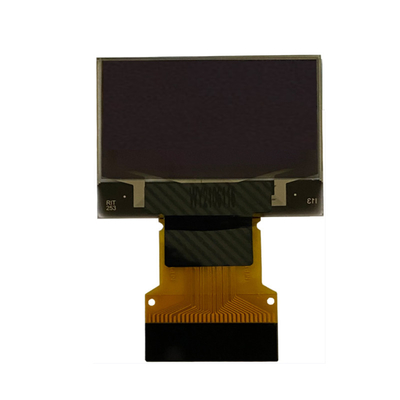

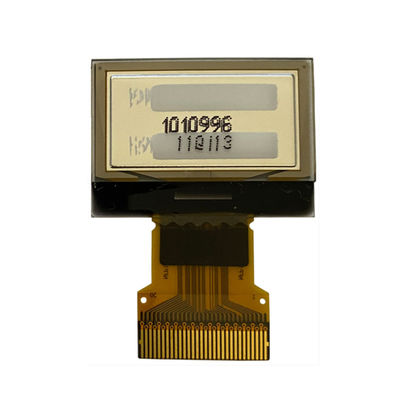

Χονδρική τιμή 0,96 ιντσών OLED οθόνη 128x64 Pixel SPI IIC Interface Plug-In Connection Product Εικόνα
Η SAEF Technology είναι ένας επαγγελματίας προμηθευτής OLED Module.Εικαστικές οθόνες OLED και οθόνες OLEDΗ μηχανική δομή περιλαμβάνει τύπους Chip on Board (COB), Chip on Glass (COG) και TAB (Tape Automated Bonded).Οι μονάδες SAEF OLED διαθέτουν όλα τα σημαντικά πλεονεκτήματα:
Οι γραφικές οθόνες OLED της SAEF Technology είναι διαθέσιμες σε τρεις μηχανικές δομές, συμπεριλαμβανομένων της τεχνολογίας COB, COG και TAB παθητικής μήτρας.Διαθέσιμη μονοχρωματική οπτική ανάλυση OLED σε οθόνη 50x16 OLED, 64x128 OLED, 100x16 OLED, 100x32 γραφική OLED, 200x16 γραφική OLED, OLED 128x32, OLED οθόνη 128x64, OLED 128x128, και 256x64 OLED οθόνη.Οι γραφικές οθόνες OLED της γκάμας προϊόντων SAEF έχουν ενσωματωμένους ελεγκτές και οι διεπαφές περιλαμβάνουν παράλληλεςΟι ενότητες αυτές OLED έχουν προωθηθεί τάσεις 3V, ή 5V ανάλογα με την ανάλυση / χρώμα.
Η SAEF προσφέρει ένα ευρύ φάσμα OLED μονάδων οθόνης μεγέθους από 0,42 " έως 5,5 " OLED, όπως 0,42" μικρο OLED οθόνη, 0,49" OLED οθόνη, 0,5" OLED οθόνη, 0,54" OLED οθόνη, 0,66" mini OLED οθόνη,0,69" OLED, 0,77" OLED Display, 0,87" OLED Display module0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display,και προσαρμοσμένες λύσεις σχεδιασμού.
