Λεπτομέρειες:
|
| Προϊόν: | 0.63 ιντσών OLED οθόνη Μοντέλο | Αριθμός Pixels: | 120x28 Pixels |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | SSD1312 ή ισοδύναμο | Τρόπος εμφάνισης: | Παθητική μήτρα |
| Εμφάνιση χρώματος: | Μονοχρώμα (Λευκό) | Καθήκον οδήγησης: | Επιστήμη, 1/28 |
| Μέγεθος πίνακα: | 210,54 x 6,62 x 1,22 (mm) | Ενεργός χώρος: | 150,58 x 3,62 (mm) |
| Πιξέλες: | 00,13 x 0,13 (mm) | Μέγεθος εικονοκυττάρου: | 00,11 x 0,11 (mm) |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Διασύνδεση: | I2C |
| Σύνδεση: | Συναρμολόγηση/Hotbar (προσαρμόζεται) | Αριθμός πιν: | 14 καρφίτσες (Μπορεί να προσαρμοστεί) |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 120x28 Pixels OLED Μοντέλο οθόνης,0.63 ιντσών OLED οθόνη Μοντέλο,Μονοχρωματικές οθόνες i2c OLED |
||
0.63 ιντσών 120x28 Pixels OLED οθόνη Μονάδα, 0,63 ιντσών OEL Matrix οθόνη εισαγωγή προϊόντος
Το SFOS063XZ-7114AN OLED Display Module είναι μια γραφική οθόνη 120x28 ανάλυσης COG, διαγώνιο 0,63 ιντσών.Το μοντέλο OLED έχει σχεδιαστεί ως βιομηχανικής ποιότητας και έχει το πλεονέκτημα της ανταγωνιστικής τιμήςΗ τάση τροφοδοσίας για τη λογική είναι 2.8V τυπική, που κυμαίνεται από 1.65V έως 3.3V, η τάση τροφοδοσίας για την οθόνη είναι 8V, η τάση τροφοδοσίας για την οθόνη είναι 2.8V, η τάση τροφοδοσίας για την οθόνη είναι 2.8V, η τάση τροφοδοσίας για την οθόνη είναι 2.8V, η τάση τροφοδοσίας για την οθόνη είναι 2.8V.Το ρεύμα λειτουργίας για το VDD είναι 180μA, οδήγηση 1/28.Η μονάδα οθόνης SFOS063XZ-7114AN OEL είναι κατάλληλη για φορητές συσκευές, εφαρμογές έξυπνου σπιτιού κλπ. Η ενότητα αυτή μπορεί να λειτουργεί σε θερμοκρασίες από -40 °C έως +80 °C.Η θερμοκρασία αποθήκευσης κυμαίνεται από -40°C έως +85°C.
Χαρακτηριστικά
9Αυτή η οθόνη OLED 0,63 ιντσών έχει ταχύτερο χρόνο απόκρισης "10 μικροδευτερόλεπτα σε +25 °C".
10Αυτό το προϊόν μονο OLED 0,63 ιντσών έχει υψηλή φωτεινότητα και αυτό το προϊόν έχει αναλογία αντίθεσης έως και 2000:1.
11Αυτό το φθηνό προϊόν OLED 0,63 ιντσών έχει χαμηλότερη κατανάλωση ενέργειας - μειώνοντας τις εκπομπές CO2.
| Προϊόν: | 0.63 ιντσών OLED οθόνη |
| Διοικητικός παράγοντας | SSD1312 ή ισοδύναμο |
| Διασύνδεση: | Ι2C |
| Χρώμα εμφάνισης: | Μονοχρώμα (λευκό) |
| Αριθμός pixel: | 120x28 Pixels |
| Τρόπος εμφάνισης: | Παθητική μήτρα |
| Δουλειά οδήγησης: | Επιστήμη, 1/28 |
| Μέγεθος πίνακα: | 210,54 X 6,62 X 1,22 (mm) |
| Ενεργός χώρος: | 15.58 x 3.62 (mm) |
| Πίτσα των Pixel: | 0.13 × 0,13 (mm) |
| Μέγεθος εικονοστοιχείων: | 0.11 × 0,11 (mm) |
| Αριθμός πιν: | 14 καρφίτσες (μπορούν να προσαρμοστούν) |
| Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες |
| Σύνδεση: | Συναρμολόγηση/Hotbar (προσαρμόζεται) |
| Διάρκεια ζωής: | 50,000 ώρες @60cd/m2 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
0.63 ιντσών 120x28 Pixels OLED οθόνη, 0,63 ιντσών OEL Matrix οθόνη Σχεδίαση προϊόντος
Απόλυτες μέγιστες αξιολογήσεις
Οπτικά χαρακτηριστικά
Ορισμός πιν
Πιν1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
Το θετικό τερματικό του ιπτάμενου αναστρέψιμου πυκνωτή, το αρνητικό τερματικό του ιπτάμενου ενισχυτικού πυκνωτή.Πρέπει να επιπλέουν όταν δεν χρησιμοποιείται ο μετατροπέας.
Πιν 5,ΔΕΔ2Επενδύσεις
Πίνακας τροφοδοσίας για κύκλωμα μετατροπέα συνεχούς ρεύματος. Αυτή είναι η πίδα τροφοδοσίας για το εσωτερικό απόσβεση του μετατροπέα τάσης συνεχούς ρεύματος. Πρέπει να συνδεθεί με εξωτερική πηγή όταν χρησιμοποιείται ο μετατροπέας.Πρέπει να συνδέεται με το VDD όταν δεν χρησιμοποιείται ο μετατροπέας.
Πινάκια6, VBREFΕθνική Κεντρική Αρχή
Πινάκια7, VSS
Γήπεδο λογικού κυκλώματοςΑυτή είναι μια γήπεδο πιν. Λειτουργεί ως αναφορά για τις λογικές πιν. Πρέπει να συνδεθεί με εξωτερική γη.
Πινάκια8, VDD1
Η πηγή ενέργειας για τη λογική είναι μια πίδα παροχής τάσης.
Πινάκια9, RES#
Επαναφορά ισχύος για τον ελεγκτή και τον οδηγό. Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, η εκκίνηση του τσιπ εκτελείται. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας.
Πινάκια10, SCL
Η μετάδοση πληροφοριών στο λεωφορείο I2C ακολουθεί ένα sigmal ρολογιού.
Πινάκια11, SDA
Η καρφίτσα αυτή λειτουργεί ως κανάλι επικοινωνίας μεταξύ του πομπού και του δέκτη.
Πιν12, IREF
Η ισχύς αναφοράς για τη ρύθμιση της φωτεινότητας. Αυτή η καρφίτσα είναι η καρφίτσα αναφοράς του ρεύματος τμήματος.
Πινάκια13, VCOMH
Η πένα αυτή είναι η πένα εισόδου για το υψηλό επίπεδο εξόδου τάσης για τα σήματα COM. Ο αγωγός πρέπει να συνδεθεί μεταξύ αυτής της πένας και του VSS.
Πινάκια14, VCC
Εφοδιασμός ηλεκτρικής ενέργειας για πίνακα OEL. Αυτή είναι η πιο θετική πίδα τροφοδοσίας τάσης του τσιπ. Ένας πυκνωτής σταθεροποίησης πρέπει να συνδέεται μεταξύ αυτής της πινής και του VSS όταν χρησιμοποιείται ο μετατροπέας.Πρέπει να συνδεθεί σε εξωτερική πηγή όταν ο μετατροπέας δεν χρησιμοποιείται..

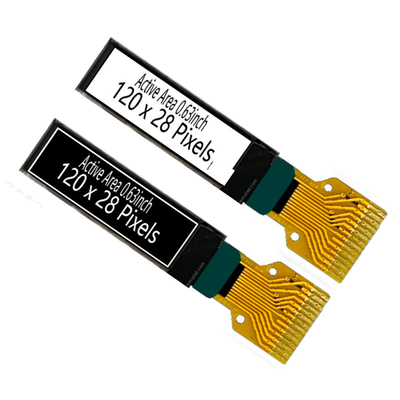

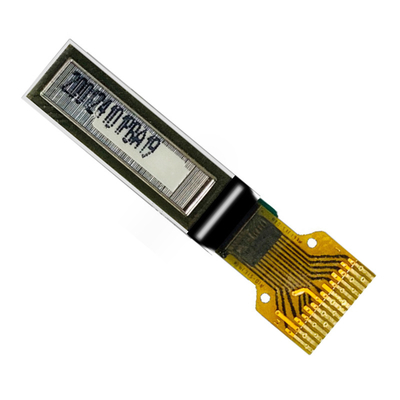

0.63 ίντσες 120x28 Pixels OLED οθόνη, 0,63 ίντσες OEL Matrix οθόνηΕικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Οι γραφικές οθόνες OLED της SAEF Technology είναι διαθέσιμες σε τρεις μηχανικές δομές, συμπεριλαμβανομένων της τεχνολογίας COB, COG και TAB παθητικής μήτρας.Διαθέσιμη μονοχρωματική οπτική ανάλυση OLED σε οθόνη 50x16 OLED, 64x128 OLED, 100x16 OLED, 100x32 γραφική OLED, 200x16 γραφική OLED, OLED 128x32, OLED οθόνη 128x64, OLED 128x128, και 256x64 OLED οθόνη.Οι γραφικές οθόνες OLED της γκάμας προϊόντων SAEF έχουν ενσωματωμένους ελεγκτές και οι διεπαφές περιλαμβάνουν παράλληλεςΟι ενότητες αυτές OLED έχουν προωθηθεί τάσεις 3V, ή 5V ανάλογα με την ανάλυση / χρώμα.
Η SAEF προσφέρει ένα ευρύ φάσμα OLED μονάδων οθόνης μεγέθους από 0,42 " έως 5,5 " OLED, όπως οθόνη μικρο OLED 0,42", οθόνη OLED 0,49", οθόνη OLED 0,5, οθόνη OLED 0,54", οθόνη OLED 0,63, οθόνη OLED 0,64.Μίνι οθόνη OLED 66", 0,69" OLED, 0,91" OLED οθόνη, 0,95" OLED, 0,96" OLED οθόνη, 1,5" OLED οθόνη, 2" OLED, 2,4" OLED, 2,7" OLED οθόνη, 5,5" OLED οθόνη, και προσαρμοσμένες λύσεις σχεδιασμού.
