Λεπτομέρειες:
|
| Προϊόν: | 0.66 ιντσών OLED οθόνη | Αριθμός Pixels: | 64x48 γραφικά |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | SSD1315 ή ισοδύναμο | Τρόπος εμφάνισης: | Παθητική μήτρα |
| Εμφάνιση χρώματος: | Μονοχρώμα (Λευκό) | Καθήκον οδήγησης: | Επικοινωνία, 1/48 |
| Μέγεθος πίνακα: | 160,42 x 16,9 x 1,25 (mm) | Ενεργός χώρος: | 13.42 x 10.06 (mm) |
| Πιξέλες: | 00,21 x 0,21 mm | Μέγεθος εικονοκυττάρου: | 00,19 x 0,19 mm |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Διασύνδεση: | Παράλληλο, SPI, I2C |
| Σύνδεση: | Συναρμολόγηση/Hotbar | Αριθμός πιν: | 28 πινάκια |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 0.66 ιντσών οθόνη OLED,Εικόνα οθόνης OLED,64x48 Pixels OLED οθόνη μονάδα |
||
Σχετικά με αυτό το προϊόν SFOS066XZ-7115AN OLED οθόνη
Η μονάδα οθόνης OLED SFOS066XZ-7115AN είναι μια συμπαγή λύση οθόνης υψηλής ανάλυσης που έχει σχεδιαστεί για διάφορες εφαρμογές,ειδικά εκείνες που απαιτούν μικρό συντελεστή μορφής και βιομηχανική αξιοπιστίαΕδώ είναι μια περίληψη των βασικών χαρακτηριστικών και των προδιαγραφών του:
Προδιαγραφές οθόνης:
Βιομηχανική ποιότητα:
Επικεφαλής ελέγχου:
Διασύνδεση:
Δυναμικό:
Δουλειά οδήγησης:
Περιοχή θερμοκρασίας:
Εφαρμογές:
Τιμή:
Επιπρόσθετες σκέψεις:
Η μονάδα οθόνης OLED SFOS066XZ-7115AN είναι μια ευπροσάρμοστη λύση οθόνης για εφαρμογές όπου απαιτείται συνδυασμός μικρού μεγέθους, υψηλής ανάλυσης και αξιοπιστίας βιομηχανικής κλάσης.Η χαμηλή κατανάλωση ενέργειας και η υποστήριξη για πολλαπλές διεπαφές επικοινωνίας την καθιστούν δημοφιλής επιλογή για σχεδιαστές και μηχανικούς που εργάζονται σε συσκευές επόμενης γενιάς.
Χαρακτηριστικά
| Προϊόν: | 0.66 ιντσών OLED οθόνη |
| Αριθμός pixel: | 64x48 γραφικά |
| Διοικητικός παράγοντας | SSD1315 ή ισοδύναμο |
| Διασύνδεση: | Παράλληλο, SPI, I2C |
| Τρόπος εμφάνισης: | Παθητική μήτρα |
| Δουλειά οδήγησης: | Επιστήμη, 1/48 |
| Χρώμα εμφάνισης: | Μονοχρώμα (λευκό) |
| Μέγεθος πίνακα: | 160,42 X 16,9 X 1,25 (mm) |
| Ενεργός χώρος: | 13.42 X 10.06 (mm) |
| Πίτσα των Pixel: | 0.21 × 0,21 mm) |
| Μέγεθος εικονοστοιχείων: | 0.19 × 0,19 mm |
| Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες |
| Αριθμός πιν: | 28 πινάκια |
| Σύνδεση: | Συναρμολόγηση/Hotbar (προσαρμόσιμη) |
| Διάρκεια ζωής: | 50,000 ώρες @60cd/m2 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Σχεδιασμός περίγραμμα
Ορισμός πιν
| Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
| 1 |
Ν.Κ. (GND) |
- | Εφεδρική καρφίτσα (καρφίτσα υποστήριξης) |
| 2-5 |
C1P / C1N |
Εγώ... |
Θετικό τερματικό του ιπτάμενου αντιστρέφοντα πυκνώτη αρνητικό τερματικό του ιπτάμενου πυκνώτη ώθησης |
| 6 |
Επενδύσεις |
Π |
Ηλεκτρική τροφοδοσία κυκλώματος μετατροπέα συνεχούς ρεύματος |
| 7 |
Επικεφαλής |
Π |
Το έδαφος του λογικού κυκλώματος |
| 8 | ΔΕΔ | Π | Ηλεκτρική τροφοδοσία λογικής |
| 9 - 10 |
BS1 BS2 |
Εγώ... |
Πρωτόκολλο επικοινωνίας Επιλέξτε |
| 11 |
ΣΤ# |
Εγώ... |
Επιλογή τσιπ |
| 12 |
ΑΠΕ# |
Εγώ... |
Επαναφορά ισχύος για τον ελεγκτή και τον οδηγό |
| 13 |
D/C# |
Εγώ... |
Δεδομένα/έλεγχος ελέγχου |
| 14 | Ε/Δ# | Εγώ... | Διαβάστε/Γράψτε Επιλέξτε ή Γράψτε |
| 15 |
E/RD# |
Εγώ... |
Διαβάστε/Γράψτε Επιτρέψτε ή Διαβάστε |
| 16-23 | D0~D7 | Εισαγωγή/Εξόδου | Διάδρομος εισόδου/εξόδου δεδομένων οικοδεσπότη |
| 24 |
IREF |
Εγώ... |
Η τρέχουσα αναφορά για ρύθμιση φωτεινότητας |
| 25 |
VCOMH |
Ο |
Υψηλό επίπεδο τάσης εξόδου για σήμα COM |
| 26 |
ΚΑΚ |
Π |
Ηλεκτρική τροφοδοσία για οθόνη OEL |
| 27 | Το VLSS. | - | Το έδαφος του λογικού κυκλώματος |
| 28 | Ν.Κ. (GND) | - | Εφεδρική καρφίτσα (καρφίτσα υποστήριξης) |
Οπτικά χαρακτηριστικά
| Χαρακτηριστικά | Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |||
|
Φωτεινότητα (VCC προμηθεύεται εξωτερικά) |
Λβρ
|
Σημείωση 5 | 80 | - | - | cd/m2 | |||
|
Φωτεινότητα (VCC που παράγεται από εσωτερικό DC/DC) |
Σημείωση 6 | 80 | 100 | - | cd/m2 | ||||
| Κ.Ι.Ε. (Λευκός) | Α.Κ.Ε. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |||||
| Αντίθεση σκοτεινού δωματίου | - | 2000:1 | - | ||||||
| Γωνία θέασης | - | Ελεύθερος | - | βαθμός |
Χαρακτηριστικά DC
| Χαρακτηριστικά | Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | 1.65 | 2.8 |
3.5 8.0 |
V | |
|
Η τάση τροφοδοσίας για οθόνη (προμηθεύεται εξωτερικά) Η τάση τροφοδοσίας για ταυτόχρονο/αμετάβλητο |
ΚΑΚ |
|
7.0 | 7.5 | V | |
| Επενδύσεις | 3.5 | - |
4.2
- |
V | ||
|
Η τάση τροφοδοσίας για οθόνη (παραγόμενη από εσωτερικό συνεχές ρεύμα) Εισαγωγή υψηλού επιπέδου |
ΚΑΚ |
|
7.0 | 7.5 | V | |
| ΧΙΒ | 0.8×VDD | - |
ΔΕΔ 0.2×VDD ΔΕΔ 0.1×VDD
19 |
V | ||
| Εισαγωγή χαμηλού επιπέδου | VIL | IOUT = 100μA, 3,3MHz | 0 | - | V | |
| Υψηλού επιπέδου παραγωγή | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | V | |
| Αποδόσεις χαμηλού επιπέδου | Αερομεταφορές | IOUT = 100μA, 3,3MHz | 0 | - | V | |
| ρεύμα λειτουργίας για VDD | ΔΕΔ | - | 180 | μA | ||
|
Ενεργό ρεύμα για VCC (VCC που τροφοδοτείται εξωτερικά) |
ΔΠΔ |
- |
- |
5 |
mA |
|
| Ενεργό ρεύμα για VBAT (VCC που παράγεται από εσωτερικό DC/DC) | IBAT |
|
- |
14 |
mA |
|
| ρεύμα κατάστασης αδράνειας για VDD | ΔΕΔ, ΝΟΥΜΟ | - | 1 |
10
10 |
μA | |
| ρεύμα κατάστασης αδράνειας για VCC | ICC, SLEEP | - | 2 | μA |

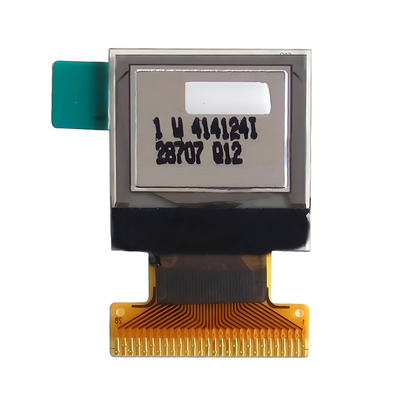

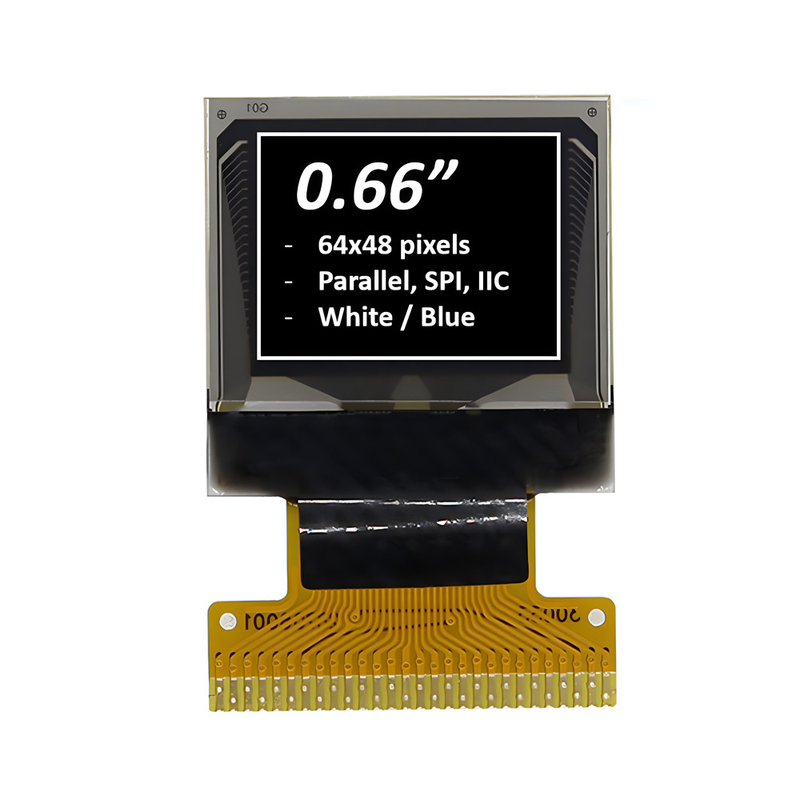

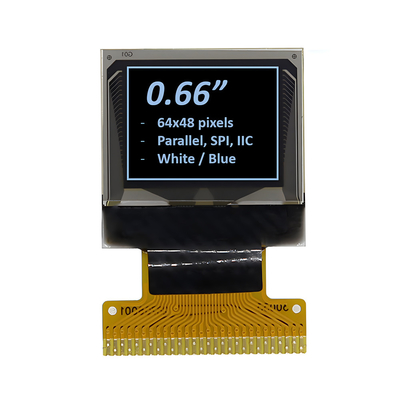

Εικόνα προϊόντος
