Λεπτομέρειες:
|
| Προϊόν: | 1.3 ιντσών OLED οθόνη Μονάδα | Αριθμός Pixels: | 128x64 γραφικά |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | CH1116G ή ισοδύναμο | Τρόπος εμφάνισης: | Παθητική μήτρα |
| Εμφάνιση χρώματος: | Μονό λευκό, μπλε, προαιρετικό | Καθήκον οδήγησης: | 1/64 καθήκον |
| Μέγεθος πίνακα: | 34.5 x 23,0 x 1,4 (mm) | Ενεργός χώρος: | 29.42 x 14.7 (mm) |
| Πιξέλες: | 00,23 x 0,23 mm | Μέγεθος εικονοκυττάρου: | 00,21 x 0,21 mm |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Διασύνδεση: | 8bit 68XX/80XX, 3/4-σύρμα SPI, I2C |
| Σύνδεση: | Συμπλέκτης | Αριθμός πιν: | 30 πινάκια |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Μονοχρωματική ενότητα επίδειξης OLED,Μοντέλο οθόνης OLED 128x64 Pixel |
||

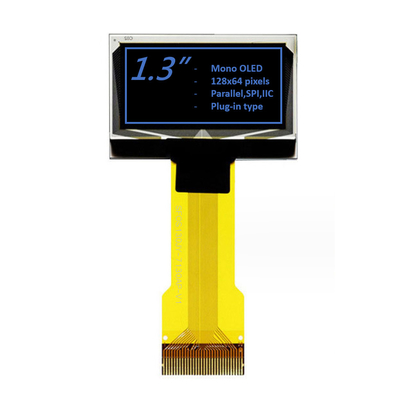

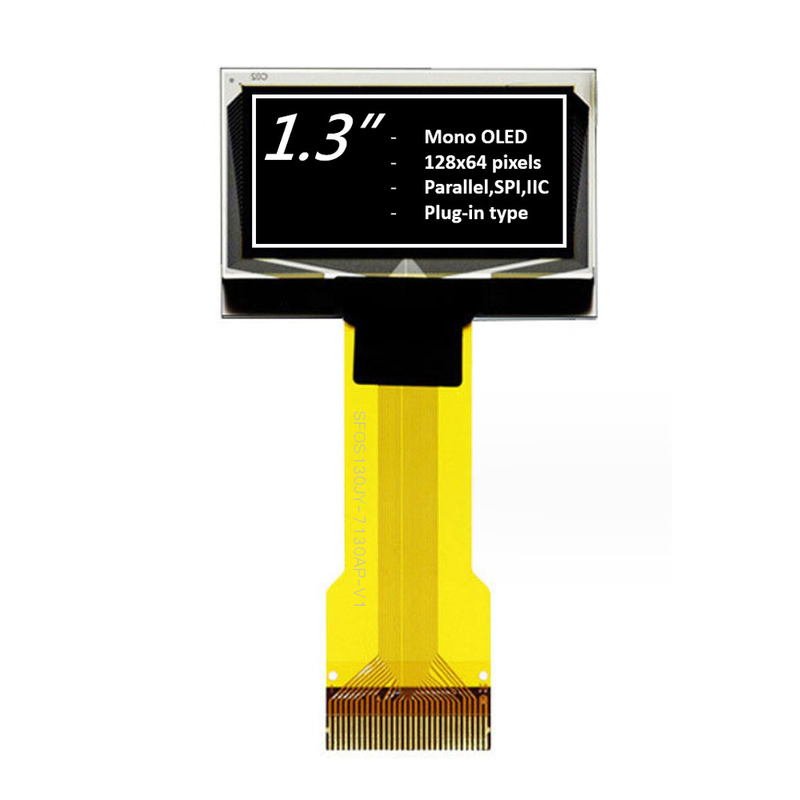

1.3 ιντσών μονόχρωμα OLED οθόνη 128x64 pixelΣχέδιο προϊόντοςΕισαγωγή του προϊόντος
Η μονάδα οθόνης OLED SFOS130JY-7130AP είναι μια γραφική οθόνη COG με ανάλυση 128x64, διαγώνιο 1,3 ίντσες.Το μοντέλο OLED έχει σχεδιαστεί ως βιομηχανικής ποιότητας και έχει το πλεονέκτημα της ανταγωνιστικής τιμήςΗ ενότητα είναι ενσωματωμένη με CH1116G IC· υποστηρίζει 8-bit 68XX/80XX Parallel, 3/4-wire SPI, διεπαφή I2C. Η τάση τροφοδοσίας για Logic είναι 4V, η τάση τροφοδοσίας για οθόνη είναι 14V,το ρεύμα λειτουργίας για το VDD είναι 180μAΗ μονάδα οθόνης SFOS130Y-7130AP OEL μπορεί να λειτουργεί σε θερμοκρασίες από -40°C έως +80°C· οι θερμοκρασίες αποθήκευσης κυμαίνονται από -40°C έως +80°C.
| Προϊόν: | 1.3 ιντσών OLED οθόνη |
| Αριθμός pixel: | 128x64 γραφικά |
| Τρόπος εμφάνισης: | Παθητική μήτρα |
| Διοικητικός παράγοντας | CH1116G ή ισοδύναμο |
| Χρώμα εμφάνισης: | Μονό λευκό, μπλε, προαιρετικό |
| Δουλειά οδήγησης: | Εργασία 1/64 |
| Μέγεθος πίνακα: | 34.5 × 23,0 × 1,4 (mm) |
| Ενεργός χώρος: | 29.42 X 14.7 (mm) |
| Πίτσα των Pixel: | 0.23 × 0,23 mm |
| Μέγεθος εικονοστοιχείων: | 0.21 × 0,21 mm) |
| Διασύνδεση: | 8bit 68XX/80XX, SPI 3/4 καλωδίων, I2C |
| Αριθμός πιν: | 30 πινάκια |
| Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες |
| Σύνδεση: | Σύνδεση Plug-in |
| Διάρκεια ζωής: | 50,000 ώρες @60cd/m2 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Χαρακτηριστικά
10Η οθόνη OLED 1,3 ιντσών έχει ταχύτερο χρόνο απόκρισης "10 μικροδευτερόλεπτα σε +25 °C".
10Αυτό το προϊόν 1,3-ιντσών μονό OLED έχει υψηλή φωτεινότητα και αυτό το προϊόν έχει αναλογία αντίθεσης έως και 2000:1.
11Αυτό το χαμηλού κόστους προϊόν OLED 1,3 ιντσών έχει χαμηλότερη κατανάλωση ενέργειας - μειώνοντας τις εκπομπές CO2.
1.3 ιντσών μονόχρωμα OLED οθόνη 128x64 pixelΣχέδιο προϊόντος
Ορισμός πιν
Απόλυτες μέγιστες αξιολογήσεις
Σημείωση 1: Όλες οι προαναφερόμενες τάσεις βασίζονται στο πίνακα VSS = 0V.
Σημείωση 2: Όταν η ενότητα αυτή χρησιμοποιείται πέραν των ανωτέρω απόλυτων μέγιστων δυνατοτήτων, μπορεί να προκύψει μόνιμη ρήξη της ενότητας.είναι επιθυμητό να χρησιμοποιείται η ενότητα αυτή υπό τις συνθήκες που προβλέπονται στο τμήμα 3Η χρήση της εν λόγω μονάδας σε αυτές τις συνθήκες μπορεί να οδηγήσει σε δυσλειτουργία της ενότητας και να επιδεινώσει την αξιοπιστία της ενότητας.
Σημείωση 3: Οι καθορισμένες περιοχές θερμοκρασίας δεν περιλαμβάνουν τον πολωτήρα.
Σημείωση 4: VCC = 12,0V, Ta = 25°C, 50% Checkerboard.Η διαμόρφωση του λογισμικού ακολουθεί το σημείο 4.4 Initialization.Το τέλος της ζωής καθορίζεται ως 50% της αρχικής φωτεινότητας που επιτυγχάνεται.Η μέση διάρκεια ζωής λειτουργίας στη θερμοκρασία του δωματίου υπολογίζεται με την επιταχυνόμενη λειτουργία σε συνθήκες υψηλής θερμοκρασίας..
Οπτικά χαρακτηριστικά
Χαρακτηριστικά DC

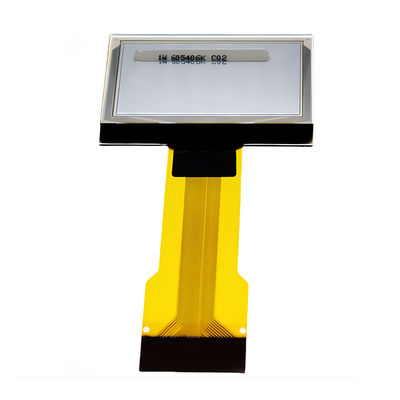

1.3 ιντσών μονόχρωμα OLED οθόνη 128x64 pixelΣχέδιο προϊόντοςΠροϊόνΕικόνα
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Οι γραφικές οθόνες OLED της SAEF Technology είναι διαθέσιμες σε τρεις μηχανικές δομές, συμπεριλαμβανομένων της τεχνολογίας COB, COG και TAB παθητικής μήτρας.Διαθέσιμη μονοχρωματική οπτική ανάλυση OLED σε οθόνη 50x16 OLED, 64x128 OLED, 100x16 OLED, 100x32 γραφική OLED, 200x16 γραφική OLED, OLED 128x32, OLED οθόνη 128x64, OLED 128x128, και 256x64 OLED οθόνη.Οι γραφικές οθόνες OLED της γκάμας προϊόντων SAEF έχουν ενσωματωμένους ελεγκτές και οι διεπαφές περιλαμβάνουν παράλληλεςΟι ενότητες αυτές OLED έχουν προωθηθεί τάσεις 3V, ή 5V ανάλογα με την ανάλυση / χρώμα.
Η SAEF προσφέρει ένα ευρύ φάσμα OLED μονάδων οθόνης μεγέθους από 0,42" έως 5,5" OLED, όπως 0,42" μικρο OLED οθόνη, 0,49" OLED οθόνη, 0,66" mini OLED οθόνη, 0,69" OLED, 0,77" OLED, 0,87" OLED, 0.91" OLED οθόνη, 0,95" OLED, 0,96" OLED οθόνη, 1,3" OLED οθόνη, 1,5" OLED οθόνη, 2" OLED, 2,4" OLED, 2,7" OLED οθόνη, 5,5" OLED οθόνη, και προσαρμοσμένες λύσεις σχεδιασμού.
