Λεπτομέρειες:
|
| Προϊόν: | 0.96 ιντσών οθόνη OLED | Αριθμός Pixels: | 128x64 εικονοκύτταρα |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | SSD1315 ή ισοδύναμο | Τρόπος εμφάνισης: | Παθητική μήτρα |
| Εμφάνιση χρώματος: | Μονοχρώμα (Λευκό) | Καθήκον οδήγησης: | 1/64 καθήκον |
| Μέγεθος πίνακα: | 240,7 x 16,6 x 1,3 (mm) | Ενεργός χώρος: | 210,74 x 11,175 (mm) |
| Πιξέλες: | 00,17 x 0,175 (mm) | Μέγεθος εικονοκυττάρου: | 00,15 x 0,15 (mm) |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Διασύνδεση: | Δικαιούχος I2C, SPI |
| Σύνδεση: | Συμπλέκτης | Αριθμός πιν: | 30 καρφίτσες (Μπορεί να προσαρμοστεί) |
| Εργασιακή θερμοκρασία.: | -40C - +70C | Θερμοκρασία αποθήκευσης.: | -40C - +85C |
| Χρόνος ζωής: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Ενότητα επίδειξης 0,96 ιντσών OLED |
||
** Κατεβάστε το δελτίο δεδομένων **
SFOS096JY-7127AP Προδιαγραφή.pdf
0.96 ίντσες OLED οθόνη 128x64 λευκό/μπλε/κίτρινο/κίτρινο μπλεΕισαγωγή του προϊόντος
Η μονοχρωματική οθόνη OLED αναφέρεται σε μια οθόνη OLED που μπορεί να εμφανίσει μόνο ένα χρώμα, όπως λευκό, μπλε και κίτρινο.σε αυτή την οθόνη., μπορούμε επίσης να παρέχουμε μια διχρωματική οθόνη κίτρινου και μπλε, η οποία παρέχει επίσης στους χρήστες μια καλή οπτική εμπειρία.
Η μονάδα οθόνης OLED SFOS096XZ-7127AP είναι μια γραφική οθόνη COG με ανάλυση 128x64 με διαγώνιο 0,96 ίντσες.Το μοντέλο OLED έχει σχεδιαστεί ως βιομηχανικής ποιότητας και έχει ανταγωνιστικό πλεονέκτημα σε σχέση με τις τιμέςΗ τάση τροφοδοσίας λογικής είναι 2,8V, η τάση τροφοδοσίας οθόνης είναι 9V, το ρεύμα λειτουργίας VDD είναι 160 μA,και ο κύκλος οδήγησης είναι 1/64.
Η μονάδα οθόνης SFOS096XZ-7127AP OEL είναι κατάλληλη για φορητές συσκευές, εφαρμογές έξυπνου σπιτιού κ.λπ. Η ενότητα αυτή μπορεί να λειτουργεί σε θερμοκρασίες που κυμαίνονται από -40 °C έως +70 °C.Το εύρος θερμοκρασίας αποθήκευσης είναι -40 °C έως +85 °C.
Χαρακτηριστικά
| Προϊόν: |
0.96 ιντσών OLED οθόνη |
| Αριθμός pixel: | 128x64 Pixels |
| Διοικητικός παράγοντας | SSD1315 ή ισοδύναμο |
| Τρόπος εμφάνισης: | Παθητική μήτρα |
| Χρώμα εμφάνισης: | λευκό, μπλε, κίτρινο και διχρωματικό ((κίτρινο/μπλε) |
| Δουλειά οδήγησης: | Εργασία 1/64 |
| Ενεργός χώρος: | 210,74 X 11,175 (mm) |
| Μέγεθος πίνακα: | 24.7 X 16.6 X 1.3 (mm) |
| Πίτσα των Pixel: | 00,17 x 0,175 (mm) |
| Μέγεθος εικονοστοιχείων: | 00,15 x 0,15 (mm) |
| Διασύνδεση: | Δικαιούχος |
| Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες |
| Σύνδεση: | Συμπλέκτης |
| Αριθμός πιν: | 30 καρφίτσες (Μπορεί να προσαρμοστεί) |
| Εργασιακή θερμοκρασία: | -40C - +70C |
| Θερμοκρασία αποθήκευσης | -40C - +85C |
| Διάρκεια ζωής: | 50,000 ώρες @60cd/m2 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
0.96 ίντσες OLED οθόνη 128x64 λευκό/μπλε/κίτρινο/κίτρινο μπλεΣχέδιο προϊόντος
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι. | Σύμβολο | Περιγραφή |
| 1 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 2 | C1N |
CXP/CXN-Pin για πυκνωτή αντλίας φόρτισης·Συνδέονται μεταξύ τους με πυκνωτή |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | Επενδύσεις | Η παροχή ενέργειας για το κύκλωμα ρυθμιστή αντλίας φόρτισης. |
| 7,10 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 8 | Επικεφαλής | Αυτή είναι μια καρφίτσα γης. |
| 9 | ΔΕΔ | Σφραγίδα τροφοδοσίας για λειτουργία λογικής πυρήνα. |
| 11 | BS1 |
Πινάκια επιλογής διεπαφής λεωφορείου MCU. |
| 12 | BS2 | |
| 13 | ΚΑ | Αυτή είναι η είσοδος επιλογής τσιπ. |
|
14 |
ΑΠΕ |
Επαναφορά της εισόδου σήματος.όταν η καρφίτσα είναι τραβήχτηκε χαμηλά, η εκκίνηση του τσιπ είναι εκτελεσθεί. Κρατήστε αυτή την καρφίτσα υψηλή ((δηλαδή συνδέεται με VDD) κατά τη διάρκεια της κανονικής λειτουργίας |
|
15 |
Α0 |
Όταν τραβήχτηκε HIGH (δηλαδή συνδέεται με το VDD), τα δεδομένα στο D[7:0] αντιμετωπίζονται ως δεδομένα. Όταν τραβηχτεί χαμηλά, τα δεδομένα στο D[7:0] θα μεταφερθούν στο μητρώο εντολών. Στη λειτουργία I2C, αυτή η καρφίτσα λειτουργεί ως SA0 για την επιλογή της διεύθυνσης σκλάβου. Όταν επιλέγεται η σειριακή διεπαφή τριών καλωδίων, αυτή η καρφίτσα πρέπει να συνδέεται με το VSS. |
|
16 |
WR |
Αυτή είναι η πένα εισόδου ελέγχου ανάγνωσης / εγγραφής που συνδέεται με την διεπαφή MCU. Όταν επιλέγεται η λειτουργία διεπαφής 8080, αυτή η καρφίτσα θα είναι η είσοδος εγγραφής (WR#). Η εγγραφή δεδομένων ξεκινά όταν αυτή η καρφίτσα τραβηχτεί χαμηλά και επιλέγεται το τσιπ. |
|
17 |
ΕΠ και ΕΤ |
Κατά τη σύνδεση με έναν μικροεπεξεργαστή σειράς 8080, αυτή η καρφίτσα λαμβάνει το σήμα ανάγνωσης (RD #). Όταν έχει επιλεγεί σειριακή ή I2C διεπαφή, η καρφίτσα αυτή πρέπει να είναι συνδεδεμένη με το VSS. |
|
18 ~ 25 |
D0 ~D7 |
Όταν επιλέγεται η λειτουργία σειριακής διεπαφής, η D0 θα είναι η είσοδος σειριακού ρολογιού: SCLK·D1 θα είναι η είσοδος σειριακών δεδομένωνΌταν επιλέγεται η λειτουργία I2C, η D2, η D1 πρέπει να συνδέονται μεταξύ τους και να χρησιμεύουν ως SDAout, SDAin στην εφαρμογή και η D0 είναι η είσοδος σειριακού ρολογιού, SCL. |
|
26 |
IREF |
Αυτή είναι η πένα αναφοράς ισχύος εξόδου τμήματος. Όταν χρησιμοποιείται εξωτερικό IREF, πρέπει να συνδέεται αντίσταση μεταξύ της καρφίτσας και του VSS για να διατηρείται το ρεύμα IREF σε 30uA. Όταν χρησιμοποιείται εσωτερικό IREF, η καρφίτσα αυτή πρέπει να παραμένει NC. |
|
27 |
VCOMH |
Η καρφίτσα για το σήμα COM απενεργοποίησε το επίπεδο τάσης. Ένας πυκνωτής θα πρέπει να συνδεθεί μεταξύ αυτής της καρφίτσα και VSS.Com |
|
28 |
ΚΑΚ |
Η παροχή ενέργειας για την τάση κίνησης του πάνελ. Αυτή είναι επίσης η πιο θετική πίδα παροχής τάσης ενέργειας. Όταν ενεργοποιείται η αντλία φόρτισης, ένας πυκνωτής πρέπει να συνδεθεί μεταξύ αυτής της πινής και του VSS. |
| 29,30 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
Χαρακτηριστικά DC
| Άρθρα | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
|
Πρόσθετη τάση |
Λογική τροφοδοσία τάσης IC | ΔΕΔ | 1.65 | 3.0 | 3.5 | V |
| Η τάση τροφοδοσίας του ρυθμιστή αντλίας φόρτισης |
Επενδύσεις |
3.0 |
3.3 |
4.5 |
V |
|
|
Λειτουργία (για οθόνη OLED) |
ΚΑΚ |
7.0 |
7.5 |
8.0 |
V |
|
|
Εισαγωγή Τετάρτη |
Υψηλή τάση | ΧΙΒ | 0.8 x VDD | - | ΔΕΔ | V |
| Χαμηλή τάση | VIL | 0 | - | 0.2 x VDD | V | |
|
Αποδόσεις Τετάρτη |
Υψηλή τάση | VOH | 0.9 x VDD | - | ΔΕΔ | V |
| Χαμηλή τάση | Αερομεταφορές | Επικεφαλής | - | 0.1 x VDD | V | |
Ηλεκτροοπτικά χαρακτηριστικά
| Άρθρα | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση | |
| Λειτουργική φωτεινότητα | Α | 50 | 65 | - | cd /m2 | Όλα τα pixels ON | |
| Κατανάλωση ενέργειας | Π | - | 50 | 60 | mW |
30% των εικονοστοιχείων Ενεργός |
|
| Συχνότητα καρέ | Φρ. | - | 105 | - | Hz | - | |
|
Χρώμα Συντονισμός |
Μπλε | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Σκοτεινό δωμάτιο |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
Χρόνος απόκρισης
|
Σηκωθείτε | Τρ | - | 10 | - | Εμείς | - |
| Αποσύνθεση | Td | - | 10 | - | Εμείς | - | |
| Αντιδιαστολή | Αρ | 10000:1 | - | - | - | Σκοτεινό δωμάτιο | |
| Γωνία θέασης | θ | 160 | - | - | Πτυχίο | - | |
| Διάρκεια ζωής λειτουργίας | Πάνω | 22000 | - | - | Αριθμός ωρών | L= 65 cd/m2 | |

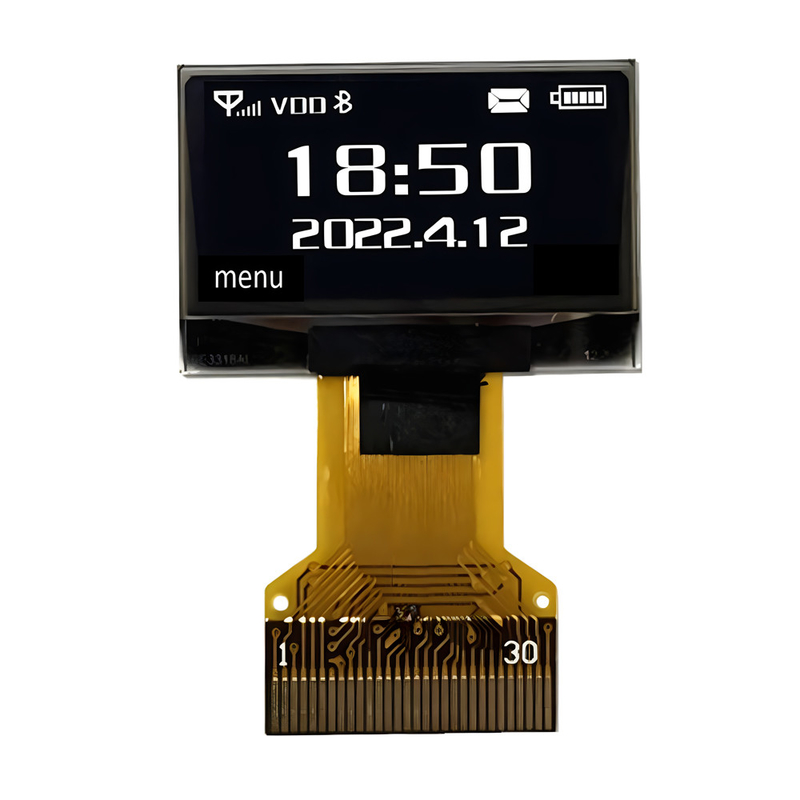

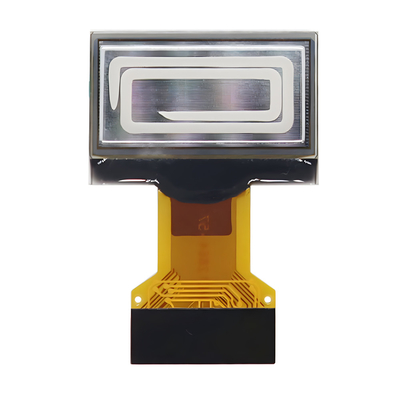

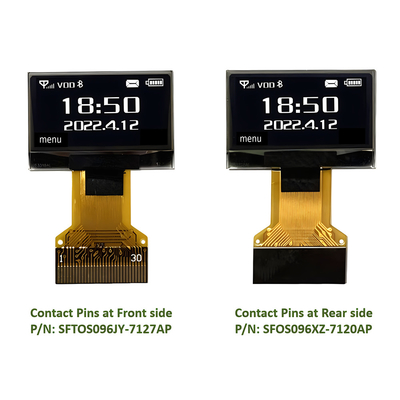

0.96 ίντσες OLED οθόνη 128x64 λευκό/μπλε/κίτρινο/κίτρινο μπλεΕικόνα προϊόντος
