Λεπτομέρειες:
|
| Προϊόν: | 1.54 ίντσες OLED οθόνη | Απόφαση: | Ανάλυση σημείων 128x64 |
|---|---|---|---|
| Διασύνδεση: | Δικαιούχος I2C, SPI | Τρόπος εμφάνισης: | Παθητική οθόνη μήτρας |
| Οπτική: | Όλες οι γωνίες εξέτασης | Σχεδιασμός Dim.: | 47.0(L) x 43.0(W) x 13.8(T) mm |
| Ενεργός χώρος: | 35.06 ((L) x 17.52 ((W) mm | Πιξέλες: | 00,274 x 0,274 mm |
| μέθοδος οδήγησης: | 1/64 Κύκλος εργασίας | θερμοκρασία λειτουργίας: | -40°C σε +70°C |
| Θερμοκρασία αποθήκευσης.: | -40°C έως +85°C | Κύκλος ελέγχου οδηγού: | SSD1309 ή ισοδύναμο |
| Αριθμός πιν: | 4 πινές κεφαλής, 7 πινές προαιρετικά | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 1.54 ιντσών OLED οθόνη,Μονάδα οθόνης OLED 128*64 |
||
SFOM154YZ4-12864WB-01 Προδιαγραφή.pdf
1.54 ιντσών OLED οθόνη 128 * 64 Pixels 4 Pin IIC Διασύνδεση εισαγωγή προϊόντος
Οι οργανικές διόδους εκπομπής φωτός (OLED) είναι μια τεχνολογία επόμενης γενιάς που επιτρέπει φωτεινότερες, σαφέστερες εικόνες και ταχύτερες απαντήσεις.54 ιντσών μοντέλο SFOM154YZ4-12864WB-01 OLED οθόνη είναι κατασκευασμένη από 128 x 64 μονοχρωματικές κουκίδεςΗ ενότητα OLED είναι ελαφριά, χαμηλή κατανάλωση ενέργειας, μικρού μεγέθους και έχει διαφορετικές επιλογές διεπαφής, η προεπιλεγμένη είναι IIC και οι διαθέσιμες επιλογές είναι IIC και SPI θύρες.Η μονάδα είναι κατασκευασμένη από COB OLED, το οποίο έχει το πλεονέκτημα ότι είναι εύκολο να τοποθετηθεί η μονάδα στην εφαρμογή του πελάτη λόγω της πλακέτας PCB πάνω της.
Το μοντέλο οθόνης OLED SFOM154YZ4-12864WB-01 αρχικά δεν είχε αφής, αλλά ο πίνακας αφής είναι προσαρμόσιμος.Τερματικοί σταθμοί POS, ταμειακά μητρώα, φορητές συσκευές, κινητά μηχανήματα παραγγελίας κλπ.
Χαρακτηριστικά
1Αυτή η μίνι οθόνη OLED 1,54 ιντσών έχει ανάλυση 128X64 και ένα chipset SSD1309.
2Η εν λόγω μονάδα οθόνης OLED 1,54 ιντσών έχει εξαιρετικά χαμηλή κατανάλωση ενέργειας: φωτισμός πλήρους οθόνης 0,08w.
3Αυτή η οθόνη OLED 4 πινών 1.54 ιντσών έχει τέσσερις οπές τοποθέτησης για εύκολη εγκατάσταση.
4Αυτό το προϊόν OLED των 1,54 ιντσών 128x64 είναι σχεδιασμένο για τύπο I2C, IIC και SPI διασύνδεση προαιρετική.
5Αυτό το 1,54 ιντσών OLED 4pin προϊόν υποστηρίζει μια ποικιλία τσιπ ελέγχου: πλήρως συμβατό με σειρά Arduino 51, σειρά msp430, stm32/2 CSR IC, κλπ.
6Η τάση τροφοδοσίας αυτού του προϊόντος I2C 1.54 ιντσών OLED είναι DC 3V-5V.
7. Αυτή η 1.54 ιντσών OLED μονάδα οθόνης είναι ενσωματωμένη οδηγός IC. μπορεί να επικοινωνήσει με I2C ((IIC) Διασύνδεση χρειάζεται μόνο 4 I / O θύρες
8Αυτό το OLED 1.54 ιντσών 128x64 προϊόν είναι συμβατό με MMDVM, Pi-Star, και είναι συμβατό με Raspberry pi.
9Αυτό το 128x64 SPI OLED 1.54 ιντσών προϊόν είναι αυτοφωτιστικό σχεδιασμό, δεν χρειάζεται φως, η οθόνη μπορεί να αυτοφωτίζεται. Έχει υψηλή αντίθεση, φωτεινές και καθαρές κουκίδες, ακόμη και μικροσκοπικές γραμματοσειρές αρκετά ευανάγνωστες.
10. η μονάδα οθόνης OLED 1,54 ιντσών δεν έχει ενσωματωμένες γραμματοσειρές στο εσωτερικό του OLED ελεγκτή, ο χρήστης μπορεί να δημιουργήσει τις γραμματοσειρές μέσω του λογισμικού δημιουργίας γραμματοσειρών.
Πληροφορίες για το προϊόν
| Προϊόν: | 1.54 ιντσών OLED οθόνη |
| Ψήφισμα: | Ανάλυση σημείων 128x64 |
| Διασύνδεση: | Δικαιούχος |
| Διοικητικός παράγοντας | SSD1309 ή ισοδύναμο |
| Οπτική: | Όλες οι οπτικές γωνίες |
| Τρόπος εμφάνισης: | Παθητική οθόνη μήτρας |
| Σχεδιασμός Dim.: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Ενεργός χώρος: | 35.06 ((L) X 17.52 ((W) Μμ |
| Πίτσα των Pixel: | 00,274 × 0,274 χιλιοστά |
| Μέθοδος οδήγησης: | 1/64 Κύκλος υπηρεσίας |
| Εργασιακή θερμοκρασία: | -40°C έως +70°C |
| Θερμοκρασία αποθήκευσης | -40°C έως +85°C |
| Αριθμός πιν: | 4 πινάκια επικεφαλής, 7 πινάκια προαιρετικά |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Ορισμός πιν
Πιν1 GND (Power Ground)
Piin2 VDD (η τάση της μονάδας ισχύος 3V - 5V)
Pin3 SCL (γραμμή ρολογιού)
Pin4 SDA (γραμμή δεδομένων)
1.54 ιντσών OLED οθόνη 128*64 Pixels 4 Pin IIC Interface Σχέδιο προϊόντος

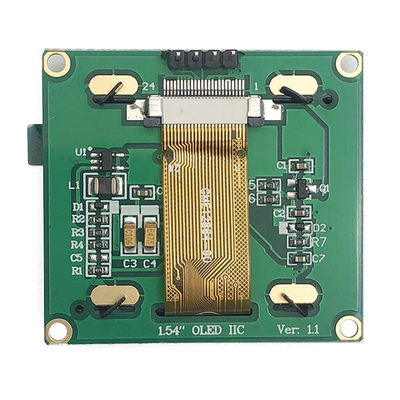

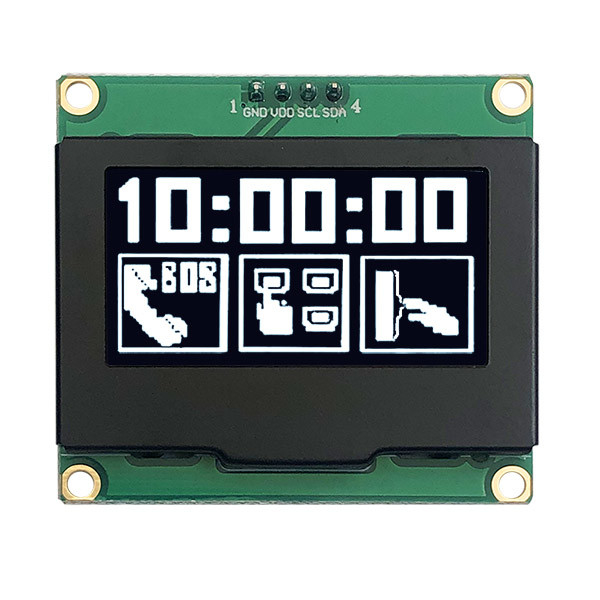

1.54 ιντσών OLED οθόνη 128*64 Pixels 4 Pin IIC Interface Εικόνα προϊόντος
