Λεπτομέρειες:
|
| Προϊόν: | 0.87 ιντσών OLED οθόνη Μοντέλο | Αριθμός Pixels: | 128x32 Pixels |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | SSD1316 ή ισοδύναμο | Τρόπος εμφάνισης: | Παθητική μήτρα |
| Εμφάνιση χρώματος: | Μονοχρώμα (Λευκό) | Καθήκον οδήγησης: | 1/32 Καθήκον |
| Μέγεθος πίνακα: | 29 x 8,8 x 1,22 (mm) | Ενεργός χώρος: | 220,38 x 5,58 (mm) |
| Πιξέλες: | 00,175 x 0,175 (mm) | Μέγεθος εικονοκυττάρου: | 00,155 x 0,155 (mm) |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Διασύνδεση: | I2C |
| Σύνδεση: | ZIF FPC | Αριθμός πιν: | 15 καρφίτσες (Μπορεί να προσαρμοστεί) |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Μονάδα οθόνης OLED,128x32 Pixels OLED Μοντέλο οθόνης,Διασύνδεση I2C μικρός OLED πίνακας |
||
0.87 ίντσες Slim OLED Display Module 128x32 Pixels Διασύνδεση I2C λευκό μπλε κείμενο εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
0,87 ιντσών OLED
Τύπος: Γραφικό
Δομή: COG
Πίνακας ∆αχτυλίων
¢ IC:SSD1316
Δύναμη τροφοδοσίας 3V
¥1/32 δασμός
∆ιασύνδεση: I2C
Χρώμα οθόνης: Λευκό / Μπλε
Σύνδεση: ZIF FPC
Περιγραφή
Η μονάδα οθόνης OLED SFOS087DY-7139AP είναι μια γραφική οθόνη COG με ανάλυση 128x32, διαγώνιο 0,87 ιντσών.Το μοντέλο OLED έχει σχεδιαστεί ως βιομηχανικής ποιότητας, το οποίο έχει το λεπτό μέγεθος και το πλεονέκτημα της ανταγωνιστικής τιμής.Η ενότητα είναι ενσωματωμένη με SSD1316 IC· υποστηρίζει διεπαφή I2C. Η τάση τροφοδοσίας για λογική είναι 2,8V, η τάση τροφοδοσίας για οθόνη είναι 9V, το ρεύμα λειτουργίας για VDD είναι 180μA, η λειτουργία 1/32.
Η μονάδα οθόνης SFOS087DY-7139AP OEL μπορεί να λειτουργεί σε θερμοκρασίες από -40°C έως +80°C. Οι θερμοκρασίες αποθήκευσης κυμαίνονται από -40°C έως +85°C.εφαρμογές έξυπνου σπιτιού κλπ..
Πληροφορίες για το προϊόν
| Προϊόν: | 0.87 ιντσών OLED οθόνη |
| Αριθμός pixel: | 128x32 Pixels |
| Διασύνδεση: | Ι2C |
| Διοικητικός παράγοντας | SSD1316 ή ισοδύναμο |
| Αριθμός πιν: | 15 καρφίτσες (μπορούν να προσαρμοστούν) |
| Τρόπος εμφάνισης: | Παθητική μήτρα |
| Χρώμα εμφάνισης: | Μονοχρώμα (λευκό) |
| Δουλειά οδήγησης: | 1/32 Καθήκον |
| Μέγεθος πίνακα: | 29 X 8,8 X 1,22 (mm) |
| Ενεργός χώρος: | 22.38 × 5,58 (mm) |
| Πίτσα των Pixel: | 00,175 × 0,175 (mm) |
| Μέγεθος εικονοστοιχείων: | 00,155 × 0,155 (mm) |
| Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες |
| Σύνδεση: | ZIF FPC |
| Διάρκεια ζωής: | 50,000 ώρες @60cd/m2 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Χαρακτηριστικά
10Αυτή η οθόνη OLED 0,87 ιντσών έχει ταχύτερο χρόνο απόκρισης "10 μικροδευτερόλεπτα σε +25 °C".
10Αυτό το προϊόν μονο OLED 0,87 ιντσών έχει υψηλή φωτεινότητα και αυτό το προϊόν έχει αναλογία αντίθεσης έως και 2000:1.
11Αυτό το φθηνό προϊόν OLED 0,87 ιντσών έχει χαμηλότερη κατανάλωση ενέργειας - μειώνοντας τις εκπομπές CO2.
0.87 ίντσες Μοντέλο οθόνης OLED 128x32 Pixels Διασύνδεση I2C λευκό/μπλε κείμενο Σχέδιο προϊόντος
Ορισμός πιν
Πιν1, C2N / Pin2, C2P / Pin3, C1P / Pin4, C1N
Το θετικό τερματικό του ιπτάμενου αναστρέψιμου πυκνωτή, το αρνητικό τερματικό του ιπτάμενου ενισχυτικού πυκνωτή.Πρέπει να επιπλέουν όταν δεν χρησιμοποιείται ο μετατροπέας.
Πιν 5, VDD2 VBAT
Πίνακας τροφοδοσίας για κύκλωμα μετατροπέα συνεχούς ρεύματος. Αυτή είναι η πίδα τροφοδοσίας για το εσωτερικό απόσβεση του μετατροπέα τάσης συνεχούς ρεύματος. Πρέπει να συνδεθεί με εξωτερική πηγή όταν χρησιμοποιείται ο μετατροπέας.Πρέπει να συνδέεται με το VDD όταν δεν χρησιμοποιείται ο μετατροπέας.
Πιν 6, VSS.
Γήπεδο λογικού κυκλώματοςΑυτή είναι μια γήπεδο πιν. Λειτουργεί ως αναφορά για τις λογικές πιν. Πρέπει να συνδεθεί με εξωτερική γη.
Πιν 7, VDD
Η πηγή ενέργειας για τη λογική είναι μια πίδα παροχής τάσης.
Πιν 8, ΣΣ#
Πιν 9, RES#
Επαναφορά ισχύος για τον ελεγκτή και τον οδηγό. Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, η εκκίνηση του τσιπ εκτελείται. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας.
Πιν10, D/C
Πιν11, SCLK
Η μετάδοση πληροφοριών στο λεωφορείο I2C ακολουθεί ένα sigmal ρολογιού.
Πιν12, SDA.
Η καρφίτσα αυτή λειτουργεί ως κανάλι επικοινωνίας μεταξύ του πομπού και του δέκτη.
Πιν13, IREF
Η ισχύς αναφοράς για τη ρύθμιση της φωτεινότητας. Αυτή η καρφίτσα είναι η καρφίτσα αναφοράς του ρεύματος τμήματος.
Πιν14, VCOMH
Η πένα αυτή είναι η πένα εισόδου για το υψηλό επίπεδο εξόδου τάσης για τα σήματα COM. Ο αγωγός πρέπει να συνδεθεί μεταξύ αυτής της πένας και του VSS.
Πιν15, VCC
Εφοδιασμός ηλεκτρικής ενέργειας για πίνακα OEL. Αυτή είναι η πιο θετική πίδα τροφοδοσίας τάσης του τσιπ. Ένας πυκνωτής σταθεροποίησης πρέπει να συνδέεται μεταξύ αυτής της πινής και του VSS όταν χρησιμοποιείται ο μετατροπέας.Πρέπει να συνδεθεί σε εξωτερική πηγή όταν ο μετατροπέας δεν χρησιμοποιείται..
Απόλυτη μέγιστη αξιολόγηση
Σημείωση 1: Όλες οι προαναφερόμενες τάσεις βασίζονται στο πίνακα VSS = 0V.
Σημείωση 2: Όταν η ενότητα αυτή χρησιμοποιείται πέραν των ανωτέρω απόλυτων μέγιστων δυνατοτήτων, ενδέχεται να προκύψει μόνιμη ρήξη της ενότητας.είναι επιθυμητό να χρησιμοποιείται η ενότητα αυτή υπό τους όρους που προβλέπονται στο τμήμα 3.Η χρήση της εν λόγω μονάδας σε αυτές τις συνθήκες μπορεί να προκαλέσει δυσλειτουργία και να επιδεινώσει την αξιοπιστία της ενότητας.
Σημείωση 3: Οι καθορισμένες περιοχές θερμοκρασίας δεν περιλαμβάνουν τον πολωτήρα.
Σημείωση 4: VPP = 7,5V, Ta = 25°C, 50% Checkerboard.Η διαμόρφωση λογισμικού ακολουθεί το τμήμα 4.4 Initialization.Το τέλος ζωής ορίζεται ως 50% της αρχικής φωτεινότητας που επιτυγχάνεται.Η μέση διάρκεια ζωής λειτουργίας στην θερμοκρασία του δωματίου υπολογίζεται με την επιταχυνόμενη λειτουργία σε συνθήκες υψηλής θερμοκρασίας.
Οπτικά χαρακτηριστικά
* Οπτική μέτρηση που πραγματοποιήθηκε σε VDD1 = 2.8V, VPP = 8.0V & 7.4V. Η ρύθμιση λογισμικού ακολουθεί το τμήμα 4.4 Εγκαινίωση.

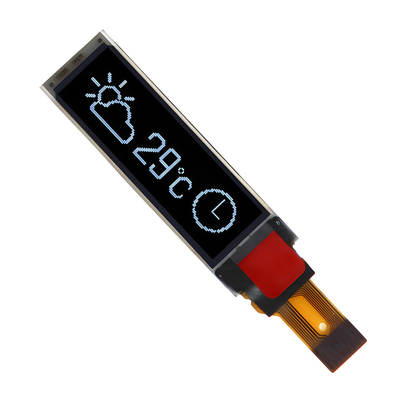

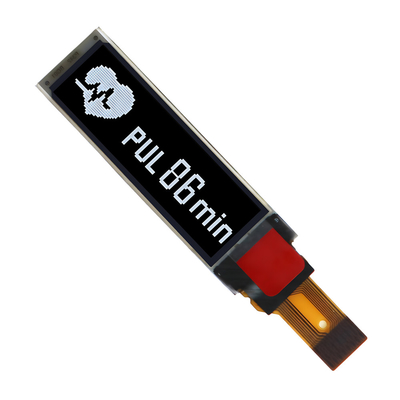

0.87 ίντσες Μοντέλο οθόνης OLED 128x32 Pixels Διασύνδεση I2C λευκό/μπλε κείμενο Εικόνα προϊόντος
