Λεπτομέρειες:
|
| Προϊόν: | 0.96 ιντσών οθόνη OLED | Απόφαση: | 128x64 εικονοκύτταρα |
|---|---|---|---|
| Εμφάνιση χρώματος: | Κίτρινο+Μπλε | Δομή: | COG + PCB |
| Διασύνδεση: | Ι2Γ(ΙΙΓ) | Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες (85/85/85/85) |
| Σχεδιασμός Dim.: | 24.7 × 27 × 3,6 mm | Σύνδεση: | Πινάκια επικεφαλίδας |
| Αριθμός πιν: | 4 καρφίτσες (επιλογικές 7 καρφίτσες) | Εργασιακή θερμοκρασία.: | -40°C έως +85°C |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | ενότητα επίδειξης 128x64 OLED,Ενότητα επίδειξης 0,96 ιντσών OLED |
||
SFOM096YZ4-12864WB-02 Προδιαγραφή.pdf
0.96 ιντσών OLED Μονάδα 128x64 Pixel I2C Διασύνδεση 4 Πινών Κεφαλίδας Κίτρινο+Γαλάζιο Χρώμα Εισαγωγή Προϊόντος
Επισκόπηση προϊόντος Qick
Ο αριθμός του μοντέλου: SFOM096YZ4-12864WB-02
Τύπος: Γραφικό
Δομή: COG+PCB
Μέγεθος: 0,96"
Πίνακας με το σχήμα
¢ IC:SSD1306 / SSD1315
Δύναμη τροφοδοσίας 3V/5V
¥1/64 δασμός
∆ιασύνδεση: I2C
Δείκτης OLED 4 πινών
Χρώμα οθόνης: Λευκό / Κίτρινο / Γαλάζιο
Περιγραφή του προϊόντος
Η SFOM096YZ4-12864WB-02 4 πιν OLED οθόνη είναι μια διαγώνια μέγεθος 0,96 ιντσών COG OLED οθόνη με πλακέτα PCB πάνω της.Το μοντέλο SFOM096YZ4-12864WB-02 είναι ενσωματωμένο με SSD1306 / SSD1315 IC, επικοινωνεί μόνο μέσω διεπαφής I2C, VCC 3V /5V, επίπεδο I/O 5V έως 3V, με κύκλωμα μετατροπής, κύκλος λειτουργίας 1/64.6 mm με τρύπες τοποθέτησης στο σκάφος και 4 μεταλλικές καρφίτσες στο μοντέλο.
Αυτή η μονάδα OLED 0,96 ιντσών είναι κατάλληλη για έξυπνο έλεγχο, βιομηχανικό έλεγχο, έξυπνη εφαρμογή σπιτιού, ιατρική συσκευή κλπ.Η μονάδα SFOM096YZ4-12864WB-02 μπορεί να λειτουργεί σε θερμοκρασίες από -40°C έως +85°CΟι θερμοκρασίες αποθήκευσης κυμαίνονται από -40°C έως +85°C.
Χαρακτηριστικά του προϊόντος
| Προϊόν: | 0.96 ιντσών OLED οθόνη |
| Χρώμα εμφάνισης: | Κίτρινο+Μπλε |
| Ψήφισμα: | 128x64 Pixels |
| Διασύνδεση: | Ι2Γ(ΙΙΓ) |
| Σχεδιασμός Dim.: | 24.7 × 27 × 3,6 mm |
| Αριθμός πιν: | 4 καρφίτσες (7 καρφίτσες προαιρετικές) |
| Ζωή: | 50,000 ώρες @ 60cd/m2 |
| Δομή: | COG + PCB |
| Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες (85/85/85/85) |
| Σύνδεση: | Πινάκια επικεφαλίδας |
| Εργασιακή θερμοκρασία: | -40°C έως +85°C |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
0.96 ιντσών OLED Μονάδα 128x64 Pixel I2C Διασύνδεση 4 Πινών Κεφαλίδας Κίτρινο+Γαλάζιο Χρώμα Σχέδιο Προϊόντος
Ορισμός πιν
Πιν1 GND Γη του λογικού κυκλώματος.
Πιν2 Ηλεκτρική τροφοδοσία VCC για OLED. Αυτή είναι μια πιν παροχής τάσης. πρέπει να συνδεθεί με την πηγή.
Pin3 SCL Αυτή η εισαγωγή σειριακού ρολογιού SCL
Pin4 SDA Αυτή η κατά σειρά είσοδος δεδομένων SDA

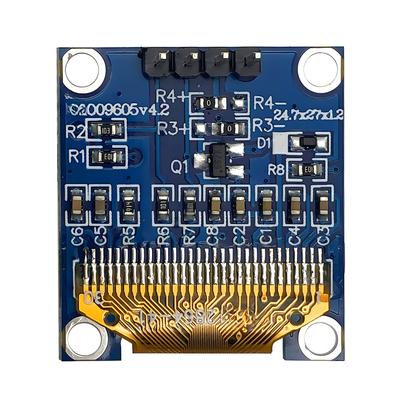

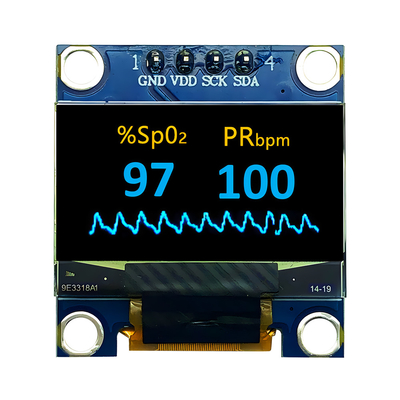

0.96 ιντσών OLED Μονάδα 128x64 Pixel I2C Διασύνδεση 4 Πινών Κεφαλίδας Κίτρινο+Μπλε Εικόνα Προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Κλειστή λέξη αναζήτησης: OLED 0,96", 0,96 OLED lcd, 0,96" OLED οθόνη, 0,96 incholed οθόνη, OLED οθόνη 0.96, οθόνη OLED 0,96 ιντσών, οθόνη OLED 0,96 ιντσών, οθόνη OLED 0,96 ιντσών, οθόνη OLED 0,96 ιντσών, οθόνη OLED 0,96 ιντσών, οθόνη OLED lcd 0,96 ιντσών, οθόνη OLED 0,96 ιντσών, οθόνη OLED 0,96 ιντσών, οθόνη OLED 0,96 ιντσών, οθόνη OLED 0,9 ιντσών.96 ίντσες, OLED οθόνη 0,96 ", 0,96 ιντσών OLED οθόνη, 0,96 ιντσών SPI OLED, OLED 128x64, 128x64 I2C OLED
