Λεπτομέρειες:
|
| Προϊόν: | 0.96 ιντσών γραφικά OLED | Απόφαση: | 128X64 |
|---|---|---|---|
| Χρώμα: | Κίτρινο+Μπλε (Δύο χρώματα) | Οπτική: | Όλες οι γωνίες εξέτασης |
| Μέγεθος ενότητας: | 24.74*16.9*1.42 (mm) | Γυαλί: | OLED |
| Ελεγκτής: | SSD1315 | θερμοκρασία λειτουργίας: | -40°C έως +80°C |
| Αριθμός πιν: | 30 πινάκια | Διασύνδεση: | 6800/8080 παράλληλο, 4-σύρμα SPI και I2C |
| Ζωή: | 50,000 ώρες | Φωτεινότητα: | 180 νιτ |
| Αναλογία αντίθεσης: | 20, 000: 1 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Δύοχρωματική λεπτή οθόνη OLED,SPI Interface Thin OLED οθόνη,SPI Interface Thin OLED οθόνη |
||
0.96 ιντσών λεπτή οθόνη OLED διχρωματική κίτρινη + μπλε SPI διεπαφή εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Ο αριθμός μοντέλου SFOS096JY-7149AN
∆είκτης OLED
Δείκτης OLED 0,96 ′′, OLED 0,96 ′′
Είναι κατάλληλο για φορητή συσκευή
Τύπος: Γραφικό
Δομή: COG
Πίνακας με το σχήμα
¢ IC:SSD1315
Δύναμη τροφοδοσίας 3V
¥1/64 δασμός
∆ιασύνδεση: 6800, 8080, SPI, I2C
Χρώμα οθόνης: Δύο χρώματα Κίτρινο+Μπλε
Περιγραφή
Η SAEF κυκλοφόρησε μια χαμηλού κόστους 0,96 ιντσών λεπτή οθόνη OLED SFOS096JY-7149AN μοντέλο που είναι κατασκευασμένο από 128x64 εικονοστοιχεία, διαγώνιο μέγεθος μόνο 0,96 ιντσών.Η οθόνη OLED 96 ιντσών είναι επίσης ενσωματωμένη στο SSD1315 driver ICΗ υιοθέτηση πιο λεπτών OLED πάνελ είναι μια νέα τάση, για νέα έργα,συνιστούμε στους πελάτες να επιλέξουν το λεπτότερο SFOS096JY-7149AN για νέα σχέδια σχεδιασμούΗ μονάδα SFOS096JY-7149AN υποστηρίζει εσωτερική τροφοδοσία αντλίας φόρτισης και εξωτερική τροφοδοσία VCC.
Πληροφορίες για το προϊόν
| Προϊόν: | 0.96 ιντσών γραφικά OLED |
| Ψήφισμα: | 128x64 |
| Χρώμα: | Κίτρινο+Μπλε (Δύο χρώματα) |
| Μέγεθος μονάδας: | 24.74*16.9*1.42 (mm) |
| Ελεγκτής: | SSD1315 |
| Αριθμός πιν: | 30 πινάκια |
| Διάρκεια ζωής: | 50,000 ώρες |
| Αντιδιαστολή: | 20, 000: 1 |
| Οπτική: | Όλες οι οπτικές γωνίες |
| Γυαλί: | OLED |
| Εργασιακή θερμοκρασία: | -40°C έως +80°C |
| Διασύνδεση: | 6800/8080 Παράλληλο, 4-σύρμα SPI, και I2C |
| Φωτεινότητα: | 180 Νιτς |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
0.96 ιντσών λεπτή οθόνη OLED διχρωματική κίτρινη+μπλε διεπαφή SPI Σχέδιο προϊόντος
Ορισμός πιν
| - Όχι, όχι, όχι. | Σύμβολο | Λειτουργία |
|---|---|---|
| 1 | Ν.Κ. (GND) | Εφεδρική καρφίτσα (καρφίτσα υποστήριξης) Οι πινές υποστήριξης μπορούν να μειώσουν τις επιδράσεις από τις πιέσεις στις πινές λειτουργίας. |
| 2 | C2P | Θετικό τερματικό του ιπτάμενου αντιστρέφοντος πυκνωτή αρνητικό τερματικό του ιπτάμενου πυκνωτή ώθησης απαιτούνται πυκνωτές αντλίας φόρτισης μεταξύ των τερματικών.Πρέπει να επιπλέουν όταν δεν χρησιμοποιείται ο μετατροπέας. |
| 3 | C2N | |
| 4 | C1P | |
| 5 | C1N | |
| 6 | Επενδύσεις | Ηλεκτρική τροφοδοσία κυκλώματος μετατροπέα συνεχούς ρεύματος Αυτή είναι η καρφίτσα τροφοδοσίας για το εσωτερικό μπουφέρι του μετατροπέα τάσης DC/DC. Πρέπει να συνδέεται με εξωτερική πηγή όταν χρησιμοποιείται ο μετατροπέας.Θα πρέπει να συνδέεται με το VDD όταν δεν χρησιμοποιείται ο μετατροπέας. |
| 7 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 8 | Επικεφαλής | Το έδαφος του λογικού κυκλώματος Αυτή είναι μια γωνία εδάφους, λειτουργεί ως αναφορά για τις λογικές καρφίτσες. |
| 9 | ΔΕΔ | Η τροφοδοσία ενέργειας για τη λογική Αυτή είναι μια πινακίδα παροχής τάσης. |
| 10 | BS0 | Πρωτόκολλο επικοινωνίας Επιλέξτε Αυτές οι καρφίτσες είναι είσοδος επιλογής διεπαφής MCU. στον ακόλουθο πίνακα: |
| 11 | BS1 | |
| 12 | BS2 | |
| 13 | ΣΤ# | Επιλογή τσιπ Το τσιπ είναι ενεργοποιημένο για επικοινωνία MCU μόνο όταν το CS # είναι χαμηλά. |
| 14 | ΑΠΕ# | Επαναφορά ισχύος για τον ελεγκτή και τον οδηγό Όταν η καρφίτσα είναι χαμηλή, εκτελείται η εκκίνηση του τσιπ. |
| 15 | D/C# | Δεδομένα/έλεγχος ελέγχου Όταν η καρφίτσα τραβηχτεί ψηλά, η είσοδος σε D7 ~ D0 αντιμετωπίζεται ως δεδομένα εμφάνισης. Για λεπτομερή σχέση με τα σήματα διεπαφής MCU, ανατρέξτε στα διαγράμματα χαρακτηριστικών συγχρονισμού. Όταν τραβήξετε την πένα ψηλά και επιλέξετε τη λειτουργία σειριακής διεπαφής, τα δεδομένα στο SDIN αντιμετωπίζονται ως δεδομένα.Σε λειτουργία I2C, αυτή η καρφίτσα λειτουργεί ως SA0 για την επιλογή διεύθυνσης σκλάβου. |
| 16 | Ε/Δ# | Διαβάστε/Γράψτε Επιλέξτε ή Γράψτε Όταν συνδέεται με έναν μικροεπεξεργαστή σειράς 68XX, αυτή η καρφίτσα θα χρησιμοποιηθεί ως εισροή επιλογής ανάγνωσης / γραφής (R / W #).Τραβήξτε αυτή την καρφίτσα σε High για τη λειτουργία ανάγνωσης και τραβήξτε την σε Low για τη λειτουργία εγγραφής. Όταν επιλέγεται η λειτουργία διεπαφής 80XX, αυτή η καρφίτσα θα είναι η είσοδος Write (WR#). Η εγγραφή δεδομένων ξεκινά όταν αυτή η καρφίτσα τραβηχτεί χαμηλά και το CS# τραβηχτεί χαμηλά. |
| 17 | E/RD# | Διαβάστε/Γράψτε Επιτρέψτε ή Διαβάστε Όταν συνδέεται με έναν μικροεπεξεργαστή σειράς 68XX, αυτή η καρφίτσα θα χρησιμοποιηθεί ως το σήμα Enable (E).Η λειτουργία ανάγνωσης / εγγραφής ξεκινά όταν αυτή η καρφίτσα τραβηχτεί ψηλά και το CS # τραβηχτεί χαμηλά. Κατά τη σύνδεση με έναν μικροεπεξεργαστή 80XX, αυτή η καρφίτσα λαμβάνει το σήμα ανάγνωσης (RD #). |
| 18 έως 25 | D0~D7 | Διάδρομος εισόδου/εξόδου δεδομένων οικοδεσπότη Αυτές οι καρφίτσες είναι 8-bit αμφίδρομες λεωφορείες δεδομένων που συνδέονται με τη λεωφορεία δεδομένων του μικροεπεξεργαστή.D1 θα είναι η κατά σειρά είσοδος δεδομένων SDIN και D0 θα είναι η κατά σειρά είσοδος ρολογιού SCLKΌταν η λειτουργία I2C είναι επιλεγμένη, D2 & D1 θα πρέπει να είναι κουρασμένα μαζί και να χρησιμεύουν ως SDAout & SDAin στην εφαρμογή και D0 είναι η κατά σειρά είσοδος ρολογιού SCL. |
| 26 | IREF | Η τρέχουσα αναφορά για ρύθμιση φωτεινότητας Αυτή η καρφίτσα είναι καρφίτσα αναφοράς ρεύματος τμήματος. Ένας αντίστασης πρέπει να συνδεθεί μεταξύ αυτής της καρφίτσα και VSS. Ρυθμίστε το ρεύμα κάτω από 12,5μA. |
| 27 | VCOMH | Υψηλό επίπεδο τάσης εξόδου για σήμα COM Αυτή η καρφίτσα είναι η καρφίτσα εισόδου για το υψηλό επίπεδο εξόδου τάσης για σήματα COM. Ένας πυκνωτής πρέπει να συνδεθεί μεταξύ αυτής της καρφίτσας και του VSS. |
| 28 | ΚΑΚ | Ηλεκτρική τροφοδοσία για οθόνη OEL Αυτός είναι ο πιο θετικός πινός τροφοδοσίας τάσης του τσιπ. Ένας πυκνωτής σταθεροποίησης θα πρέπει να συνδέεται μεταξύ αυτού του πινιού και του VSS όταν χρησιμοποιείται ο μετατροπέας.Πρέπει να συνδέεται με εξωτερική πηγή όταν ο μετατροπέας δεν χρησιμοποιείται. |
| 29 | Επενδύσεις | Γήπεδο αναλογικού κυκλώματος Είναι μια αναλογική γωνία, πρέπει να είναι συνδεδεμένη με το VSS εξωτερικά. |
| 30 | Εθνική Κεντρική Αρχή (GND) |
Εφεδρική καρφίτσα (καρφίτσα υποστήριξης) Οι πινές υποστήριξης μπορούν να μειώσουν τις επιδράσεις από τις πιέσεις στις πινές λειτουργίας. |

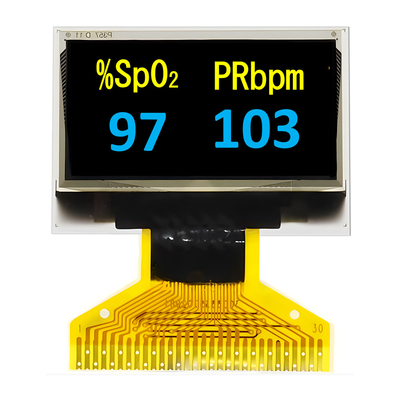

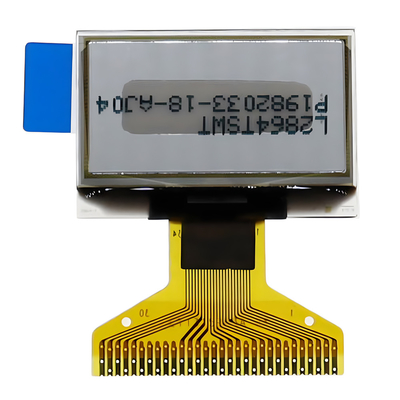

0.96 ιντσών λεπτή οθόνη OLED διχρωματική κίτρινη+μπλε διεπαφή SPI Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Επικοινωνήστε μαζί μας
Μας αρέσει να ακούμε για τα έργα σας, Αν έχετε οποιεσδήποτε ερωτήσεις, μπορείτε να μας βρείτε στο sales2@saef.com.cn
