Λεπτομέρειες:
|
| Προϊόν: | 0.49 ιντσών IIC OLED 4 Header Pin | Αριθμός Pixels: | 64x32 γραφικά |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | SSD1315 ή ισοδύναμο | Τρόπος εμφάνισης: | Παθητική μήτρα |
| Εμφάνιση χρώματος: | Μονοχρώμα (Λευκό) | Καθήκον οδήγησης: | 1/32 Καθήκον |
| Μέγεθος ενότητας: | 15 X 15 X 2,42 (mm) | Ενεργός χώρος: | 11.18 x 5,58 (mm) |
| Πιξέλες: | 00,175 x 0,175 (mm) | Μέγεθος εικονοκυττάρου: | 00,155 x 0,155 (mm) |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Διασύνδεση: | I2C |
| Σύνδεση: | Πιν της κεφαλής | Αριθμός πιν: | 4 καρφίτσες |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 0.49 ιντσών Οθόνη OLED,SSD1315 Εικαστική οθόνη OLED,Εικονική οθόνη OLED I2C |
||

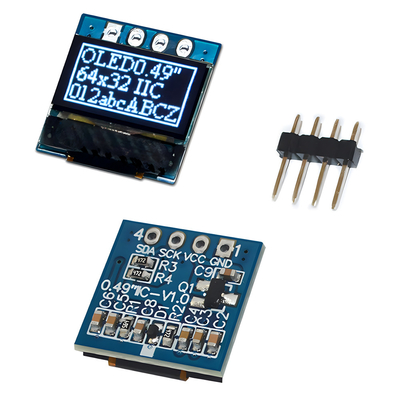

Εικαστικό OLED 0,49 ιντσών με 4 πινές κεφαλής SSD1315 Υποστήριξη Διασύνδεσης I2C εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Ο αριθμός υποδείγματος SFOM049JY-6432WB
Μέγεθος: 0,49 ίντσες
Τύπος: Γραφικό
Δομή: COG+PCB
64x32 Ματρίκη σημείων
¢ IC:SSD1315 ή ισοδύναμο
Δύναμη τροφοδοσίας 3V
¥1/32 δασμός
∆ιασύνδεση: I2C
Χρώμα οθόνης: Λευκό / Κίτρινο
Περιγραφή
Η SFOM049JY-6432WB είναι μια οθόνη OLED γραφικών 0,49 ιντσών που έχει δομή COG με πλακέτο PCB, κατασκευασμένη από 64x32 εικονοστοιχεία.τάση τροφοδοσίας για Logic 3VΗ μονάδα SFOM049JY-6432WB μπορεί να λειτουργεί σε θερμοκρασίες από -40°C έως +80°C· οι θερμοκρασίες αποθήκευσης της κυμαίνονται από -40°C έως +85°C.εφαρμογή έξυπνης κατοικίας, φορητή συσκευή, συσκευή υγείας, συσκευή μετρητή, κλπ. Η μονάδα SFOM049JY-6432WB υποστηρίζει εσωτερική τροφοδοσία αντλίας φόρτισης και εξωτερική τροφοδοσία VCC.
Χαρακτηριστικά
| Προϊόν: | 0.49 ιντσών OLED 4 πινάκια κεφαλής |
| Αριθμός pixel: | 64x32 γραφικά |
| Διοικητικός παράγοντας | SSD1315 ή ισοδύναμο |
| Τρόπος εμφάνισης: | Παθητική μήτρα |
| Χρώμα εμφάνισης: | Μονοχρώμα (λευκό) |
| Δουλειά οδήγησης: | 1/32 Καθήκον |
| Μέγεθος πίνακα: | 15 X 15 X 2,42 (mm) |
| Ενεργός χώρος: | 11.18 X 5,58 (mm) |
| Πίτσα των Pixel: | 00,175 × 0,175 (mm) |
| Μέγεθος εικονοστοιχείων: | 00,155 × 0,155 (mm) |
| Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες |
| Διασύνδεση: | Ι2C |
| Σύνδεση: | Συναρμολόγηση/Hotbar (προσαρμόζεται) |
| Αριθμός πιν: | 4 καρφίτσες |
| Διάρκεια ζωής: | 50,000 ώρες @60cd/m2 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Εικόνα OLED 0,49 ιντσών με 4 πινές κεφαλής SSD1315 Υποστήριξη Διασύνδεσης I2CΣχέδιο προϊόντος
![]()
| - Όχι, όχι, όχι. | Σύμβολο | Λειτουργία |
|---|---|---|
| 1 | Εθνική Τράπεζα | Γη |
| 2 | ΚΑΚ | Εισαγωγή τροφοδοσίας. |
| 3 | ΣΚΛ | Όταν επιλέγεται η διεπαφή I2C, τότε το D0 χρησιμεύει ως το διάταγμα εισόδου σειριακού ρολογιού (SCL) και το D1 ως το διάταγμα εισόδου σειριακών δεδομένων (SDAI). |
| 4 |
ΣΔΑ |
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
|---|---|---|---|---|
| Η τάση τροφοδοσίας για τη λογική | ΚΑΚ | 0 | 4.0 | V |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | ΕΣΚ1 | 0 | 16.0 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -40 | +80 | °C |
| Θέρμανση αποθήκευσης | TSTG | -40 | +85 | °C |
| Άρθρο | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
|---|---|---|---|---|---|---|
| Η τάση τροφοδοσίας για τη λογική | ΚΑΚ | - Δεν ξέρω. | 2.8 | 3.0 | 3.2 | V |
| Εισφορά υψηλής τάσης. | ΧΙΒ | - Δεν ξέρω. | 0.8×VDD | - Δεν ξέρω. | ΔΕΔΔΙΟ | V |
| Εισαγωγή χαμηλής τάσης. | VIL | - Δεν ξέρω. | 0 | - Δεν ξέρω. | 0.2×VDD | V |
| Υψηλή ισχύ. | VOH | - Δεν ξέρω. | 0.9×VDD | - Δεν ξέρω. | ΔΕΔΔΙΟ | V |
| Η έξοδος είναι χαμηλή. | Αερομεταφορές | - Δεν ξέρω. | 0 | - Δεν ξέρω. | 0.1×VDD | V |
| Ελέγχος 50% Ενεργοποίηση του πίνακα | ΔΠΔ | VCC1=7,5V | - Δεν ξέρω. | 13.0 | 26.0 | mA |

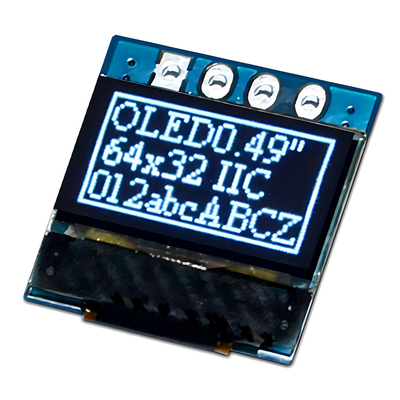

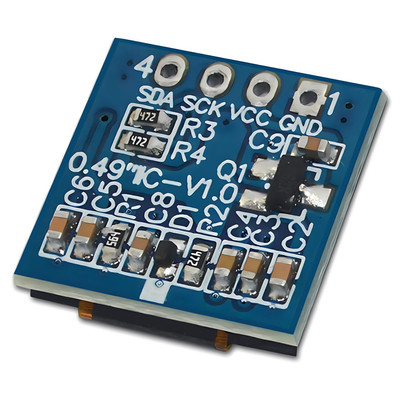

Εικόνα OLED 0,49 ιντσών με 4 πινές κεφαλής SSD1315 Υποστήριξη Διασύνδεσης I2CΕικόνα προϊόντος
![]()
![]()
![]()
