Λεπτομέρειες:
|
| Προϊόν: | 1Εικόνα OLED 54 ιντσών | Απόφαση: | Ανάλυση σημείων 128x64 |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική οθόνη μήτρας | Διασύνδεση: | I2C |
| Οπτική: | Όλες οι γωνίες εξέτασης | Σχεδιασμός Dim.: | 47.0(L) x 43.0(W) x 13.8(T) mm |
| Ενεργός χώρος: | 35.06 ((L) x 17.52 ((W) mm | Πιξέλες: | 00,274 x 0,274 mm |
| μέθοδος οδήγησης: | 1/64 Κύκλος εργασίας | θερμοκρασία λειτουργίας: | -40°C έως +70°C (προσαρμόζεται) |
| Θερμοκρασία αποθήκευσης.: | -40°C έως +85°C | Κύκλος ελέγχου οδηγού: | SSD1309 ή ισοδύναμο |
| Αριθμός πιν: | 4 πινές κεφαλής, 7 πινές προαιρετικά | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Εικονική οθόνη OLED I2C,1.54 ιντσών γραφική οθόνη OLED,128x64 μονάδες οθόνης OLED |
||
∆Μοδελ αριθ.FOM154YZ4-12864WB-01
Τύπος: 1,54" γραφικά OLED
Δομή: COG+PCB
¥128x64 κουκίδες
¢ IC:SSD1309
Δύναμη τροφοδοσίας 5V
¥1/64καθαρότητα
∆ιασύνδεση: SPI, I2C
Χρώμα οθόνης: Λευκό / Μπλε
Όταν χρειάζεστε μια μικρή οθόνη OLED με πολύ φωτεινότερη, πολύ υψηλότερη αντίθεση, ευρύτερες γωνίες θέασης και χαμηλότερη κατανάλωση ρεύματος, η οθόνη OLED SAEF COB είναι το γραφικό στοιχείο αριθ.Το SFOM154YZ4-12864WB-01 είναι μια καλή επιλογή.Η εν λόγω μονάδα OLED 1.54 ′′ είναι ενσωματωμένη σε SSD1309 IC, η οποία έχει διαστάσεις περίγραμμα 47,0 ′′ L x 43,0 ′′ W x 13,8 ′′ T mm και ορατό τμήμα του OLED μετρά 1,54 ′′ διαγώνιο και περιέχει 128 x 64 pixels.Είναι σε θέση να επικοινωνεί χρησιμοποιώντας SPI και I2C διεπαφή.
Χαρακτηριστικά του προϊόντος
| Προϊόν: | 1Εικόνα OLED 54 ιντσών |
| Ψήφισμα: | Ανάλυση σημείων 128x64 |
| Διασύνδεση: | Ι2C |
| Τρόπος εμφάνισης: | Παθητική οθόνη μήτρας |
| Οπτική: | Όλες οι οπτικές γωνίες |
| Σχεδιασμός Dim.: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Ενεργός χώρος: | 35.06 ((L) X 17.52 ((W) Μμ |
| Πίτσα των Pixel: | 00,274 × 0,274 χιλιοστά |
| Μέθοδος οδήγησης: | 1/64 Κύκλος υπηρεσίας |
| Εργασιακή θερμοκρασία: | -40°C έως +70°C (προσαρμόζεται) |
| Θερμοκρασία αποθήκευσης | -40°C έως +85°C |
| Αριθμός πιν: | 4 πινάκια επικεφαλίδας, |
| Διοικητικός παράγοντας | SSD1309 ή ισοδύναμο |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
10,54 ιντσών OLED γραφική οθόνη Σχέδιο προϊόντος
Σχεδιακό διάγραμμα
Λειτουργία καρφίτσης διεπαφής
| - Όχι, όχι, όχι. | Σύμβολο | Λειτουργία |
|---|---|---|
| 1 | Εθνική Τράπεζα | Γη |
| 2 | ΚΑΚ | Εισαγωγή τροφοδοσίας. |
| 3 | ΣΚΛ | Όταν επιλέγεται η διεπαφή I2C, τότε το D0 χρησιμεύει ως το διάταγμα εισόδου σειριακού ρολογιού (SCL) και το D1 ως το διάταγμα εισόδου σειριακών δεδομένων (SDAI). |
| 4 | ΣΔΑ |
Χαρακτηριστικά DC
|
Χαρακτηριστικά |
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ |
Μονάδα |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | 1.65 | 2.8 | 3.3 | V | |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | ΚΑΚ | 11.5 | 12 | 12.5 | V | |
| Εισαγωγή υψηλού επιπέδου | ΧΙΒ | 0.8×VDD | - | - | V | |
| Εισαγωγή χαμηλού επιπέδου | VIL | - | - | 0.2×VDD | V | |
| Υψηλού επιπέδου παραγωγή | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
| Αποδόσεις χαμηλού επιπέδου | Αερομεταφορές | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
|
Τρόπος τροφοδοσίας VDD ΔΕΔ = 2,8V, VCC = 12, IREF = 10uA, Όχι Εγκατασκευασμένο πάνελ, Ενεργοποιημένη οθόνη, όλα ενεργοποιημένα, |
ΔΕΔ |
Αντίθεση = FFh |
- |
90 |
110 |
μA |
|
Τρόπος τροφοδοσίας VCC VDD = 2,8V, VCC = 12, IREF = 10uA, χωρίς πίνακα συνδεδεμένο, Εμφάνιση ON, όλα ON |
ΔΠΔ |
- |
450 |
580 |
μA |
|
|
Εξαγωγή τμημάτων ρεύμα, VDD = 2,8V, VCC = 12V, IREF=10uA, Η οθόνη είναι ON. |
ISEG |
Αντιδιαστολή = FFh | 280 | 310 | 340 |
μA |
| Αντίθεση=AFh | - | 215 | - | |||
| Αντιδιαστολή = 7Fh | - | 155 | - | |||
| Αντιστοιχία = 3Fh | - | 78 | - | |||
| Αντιδιαστολή = 0Fh | 20 | - | ||||
|
ρεύμα κατάστασης αδράνειας για VDD |
ΔΕΔ, ΝΟΥΜΟ |
ΔΕΔ = 1,65V ~ 3,3V, VCC = 7V ~ 16V Εμφάνιση ΑΠΕΛΕΙΣΜΕΝΗ, Όχι Εγκατασκευασμένο πάνελ |
- |
- |
10 |
μA |
|
ρεύμα κατάστασης αδράνειας για VCC |
ICC, SLEEP |
ΔΕΔ = 1,65V ~ 3,3V, VCC = 7V ~ 16V Εμφάνιση ΑΠΕΛΕΙΣΜΕΝΗ, Όχι Εγκατασκευασμένο πάνελ |
- |
- |
10 |
μA |
Ηλεκτρικές προδιαγραφές
|
Χαρακτηριστικά |
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Συνήθης κατανάλωση ρεύματος | Όλα τα pixel είναι ανοιχτά. | - | 17 | 25 | mA | |
| Καταναλώσεις ρεύματος σε κατάσταση αναμονής | Κατάσταση αναμονής 10% εικονοστοιχίες ανοιχτά | - | 0.5 | 1.5 | mA | |
| Συνήθης κατανάλωση ισχύος | Όλα τα pixel είναι ανοιχτά. | - | 71.5 | 97.5 | mW | |
| Κατανάλωση ισχύος σε κατάσταση αναμονής | Κατάσταση αναμονής 10% εικονοστοιχίες ανοιχτά | - | 6.5 | 19.5 | mW | |
| Φωτεινότητα | Λβρ | - | 90 | 110 | - | cd/m2 |
| Κ.Ι.Ε. (Λευκός) |
(x) (ι) |
Α.Κ.Ε. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | 2000:1 | - | - | |
|
Γωνία θέασης
|
- | 160 | - | - | βαθμός |
Χαρακτηριστικά συγχρονισμού διεπαφής I2C
|
Σύμβολο |
Περιγραφή | Ελάχιστο | Μαξ |
Μονάδα |
| Τύκλος | Χρόνος κύκλου ρολογιού | 2.5 | - | μs |
| tHSTART | Χρόνος αναμονής κατάστασης εκκίνησης | 0.6 | - | μs |
| tHD | Χρόνος αναμονής των δεδομένων (για το πινάρισμα SDAOUT) | 0 |
- |
ν |
| Χρόνος αναμονής των δεδομένων (για το πινάρισμα SDAIN) | 300 | |||
| tSD | Χρόνος ρύθμισης δεδομένων | 100 | - | ν |
| tSSTART |
Χρόνος ρύθμισης της κατάστασης εκκίνησης (Αφορά μόνο για επαναλαμβανόμενη κατάσταση εκκίνησης) |
0.6 | - | μs |
| TSSTOP | Χρόνος ρύθμισης κατάστασης διακοπής | 0.6 | - | μs |
| tR | Ώρα ανάδυσης για δεδομένα και ρολόι | 300 | ν | |
| tF | Χρόνος πτώσης για τα δεδομένα και την καρφίτσα του ρολογιού | 300 | ν | |
| ΤΙΝΤΕ | Χρόνος αδρανοποίησης πριν ξεκινήσει μια νέα μετάδοση | 1.3 | - | μs |

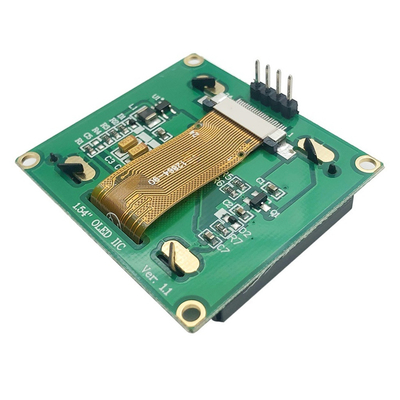

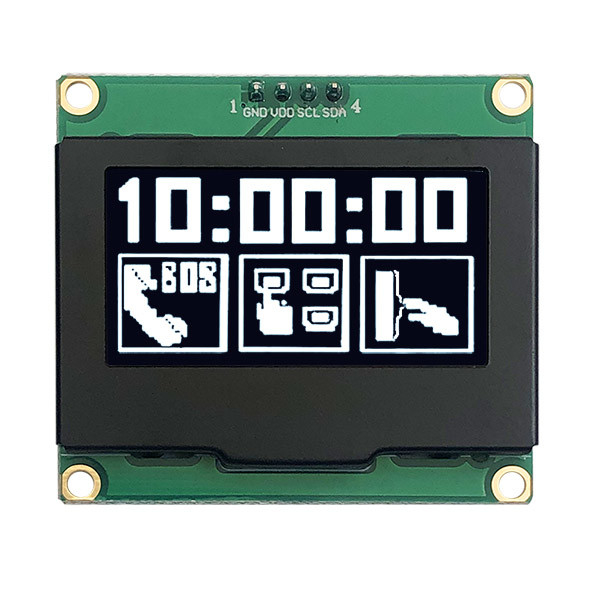

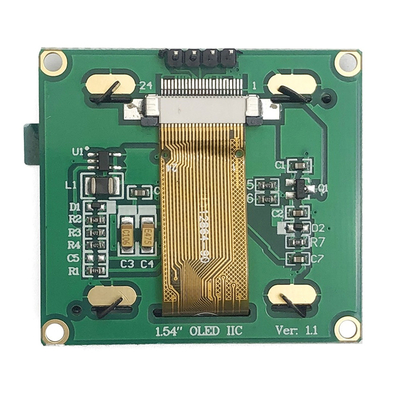

10,54 ιντσών OLED Graphic Display Εικόνα προϊόντος
