Λεπτομέρειες:
|
| Προϊόν: | Ενότητα επίδειξης 0,96 ιντσών OLED | Απόφαση: | 128x64 γραφικά |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | SSD1306BZ ή ισοδύναμο | Σχεδιασμός Dim.: | 26.7x19.26x1.41 (mm) |
| Εμφάνιση χρώματος: | Λευκό και μπλε προαιρετικά | οθόνη αφής: | Χωρίς οθόνη αφής (προαιρετική) |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Διασύνδεση: | 6800, 8080, SPI, I2C |
| Σύνδεση: | Συναρμολόγηση/Hotbar (προσαρμόζεται) | Αριθμός πιν: | 30 καρφίτσες (Μπορεί να προσαρμοστεί) |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Μονάδα οθόνης OLED SPI Interface,Ενότητα επίδειξης 0,96 ιντσών OLED |
||
0.96 ιντσών OLED οθόνη SPI διεπαφή εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Περιγραφή
Το SF-OS096HX-12864W-01 είναι ένα 128x64 ανάλυσης COG γραφικό OLED μοντέλο οθόνης, διαγώνιο 0,96 ιντσών.Η ενότητα είναι ενσωματωμένη με SSD1306 ICΗ τάση τροφοδοσίας για τη λογική είναι 3V, η τάση τροφοδοσίας για την οθόνη είναι 7.5V, η οθόνη με 50% ρεύμα πίνακα ελέγχου είναι 6mA @ 7.5Vcc (τυπική τιμή), καθήκον οδήγησης 1/64.
SF-OS096HX-12864W-01 αυτό το 0,96 ιντσών COG Graphic OLED module είναι κατάλληλο για φορητές συσκευές, εφαρμογές έξυπνου σπιτιού κλπ. Αυτό το module μπορεί να λειτουργεί σε θερμοκρασίες από -40°C έως +70°C.Η θερμοκρασία αποθήκευσης κυμαίνεται από -40°C έως +85°C.
Πλεονεκτήματα του προϊόντος
Η SAEF Technology είναι ένας επαγγελματίας προμηθευτής OLED Module.Εικαστικές οθόνες OLED και οθόνες OLEDΗ μηχανική δομή περιλαμβάνει τύπους Chip on Board (COB), Chip on Glass (COG) και TAB (Tape Automated Bonded).Οι μονάδες SAEF OLED διαθέτουν όλα τα σημαντικά πλεονεκτήματα:
00,96 ιντσών λεπτή οθόνη OLED Σχέδιο προϊόντος
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | ΣΥΜΒΟΛΟ | Τύπος | Περιγραφές λειτουργίας | |||||
| 1 | NC ((GND) | Π | Θα πρέπει να είναι συνδεδεμένο με εξωτερικό έδαφος. | |||||
| 2 | C2P |
Εγώ... |
C1P/C1N-Pin για τον πυκνωτή αντλίας φόρτισης. C2P/C2N-Pin για πυκνωτή αντλίας φόρτισης. Συνδέονται μεταξύ τους με έναν πυκνωτή. Πρέπει να επιπλέουν όταν η αντλία φόρτισης δεν λειτουργεί. |
|||||
| 3 | C2N |
όπως προαναφέρθηκε |
||||||
| 4 | C1P | όπως προαναφέρθηκε | ||||||
| 5 | C1N | όπως προαναφέρθηκε | ||||||
|
6 |
Επενδύσεις |
Π |
Η παροχή ενέργειας για το κύκλωμα ρυθμιστή αντλίας φόρτισης. Πρέπει να συνδέεται με εξωτερική πηγή όταν χρησιμοποιείται αντλία φόρτισης. |
|||||
| 7 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή | ||||||
| 8 | Επικεφαλής | Π | Πρέπει να είναι συνδεδεμένο με εξωτερικό έδαφος. | |||||
| 9 | ΔΕΔ | Π | Πρέπει να είναι συνδεδεμένο με εξωτερική πηγή. | |||||
| 10 | BS0 | Διασύνδεση Επιλέξτε Πιν | ||||||
| 11 | BS1 | Διασύνδεση Επιλέξτε Πιν | ||||||
| 12 | Β.Σ. | Διασύνδεση Επιλέξτε Πιν | ||||||
| 13 | ΣΤ# | Εγώ... | Τσιπ Επιλέξτε πιν εισόδου. | |||||
| 14 | ΑΠΕ# | Εγώ... | Εναρμόνιση hardware πιν εισόδου. | |||||
|
15 |
D/C# |
Εγώ... |
Εδώ Πίνα ελέγχου. Όταν η καρφίτσα τραβηχτεί ΑΥΤΟ, τα δεδομένα στο D[7:0] είναι δεδομένα. Όταν η καρφίτσα τραβηχτεί χαμηλά, τα δεδομένα στο D[7:0] είναι εντολή. Όταν επιλέγεται η σειριακή διεπαφή 3 καλωδίων, αυτή η καρφίτσα πρέπει να συνδέεται με το VSS |
|||||
|
16 |
Ε/Δ# |
Εγώ... |
Διαβάστε/γράψτε επιλέξτε πιν. είναι επιλεγμένη, η καρφίτσα αυτή πρέπει να συνδέεται με |
|||||
|
17 |
Ε# |
Εγώ... |
Πιν ενεργοποίησης ανάγνωσης/γράφησης. είναι επιλεγμένη, η καρφίτσα αυτή πρέπει να συνδέεται με |
|||||
| 18 | D0 |
Εισαγωγή/Εξόδου |
Πρόκειται για 8-bit αμφίδρομες λεωφορείες δεδομένων που συνδέονται με τα δεδομένα των μικροεπεξεργαστών. Όταν επιλέγεται η λειτουργία σειριακής διεπαφής, η D2 πρέπει να παραμείνει NC, η D1 θα είναι η είσοδος σειριακών δεδομένων: SDIN, η D0 θα είναι η είσοδος σειριακού ρολογιού: SCLK. Όταν επιλέγεται η λειτουργία I2C, D2, D1 πρέπει να συνδέονται μεταξύ τους και να χρησιμεύουν ως SDA και D0 είναι η είσοδος σειριακού ρολογιού, SCL. |
|||||
| 19 ~ 25 | D1~D7 |
Πρόκειται για 8-bit αμφίδρομες λεωφορείες δεδομένων που συνδέονται με τα δεδομένα των μικροεπεξεργαστών. Όταν επιλέγεται η λειτουργία σειριακής διεπαφής, η D2 πρέπει να παραμείνει NC, η D1 θα είναι η είσοδος σειριακών δεδομένων: SDIN, η D0 θα είναι η είσοδος σειριακού ρολογιού: SCLK. Όταν επιλέγεται η λειτουργία I2C, D2, D1 πρέπει να συνδέονται μεταξύ τους και να χρησιμεύουν ως SDA και D0 είναι η είσοδος σειριακού ρολογιού, SCL. |
||||||
|
26 |
IREF |
Εγώ... |
Τρέχουσα αναφορά για ρύθμιση φωτεινότητας. Αυτή είναι η πένα αναφοράς ρεύματος εξόδου τμήματος. Ένας αντίσταση πρέπει να συνδεθεί μεταξύ αυτής της πένας και του VSS. Ρυθμίστε το ρεύμα σε μέγιστο 12,5 uA. |
| 27 | VCOMH | Ο |
Το επίπεδο τάσης του σήματος COM δεν έχει επιλεγεί. Ένας πυκνωτής πρέπει να συνδέεται μεταξύ αυτής της καρφίτσας και του VSS. |
|
28 |
ΚΑΚ |
Π |
Η παροχή ενέργειας για την τάση κίνησης OLED. Ένας πυκνωτής πρέπει να συνδέεται μεταξύ αυτής της καρφίτσας και του VSS, όταν χρησιμοποιείται αντλία φόρτισης. Πρέπει να συνδέεται με εξωτερική πηγή όταν δεν χρησιμοποιείται αντλία φόρτισης. |
| 29 | Επενδύσεις | Π | Είναι μια αναλογική γωνία, πρέπει να είναι συνδεδεμένη με το VSS εξωτερικά. |
| 30 | NC ((GND) | Π | Θα πρέπει να είναι συνδεδεμένο με εξωτερικό έδαφος. |
Απόλυτες μέγιστες αξιολογήσεις
| Χαρακτηριστικό | Σύμβολο | Τυπική τιμή | Μονάδα | Σημειώσεις | ||
| ΜΙΝ | Τύπος | Επικαιροποίηση | ||||
| Η τάση τροφοδοσίας ενέργειας ((1) | ΔΕΔ | -Ούτε ένα.3 | - | +4.0 | V | 1,2 |
| Η τάση τροφοδοσίας ενέργειας ((2) | Επενδύσεις | -Ούτε ένα.3 | - | 4.5 | V | 1,2 |
| Η τάση τροφοδοσίας ενέργειας ((3) | ΚΑΚ | 0 | - | 15.0 | V | 1,2 |
| Θερμοκρασία λειτουργίας | ΤΟΠΡ | -40 | - | +70 | 0C | |
| Θέρμανση αποθήκευσης | TSTG | -40 | - | +85 | 0C | 3 |
| Χρόνος ζωής (120 cd/m2) | 10000 | - | - | ώρα | 4 | |
| Χρόνος ζωής (80 cd/m2) | 30000 | - | - | ώρα | 4 | |
| Χρόνος ζωής (60 cd/m2) | 50000 | - | - | ώρα | 4 | |
Σημείωση 1: Όλες οι προαναφερόμενες τάσεις βασίζονται στο ∆VSS = 0V.
Σημείωση 2: Όταν η ενότητα αυτή χρησιμοποιείται πέραν των ανωτέρω απόλυτων μέγιστων δυνατοτήτων, μπορεί να προκύψει μόνιμη ρήξη της ενότητας.είναι επιθυμητό να χρησιμοποιείται η ενότητα αυτή υπό τις συνθήκες που προβλέπονται στο τμήμα 9-1 ΕΛΕΚΤΡΙΚΑ Χαρακτηριστικά Συμμετοχικού Εάν η ενότητα αυτή χρησιμοποιείται πέραν αυτών των συνθηκών, μπορεί να προκύψει δυσλειτουργία της ενότητας και η αξιοπιστία της ενότητας μπορεί να επιδεινωθεί.
Σημείωση 3: Τα καθορισμένα εύρη θερμοκρασίας δεν περιλαμβάνουν τον πόλικο.
Σημείωση 4: VCC = 9,0V, Ta = 25°C, 50% σκακιέρα.
Η μέση διάρκεια λειτουργίας σε θερμοκρασία δωματίου υπολογίζεται με την επιταχυνόμενη λειτουργία σε συνθήκες υψηλής θερμοκρασίας.
Ηλεκτρικά χαρακτηριστικά συνεχούς ρεύματος
| Σύμβολο | Παράμετρος | Προϋπόθεση δοκιμής | Τυπική τιμή | Μονάδα | ||
| ΜΙΝ | Τύπος | Επικαιροποίηση | ||||
| ΔΕΔ | Η τάση τροφοδοσίας λογικής | - | 1.65 | 2.8 | 3.3 | V |
| Επενδύσεις | Η τάση τροφοδοσίας του ρυθμιστή αντλίας φόρτισης | Ενεργοποίηση εσωτερικής αντλίας φόρτισης | 3.5 |
- |
4.2 | V |
| ΚΑΚ | Η τάση λειτουργίας για OLED (γενώνεται από αντλία φόρτισης) | Ενεργοποίηση εσωτερικής αντλίας φόρτισης | 7.0 | 7.5 | V | |
| ΚΑΚ | Η τάση λειτουργίας για OLED (προμηθεύεται εξωτερικά) | Απαλλαγή εσωτερικής αντλίας φόρτισης | 8.5 | 9.0 | 9.5 | V |
| ΧΙΒ | Υψηλό επίπεδο λογικής εισόδου | 0.8*VDD | - | - | V | |
| VIL | Χαμηλό επίπεδο λογικής εισόδου | - | - | 0.2*VDD | V | |
| VOH | Υψηλό επίπεδο λογικής εξόδου | IOUT = 100μA, 3,3MHz | 0.9*VDD | - | - | V |
| Αερομεταφορές | Χαμηλό επίπεδο λογικής εξόδου | IOUT = 100μA, 3,3MHz | - | - | 0.1*VDD | V |
| ΔΕΔ, ΝΟΥΜΟ | IDD, ρεύμα κατάστασης ύπνου | - | - | 10 | UA | |
| ΙΒΑΤ, ύπνο. | ΙΒΑΤ, ρεύμα κατάστασης ύπνου | - | - | 10 | UA | |
| ICC, SLEEP | ICC, ρεύμα κατάστασης αδράνειας | - | - | 10 | UA | |
| ΔΕΔ | Τρόπος τροφοδοσίας VDD | - | 50 | 150 | UA | |
| ΔΠΔ |
Τρόπος τροφοδοσίας VCC (VCC προμηθεύεται εξωτερικά) |
ΔΕΔ = 2,8V, VCC = 9V, 100% περιοχή οθόνης |
- |
9.0 | 15.0 | mA |
|
IBAT |
IBAT ρεύμα τροφοδοσίας (VCC που παράγεται από αντλία φόρτισης) |
VDD = 2,8V, VCC = 7,25V, 100% περιοχή οθόνης |
- |
25.6 |
32.0 |
mA |
Οπτικά χαρακτηριστικά
| Σύμβολο | Παράμετρος | κατάσταση | Τυπική τιμή | Μονάδα | ||
| ΜΙΝ | Τύπος | Επικαιροποίηση | ||||
| Λβρ |
Φωτεινότητα (VCC προμηθεύεται εξωτερικά) |
120 |
- |
- |
cd/m2 | |
|
Λβρ |
Φωτεινότητα (VCC που παράγεται από αντλία φόρτισης) |
80 |
120 |
- |
cd/m2 |
|
| (x) | Κ.Ι.Ε. (Λευκός) | Α.Κ.Ε. 1931 | 0.25 | 0.29 | 0.33 | |
| (ι) | 0.27 | 0.31 | 0.35 | |||
| Επενδύσεις | Αντίθεση σκοτεινού δωματίου | - | 2000:1 | - | ||
| Γωνία θέασης | - | 160 | - | βαθμός | ||

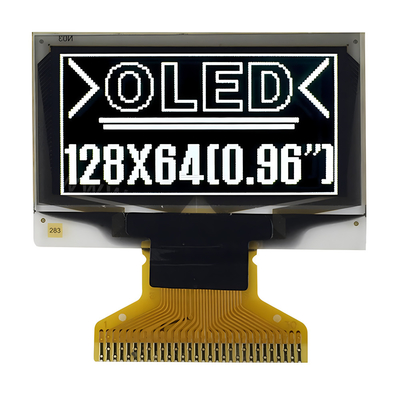

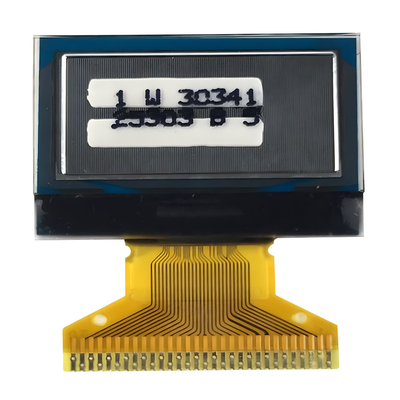

00,96 ιντσών λεπτή οθόνη OLED Εικόνα προϊόντος
