Λεπτομέρειες:
|
| Προϊόν: | 2.42" ((2.4") ίντσες OLED οθόνη | Απόφαση: | 128X64 κουκίδες |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Ενεργός χώρος: | 55.01 ((L) x 27.5 ((W) (mm) |
| Πιξέλες: | 00,43 x 0,43 (mm) | μέθοδος οδήγησης: | 1/64 Κύκλος εργασίας |
| θερμοκρασία λειτουργίας: | -40°C σε +70°C | Αριθμός πιν: | 7 καρφίτσες επιγραφών |
| Διασύνδεση: | Διεπαφή SPI | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Εναλλακτική επιλογή,Κίτρινο χρώμα γραφική οθόνη OLED,2.4 ίντσες γραφική οθόνη OLED |
||
SFOM242YZ7-12864WBYG-01 Προδιαγραφή.pdf
7 Πιν2.42 ιντσών OLED 128x64 SPI Interface Εισαγωγή προϊόντος
Η τεχνολογία SAEF SFOMS242YZ7-12864WBYG-01 είναι μια μονάδα OLED με γραφή 128x64 COB. Το μέγεθος της ενεργού περιοχής είναι 2,42 ′′ διαγώνια με διάμετρο μονάδας 71,0 x 43,5 mm.Το 42 ιντσών OLED μοντέλο έχει ενσωματωμένο IC SPD0301, και διαθέτει υψηλή αναλογία αντίθεσης 20.000: 1. Υπάρχουν πολλές επιλογές διεπαφής για να επιλέξετε, συμπεριλαμβανομένων των διεπαφών SPI και IIC (I2C).η τυπική τιμή είναι 2.8V. Τα διαθέσιμα χρώματα εκπομπής είναι λευκό, κίτρινο, μπλε, πράσινο και κόκκινο.
Το μοντέλο OLED SFOMS242YZ7-12864WBYG-01 είναι αρχικά χωρίς άγγιγμα, αλλά το πάνελ αφής είναι προσαρμόσιμο.Λογαριαστικό, συσκευή χειρός και κινητή συσκευή παραγγελίας τροφίμων κλπ.
| Προϊόν: | 2.42 "(2.4") ίντσες OLED οθόνη | Ψήφισμα: | Ανάλυση σημείων 128x64 |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Οπτική: | Όλες οι οπτικές γωνίες |
| Σχεδιασμός Dim.: | 71.0(L) X 43.5(W) X 6.0(T) mm | Ενεργός χώρος: | 55.01 ((L) X 27.5 ((W) mm |
| Πίτσα των Pixel: | 00,43 × 0,43 mm | Μέθοδος οδήγησης: | 1/64 Κύκλος υπηρεσίας |
| Εργασιακή θερμοκρασία: | -40°C έως +70°C | Αριθμός πιν: | 7 Πινάκια επικεφαλίδας |
| Διασύνδεση: | SPI, I2C Προαιρετικό | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
7 Πιν2.42 ιντσών OLED 128x64 SPI Interface Σχέδιο προϊόντος
Ορισμός καρφίτσης διεπαφής
| ΠΙΝ | ΣΥΜΒΟΛΟ | Περιγραφές |
| 1 | Εθνική Τράπεζα | Το έδαφος του λογικού κυκλώματος |
| 2 | ΔΕΔ | Η τροφοδοσία ενέργειας για τη λογική |
| 3 | SCK | Εισαγωγή σειριακού ρολογιού. |
| 4 | ΣΔΑ | Εισαγωγή δεδομένων σειράς. |
| 5 | ΕΣΤ | Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, εκτελείται η εκκίνηση του τσιπ. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας. |
|
6 |
Δ.Σ. |
Όταν η καρφίτσα τραβηχτεί ψηλά και επιλέγεται η λειτουργία σειριακής διεπαφής, τα δεδομένα στο SDIN Όταν είναι χαμηλή, τα δεδομένα στο SDIN θα μεταφερθούν στο μητρώο εντολών. |
| 7 | ΚΑ | Επιλέξτε το τσιπ. Το τσιπ επιλέγεται όταν CS0 = L. |
Απόλυτες μέγιστες αξιολογήσεις
|
Παράμετρος |
Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
Σημειώσεις |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | -Ούτε ένα.3 | 4 | V | 1, 2 |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | ΚΑΚ | 8 | 17 | V | 1, 2 |
| Θερμοκρασία λειτουργίας | Πάνω | -40 | 70 | .Γ | |
| Θέρμανση αποθήκευσης | TSTG | -40 | 85 | .Γ | 3 |
| Διάρκεια ζωής (220 cd/m2) | 13,000 | - | ώρα | 4(1) | |
| Χρόνος ζωής (200 cd/m2) | 15,000 | - | ώρα | 4(2) | |
|
Διάρκεια ζωής (180 cd/m2) |
16,000 | - | ώρα |
4(3) |
Σημείωση 1: Όλες οι προαναφερόμενες τάσεις βασίζονται στο πίνακα VSS = 0V.
Σημείωση 2: Όταν η ενότητα αυτή χρησιμοποιείται πέραν των ανωτέρω απόλυτων μέγιστων δυνατοτήτων, μπορεί να προκύψει μόνιμη ρήξη της ενότητας.είναι επιθυμητό να χρησιμοποιείται η ενότητα αυτή υπό τις συνθήκες που προβλέπονται στο τμήμα 3.Αν το εν λόγω μοντέλο χρησιμοποιείται πέραν αυτών των συνθηκών, μπορεί να προκύψει δυσλειτουργία του και να επιδεινωθεί η αξιοπιστία του.
Σημείωση 3: Οι καθορισμένες περιοχές θερμοκρασίας δεν περιλαμβάνουν τον πόλαριο.
Η θερμοκρασία του πόλικοποιητή πρέπει να είναι 80.C.
Σημείωση 4: (1) Ρυθμισμός 220 cd/m2:
- Ρυθμίσεις αντίθεσης: 0x44
- Ποσότητα καρέ: 105Hz
- Ρυθμισμός: 1/64
(2) Ρυθμισμός 200 cd/m2:
- Ρυθμίσεις αντίθεσης: 0x3e
- Ποσότητα καρέ: 105Hz
- Ρυθμισμός: 1/64
(3) Ρυθμισμός 180 cd/m2:
- Ρυθμίσεις αντίθεσης: 0x37
- Ποσότητα καρέ: 105Hz
- Ρυθμισμός: 1/64
Χαρακτηριστικά DC
|
Χαρακτηριστικά |
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ |
Μονάδα |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | 1.65 | 2.8 | 3.3 | V | |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | ΚΑΚ | 11.5 | 12 | 12.5 | V | |
| Εισαγωγή υψηλού επιπέδου | ΧΙΒ | 0.8×VDD | - | - | V | |
| Εισαγωγή χαμηλού επιπέδου | VIL | - | - | 0.2×VDD | V | |
| Υψηλού επιπέδου παραγωγή | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
| Αποδόσεις χαμηλού επιπέδου | Αερομεταφορές | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
|
Τρόπος τροφοδοσίας VDD ΔΕΔ = 2,8V, VCC = 12, IREF = 10uA, Όχι Εγκατασκευασμένο πάνελ, Ενεργοποιημένη οθόνη, όλα ενεργοποιημένα, |
ΔΕΔ |
Αντίθεση = FFh |
- |
90 |
110 |
μA |
|
Τρόπος τροφοδοσίας VCC VDD = 2,8V, VCC = 12, IREF = 10uA, χωρίς πίνακα συνδεδεμένο, Εμφάνιση ON, όλα ON |
ΔΠΔ |
- |
450 |
580 |
μA |
|
|
Εξαγωγή τμημάτων ρεύμα, VDD = 2,8V, VCC = 12V, IREF=10uA, Η οθόνη είναι ON. |
Εγώ...ΣΕΓ |
Αντιδιαστολή = FFh | 280 | 310 | 340 |
μA |
| Αντίθεση=AFh | - | 215 | - | |||
| Αντιδιαστολή = 7Fh | - | 155 | - | |||
| Αντιστοιχία = 3Fh | - | 78 | - | |||
| Αντιδιαστολή = 0Fh | 20 | - | ||||
|
ρεύμα κατάστασης αδράνειας για VDD |
ΔΕΔ, ΝΟΥΜΟ |
ΔΕΔ = 1,65V ~ 3,3V, VCC = 7V ~ 16V Εμφάνιση ΑΠΕΛΕΙΣΜΕΝΗ, Όχι Εγκατασκευασμένο πάνελ |
- |
- |
10 |
μA |
|
ρεύμα κατάστασης αδράνειας για VCC |
ICC, SLEEP |
ΔΕΔ = 1,65V ~ 3,3V, VCC = 7V ~ 16V Εμφάνιση ΑΠΕΛΕΙΣΜΕΝΗ, Όχι Εγκατασκευασμένο πάνελ |
- |
- |
10 |
μA |
Ηλεκτρικές προδιαγραφές
|
Χαρακτηριστικά |
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα | ||
| Συνήθης κατανάλωση ρεύματος | Όλα τα pixel είναι ανοιχτά. | - | 17 | 25 | mA | |||
| Καταναλώσεις ρεύματος σε κατάσταση αναμονής | Κατάσταση αναμονής 10% εικονοστοιχίες ανοιχτά | - | 0.5 | 1.5 | mA | |||
| Συνήθης κατανάλωση ισχύος | Όλα τα pixel είναι ανοιχτά. | - | 71.5 | 97.5 | mW | |||
| Κατανάλωση ισχύος σε κατάσταση αναμονής | Κατάσταση αναμονής 10% εικονοστοιχίες ανοιχτά | - | 6.5 | 19.5 | mW | |||
| Φωτεινότητα | Λβρ | - | 90 | 110 | - | cd/m2 | ||
| Κ.Ι.Ε. (Λευκός) |
(x) (ι) |
Α.Κ.Ε. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | 2000:1 | - | - | |||
|
Γωνία θέασης |
- | 160 | - | - | βαθμός | |||

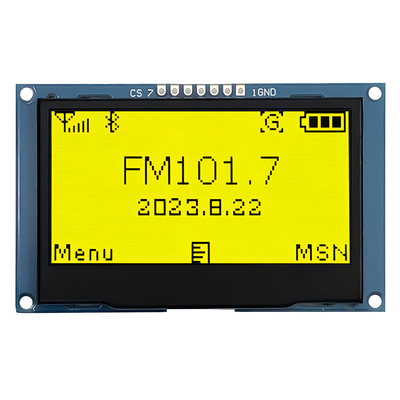

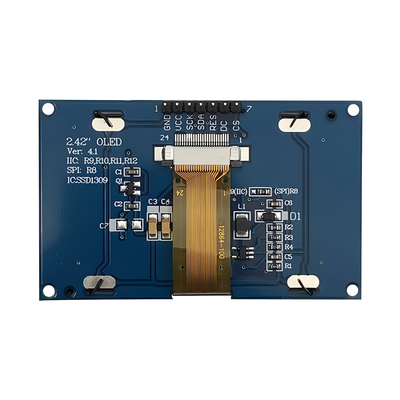

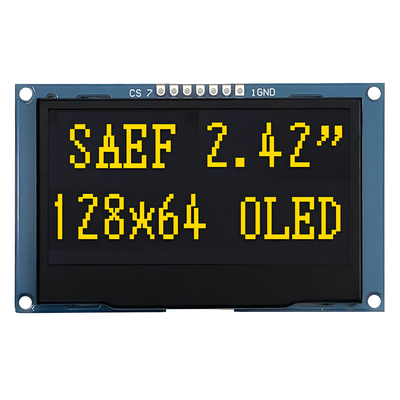

7 Πιν2.42 ιντσών OLED 128x64 SPI Interface Εικόνα προϊόντος
