Λεπτομέρειες:
|
| Προϊόν: | 3Οθόνη OLED.12" | Απόφαση: | Ανάλυση σημείων 256x64 |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Διασύνδεση: | 4 καλώδια Διασύνδεση SPI |
| Οπτική: | Όλες οι γωνίες εξέτασης | Σχεδιασμός Dim.: | 100.5 ((L) x 33.5 ((W) x 6.3 ((T) mm |
| Ενεργός χώρος: | 76.78 ((L) x 19.18 ((W) mm | μέθοδος οδήγησης: | 1/64 Κύκλος εργασίας |
| Greyscale: | 16 Σκηνογραφία γκρι | Ελεγκτής: | SSD1322 |
| θερμοκρασία λειτουργίας: | -30°C έως +85°C (προσαρμόζεται) | Θερμοκρασία αποθήκευσης.: | -40°C σε +90°C |
| Χρώμα γραμματοσειρών: | Λευκό Μπλε Κίτρινο Πράσινο | Πρόσθετη τάση: | 3V |
| Αριθμός πιν: | 7 πινές κεφαλής, 16 πινές προαιρετικά | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Πράσινες γραμματοσειρές,Εναλλακτική επιλογή,256x64 γραφική οθόνη OLED |
||
** Παράδοση φύλλου δεδομένων **
SFOM312YZ7-25664WBYG-01 Προδιαγραφή.pdf
Εικαστική οθόνη OLED 3,12 ιντσών SPI Interface Εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Περιγραφή
ΗSFOM312YZ7-25664WBYG-01Το μοντέλο είναι ένα COF Graphic OLED, με διαγώνιο 3,12 ιντσών και ανάλυση 256x64 σημείων.Αυτή η μονάδα OLED είναι ενσωματωμένη με το SSD1322 IC και υποστηρίζει 8-bit 6800/8080 και 3/4 γραμμή SPI διεπαφέςΈχει διαστάσεις περίγραμμα 100.5 × 33.5.0 mm, με μέγεθος ενεργού χώρου 76,78 × 19,18 mm. Υποστηρίζει επίσης 4-bit κλίμακα γκρι, με τάση τροφοδοσίας λογικής 3V. Το ρεύμα της οθόνης στο 50% του πίνακα ελέγχου είναι 150mA @ 3.0V VDD (τυπική τιμή),με φορτίο οδήγησης 1/64.

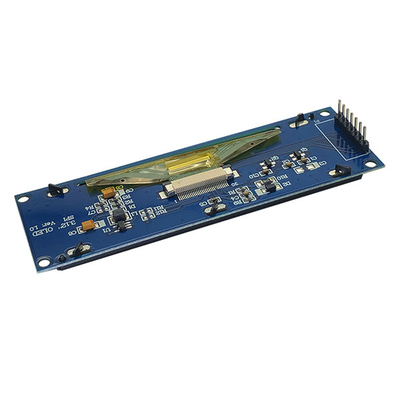

Η ενότητα διαθέτει ενσωματωμένο PCB, επιτρέποντας στους πελάτες να χρησιμοποιούν συρματικές συνδέσεις χωρίς την ανάγκη για πρόσθετη ανάπτυξη PCB για τις εφαρμογές τους.το ενσωματωμένο κύκλωμα VCC στο PCB απλοποιεί τη χρήση του πελάτηΗ πλακέτα PCB, εξοπλισμένη με τέσσερις οπές τοποθέτησης, παρέχει μια εύκολη μέθοδο για τους πελάτες να εξασφαλίσουν τις ενότητες στις εφαρμογές τους.ιατροτεχνολογικά προϊόντα, βιομηχανικός έλεγχος κλπ.
Χαρακτηριστικά του προϊόντος
| Προϊόν: | 3Οθόνη OLED.12" |
| Ψήφισμα: | Ανάλυση σημείων 256x64 |
| Τρόπος εμφάνισης: | Παθητική μήτρα |
| Οπτική: | Όλες οι οπτικές γωνίες |
| Διασύνδεση: | 4 Σύνδεσμοι SPI καλωδίων |
| Σχεδιασμός Dim.: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) Mm |
| Ενεργός χώρος: | 76.78(L) X 19.18(W) Mm |
| Μέθοδος οδήγησης: | 1/64 Κύκλος υπηρεσίας |
| Ελεγκτής: | SSD1322 |
| ΓκριΣκάλε: | 16 Σκηνή γκρι |
| Εργασιακή θερμοκρασία: | -30°C έως +85°C (προσαρμόζεται) |
| Θερμοκρασία αποθήκευσης | -40°C έως +90°C |
| Δυναμική τάση τροφοδοσίας: | 3V |
| Χρώμα γραμματοσειράς | Λευκό Μπλε Κίτρινο Πράσινο |
| Αριθμός πιν: | 7 πινές επικεφαλίδας, 16 πινές προαιρετικές |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Εικαστική οθόνη OLED 3,12 ιντσών SPI Interface Σχέδιο προϊόντος
Μηχανικές προδιαγραφές
| Άρθρο | Προδιαγραφές | Μονάδα |
| Σχεδιασμός περίγραμμα | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | μμ |
| Περιοχή προβολής | 78.78 ((W) x21.18 ((H) | μμ |
| Ενεργός χώρος | 76.78(W) x19.18(H) | μμ |
| Δισκοειδές | 256 σημεία x 64 σημεία | - Δεν ξέρω. |
| Πιξέλες | 0.30(W) x0.30(H) | μμ |
| Μέγεθος pixel | 0.28(W) x0.28(H) | μμ |
Ορισμός πιν
| Αριθμός PIN. | Σύμβολο | Λειτουργία |
|
1 |
Εθνική Τράπεζα |
Το έδαφος του λογικού κυκλώματος Αυτό είναι ένα γήπεδο και λειτουργεί επίσης ως αναφορά για τα λογικά πινάκια. |
|
2 |
ΚΑΚ |
Ηλεκτρική τροφοδοσία κυκλώματος μονάδας οθόνης Αυτή είναι μια πινακίδα παροχής τάσης. 3-5V |
| 3 | SCK | Η γραμμή του ρολογιού |
|
4 |
ΣΔΑ |
Γραμμή δεδομένων |
|
5 |
ΑΠΕ
|
Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα τραβηχτεί χαμηλά, εκτελείται η εκκίνηση του τσιπ. Κρατήστε αυτή την καρφίτσα τραβήξτε ψηλά κατά τη διάρκεια της κανονικής λειτουργίας. |
|
6 |
Δ.Σ. |
Αυτή η καρφίτσα είναι η καρφίτσα ελέγχου δεδομένων / εντολών που συνδέεται με το MCU. Όταν η καρφίτσα τραβήχτηκε HIGH, τα δεδομένα στο D[1:0] θα ερμηνευτούν ως δεδομένα. Όταν η καρφίτσα τραβήχτηκε LOW, τα δεδομένα στο D[1:0] θα μεταφερθεί σε μητρώο εντολών. |
|
7 |
ΚΑ |
Το τσιπ είναι ενεργοποιημένο για επικοινωνία MCU μόνο όταν το CS # είναι τραβήχτηκε LOW (ενεργό LOW) |

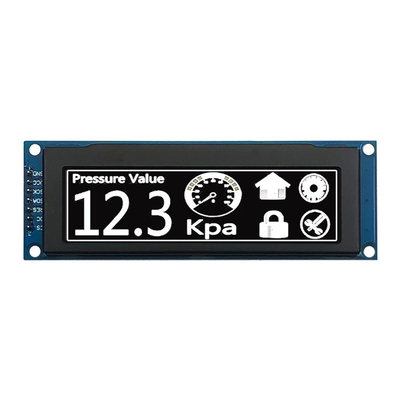

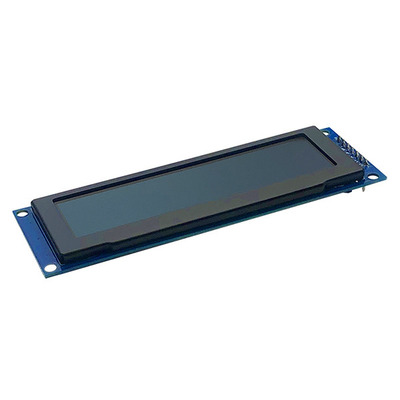

Εικαστική οθόνη OLED 3,12 ιντσών SPI Interface Εικόνα προϊόντος
